1 3D Kabelbaumverlegung mit OneSpace Designer Modeling
August * Änderungen vorbehalten

2 Vorstellung MIP MIP (Manufacturing Integration Products) ,gegründet in 1994, ist der Fachdistributor von CoCreate und CIM-TEAM für Osteuropa. Mit unseren Büros in Ungarn, der Türkei, Estland und autorisierten Vertriebspartnern in mehreren osteuropäischen Ländern sind wir spezialisiert auf professionellen CAD/CAM/PDM Lösungen und Ergänzungsprodukten zu OneSpace Designer. Im letzten Jahr konnte MIP CoCreate Verkaufsaufträge um 58 % ausbreiten und die Zahl seiner Kunden merklich vergrössern.

3 Funktionen von SpaceCable
Verschiedene Kabeltypen (inkl. Flachkabel). Rigide und flexible Verkabelung. Automatisches Einrasten von Steckern und Verkabelungen. Schnittstelle zu E-CAD Systemen. Verwaltung von Bibliothekselementen. Fertigungsmodul (Abwicklung von Kabelsträngen) (ab Ver. 2). Benutzerdefinierbare Kabelbündeln mit beliebiger Form. Manuelle und Automatische Kabelverlegung (Kanalverlegung). Dynamische Verkabelung. Automatische Berechnung von Kabellängen, Kanaldurchmesser.     Stücklisten.      PDM Integration.      Realistisches Visualisieren von Kabelsträngen .

4 Terminologie von SpaceCable
Ein Kabelbaum ist ein 3D Modell, welches aus im Raum verlegten Drähten, Kabeln und Bündeln und die dazugehörigen Informationen besteht. Ein Kabel besteht aus zwei oder mehreren elektrischen Leitern, welche mit dem selben Kabelmantel verbunden sind. Ein Draht ist ein Kabel mit einem einzigen Leiter. Ein Leiter ist ein Ader im Kabel, welche einen internen elektrischenn Strom trägt. Ein Bündel ist eine Gruppe von Drähten und Kabeln, die zusammen umgemantelt sind. Ein Kabelmantel ist die äussere Abdeckung eines Kabels oder eines Drahts, welche widerstandsfähig gegen äusseren Gefahren ist und die Kabelkomponenten schützt. Eine Route ist eine Bahn, welche ein Draht, ein Kabel oder ein Bündel auf einem 3D Modell verfolgt.

5 Derzeitige Lage der Entwicklung
Fortsetzung folgt …

6 Rigide und Flexible Verkabelung
Rigide Verkabelung Flexible Verkabelung

7 Automatische Einrasterung
Benutzer können im interaktiven Modus definieren, welche Flächen von Komponenten sich paaren, somit automatisch zueinander gekoppelt werden

8 Automatische Einrasterung
… wenn definiert, schnappen sich diese Komponenten automatisch

9 Strukturen Drähte bauen Kabeln, Kabeln bauen Bündeln und Bündeln bauen Kabelbäume auf … SpaceCable unterstützt verschidene Verkabelungsstrukturen Drähte Kabeln Bündel Führungen Kabelbäume …..usw

10 Strukturen Spezielle Kabeltypen Runde Matrix gemusterte Rechteckige
Flache …

11 Strukturen Beispiel: Mehradrige Kabel mit 1 – 12 Adern

12 Strukturen Beispiel: Linear gemusterte Kabel
Die Anzahl der Adern sind frei definierbar in horizontaler und vertikaler Richtung.

13 Strukturen Beispiel: Benutzerdefinierbare Kabelbündel
Ein benutzerdefiniertes Kabelbündel besteht aus mehreren Drähten und Kabeln mit verschiedenen Radien.

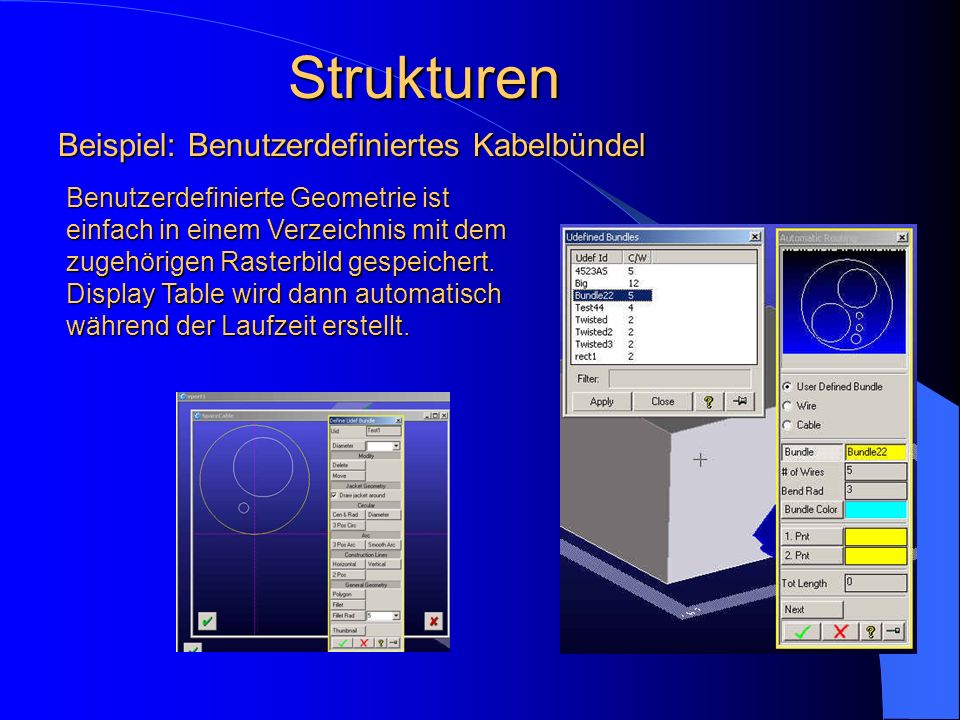

14 Strukturen Beispiel: Benutzerdefiniertes Kabelbündel
Benutzerdefinierte Geometrie ist einfach in einem Verzeichnis mit dem zugehörigen Rasterbild gespeichert. Display Table wird dann automatisch während der Laufzeit erstellt.

15 Definition des Kabelbündles

16 Analyse eines Verkabelungsprojektes
10 % Administration und Vorbereitung von Komponenten 80 % Verlegen von Kabeln 10 % Nacharbeit und Verifikation

17 80 % der Zeit wird für Kabelverlegung aufgebraucht
Grösste Potential für Verbesserung der Arbeitseffizienz ! Wie kann man die Verkabelung am effiziensten verlegen ?

18 Typen von Kabelführungen
Manuelle Kabelverlegung Auf einer Fläche ( planar, zylindirisch ) Von Fläche zu Fläche ( Biegeradius ) Von Fläche zu Raum Im Raum ( Rigide gegen Flexible Verkabelung ) Automatische Kabelverlegung Automatische Führung durch virtuelle Kanäle

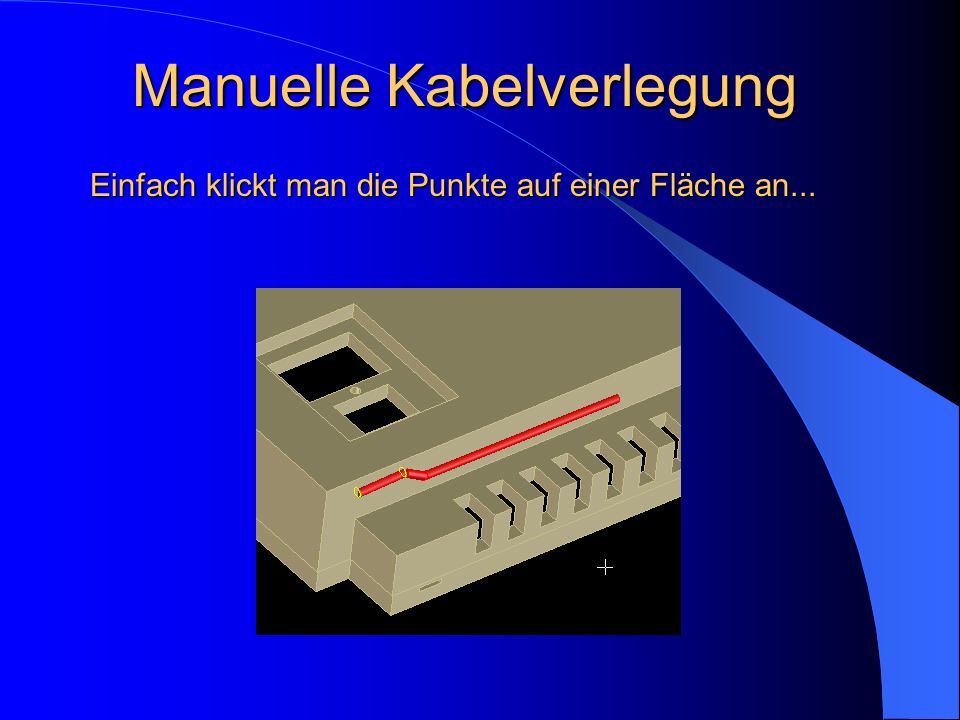

19 Manuelle Kabelverlegung
Einfach klickt man die Punkte auf einer Fläche an...

20 Manuelle Kabelverlegung
…Einfach von Fläche zu Fläche durch Anklicken von Punkten auf den jeweiligen Flächen ... 1. Punkt 2. Punkt 3. Punkt

21 Manuelle Kabelverlegung
…SpaceCable rollt die Verkabelung automatisch rechtwinkelig über externe und interne Kanten auf ...

22 Manuelle Kabelverlegung

23 Manuelle Kabelverlegung
Kabelpunkt wird automatisch zu einer gegebenen Fläche verbunden ...

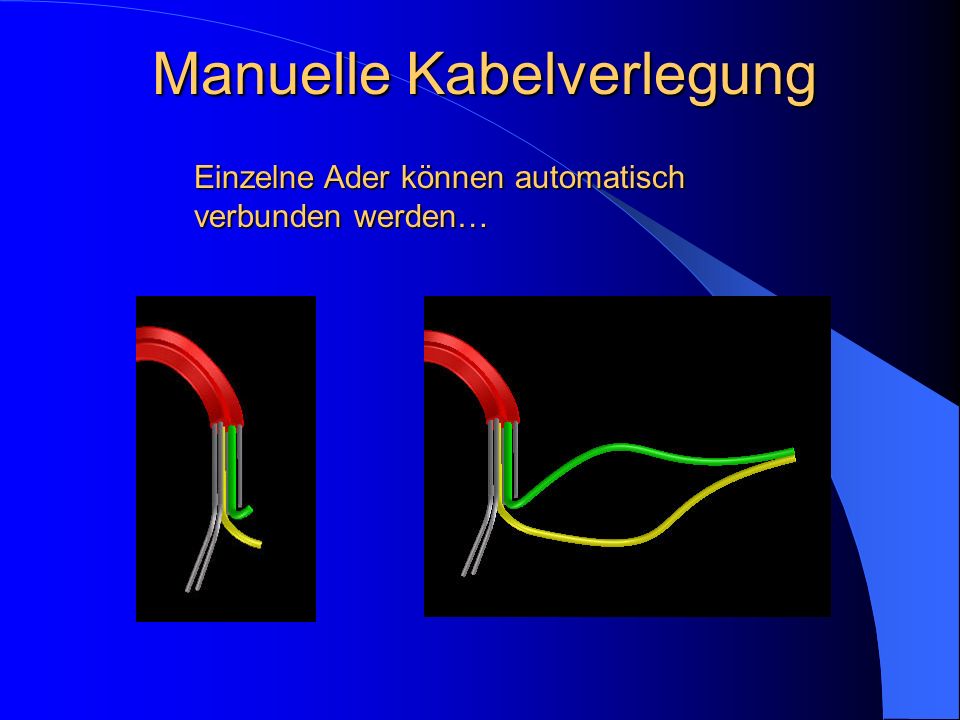

24 Manuelle Kabelverlegung
Einzelne Ader können automatisch verbunden werden…

25 Manuelle Kabelverlegung
. . . Entweder benutzt man die Option ‘Create as single’ . . . oder gruppiert die existierenden Einzelkabeln

26 Manuelle Kabelverlegung
. . . das Verlegen von Multikabeln sind so einfach wie das Verlegen von einzelnen Kabeln...

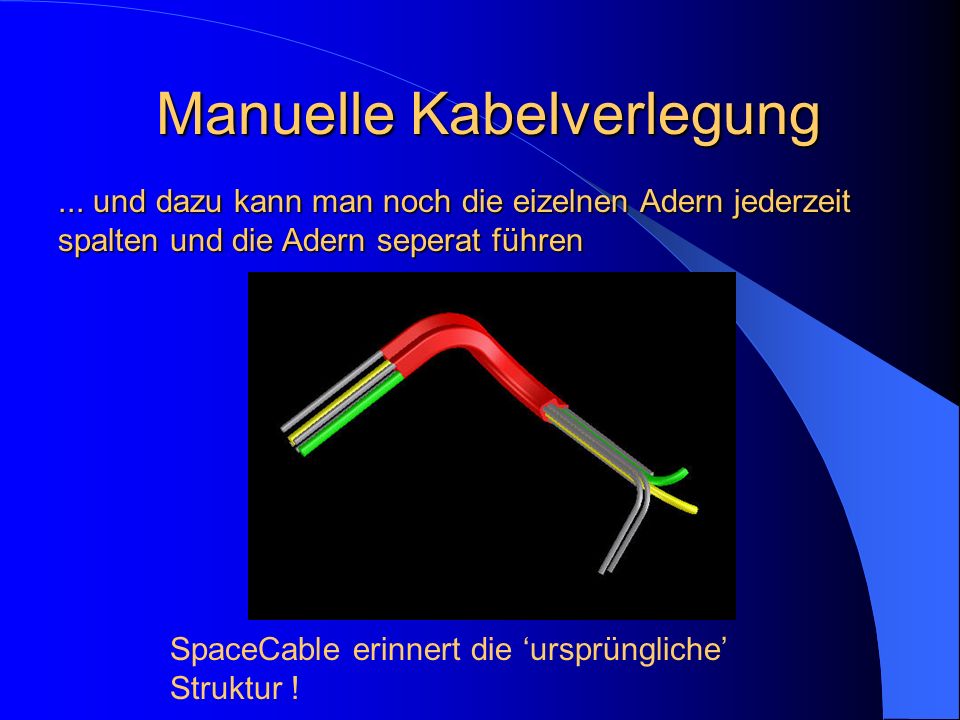

27 Manuelle Kabelverlegung
... und dazu kann man noch die eizelnen Adern jederzeit spalten und die Adern seperat führen SpaceCable erinnert die ‘ursprüngliche’ Struktur !

28 Manuelle Kabelverlegung
…und man kann jederzeit die Kabel spalten und bündeln während der Modellierung

29 Manuelle Kabelverlegung
…sogar Flachkabel können sehr einfach gespalten und wieder gebündelt werden

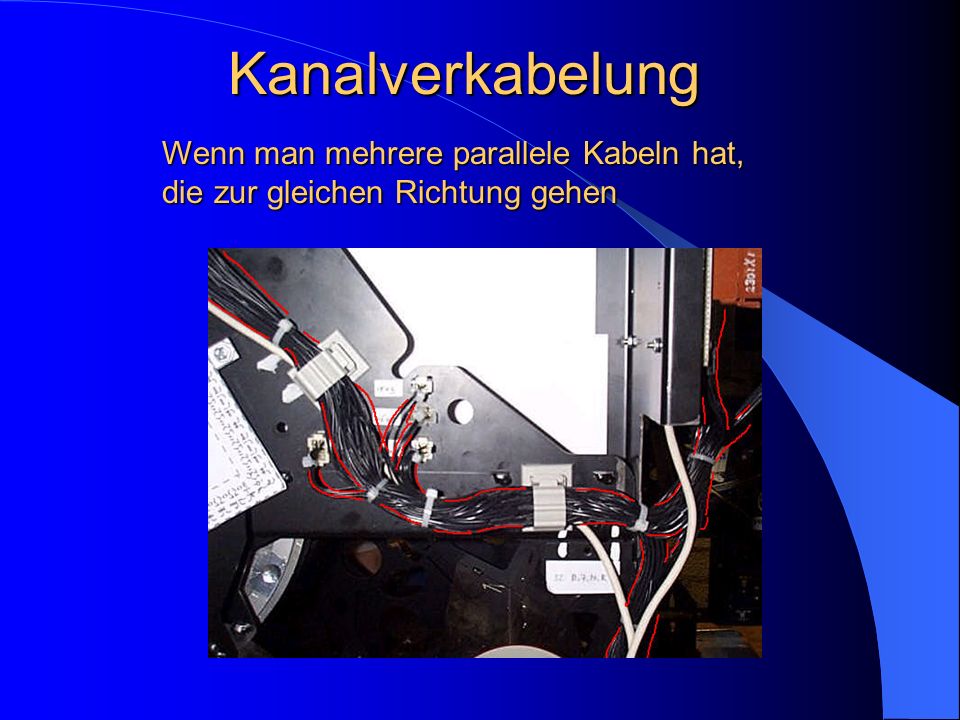

30 Kanalverkabelung Wenn man mehrere parallele Kabeln hat, die zur gleichen Richtung gehen

31 Kanalverkabelung Das Definieren von dreidimensionalen polygonischen virtuellen Kabeln

32 Kanalverkabelung Die Änderung von Kanälen durch einfache Befehle …

33 Kanalverkabelung .. Als wie wenn man Parallele zu Kanten zieht

34 Kanalverkabelung Wähle die geführten Objekte aus (Drähte, Kabel und Bündel) Gebe 2 Punkte Die kürzeste Strecke zwischen diesen 2 Punkten wird automatisch gefunden und das Objekt wird materialsparend geführt

35 Kanalverkabelung Automatische Verrunden von Ecken durch eines Anklicks

36 Kanalverkabelung Verschidene Kabelstrukturen (Drähte, Kabel und Bündel) können in einen Kanal beliebiger Komplexität plaziert werden. Objekte könen beliebige Rundungsradius haben.

37 Dynamische Verkabelung
Drähte oder Kabel können voll dynamisch modifiziert werden analog zu “Dynamische Modellierung” Konzept von OneSpace Designer

38 Für jeden beliebiegen Typ …

39 …von Kabeln !! …

40 ...einfach durch drag&drop !

41 Schnittstelle zu E-CAD systemen
SpaceCable kann mit jedem beliebigen E-CAD System bidirektional Daten austauschen, welches imstande ist, Kabellisten in ASCII format zu erzeugen. Nachdem Kabel- und Steckerdaten von dieser Datei eingelesen sind, wird kontrolliert, ob die Bauteile existieren. Danach wird automatisch ein Luftnetz von Kabeln von Pin zu Pin gezeichnet. Schliesslich wird dann dieses Luftnetz zu Kabelbaum überführt.

42 Kabelliste eines E-CAD Systems…

43 ...wird zuerst konvertiert zum SpaceCable E-CAD Input format

44 E-CAD Farbenabbildungsdatei
sind einfache ASCII Dateien

45 E-CAD Schnittstelle Stecker werden interaktiv oder automatisch plaziert

46 SpaceCable kontrolliert den OSDM Modellraum und findet automatisch, welche Geräte bereits plaziert sind und welche noch vom Benutzer geladen werden müssen E-CAD Schnittstelle

47 E-CAD Schnittstelle Durch einfaches Anwählen von “Not Placed” Liste, können Benutzer die fehlenden Geräte noch laden und plazieren, ohne dieses Menu zu verlassen

48 E-CAD Schnittstelle Die geladenen pkg-Teile bekommen automatisch neue Teilenamen zugewiesen wie “Connector_Device name“

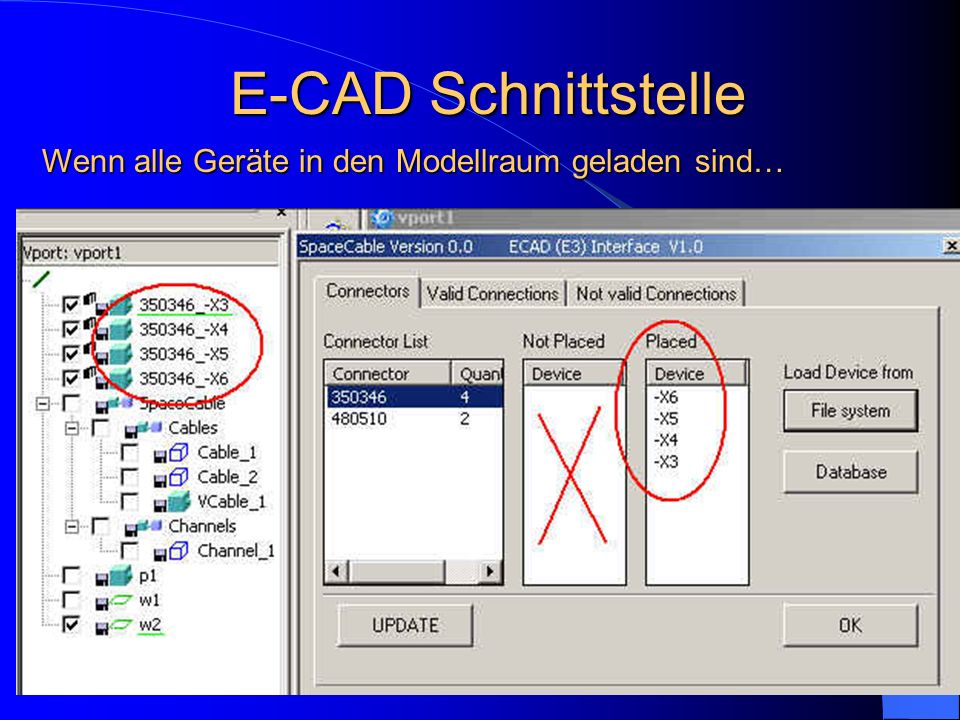

49 E-CAD Schnittstelle Wenn alle Geräte in den Modellraum geladen sind…

50 E-CAD Schnittstelle Ein geradliniges und tangentielles Luftnetz kann automatisch durchgezogen werden

51 Elektrische Bibliothek
Hunderte von elektrischen Komponenten in in OSDM format Starkes Verwaltungsystem mit Klemmen und pin Definitionen

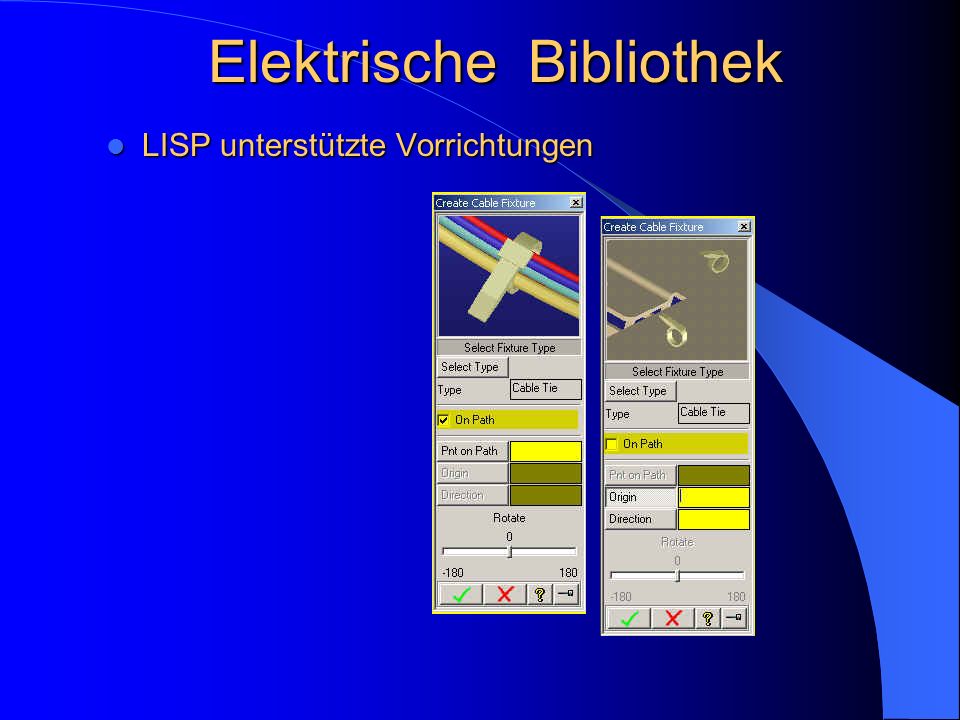

52 Elektrische Bibliothek
LISP unterstützte Vorrichtungen

53 Elektrische Bibliothek
SpaceCable kann verschidene Typen von Komponenten wie Drähte, Kabel, benutzerdefinierte Bündel und andere Kabelbaumelemente speichern und verwalten

54 Entwicklungszeitplan
…der Pfad zu ersten Kundenliferungen September 2004 – Beta version ( Release candidate ) Oktober 2004 – Version 1.0

55 Wo kann man die laufende Version sehen ?
Um einen Beta-test Partner zu werden und somit einen Einfluss auf die Produktsfunktionalität und Entwicklungzyklus zu haben, kontaktieren Sie bitte MIP oder Ihren lokalen Partner. Um eine test version zu haben, kontaktieren Sie bitte MIP für Installationsfiles und temporäre Demolizenzen

56 MIP Entwicklungen für OneSpace Designer
MEGenius: 2D Standardteile bibliothek + Produktivitätswerkzeuge für ME10 SolidGenius: 3D Standardteile bibliothek + Produktivitätswerkzeuge für OneSpace Designer Modeling ME10-EEE: Ost-europäische Sprachergänzungen für ME10 OneSpace HVAC: 3D Konstruktion und Abwicklung von Komponenten für Heizung, Lüftung und Klima Systeme. ME-HASCO: HASCO Bibliothek für ME10 OneSpace HASCO: HASCO Bibliothek für OneSpace Designer Modeling SpacePipe: Konstruktion von 3D Rohrleitungsysteme für OneSpace Designer Modeling SpaceCable: 3D Kabelverlegungssyetem für OneSpace Designer Modeling

57 SpaceCable Manufacturing
Produktstruktur OneSpace SpaceCable Design elektrisches CAD SpaceCable Manufacturing E-CAD Schnittstelle Elektrische Bibliothek

58 Bestellinformationen
M355L SpaceCable Design Module                    M360L SpaceCable Manufacturing M365L SpaceCable Electrical Library M370L SpaceCable E-CAD Interface

59 Support Produkte M355A    SpaceCable Design Wartung für 1 Jahr    M360A    SpaceCable Manufacturing Wartung für 1 Jahr M365A SpaceCable Electrical Library Wartung für 1 Jahr M370A SpaceCable E-CAD Interface Wartung für 1 Jahr M355T    SpaceCable Introduction training (2 days) M360T    SpaceCable Advanced training (2 days)  M355C    SpaceCable Consulting
