Winkelbestimmung an der Solaranlage

Präsentation zum Thema: "Winkelbestimmung an der Solaranlage"—  Präsentation transkript:

1 Winkelbestimmung an der Solaranlage
Das Dreieck an der Solaranlage sin (α ) A N K A T H E T E (b) H Y P O T H E N U S E (c) GEGENKATHETE (a)

2 Winkelbestimmung an der Solaranlage
Daten: Länge des Moduls: cm Tiefe: ,5 cm Breite: cm

3 Winkelbestimmung an der Solaranlage
Der Neigungswinkel wird vorgegeben: 30 0 ; 45 0 ; 60 0 Die Hypotenuse wird an der unteren Kante gemessen. Sie beträgt: 72 cm

4 Winkelbestimmung an der Solaranlage
Maßstab: 1:10 Länge des Winkelmesser 100 cm Länge des Moduls: 144 cm Dicke: 3,5 cm

5 Winkelbestimmung an der Solaranlage

6 Winkelbestimmung an der Solaranlage
Berechnungen:

7 Winkelbestimmung an der Solaranlage
Ankathete Hypotenuse Gegenkathete

8 Winkelbestimmung an der Solaranlage
4,4 cm 2,2 cm

9 Winkelbestimmung an der Solaranlage
Berechnung der Gegenkathete für

10 Winkelbestimmung an der Solaranlage

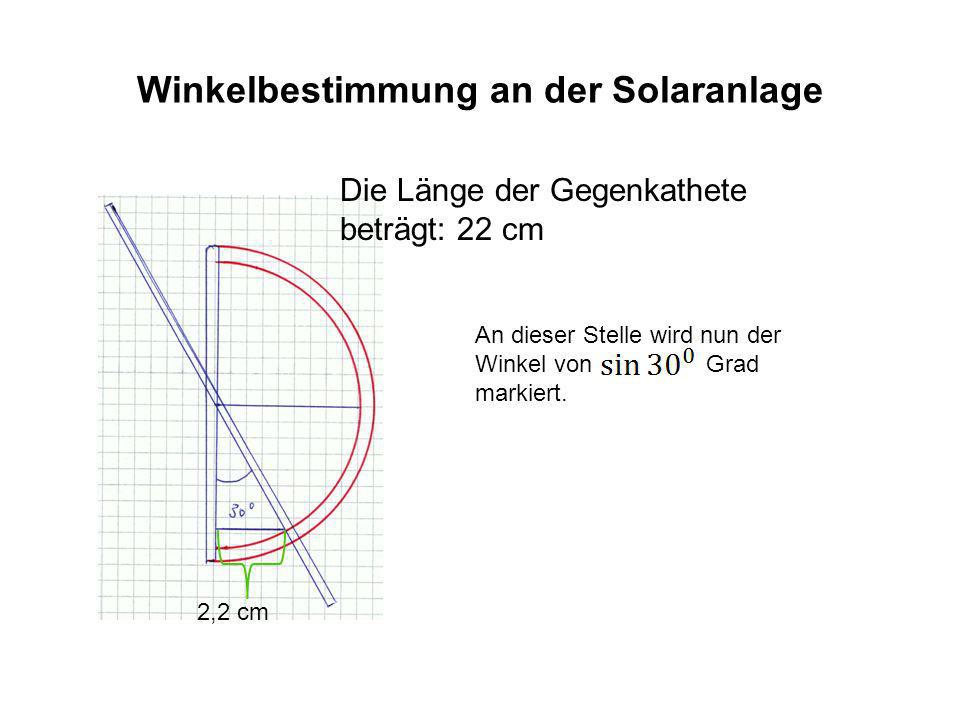

Die Länge der Gegenkathete beträgt: 22 cm An dieser Stelle wird nun der Winkel von Grad markiert. 2,2 cm
