Umriss Styropor- und Styrodur-Platte

Präsentation zum Thema: "Umriss Styropor- und Styrodur-Platte"—  Präsentation transkript:

1 Umriss Styropor- und Styrodur-Platte
Diese Folie ausdrucken, laminieren, das Rechteck ausschneiden und den Umriss auf die Platten (Styropor und Styrodur) übertragen. Dann ausschneiden. 2x Styropor-Platte: 240*145*15mm Styrodur-Platte 1: 240*145*20mm Styrodur-Platte 2: 240*145*10mm

2 Schablonen für die Löcher in der Styrodur-Platte 1
Diese Folie ausdrucken, ggf. laminieren und die Rechtecke ausschneiden. Die einzelnen Formen sind die Schablonen zum Auftragen auf die Styrodur-Platte (siehe nachfolgende Folie) und anschließend mit dem Styropor-Schneider ausschneiden. TIPP: Am besten gelingt es, indem man die Schablonen mit Reißzwecken befestigt und mit Bleistift nachzeichnet. WICHTIG: Die einzelnen Farben beachten. Die Quader der farbig markierten Rechtecke aufheben. Erklärungen erfolgen auf den nächsten Folien. Weiße Quader werden nicht weiter verwendet. Stütze Höhe: 60mm Breite: 45mm Tiefe: 10mm Stütze Höhe: 60mm Breite: 45mm Tiefe: 10mm Stütze Höhe: 60mm Breite: 45mm Tiefe: 10mm PE-Flasche 250mL, weithals Höhe: 65mm Breite: 65mm Tiefe: 30mm PE-Flasche 50mL, enghals Höhe: 37mm Breite: 37mm Tiefe: 20mm

3 Schablonen für die Löcher in der Styrodur-Platte 1
3x Rollrandglas 40mL Höhe: 30mm Breite: 90mm Tiefe: 20mm Teesieb d=55mm Höhe: 3cm Breite: 155mm Tiefe: 20mm Becherglas 50mL, hoch Höhe: 40mm Breite: 40mm Tiefe: 20mm Erlenmeyerkolben, 25mL Höhe: 49mm Breite: 49mm Tiefe: 20mm Trichter, Glas, d=45mm Höhe: 46mm Breite: 46mm Tiefe: 20mm

4 Schablonen für die Löcher in der Styrodur-Platte 2 (10mm dick)
Pinzette Höhe: 10mm Breite: 115mm Tiefe: 5mm Pulverspatel Höhe: 15mm Breite: 170mm Druckverschluss-Beutel mit Filterpapier Höhe: 70mm, Breite: 70mm Tiefe: 5mm Petrischale Höhe: 80mm, Breite: 80mm Tiefe: 10mm

5 Styropor-Platte 1 (Grundriss-Darstellung)
Dient zur Planung und zur Orientierung beim Auftragen der einzelnen Umrisse. PE-Flasche 50mL, enghals Höhe: 37mm Breite: 37mm Tiefe: 20mm PE-Flasche 250mL, weithals Höhe: 65mm Breite: 65mm Tiefe: 30mm

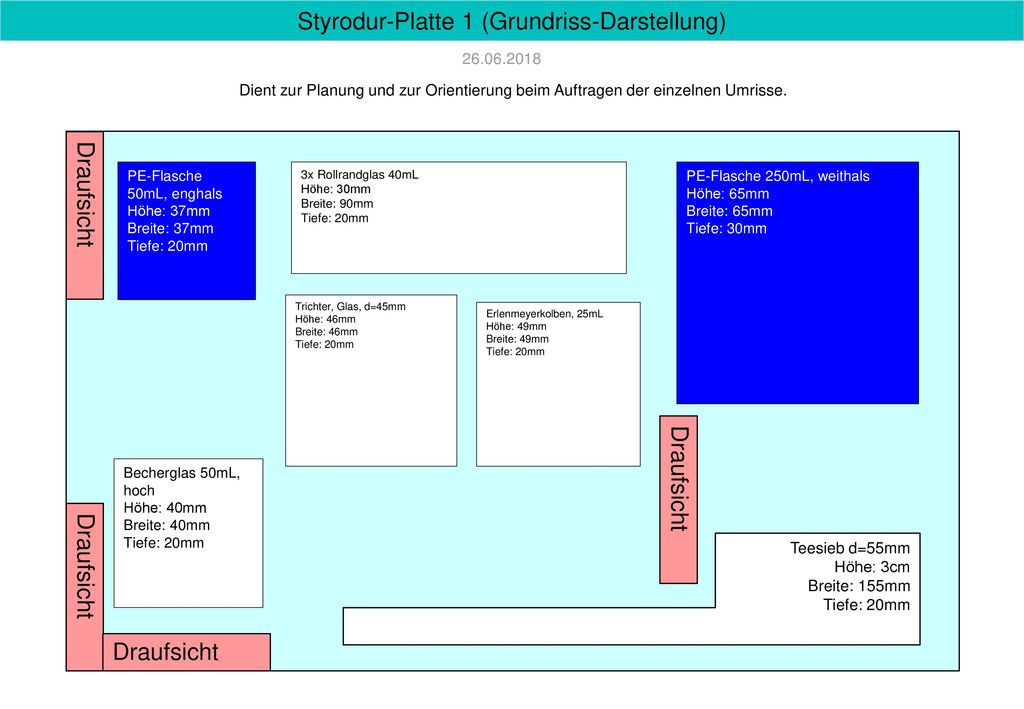

6 Styrodur-Platte 1 (Grundriss-Darstellung)
Dient zur Planung und zur Orientierung beim Auftragen der einzelnen Umrisse. PE-Flasche 50mL, enghals Höhe: 37mm Breite: 37mm Tiefe: 20mm 3x Rollrandglas 40mL Höhe: 30mm Breite: 90mm Tiefe: 20mm PE-Flasche 250mL, weithals Höhe: 65mm Breite: 65mm Tiefe: 30mm Draufsicht Trichter, Glas, d=45mm Höhe: 46mm Breite: 46mm Tiefe: 20mm Erlenmeyerkolben, 25mL Höhe: 49mm Breite: 49mm Tiefe: 20mm Becherglas 50mL, hoch Höhe: 40mm Breite: 40mm Tiefe: 20mm Draufsicht Teesieb d=55mm Höhe: 3cm Breite: 155mm Tiefe: 20mm Draufsicht Draufsicht

7 Styrodur-Platte 2 Grundriss-Darstellung (10mm dick)
Dient zur Planung und zur Orientierung beim Auftragen der einzelnen Umrisse. Pulverspatel Höhe: 15mm Breite 170mm Pinzette Höhe: 10mm Breite: 115mm Tiefe: 5mm Petrischale Höhe: 80mm, Breite: 80mm Tiefe: 10mm Druckverschluss-Beutel mit Filterpapier Höhe: 70mm, Breite: 70mm Tiefe: 5mm

8 Grüne Rechtecke Das obere Rechteck weiter verwenden Hier schneiden
Von diesen ausgeschnittenen Quader an der Unterseite 5mm abschneiden. Den dicken Quader zurück in das entstandene Loch der Styrodur-Platte kleben. Das obere Rechteck weiter verwenden Hier schneiden

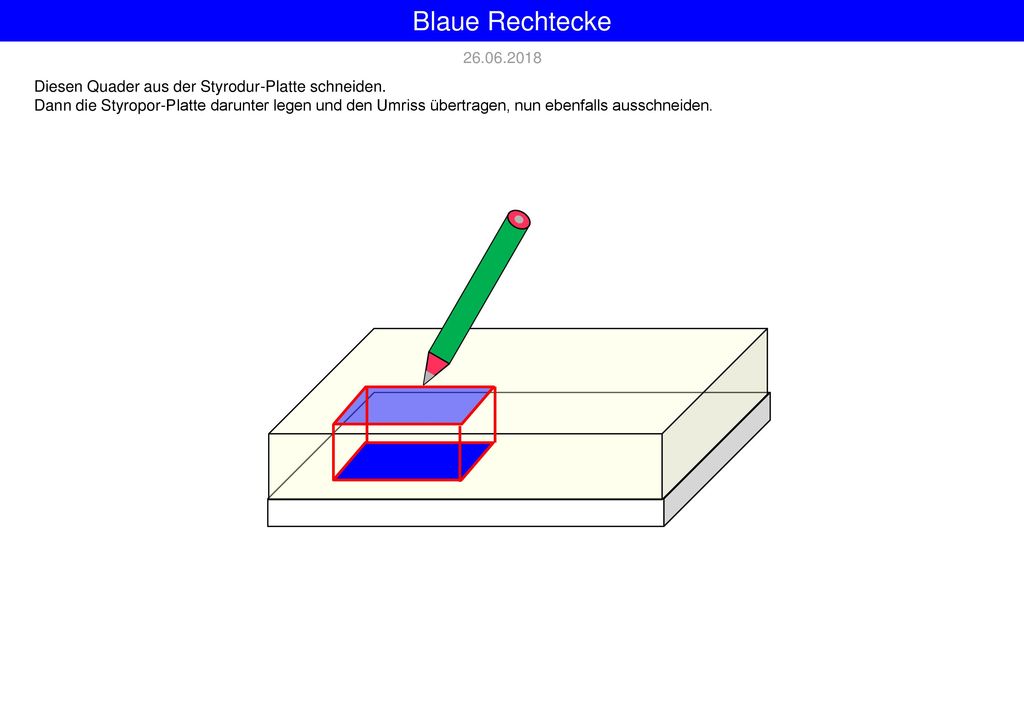

9 Blaue Rechtecke Diesen Quader aus der Styrodur-Platte schneiden. Dann die Styropor-Platte darunter legen und den Umriss übertragen, nun ebenfalls ausschneiden.

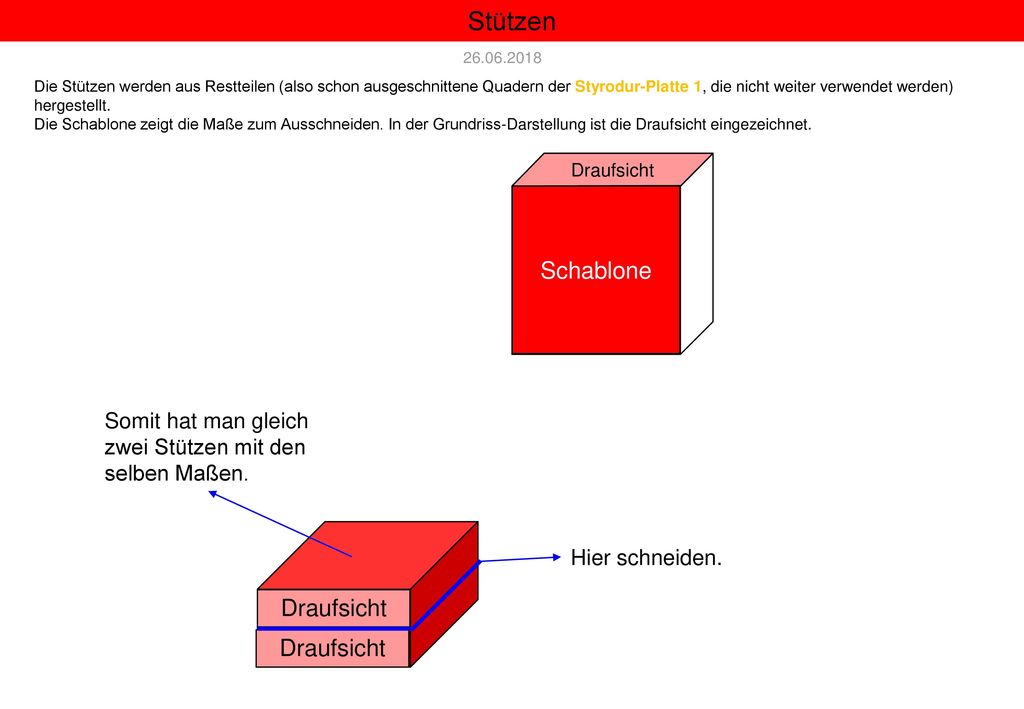

10 Stützen Schablone Draufsicht Draufsicht
Die Stützen werden aus Restteilen (also schon ausgeschnittene Quadern der Styrodur-Platte 1, die nicht weiter verwendet werden) hergestellt. Die Schablone zeigt die Maße zum Ausschneiden. In der Grundriss-Darstellung ist die Draufsicht eingezeichnet. Draufsicht Schablone Somit hat man gleich zwei Stützen mit den selben Maßen. Hier schneiden. Draufsicht Draufsicht

11 Übersicht des Aufbaues (seitliche Ansicht)
Nur zu Orientierung Styrodurplatte 2 Klebung Styroporplatte 2 Klebung Klebung Styrodurplatte 1 Klebung Styroporplatte 1
