Ausbildungshilfe für den Ausbildungsabschnitt Wasserförderung

Präsentation zum Thema: "Ausbildungshilfe für den Ausbildungsabschnitt Wasserförderung"—  Präsentation transkript:

1 Ausbildungshilfe für den Ausbildungsabschnitt Wasserförderung
Truppausbildung Teil 2 Ausbildungshilfe für den Ausbildungsabschnitt Wasserförderung

2 Ausbildungsorganisation
Thema: Wasserförderung Theoretische Ausbildung Praktische Ausbildung Besonderheiten beim Aufbau von Wasserförderstrecken und anderen Schlauchüberführungen Stand 01. Februar 2006, Version 3.0

3 Löschwasserversorgung
Abhängige Wasserversorgungssysteme Verästelungssystem Ringleitungssystem Stand 01. Februar 2006, Version 3.0

4 Abhängige Löschwasserversorgung Unterflurhydrant mit Standrohr
Hydranten Abhängige Löschwasserversorgung Hydrantensysteme Fallmantelhydrant Entnahmestutzen Überflurhydrant geschlossen geöffnet Unterflurhydrant mit Standrohr Stand 01. Februar 2006, Version 3.0

5 Löschwasserversorgung
Beschilderung von Hydranten = 100 Liter x 10 = mögliche Fördermenge Hinweisschilder anderer Wasserentnahmestellen Löschwasserbehälter Saugstutzen Bohrbrunnen Stand 01. Februar 2006, Version 3.0

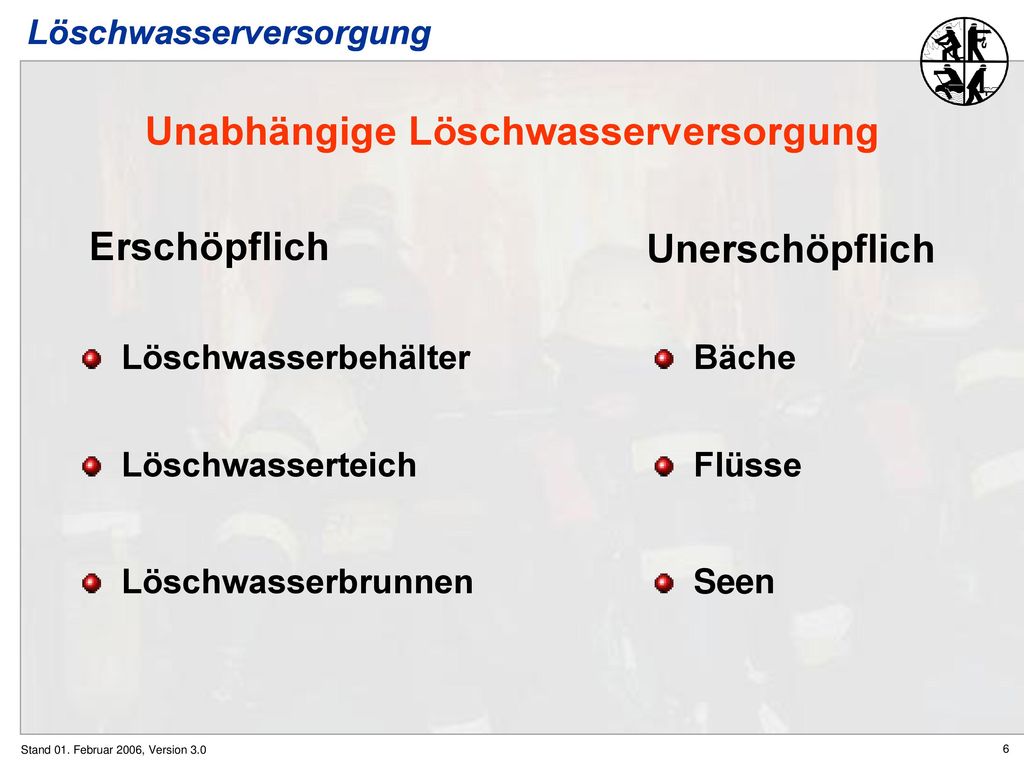

6 Löschwasserversorgung
Unabhängige Löschwasserversorgung Erschöpflich Unerschöpflich Löschwasserbehälter Bäche Löschwasserteich Flüsse Löschwasserbrunnen Seen Stand 01. Februar 2006, Version 3.0

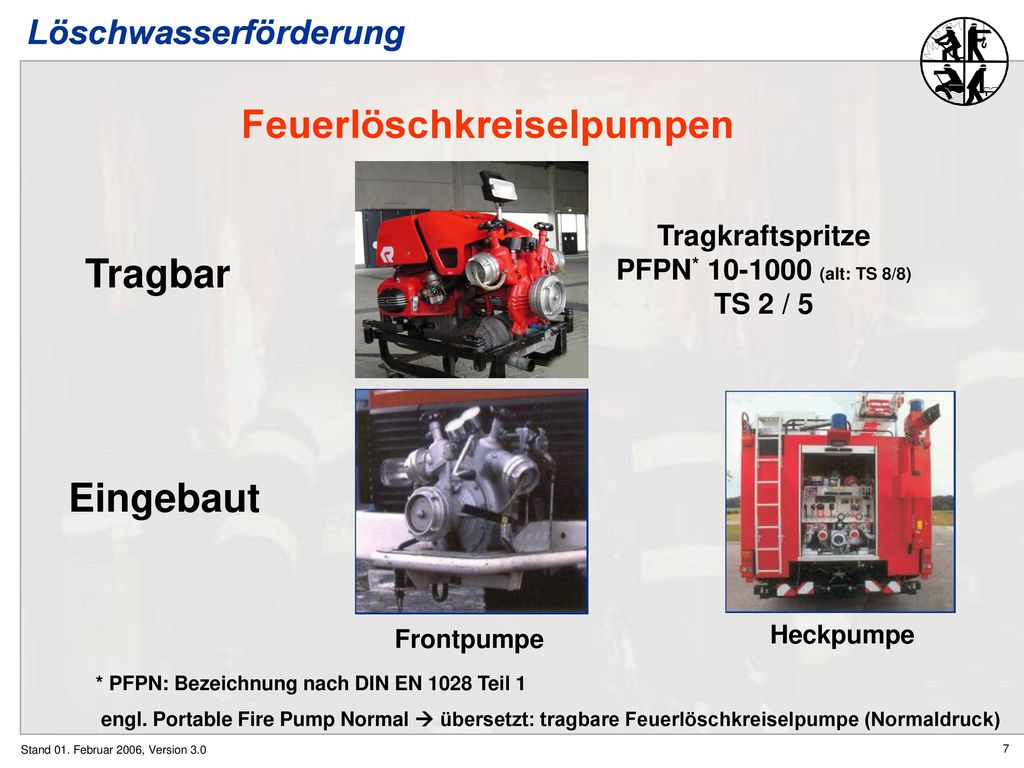

7 Löschwasserförderung
Feuerlöschkreiselpumpen Tragkraftspritze PFPN* (alt: TS 8/8) TS 2 / 5 Tragbar Frontpumpe Heckpumpe Eingebaut * PFPN: Bezeichnung nach DIN EN 1028 Teil 1 engl. Portable Fire Pump Normal  übersetzt: tragbare Feuerlöschkreiselpumpe (Normaldruck) Stand 01. Februar 2006, Version 3.0

8 Löschwasserfortleitung
Stand 01. Februar 2006, Version 3.0

9 Querung von Strassen und Hindernissen
So nicht , oder ?! Stand 01. Februar 2006, Version 3.0

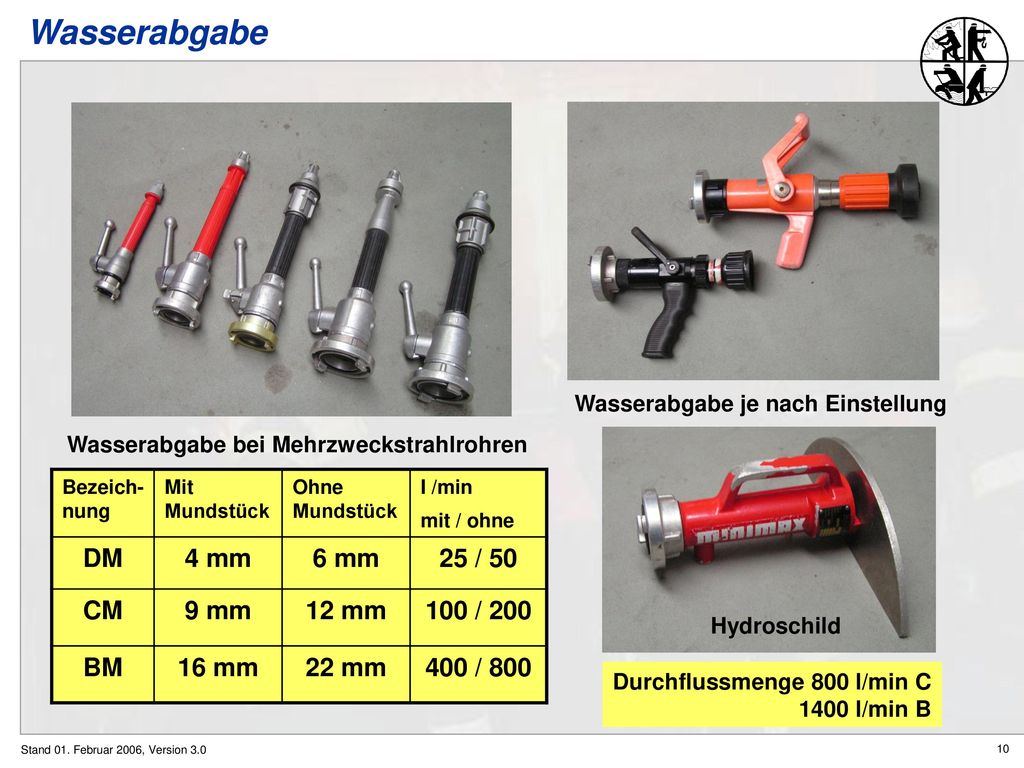

10 Wasserabgabe DM 4 mm 6 mm 25 / 50 CM 9 mm 12 mm 100 / 200 BM 16 mm
Wasserabgabe je nach Einstellung Wasserabgabe bei Mehrzweckstrahlrohren Bezeich-nung Mit Mundstück Ohne Mundstück I /min mit / ohne DM 4 mm 6 mm 25 / 50 CM 9 mm 12 mm 100 / 200 BM 16 mm 22 mm 400 / 800 Hydroschild Durchflussmenge 800 l/min C 1400 l/min B Stand 01. Februar 2006, Version 3.0

11 Was müssen Sie wissen ? Aus dem Ausbildungsabschnitt „Wasserförderung“ sollen Sie bei der Wasserförderung über lange Wegstrecken in Truppfrau oder –mannfunktion selbstständig mitwirken können. Stand 01. Februar 2006, Version 3.0
