Verfahrbare Monitoranlage für Prüfstände

Präsentation zum Thema: "Verfahrbare Monitoranlage für Prüfstände"—  Präsentation transkript:

1 Verfahrbare Monitoranlage für Prüfstände

2 • Sinn und Zweck: Anzeige von Fahrzyklen und
Übersicht Übersicht • Sinn und Zweck: Anzeige von Fahrzyklen und • Messwerten während Testfahrt. • Prinzip: Flachbild-Monitor und Steuereinheiten, • beliebig im Raum verfahrbar, vielfältig erweiterbar. • Aufbau: Längsschienen (x-Achse, vorne/hinten) • Aufbau: Querschlitten (y-Achse, rechts/links) • Aufbau: Hubgestänge (z-Achse, hoch/runter) • Prüfstand: Abgastest, Dauerlauf, Freiland, • Klimakammer -20 °C (-40 °C) bis +40 °C, • Akustikprüfstand, Bandprüfstand Seite Front Aufbau Betrieb Wartung Referenz Fazit Übersicht: 1/1

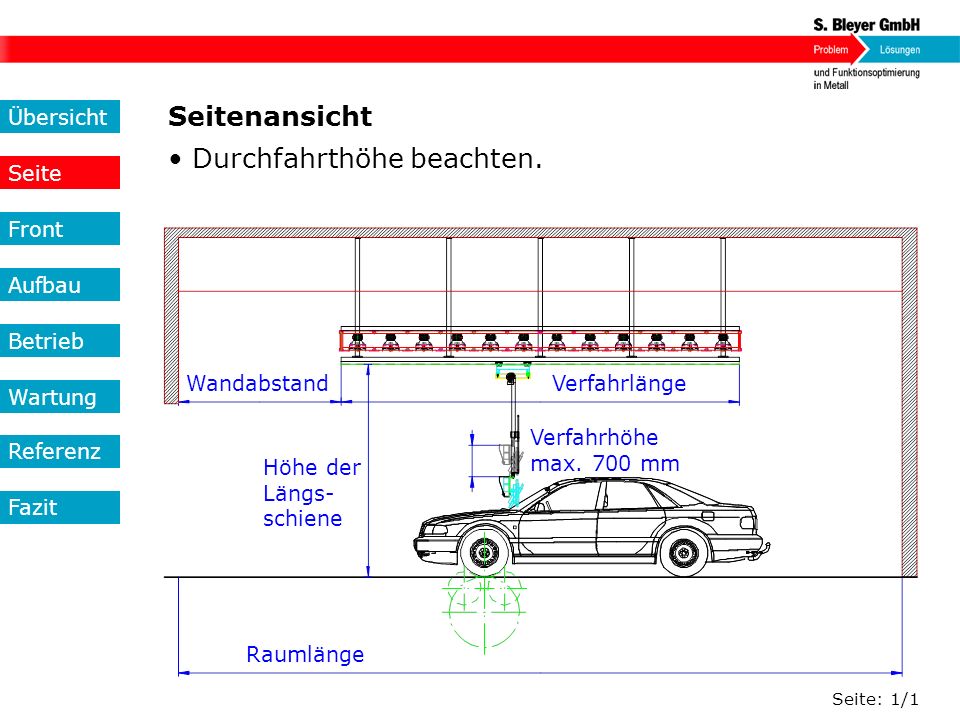

3 • Durchfahrthöhe beachten.
Übersicht Seitenansicht • Durchfahrthöhe beachten. Seite Front Aufbau Betrieb Wandabstand Verfahrlänge Wartung Verfahrhöhe max. 700 mm Referenz Höhe der Längs- schiene Fazit Raumlänge Seite: 1/1

4 Frontansicht Übersicht Seite Front Aufbau Betrieb Wartung
Verfahrbreite Referenz Verfahrhöhe max. 700 mm Fazit Höhe der Quer- schiene Front: 1/1

5 Längsschienen und Querschlitten • Schwingungsfrei an Decke befestigt.
Übersicht Längsschienen und Querschlitten • Schwingungsfrei an Decke befestigt. • In x- und y-Richtung manuell verschiebbar. • Per Druckluft in jeder Position arretierbar. Seite Front Aufbau Betrieb Wartung Referenz Fazit Aufbau: 1/6

6 • motorisch betrieben (230 V) • selbsthemmend • mit Endlagenschalter
Übersicht Hubgestänge • Teleskop • motorisch betrieben (230 V) • selbsthemmend • mit Endlagenschalter • thermisch abgesichert • wartungsfrei Seite Front Aufbau Betrieb Wartung Referenz Fazit Aufbau: 2/6

7 • Größe nach Wunsch, Standard: 17 Zoll bis 21 Zoll.
Übersicht Monitor • Größe nach Wunsch, Standard: 17 Zoll bis 21 Zoll. • Frei zugänglich oder eingehaust (thermisch isoliert, • beheizbar oder kühlbar). • Schnell und einfach abnehmbar, auch ins Fahrzeug. • Kippbar, je nach Winkel der Winschutzscheibe. Seite Front Aufbau Betrieb Wartung Referenz Fazit Aufbau: 3/6

8 • Bietet genügend Platz für spätere Erweiterungen.
Übersicht Energiekette • Bietet genügend Platz für spätere Erweiterungen. Seite Front Aufbau Betrieb Wartung Referenz Fazit Aufbau: 4/6

9 Halterung für Fernbedienungen, Trackball etc.
Übersicht Halterung für Fernbedienungen, Trackball etc. • Fernbedienungen für Rollenprüfstand, Not-Aus, • Zentrierassistent. • Trackball für Software-Steuerung. Seite Front Aufbau Betrieb Wartung Referenz Fazit Aufbau: 5/6

10 Kabelrolle, 230V-Anschluss
Übersicht Kabelrolle, 230V-Anschluss • Anschluss für Wetterstation und weitere Geräte. Seite Front Aufbau Betrieb Wartung Referenz Fazit Aufbau: 6/6

11 Motorhaube offen oder geschlossen
Übersicht Motorhaube offen oder geschlossen • Gehäuse keilförmig: Betrieb bei offener oder • geschlossener Motorhaube möglich. Seite Front Aufbau Betrieb Wartung Referenz Fazit Betrieb: 1/3

12 • Betrieb bei angeschaltetem Fahrtwind-Gebläse
Übersicht Fahrtwindgebläse • Betrieb bei angeschaltetem Fahrtwind-Gebläse • problemlos möglich weil pneumatisch arretierbar. Seite Front Aufbau Betrieb Wartung Referenz Fazit Betrieb: 2/3

13 Sonnensimulation • Betrieb mit • Sonnensimulation • möglich.
Übersicht Sonnensimulation • Betrieb mit • Sonnensimulation • möglich. • auch nachträglich • einbaubar. • Platz zwischen • Längsschienen • vorhanden. Seite Front Aufbau Betrieb Wartung Referenz Fazit Betrieb: 3/3

14 Regelmäßige Wartung der gesamten Monitoranlage
Übersicht Wartung Regelmäßige Wartung der gesamten Monitoranlage durch Mitarbeiter der S. Bleyer GmbH. Seite Front Aufbau Betrieb Wartung Referenz Fazit Wartung: 1/1

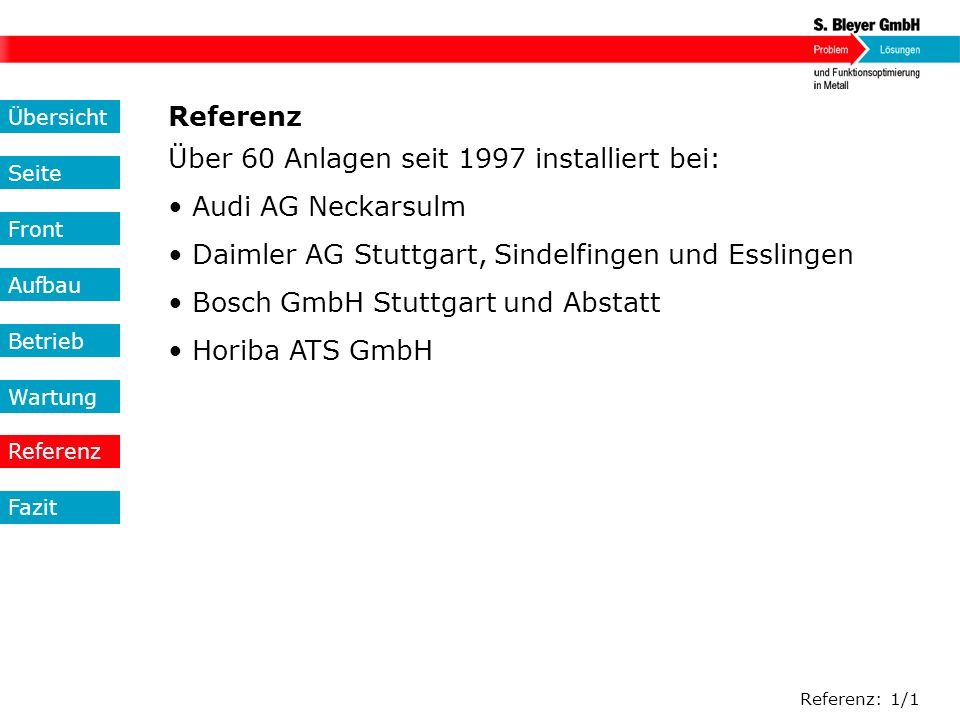

15 Über 60 Anlagen seit 1997 installiert bei: • Audi AG Neckarsulm
Übersicht Referenz Über 60 Anlagen seit 1997 installiert bei: • Audi AG Neckarsulm • Daimler AG Stuttgart, Sindelfingen und Esslingen • Bosch GmbH Stuttgart und Abstatt • Horiba ATS GmbH Seite Front Aufbau Betrieb Wartung Referenz Fazit Referenz: 1/1

16 • Auf unterschiedlichsten Prüfständen einsetzbar:
Übersicht Fazit • Auf unterschiedlichsten Prüfständen einsetzbar: • Abgastest, Dauerlauf, Freiland, Klimakammer, • Akustikprüfstand, Bandprüfstand. • Frei im Raum positionierbar. • Individuell anpassbar und erweiterbar, je nach • Kundenwunsch. • Seite Front Aufbau Betrieb Wartung Referenz Fazit Fazit: 1/1
