1 Systemvorstellung Fenster und Türen

2 Eduard Hueck GmbH & Co. KG Lüdenscheid
Das Unternehmen Eduard Hueck GmbH & Co. KG Lüdenscheid Gegründet • 1814 von den Gebrüdern Hueck als »Fabrik in diversen Knöpfen und Handlung in Eisen-, Stahl- und Messingwaren« • seitdem ununterbrochen in Familienbesitz • seit 1864 unter dem Firmennamen »Eduard Hueck« • seit 1908 Betrieb der ersten Strangpresse Mitarbeiter 594 (ohne Tochtergesellschaften) Geschäftsführung: Thomas Utsch

3 HUECK Gesellschaften und Vertriebspartner
Das Unternehmen HUECK Gesellschaften und Vertriebspartner Hueck-Gesellschaften Hueck-Vertriebspartner

4 HUECK Aluminium GmbH Das Unternehmen Systemtechnik Lager Werkstatt
1230 Wien gegründet 1967 48 Mitarbeiter Geschäftsführung: Ing. Volker Kohlbacher Jürgen Kovacs Lager Systemtechnik Werkstatt

5 Lambda duo Fenster und Türen Volato Schiebe- und Hebeschiebeanlagen
Gesamtprogramm Lambda Fenster Lambda Türen Lava Brandschutz Lambda duo Fenster und Türen Volato Schiebe- und Hebeschiebeanlagen Trigon Fassaden

6 + Lambda Lava HUECK – Systembaukasten
für Fenster, Türen und Brandschutz Lambda Lava + Aus zahlreichen Systemen mit verschieden Anforderungen wird ein Profilsystem für „Alles“

7 Serien im Systembaukasten
FENSTER UND TÜREN Serie Lambda 77 L Fenster- und Türkonstruktion gedämmt bis hochwärmegedämmt Serie Lambda 77 XL Fensterkonstruktion mit höchster Wärmedämmung Serie Lambda 77 L IF Fensterkonstruktion mit integriertem Flügel, hochwärmegedämmt Serie Lambda 65 M Fenster- und Türkonstruktion gedämmt Serie Lambda 65 M IF Fensterkonstruktion mit integriertem Flügel, wärmegedämmt Serie Lambda 57 S Fenster- und Türkonstruktion gedämmt BRANDSCHUTZ Serie Lava Fenster- und Türkonstruktion und Fixverglasungen EI30 Serie Lava Türkonstruktion und Fixverglasungen E60 und EI60 (mit Einzel-ÜA) Serie Lava Türkonstruktion, einflügelig und Fixverglasungen E90 und EI90 (mit Einzel-ÜA) Serie Lava Türkonstruktion, ein- und zweiflügelig und Fixverglasungen E30

8 Vorteile des HUECK – Systembaukastens
Schnellere Verarbeitung durch systemgleiche Arbeitsschritte wie z.B. Eckverbindung, Stoßverbindung, Schlossausfräsung, Bandmontage,… Geringe Rüstzeiten/-kosten; Stanzwerkzeuge systemübergreifend Qualitätsgesicherter Werksverbund Mehr Platz/Flexibilität in der Werkstätte Geringe Lagerkosten durch systemübergreifendes Zubehör + Profile Für SBZ-Bearbeitung: weniger Fehleranfälligkeit durch weniger System- Datenwechsel Für manuelle Bearbeitung: geringer Werkzeugaufwand, da systemübergreifend verwendbar Ihr Wissen fokussiert sich auf EIN System!

9 variable Wärmedämmung im Systembaukasten flexibel und wirtschaftlich
Uf-Wert 2,3 – 2,8 Uf-Wert 1,9 – 2,5 Uf-Wert 1,6 – 2,2 Uf-Wert 1,0 – 1,6

10 Maßnahmen für Wärmedämmung

11 LAMBDA Das Fenstersystem

12 Fenster-Baukastensystem in 3 Bautiefen
Lambda Fenster Fenster-Baukastensystem in 3 Bautiefen Identisch: Zubehör, Beschlag, Eck-/Stoßverbinder, Werkzeuge, Profilhalbschalen, Glasleisten Variabel: Mitteldichtungssystem, PE-Keil, Verglasungsdichtungen, Isolier- Einschieblinge Wirtschaftlich durch variable Isolierleistungen

13 Flexibles Baukastensystem
Lambda Fenster Flexibles Baukastensystem Erweiterter Anwendungsbereich aller Rahmen durch neue Klipsprofile, für außen und innen Klipsbare Glasleiste, geschlossen und offen Zur Glasleiste flächenbündige innere Verglasungsdichtungen für alle Systeme des Baukastens verfügbar Geometrieoptimierung: tiefer liegende Entwässerungsrinne im Flügel für erhöhte Sicherheit bzgl. Dichtigkeit

14 Hochwertige Beschlag- und Zubehörteile
Lambda Fenster Hochwertige Beschlag- und Zubehörteile Aufliegender und verdeckter Beschlag Optional mit Fehlbediensicherung in Eckumlenkung für hohe Flügel 3D-Verstellbarkeit des Beschlags, Flügelandruck-Einstellung über Exzenterzapfen Guss-Eckverbinder auch im Blendrahmen

15 Einfache Verarbeitung
Lambda Fenster Einfache Verarbeitung Verbindung: Pressen, Stanzen, Bohren Stabile Innenkammer Optimierte Verbindungen Verbessertes Ausdrehverhalten Beschichtungsfähige Verbundprofile Einfacher Serienwechsel

16 Einfache Verarbeitung
Lambda Fenster Einfache Verarbeitung Verarbeitungstoleranzen der Serien +/- 1,5 mm Verbessertes Ausdrehverhalten, kleine Flügelbreiten bis 350 mm möglich Zweiteilige, selbstjustierende Eckverbinder innen: automatische Höhenausrichtung der Rahmenteile für saubere Gehrung minimieren den Richtaufwand Geringe Anzahl von Stanzmesserpaketen zum Verpressen der Rahmen erforderlich  weniger Werkzeugwechsel bei der Verarbeitung unterschiedlicher Rahmenprofile Gleiches Lochbild für Stoß- und Eckverbinder Eindrehbare Stoßverbinder mit integriertem Dichtstück

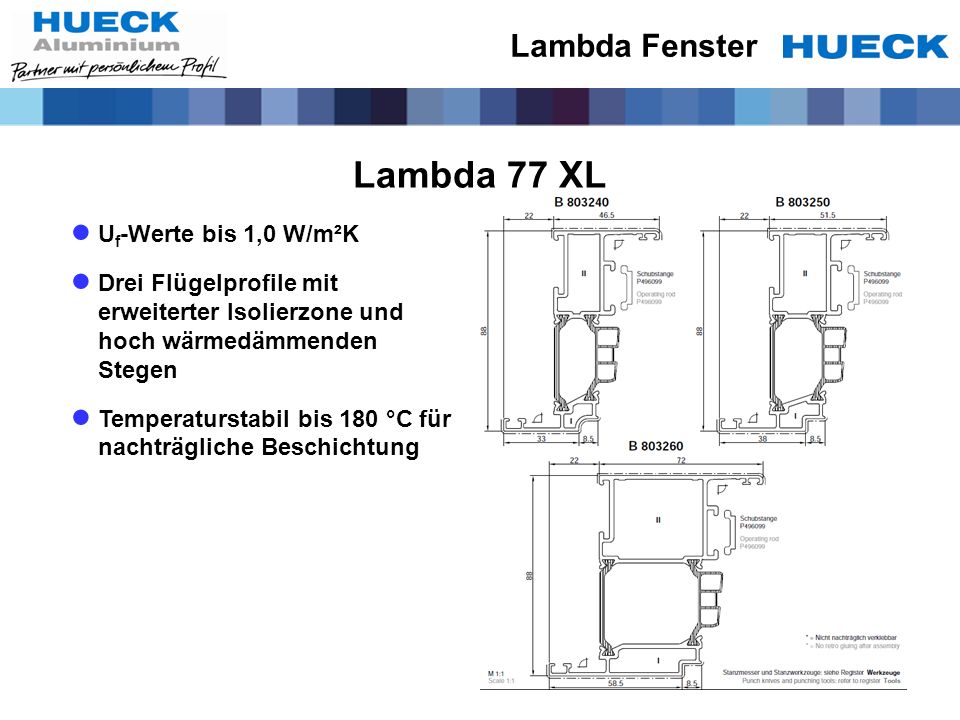

17 Lambda 77 XL Lambda Fenster Uf-Werte bis 1,0 W/m²K
Drei Flügelprofile mit erweiterter Isolierzone und hoch wärmedämmenden Stegen Temperaturstabil bis 180 °C für nachträgliche Beschichtung

18 Lambda 77 L IF / Lambda 65 M IF Lambda Fenster

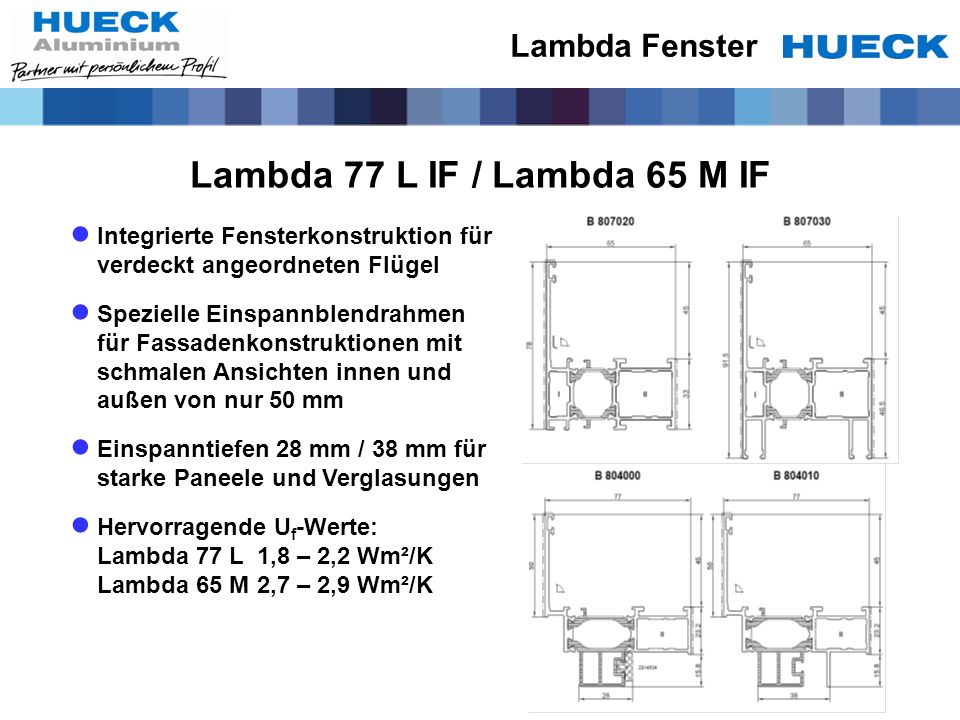

Integrierte Fensterkonstruktion für verdeckt angeordneten Flügel Spezielle Einspannblendrahmen für Fassadenkonstruktionen mit schmalen Ansichten innen und außen von nur 50 mm Einspanntiefen 28 mm / 38 mm für starke Paneele und Verglasungen Hervorragende Uf-Werte: Lambda 77 L 1,8 – 2,2 Wm²/K Lambda 65 M 2,7 – 2,9 Wm²/K

19 Lambda 77 L IF / Lambda 65 M IF Lambda Fenster
Gleiche schmale Ansichtsbreiten von 50 mm innen und außen wie bei Fassade Trigon 50

20 LAMBDA Das Türensystem

21 Lambda Türsystem - Konstruktionsdetails
Linkdrill U-Wert-Sperre Einschiebling Delta-T Verbund KS-Formteil mit Dichtkeil (Schwelle gerade geschnitten)

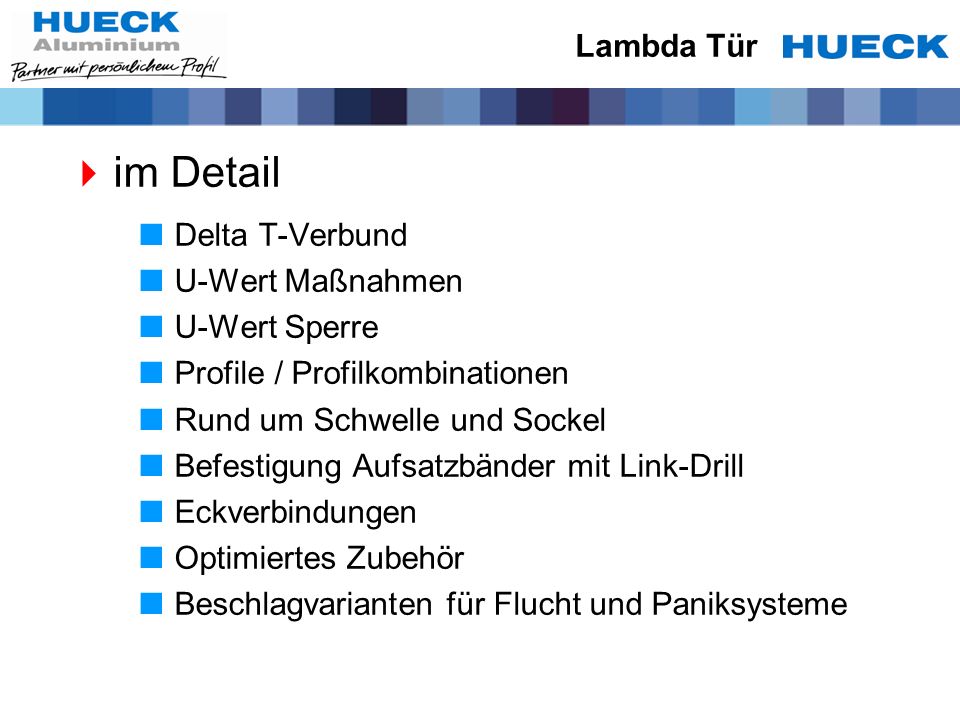

22 im Detail Lambda Tür Delta T-Verbund U-Wert Maßnahmen U-Wert Sperre
Profile / Profilkombinationen Rund um Schwelle und Sockel Befestigung Aufsatzbänder mit Link-Drill Eckverbindungen Optimiertes Zubehör Beschlagvarianten für Flucht und Paniksysteme

23 Delta – T Profilverbund
Lambda Tür Delta – T Profilverbund Wirkt dem Bi-Metall-Effekt entgegen Prüfgröße 1200 x 2300 mm (Höhen > 3000mm möglich) Stabiles Profil bei der Verarbeitung Delta-T Verbund

24 Türflügel mit Delta T – Verbund gegen Bimetalleffekt
Lambda Tür Türflügel mit Delta T – Verbund gegen Bimetalleffekt aus optischen Gründen nur auf der Glasfalzseite

25 U - Wert Maßnahmen Lambda 77L Tür
Lambda Tür U - Wert Maßnahmen Lambda 77L Tür

26 Patentierte U - Wert Sperre
Lambda Tür Patentierte U - Wert Sperre Bringt auch 1dB bei Schallschutzanforderung!

27 Tür an Fensterkonstruktion einwärts öffnend
Lambda Tür Tür an Fensterkonstruktion einwärts öffnend

28 Lambda Tür Tür mit Stulp einwärts / auswärts

29 Lambda Tür Türvarianten Wechselprofile

30 Tür mit Einspannblendrahmen einwärts / auswärts
Lambda Tür Tür mit Einspannblendrahmen einwärts / auswärts

31 Lambda Tür Fingerschutztür einwärts / auswärts

32 zwängungsfreie 2 flgl. Tür mit Panikfunktion
Lambda Tür zwängungsfreie 2 flgl. Tür mit Panikfunktion „Panikflügel“

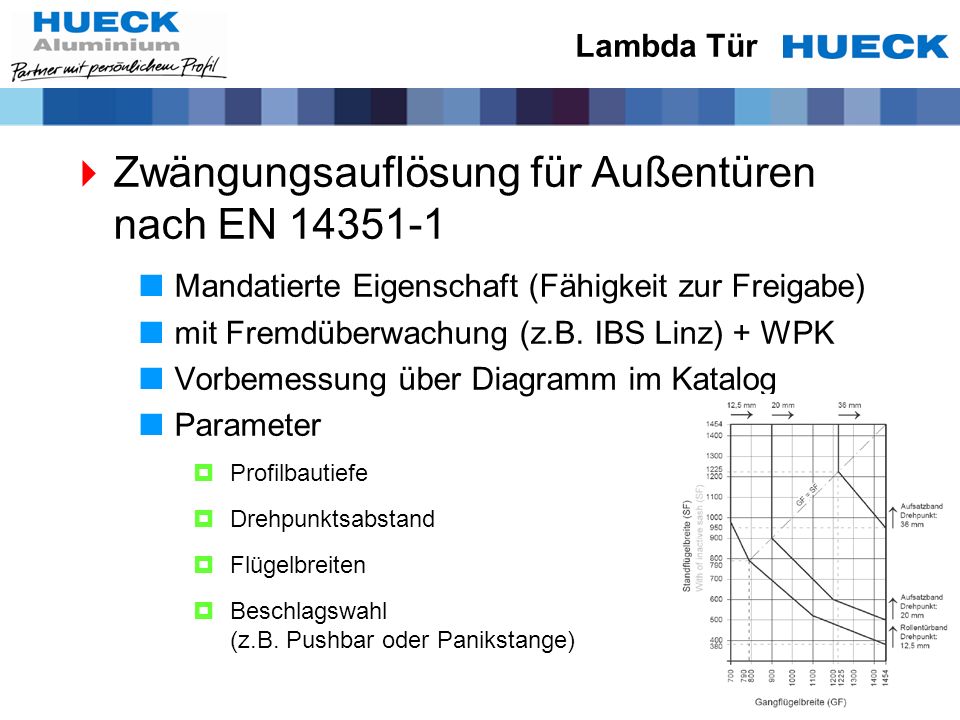

33 Zwängungsauflösung für Außentüren nach EN 14351-1
Lambda Tür Zwängungsauflösung für Außentüren nach EN Mandatierte Eigenschaft (Fähigkeit zur Freigabe) mit Fremdüberwachung (z.B. IBS Linz) + WPK Vorbemessung über Diagramm im Katalog Parameter Profilbautiefe Drehpunktsabstand Flügelbreiten Beschlagswahl (z.B. Pushbar oder Panikstange)

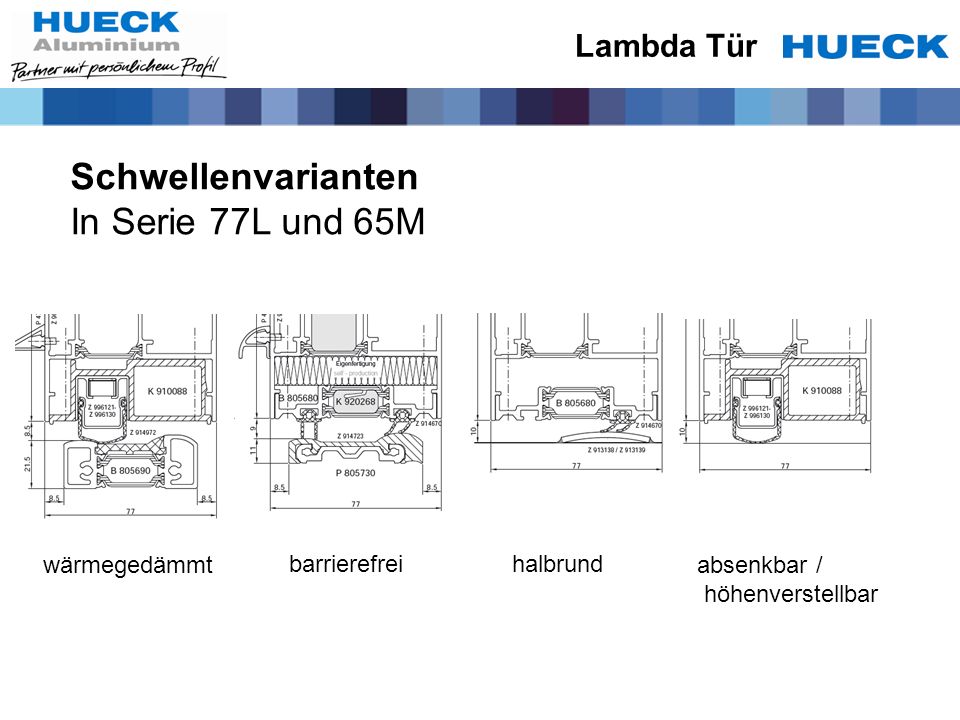

34 Schwellenvarianten In Serie 77L und 65M Lambda Tür wärmegedämmt
barrierefrei halbrund absenkbar / höhenverstellbar

35 absenkbare höhenverstellbare Dichtung
Lambda Tür absenkbare höhenverstellbare Dichtung Absenkbare Dichtung in 8 Längen 475 – 1500mm Höhenverstellung ± 4mm Zubehör für Automatik- und absenkbare Dichtung

36 Bandbefestigung mit Link-Drill
Lambda Tür Bandbefestigung mit Link-Drill

37 Eckverbindung von Innen- und Außenseite in Rahmen und Flügel stiftbar
Lambda Tür Eckverbindung von Innen- und Außenseite in Rahmen und Flügel stiftbar Wahlweise verstiften von innen und außen möglich Kleberführung entlang des Gehrungsschnitts 6 variable Druckgusswinkel für unterschiedlich hohe Profilkammern

38 Schwellenlösung Lambda Tür Dichtkeil am Schwellenanschluss
Anlage des Flügels am Dichtkeil

39 Lambda Tür Tür - Beschlag Schliessbleche

40 Bohrschablone für Lambda Tür Eckverbinder innen / außen Stoßverbinder
KS-Formteil Flügel Türbänder Link-Drill / Türbänder mit Hinterlegplatten

41 Flügel und Blendrahmenbearbeitung
Lambda Tür Tür - Bearbeitung Flügel und Blendrahmenbearbeitung

42 Lambda Tür Fluchttürsysteme Einwärts / auswärts
DIN EN 179 und DIN EN 1125

43

44 Serie Lava 77-30 Serie Lava 65-30 Brandschutz Lava EI 30
Fenster und Türen wärmegedämmt Serie Lava 65-30 E 30 / EW 30 Türen im Innenbereich

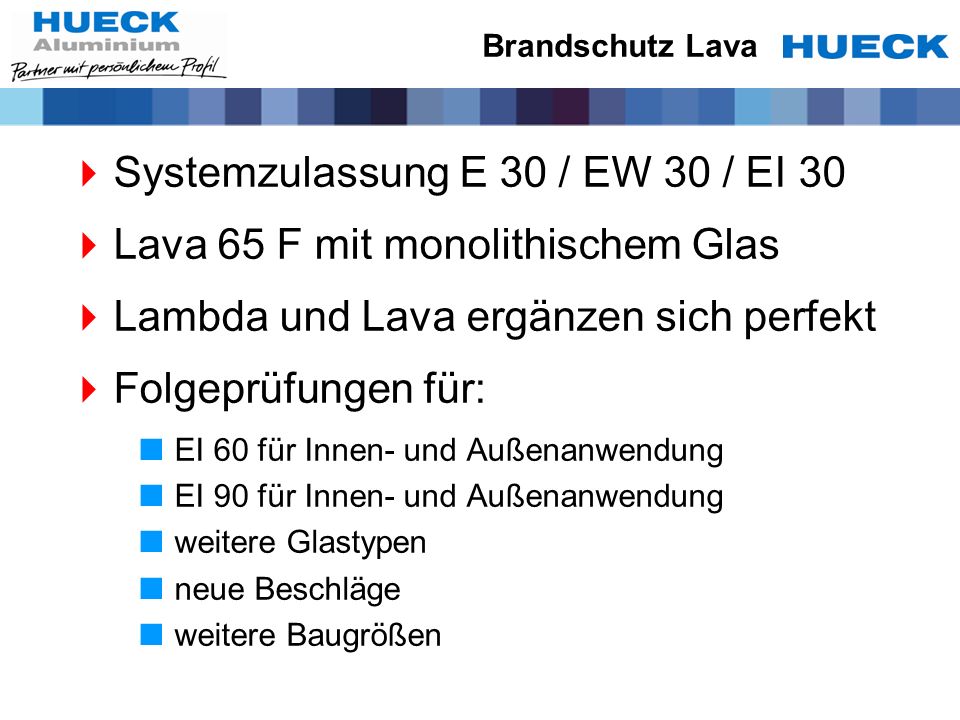

45 Systemzulassung E 30 / EW 30 / EI 30 Lava 65 F mit monolithischem Glas
Brandschutz Lava Systemzulassung E 30 / EW 30 / EI 30 Lava 65 F mit monolithischem Glas Lambda und Lava ergänzen sich perfekt Folgeprüfungen für: EI 60 für Innen- und Außenanwendung EI 90 für Innen- und Außenanwendung weitere Glastypen neue Beschläge weitere Baugrößen

46 Serie Lava 77-30 (EI 30) Brandschutz Lava
abgeleitet aus Serie Lambda 77 L identische Profile weitgehend identische Beschläge und Zubehör Lava Glasleiste Edelstahl Glashalter Dämmschichtbildner Brandschutz Einschub

47 Abmessungen Lava Tür

48 Abmessungen Lava 77-30 Fixfeld

49 Prüfelement Lava 77-30 5000 mm

50 Serie Lava 65-30 (E30 / EW 30) Lava 65-30 Tür
abgeleitet aus Serie Lambda 65 M identische Profile weitgehend identische Beschläge und Zubehör Lava Glasleiste Edelstahl Glashalter Dämmschichtbildner

51 Abmessungen Lava Tür

52 Abmessungen Lava 65-30 Fixfeld

53 Geprüfte Gläser und Paneele
Volato M Geprüfte Gläser und Paneele Pyrostop Pyrodur Contraflam Mono- oder Isolierglas Paneele von unisoliert bis Va-Q-VIP

54 Beschläge Brandschutz Lava
Standard- und Fluchttürbeschläge EN179/1125 aus Baukastensystem Lambda Tür Anschraub- oder Rollenband

55

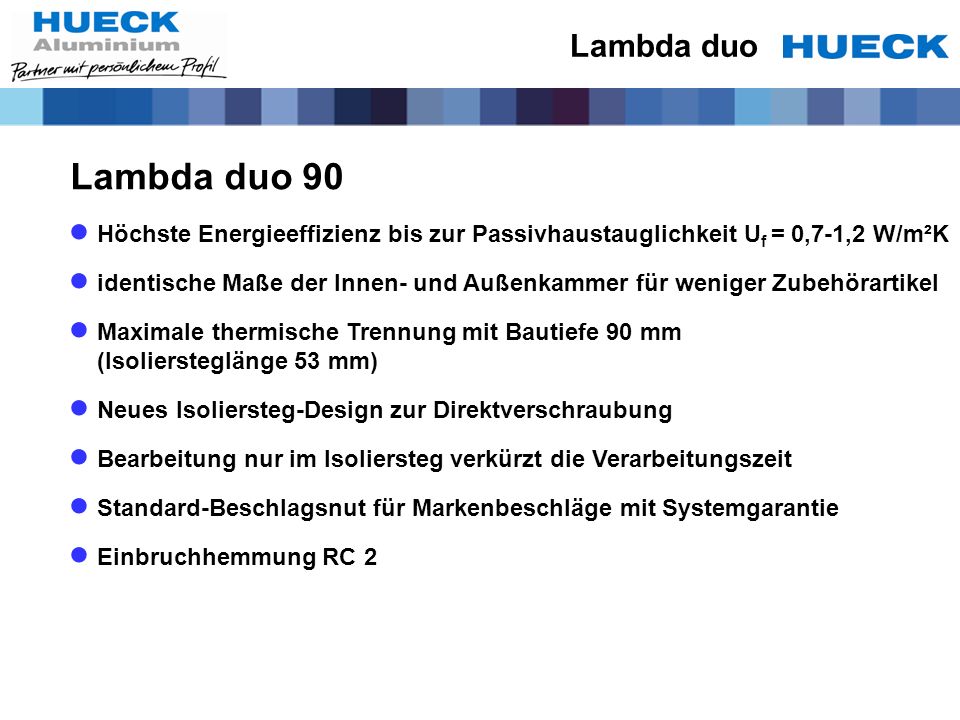

56 Lambda duo Lambda duo 90 Höchste Energieeffizienz bis zur Passivhaustauglichkeit Uf = 0,7-1,2 W/m²K identische Maße der Innen- und Außenkammer für weniger Zubehörartikel Maximale thermische Trennung mit Bautiefe 90 mm (Isoliersteglänge 53 mm) Neues Isoliersteg-Design zur Direktverschraubung Bearbeitung nur im Isoliersteg verkürzt die Verarbeitungszeit Standard-Beschlagsnut für Markenbeschläge mit Systemgarantie Einbruchhemmung RC 2

57 Lambda duo Fenster Lambda duo Symmetrische Profile
Standard - Beschlagsnut Identische Profilkammern außen und innen Bautiefe 90mm

58 Konzept Eck- und Stoßverbindung
Lambda duo Konzept Eck- und Stoßverbindung

59 Merkmale des neuen Konzepts
Lambda duo Merkmale des neuen Konzepts Identischer Stiftdurchmesser Innen- und Außenkammer identische Lochabstände Stoß- und Eckverbindung Stoß- und Eckverbindung nachträglich verklebbar identischer Stoßverbinder für Rahmen- und Flügelprofile Innen- und Außenkammer Identischer Eckverbinder für Rahmenprofile Innen- und Außenkammer nachträgliche Verklebung Identisch

60 Fenster – Beschlagskonzept
Lambda duo Fenster – Beschlagskonzept Umstellung auf Euronut-System: Beschlagssysteme: Step 1: verdeckt liegende Beschläge Step 2: aufliegende Beschläge

61 Lambda duo 90 Fensterprüfungen
IFT Rosenheim Luftdurchlässigkeit: Klasse 4 Schlagregen: Klasse 9a Windlastwiderstand: Klasse C5/B5 mechanische Beanspruchung: Klasse 4

62 Lambda duo Lambda duo Tür

63 Lambda duo Tür Lambda duo Türblendrahmen einwärts
Türblendrahmen auswärts

64 Fräsen nur im Isoliersteg Selbstbohrschrauben zur Schlossbefestigung
Lambda duo Fräsen nur im Isoliersteg Selbstbohrschrauben zur Schlossbefestigung Direktverschraubung im Isoliersteg

65 Flügelaufbau mit Dichtungssystem
Lambda duo Flügelaufbau mit Dichtungssystem

66 Lambda duo Einfache 2D – Verstellung (Höhe / Seite)
Keine Einschieblinge Einfache Montage teilbar – Achsstift herausnehmbar

67 Schiebe- und Hebeschiebeanlagen
Serie Volato M Serie Volato S

68 Volato M Serie Volato M Hochwärmegedämmte Schiebe- und Hebeschiebeanlagen

69 Konstruktionsdetails
Volato M Konstruktionsdetails Rahmenbautiefe 148 mm Flügelbautiefe 65 mm (Passend zu Rahmenprofilen Lambda 65 M) Ansichtsbreiten: Flügel B mm Flügel B mm Ansichtsbreite Mittelstoß: 115 mm Variable Isolierleistung: Ud bis 1,0 Wm²/K Füllungsdicke: max. 48 mm Flügelgewicht: max. 400 kg Flügelabmessungen: max x 3000 mm E-Antrieb optional

70 Volato M Bauphysik

71 Produktvorteile Volato M Größte Isolierzone auf dem Markt
Schmale Profilkonturen, glatte Innenansichten Werkseitiger Isolierverbund, nachträglich beschichtbar Barriere freier Bodenanschluss (< 20 mm) Edelstahl-Laufschiene Leichte Verarbeitung Flügelrahmen: Eckwinkel verstiftbar, Stoßverbinder für Sprossenstöße Blendrahmen: gerade Stöße, geschraubte Verbindungen mit EPDM-Formteilen

72 Volato M Vertikalschnitt Standflügel unten
Vertikalschnitt Gangflügel unten

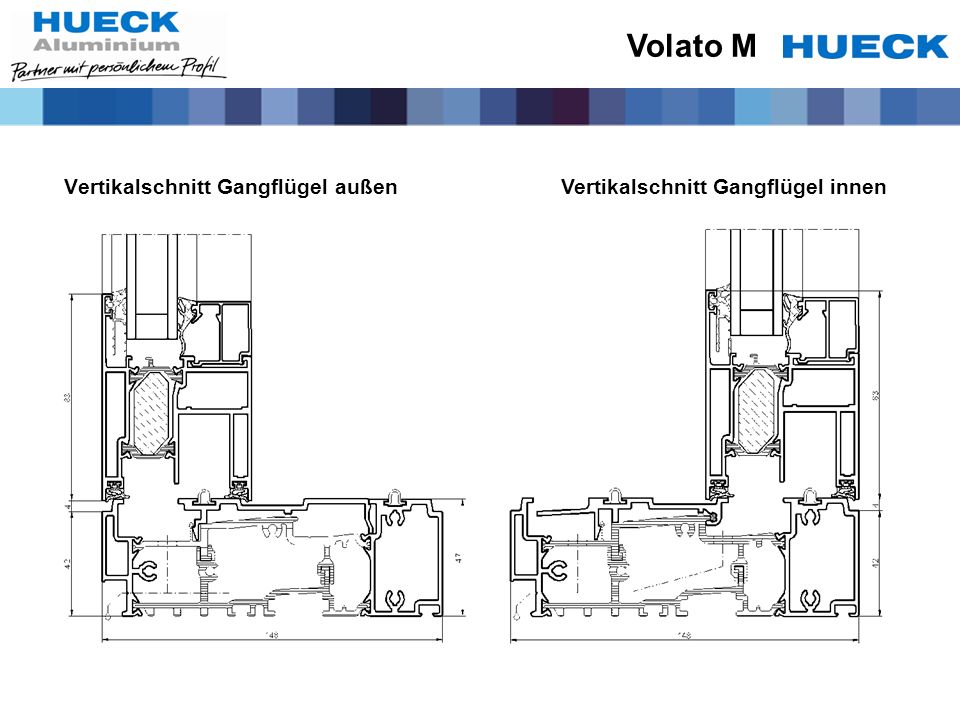

73 Volato M Vertikalschnitt Gangflügel außen
Vertikalschnitt Gangflügel innen

74 Volato M Vertikalschnitt oben

75 Volato M Schnittpunkt horizontal

76 Volato M Schemata Schiebe- und Hebe-Schiebe-Tür

77 Volato M Uw-Wert bei einer Anlage Schema A in der Größe 4000 x 2200 mm mit eingesetzten Dämmstreifen bei einem Ug =1,1 und ψ 0,08 = 1,4 W/m²K Optimierter Isothermenverlauf durch breite Isolierstege in den waagerechten Rahmenprofilen Standflügel Uf = 1,9 W/m²K                                             Gangflügel Uf = 2,4 W/m²K

78 Volato M – Variante Monorail
Volato M - Monorail Volato M – Variante Monorail

79 Volato M - Monorail Schnittpunkt horizontal

80 Volato M - Monorail Vertikalschnitt Gangflügel
Vertikalschnitt Festfeld

81 Vorteile der Ausführung Monorail
Volato M - Monorail Vorteile der Ausführung Monorail Materialersparnis Zeitvorteile bei der Fertigung Große Glasflächen im Festfeld Ungleiche Aufteilung von Flügel und Festfeld möglich das Festfeld kann von außen verglast werden

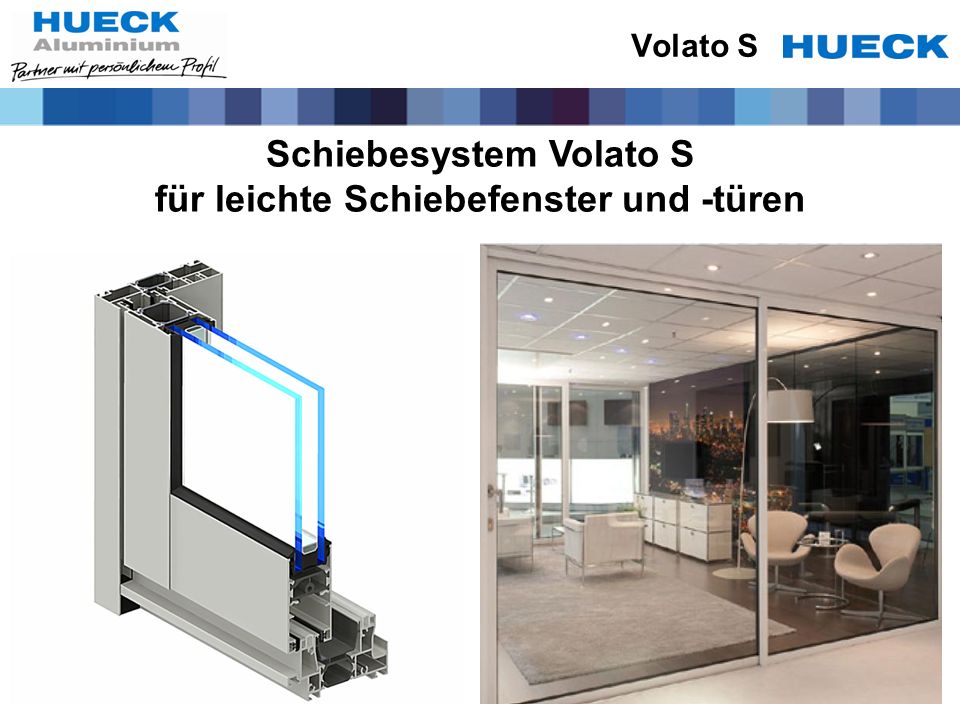

82 Schiebesystem Volato S für leichte Schiebefenster und -türen

83 Konstruktionsmerkmale
Volato S Konstruktionsmerkmale Flügelanordnung: zwei- bis sechsflügelige Anlagen, ein bis sechs schiebbare Flügel, zwei oder dreispurige Anlagen Flügelgewicht max. 200 kg Max. Flügelhöhe 2200 mm bei max. Flügelbreite 2000 mm Glasstärken von 24 mm bis 30 mm

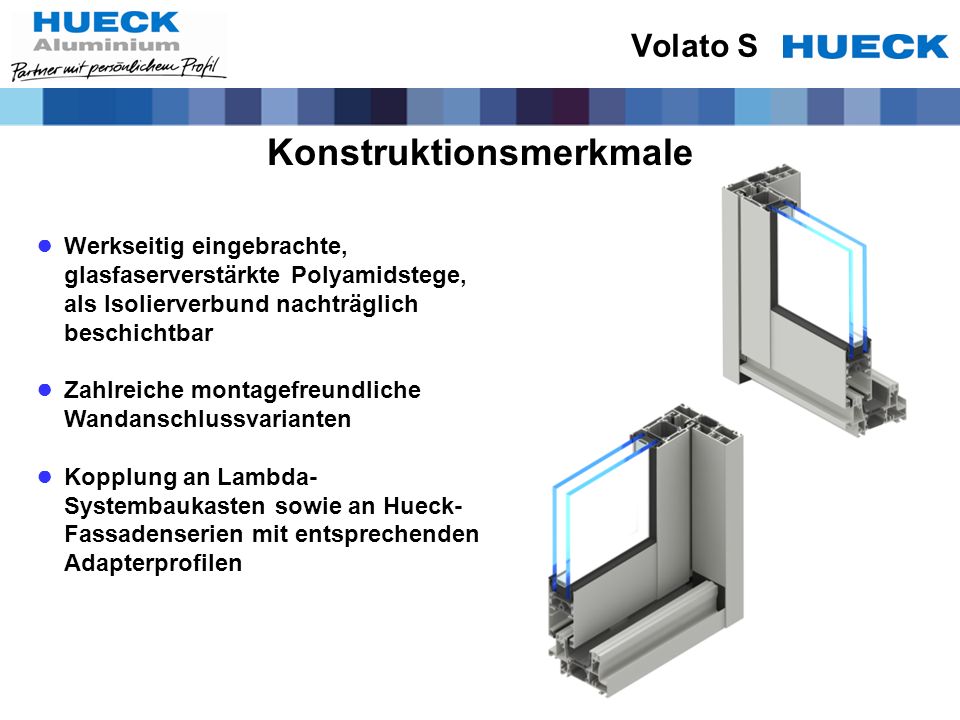

84 Konstruktionsmerkmale
Volato S Konstruktionsmerkmale Werkseitig eingebrachte, glasfaserverstärkte Polyamidstege, als Isolierverbund nachträglich beschichtbar Zahlreiche montagefreundliche Wandanschlussvarianten Kopplung an Lambda- Systembaukasten sowie an Hueck- Fassadenserien mit entsprechenden Adapterprofilen

85 Moderne Optik Volato S Glatte gerade, flächenbündige Profilkonturen
Verdeckte Entwässerung Niedrige Gesamtansichtshöhe von nur 105 mm Nur 40 mm Ansichtsbreite im Mittelstoß Geringe Flügel-Ansichtsbreite durch teilweise verdeckten Flügel Glatte, einheitliche Innenansicht durch bündiges Abdeckprofil

86 Trigon - Fassadensysteme

87 Trigon - Fassaden Trigon 50 / 60 Riegel/Riegel Fassaden Trigon SG Ganzglas Fassaden Trigon Unit L Elementfassaden Trigon D Geklinkte RR Fassade Trigon hohe Glaslast

88 Trigon 50/60 Trigon - Fassaden
Wärmegedämmte Aluminium-Fassadenkonstruktion für senkrechte, schräge, ebene oder polygonale Einbausituationen Identische Profilgeometrie für Pfosten und Riegel Feldlasten bis 3,5 kN Glasstärken von 4 mm bis 58 mm Unterschiedliche Einsatzelemente möglich

89 Variable Bauformen Trigon - Fassaden
Vertikalfassaden - Polygonfassaden - Schrägdächer

90 Ausgezeichnete Wärmedämmwerte
Trigon - Fassaden Ausgezeichnete Wärmedämmwerte Uf ab 0,8 W/m²K = Passivhaustaulichkeit

91 Trigon - Fassaden Passivhauszertifikat ift Rosenheim

92 Elegante, montagefreundliche Structural-Glazing-Fassade
Trigon SG - Fassaden Elegante, montagefreundliche Structural-Glazing-Fassade

93 Produktvorteile Trigon SG - Fassaden
Große zulässige Scheibenformate bis x mm Montagefreundliche Scheibenbefestigung über spezielle eindrehbare und selbsthemmende Glashalter Pfosten- und Riegelprofile, deren Verarbeitung und Verbindung, sind baugleich zur Serie Trigon 50/60 Absturzsichere Verglasungen gemäß EN (Kategorie A lt. TRAV) bis zu x mm Vermeidung von Knackgeräuschen und metallischem Kontakt zum U- Profil durch Kunststoffkappe auf dem Glashalter PE-Dämmformteil zwischen den Scheibenkanten für hohe Wärmedämmung Diverse Ganzglas-Einsatzelemente der Serie Lambda verfügbar

94 Konstruktionsdetails
Trigon SG - Fassaden Konstruktionsdetails Ganzglasfassadenkonstruktion mit 22 mm Silikon-Wetterfuge für senkrechte und nach innen geneigte ebene oder polygonale Fassadenwände Europäische Zulassung ETA 09/0335 Glasstärken von 32 mm bis 44 mm Mechanische Sicherung mit sichtbaren, schwarzen Edelstahlplatten (flach oder verkröpft mit Silikon-Unterlagen) oder unsichtbar mit Einschliff in die äußeren Scheiben (Eckelt Vario-System) Einbruchhemmung WK2 und WK3 geprüft nach EN V 1627

95 Bauphysikalische Daten
Trigon SG - Fassaden Bauphysikalische Daten Wärmedämmung: Uf zwischen 0,85 und 1,3 W/m²K, abhängig von Isoliermaterial und Profiltiefe Luftdurchlässigkeit: Klasse A4 nach DIN EN 12152 Schlagregendichtheit: Klasse RE1200 nach DIN EN 12154 Widerstand gegen Wind: 2,4 kN/m² bzw. 3,6 kN/m² nach DIN EN 12179 Stoßfestigkeit: I5/E5 nach DIN EN 14019 Luftschalldämmung: Rw = dB nach EN ISO 717-1 CWCT: CWCT certificate, test regime B

96 Trigon SG - Fassaden

97 Trigon SG - Fassaden

98 Trigon SG - Fassaden

99 Trigon SG - Fassaden WK3 WK2 WK3
