GSFA Atemschutz.

Präsentation zum Thema: "GSFA Atemschutz."—  Präsentation transkript:

1 GSFA Atemschutz

2 Impressum: Dateiname/Version: PP_Homepage_GSFA_sbg_v01 Stand: Mai 2010
Ersteller: Kurt Neumayr Geprüft: / Kr Freigegeben: / Ne

3 GSFA Technische Daten: Allgemeine Beschreibung:
Hersteller Fahrgestell: Mercedes Atego 1226 AF Gesamtgewicht: 12,5 Tonnen Antriebsart: Allrad / Telligent Schaltautomatik 6-Gang Aufbau: Firma EMPL Besatzung: 1:2 Taktische Bezeichnung: GSFA Allgemeine Beschreibung: Das Gefährliche-Stoffe-Fahrzeug-Allrad (GSFA) ist ein überörtlich eingesetztes Spezialfahrzeug für Schadstoffereignisse in Zusammenhang mit chemischen oder radioaktiven Stoffen, welches vom Landesfeuerwehrverband Salzburg in den Bezirken (Flachgau / FF-Seekirchen, Tennengau / FF-Hallein, Pongau / FF-Schwarzach, Pinzgau / FF-Zell am See, Lungau / FF-Tamsweg) stationiert wird. Durch seine Ausstattung mit Ladebordwand und Ladefläche bietet das Fahrzeug neben den fix versorgten Ausrüstungsgegenständen die Möglichkeit, über ein Rollcontainersystem modular weitere Sondergerätschaften aufzunehmen und am Einsatzort abzusetzen.

4 GSFA

5 GSFA FAHRERHAUS: Suchscheinwerfer 2 x Warnüberwurf FW
Handbuch Gefährliche Stoffe 2 x Winkerkelle 3 x Handscheinwerfer Ex 3 Paar Schutzhandschuhe Arbeitsmesser Handfunkgerät Meldertasche

6 GSFA GERÄTERAUM 1: Säureumfüllpumpe MAST Säuretauchpumpe
Handmembranpumpe Div. säurebeständige Saug/Druckschläuche Wellschläuche Edelstahl Erdungslitzentrommel 50 Meter 2 x Magnetschnellerder 4 x Polschraubzwinge Erdungslitzen Erdungsspieß

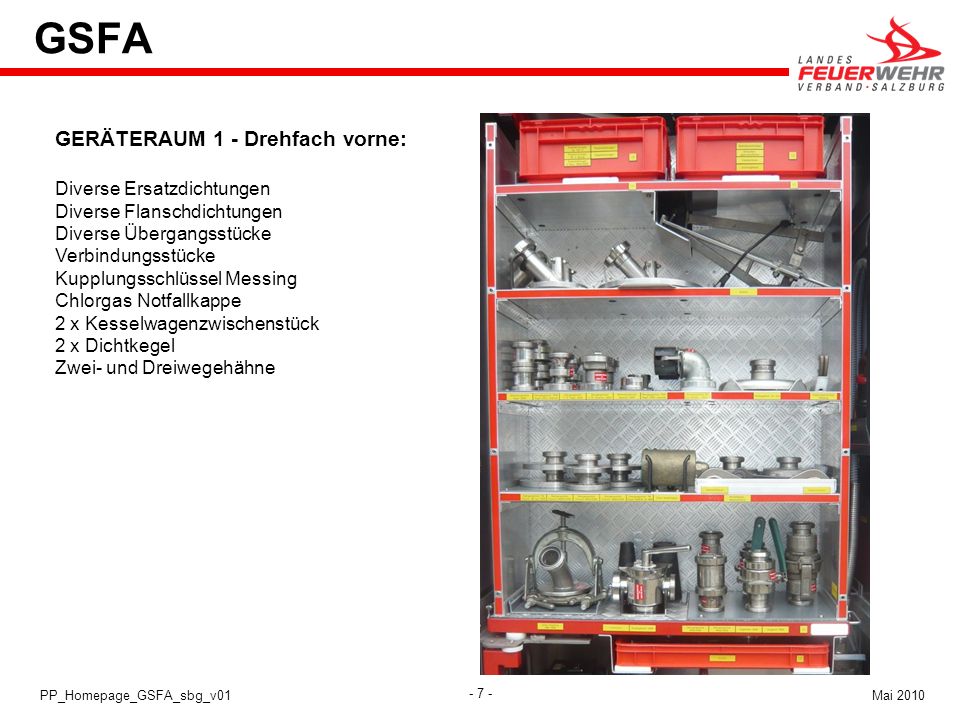

7 GSFA GERÄTERAUM 1 - Drehfach vorne: Diverse Ersatzdichtungen
Diverse Flanschdichtungen Diverse Übergangsstücke Verbindungsstücke Kupplungsschlüssel Messing Chlorgas Notfallkappe 2 x Kesselwagenzwischenstück 2 x Dichtkegel Zwei- und Dreiwegehähne

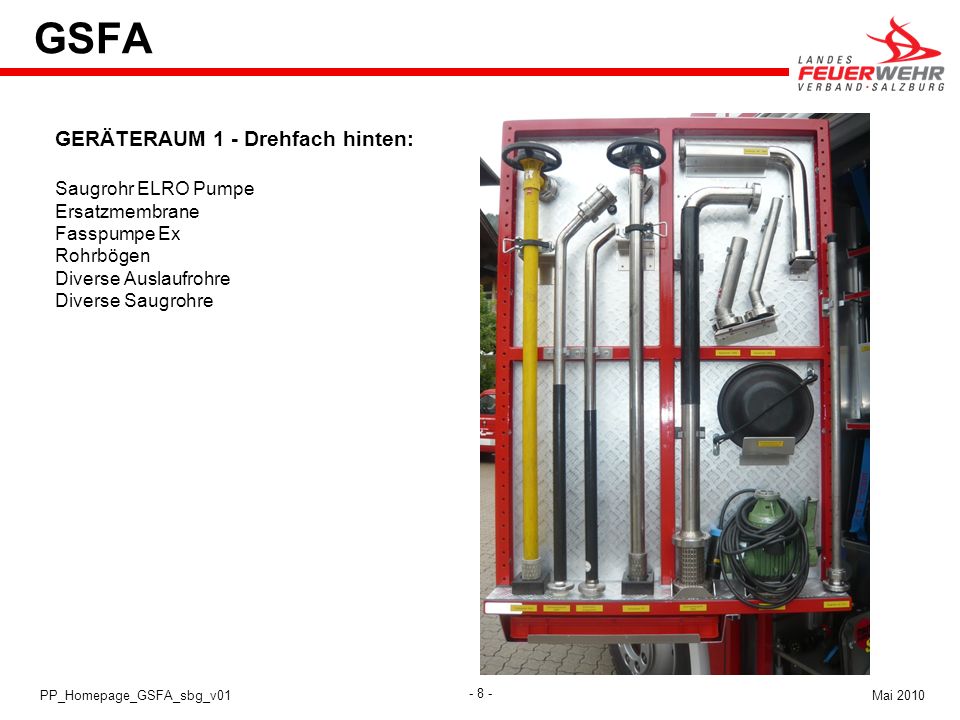

8 GSFA GERÄTERAUM 1 - Drehfach hinten: Saugrohr ELRO Pumpe
Ersatzmembrane Fasspumpe Ex Rohrbögen Diverse Auslaufrohre Diverse Saugrohre

9 GSFA GERÄTERAUM 2: Stromerzeuger 14 kVA Diverse Treibstoffkanister
Megaphon 2 x Warnlichthaube 2 x Handscheinwerfer Ex Suchscheinwerfer Teleskopstativ Diverses Absperrmaterial Diverses Bordwerkzeug 6 x Verkehrsleitkegel Bedienteil Lichtmast

10 GSFA GERÄTERAUM 2 - Drehfach vorne: 2 x Universalständer
2 x Faltsignal FW 8 x Warnzeichen 10 x Zusatzschilder 5 x Verkehrszeichen Absperrband

11 GSFA GERÄTERAUM 2 - Drehfach hinten: Motorschutzschalter Tauchpumpe
Diverse Übergangskabel Ex Kabellampe 230V Ex 2 x 1000 W Fluter Stromverteiler Ex Kabeltrommel 230 V Fluterbrücke 10 x Bodenteller

12 GSFA GERÄTERAUM 3: ELRO Pumpe Bäumelpumpe Arbeitstisch
4 Paar Säureschutzstiefel 6 x Einwegschutzanzug 3 x Schutzbekleidung 3 x Schutzanzug Stufe II 3 x Schutzanzug Stufe III 6 x APEC Filter 2 x Hitzeschutzhaube 2 x Hitzeschutzhandschuh 2 x Hitzeschutzanzug 20 Paar Säureschutzhandschuhe Hygieneset Strahlenschutzausrüstung

13 GSFA GERÄTERAUM 3 - Drehfach vorne: 6 x Handfunkgerät
3 x Sprechgarnitur 6 x Atemschutzmaske 3 x Pressluftatmer 300 bar

14 GSFA GERÄTERAUM 3 - Drehfach hinten: 2 x Arbeitsleine 5 x Schnürleine
3 x Helmvisier 2 x Rettungsleine Notrettungsset Löschdecke Erste Hilfe Koffer 3 x Reserveflasche 300 bar

15 GSFA GERÄTERAUM 4: Stromschnellangriff 50 Meter
Luftschnellangriff 20 Meter Auffangtrichter 3 x Edelstahleimer 3 x Schaumstoffdichtungskeil 4 x Schachtabdeckung 4 x Abdeckplane Müllsäcke 4 x Leckdichtpaste Bleiwolle Hanf 5 x Abdeckhaube Einhängefolie Dichtungskeile Holz / Kunststoff Falttank 3000 ltr. 2 x Auffangbehälter 3000 ltr. Pressluftflasche 300 bar Folienschlauch 2 x Kabeltrommel 400V Ex Kabeltrommel 230V Ex

16 GSFA GERÄTERAUM 4 - Drehfach vorne: Kanaldichtkissen Vetter
10 Meter Luftschlauch 2 x Druckminderer und Steuerorgan 3 x Moosgummimatte Leckdichtkissen Vetter 2 x Zurrgurt für Leckdichtkissen Div. Zurrgurte 2 x Leckbandage

17 GSFA GERÄTERAUM 4 - Drehfach hinten: Spaten funkenfrei
Kreuzhacke funkenfrei Randschaufel funkenfrei Flachmeißel funkenfrei Fäustel funkenfrei Wasserpumpenzange funkenfrei Eckrohrzange funkenfrei Universalschlüssel funkenfrei Schöpfer 1 ltr. Schöpfer 5 ltr. Stiel für Schöpfer 5 ltr. 2 x Schachtdeckelheber

18 GSFA GERÄTERAUM 5: Gasmessgerät Dräger XAM Schadstoffmessgerät MiniRAE
Digitales Multimeter Temperaturmessgerät PH-Messtreifen Wassernachweispaste Wetterstation Windsack

19 GSFA GERÄTERAUM 6: 2 x Tragbarer Feuerlöscher P6 Diverse Adapterstücke
Steuereinheit Ladebordwand

20 GSFA LADEFLÄCHE: 4 x Kunststoffpalette 3 x Kunststoffwanne 220 ltr.
3 x Kunststoffkanister 100 ltr. 4 x Edelstahltbehälter 550 ltr. Kunststoffkanister 50 ltr. Stehleiter Rollwagen klein und groß Sackkarre

21 GSFA LADEFLÄCHE - Rollcontainer 1: Diverses Gardena Material
Tricoflexschlauch 10 Meter Digitaluhr Klebebänder 20 x Einweg CSA Reinigungsmaterial 2 x Zeltbeleuchtung Abwasserpumpe Durchlauferhitzer Zeltgebläse Waschbürste Kabelmaterial Druckminderer 3 x Unterlegeplane

22 GSFA LADEFLÄCHE - Rollcontainer 2: Deko Zirkel Zubehör Zelt
Abtropfplane Adapterplane Schnelleinsatzzelt Dekozelt Dekobürste 2 x Pressluftflasche 300 bar

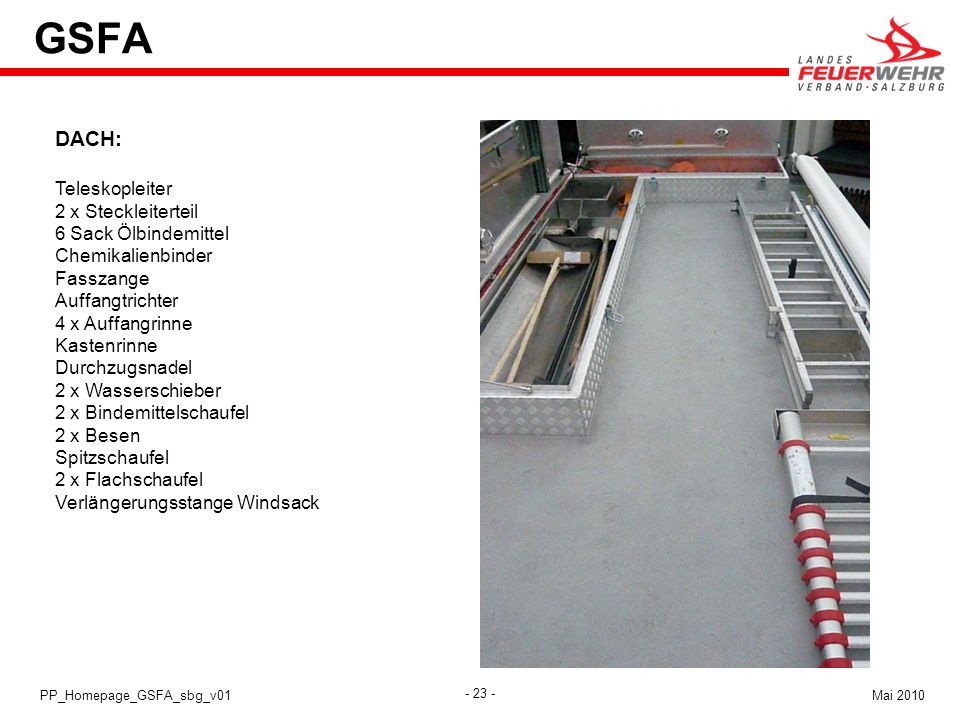

23 GSFA DACH: Teleskopleiter 2 x Steckleiterteil 6 Sack Ölbindemittel
Chemikalienbinder Fasszange Auffangtrichter 4 x Auffangrinne Kastenrinne Durchzugsnadel 2 x Wasserschieber 2 x Bindemittelschaufel 2 x Besen Spitzschaufel 2 x Flachschaufel Verlängerungsstange Windsack
