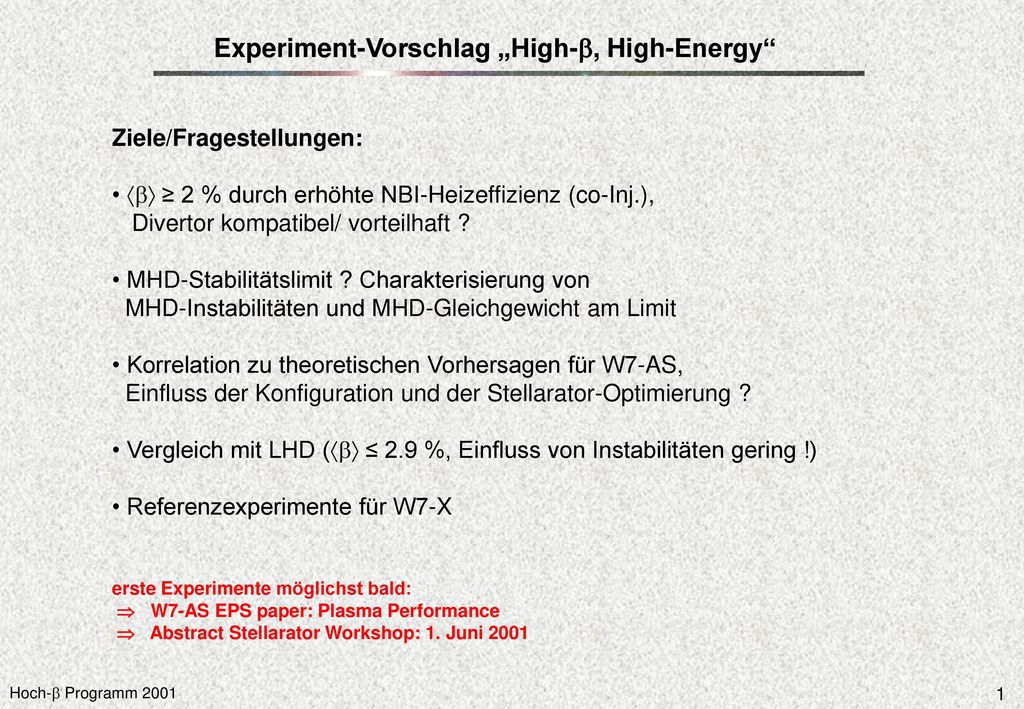

1 Experiment-Vorschlag „High-b, High-Energy“
Ziele/Fragestellungen: • b ≥ 2 % durch erhöhte NBI-Heizeffizienz (co-Inj.), Divertor kompatibel/ vorteilhaft ? • MHD-Stabilitätslimit ? Charakterisierung von MHD-Instabilitäten und MHD-Gleichgewicht am Limit • Korrelation zu theoretischen Vorhersagen für W7-AS, Einfluss der Konfiguration und der Stellarator-Optimierung ? • Vergleich mit LHD (b ≤ 2.9 %, Einfluss von Instabilitäten gering !) • Referenzexperimente für W7-X erste Experimente möglichst bald:  W7-AS EPS paper: Plasma Performance  Abstract Stellarator Workshop: 1. Juni 2001

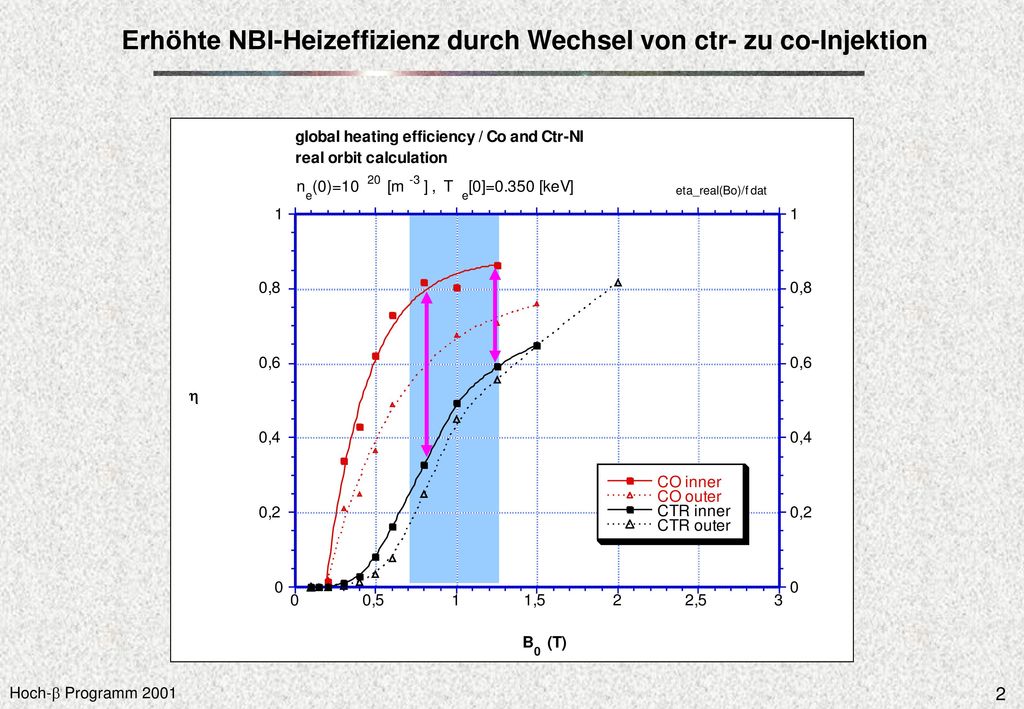

2 Erhöhte NBI-Heizeffizienz durch Wechsel von ctr- zu co-Injektion

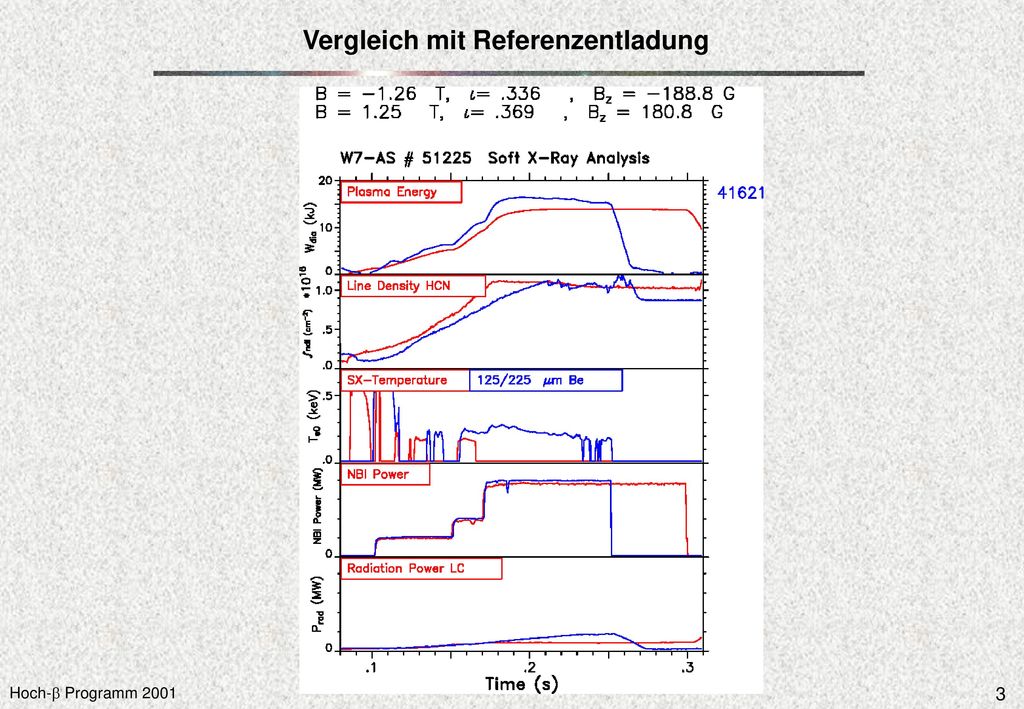

3 Vergleich mit Referenzentladung

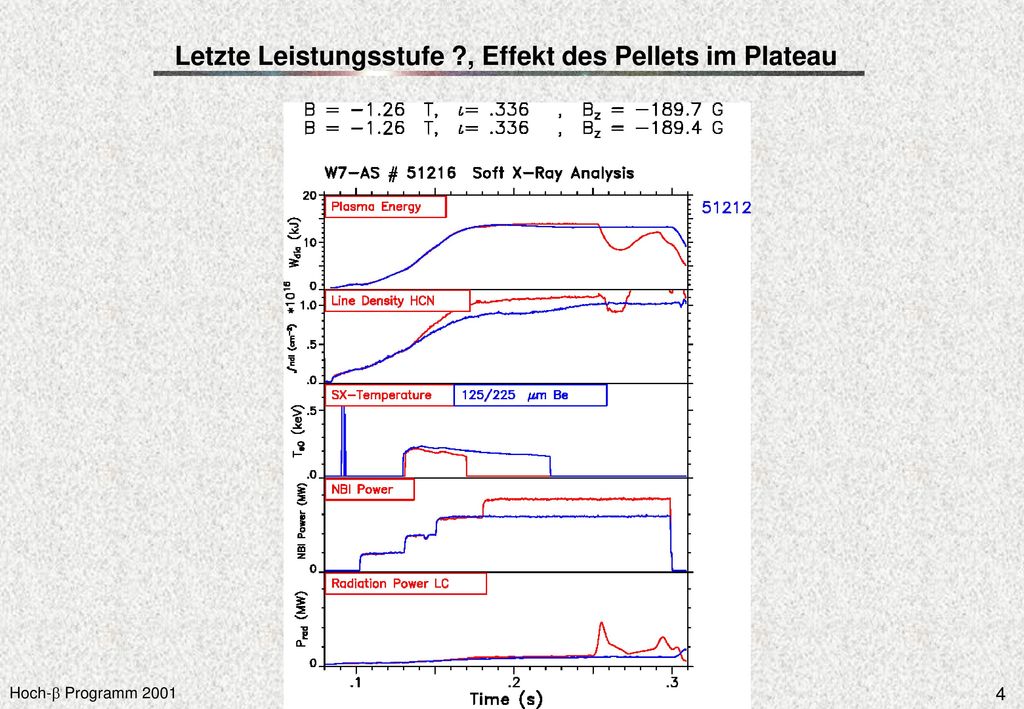

4 Letzte Leistungsstufe ?, Effekt des Pellets im Plateau

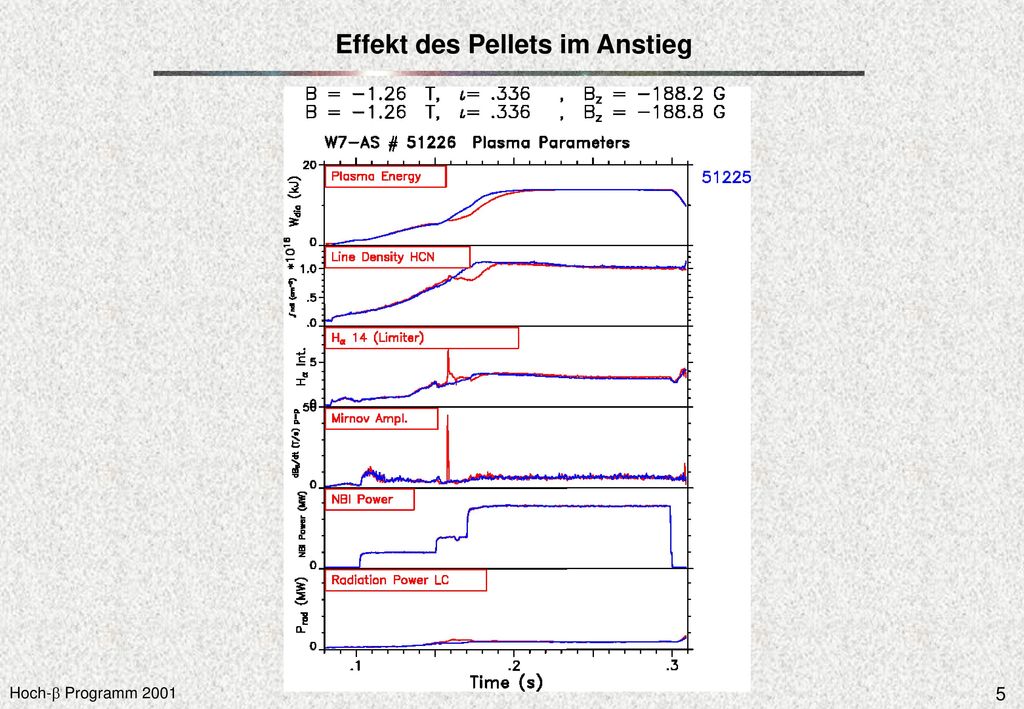

5 Effekt des Pellets im Anstieg

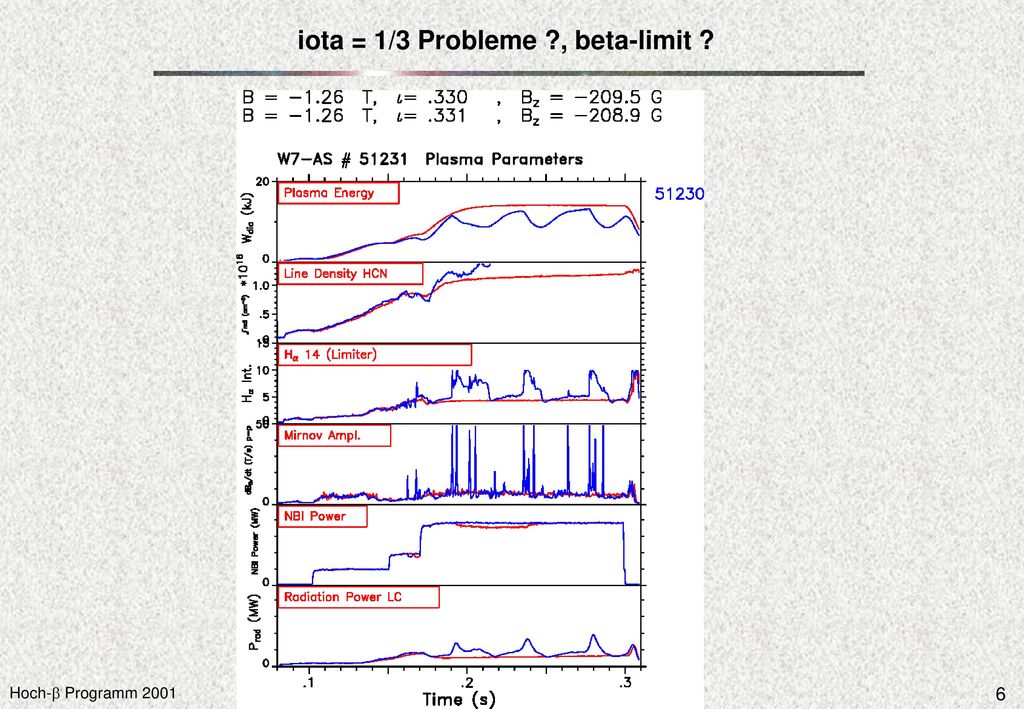

6 iota = 1/3 Probleme ?, beta-limit ?

7 iota = 1/3 Probleme ?, beta-limit ?

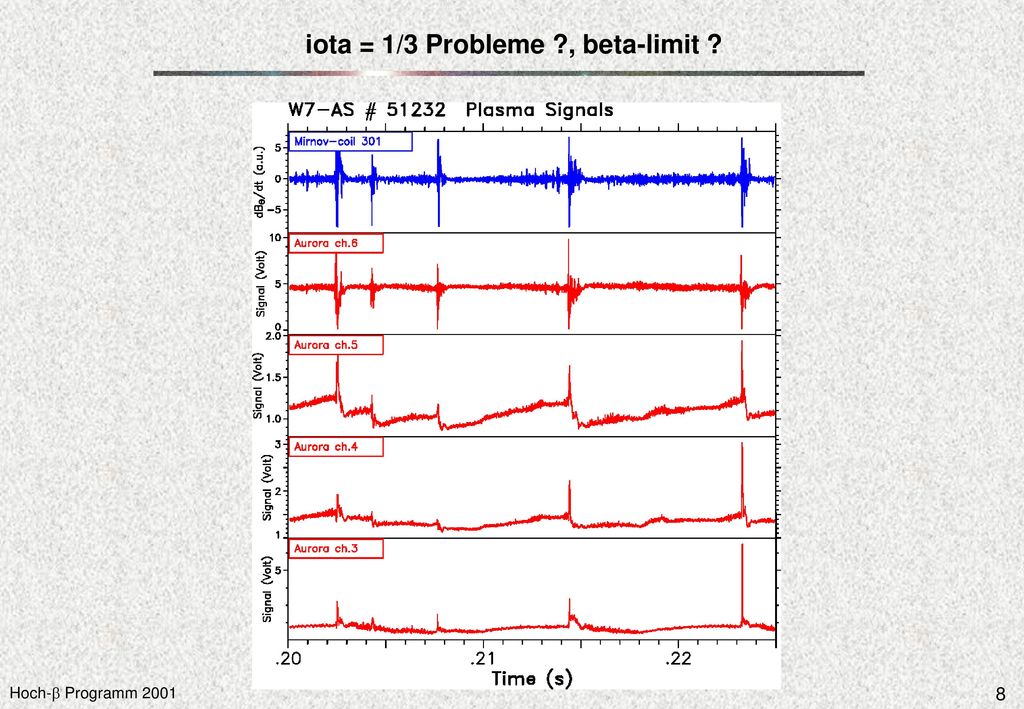

8 iota = 1/3 Probleme ?, beta-limit ?

9 iota = 1/3 Probleme ?, beta-limit ?

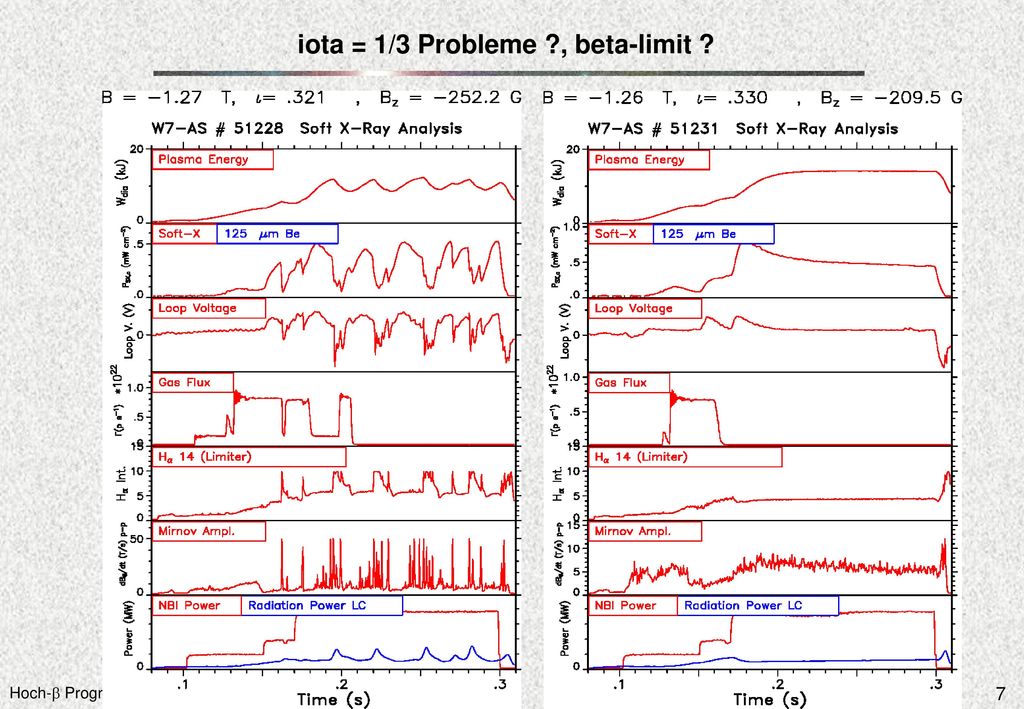

10 iota = 1/3 Probleme ?, beta-limit ?

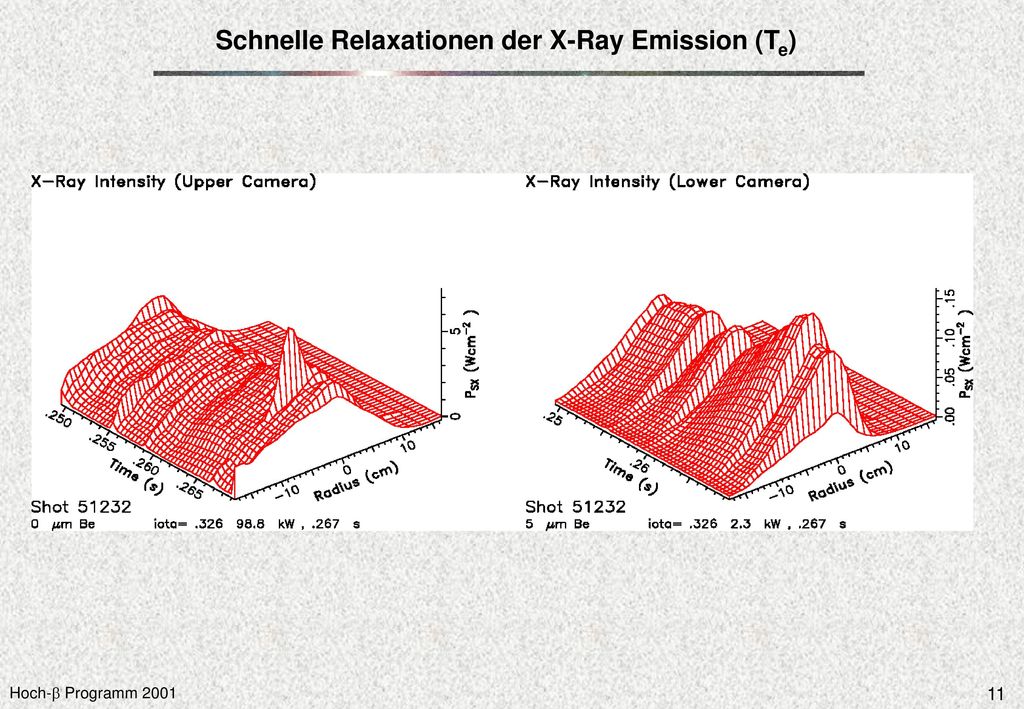

11 Schnelle Relaxationen der X-Ray Emission (Te)

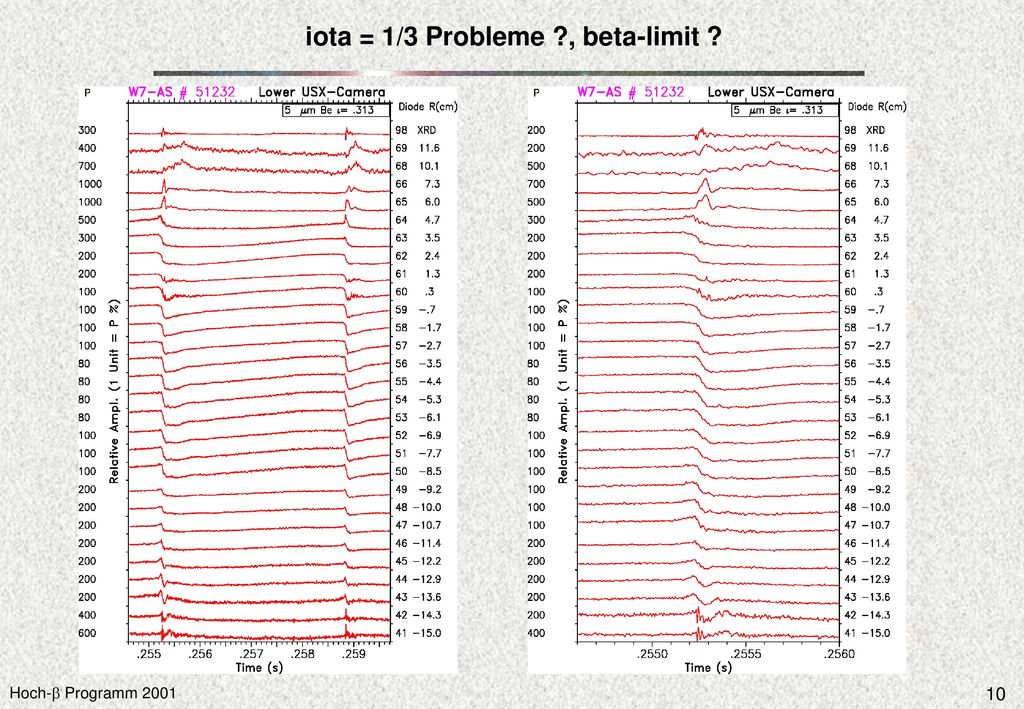

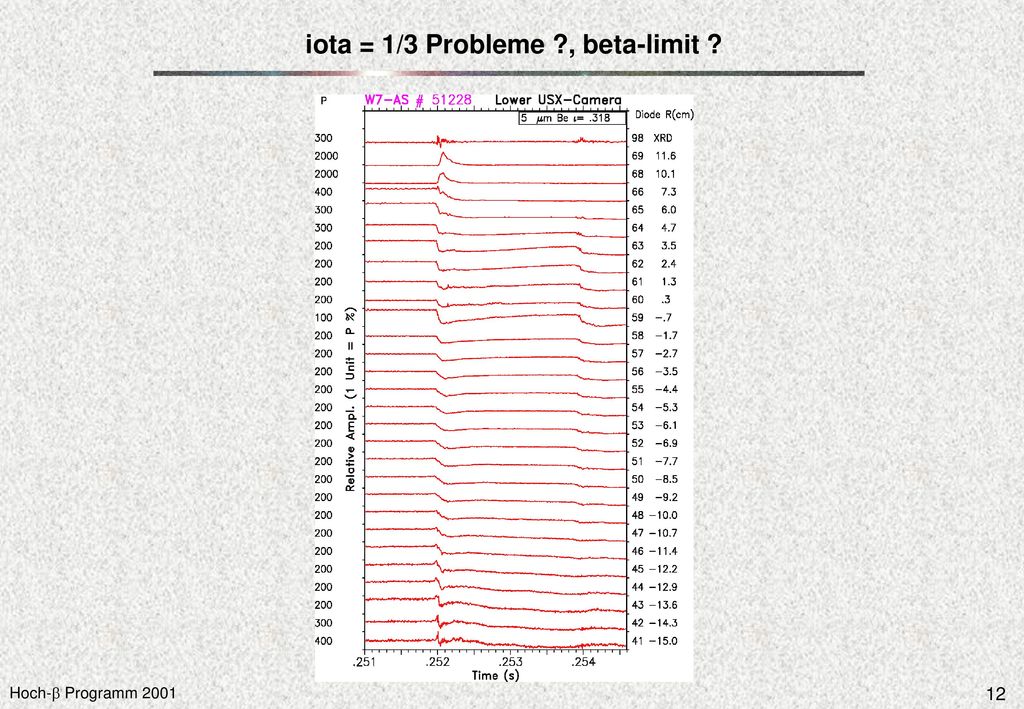

12 iota = 1/3 Probleme ?, beta-limit ?

13 Schnelle Relaxationen der X-Ray Emission (Te)

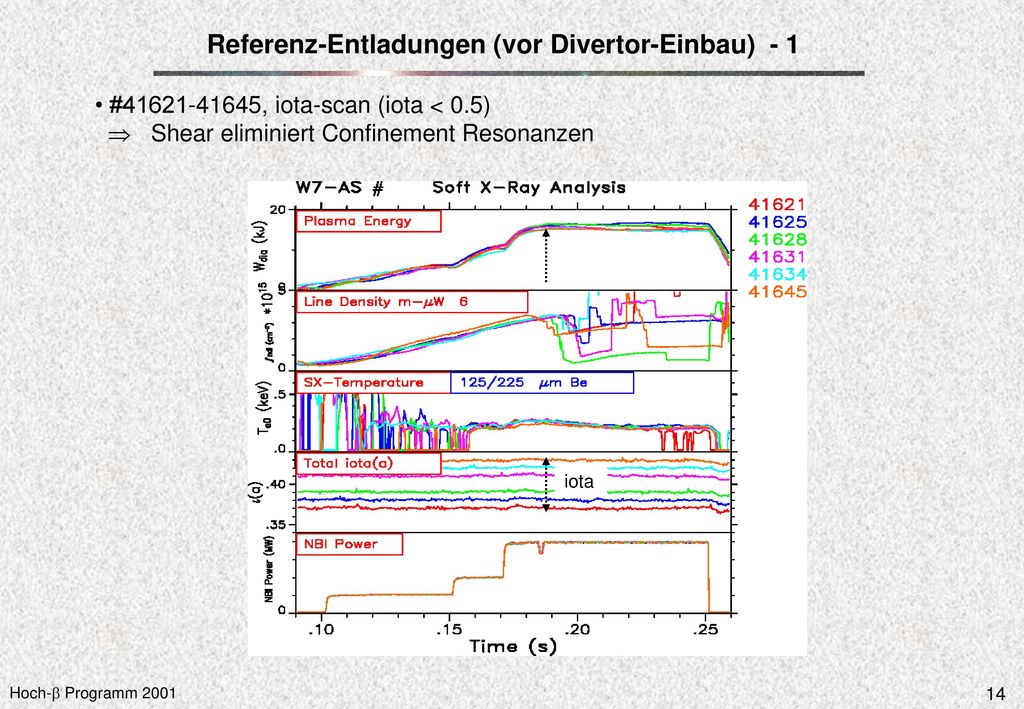

14 Referenz-Entladungen (vor Divertor-Einbau) - 1
• # , iota-scan (iota < 0.5)  Shear eliminiert Confinement Resonanzen iota

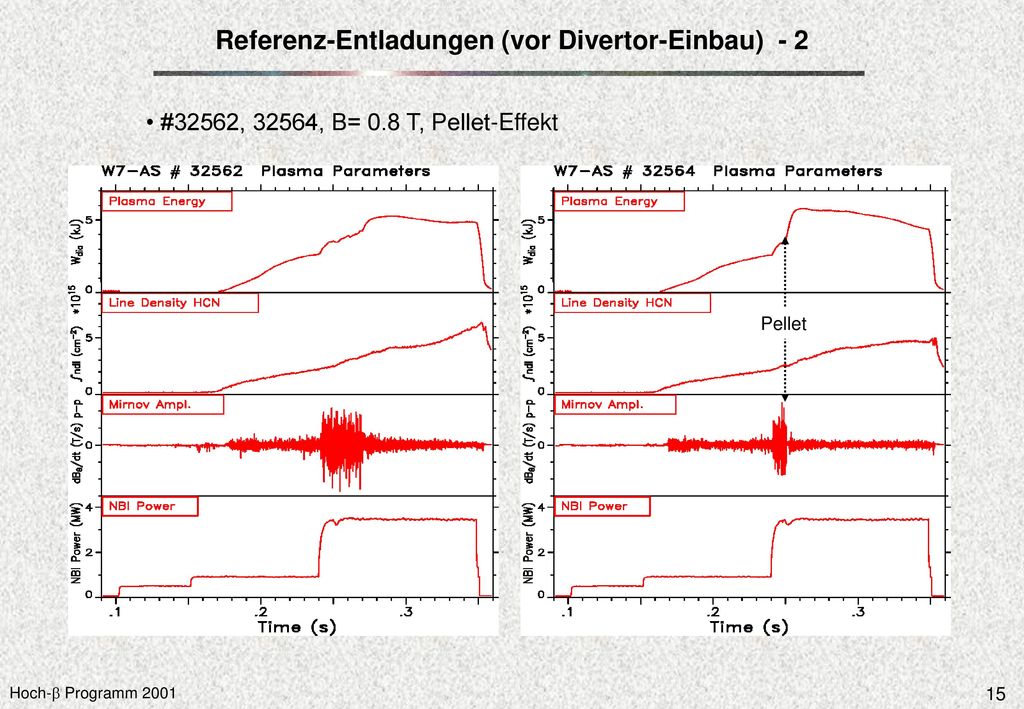

15 Referenz-Entladungen (vor Divertor-Einbau) - 2
• #32562, 32564, B= 0.8 T, Pellet-Effekt Pellet

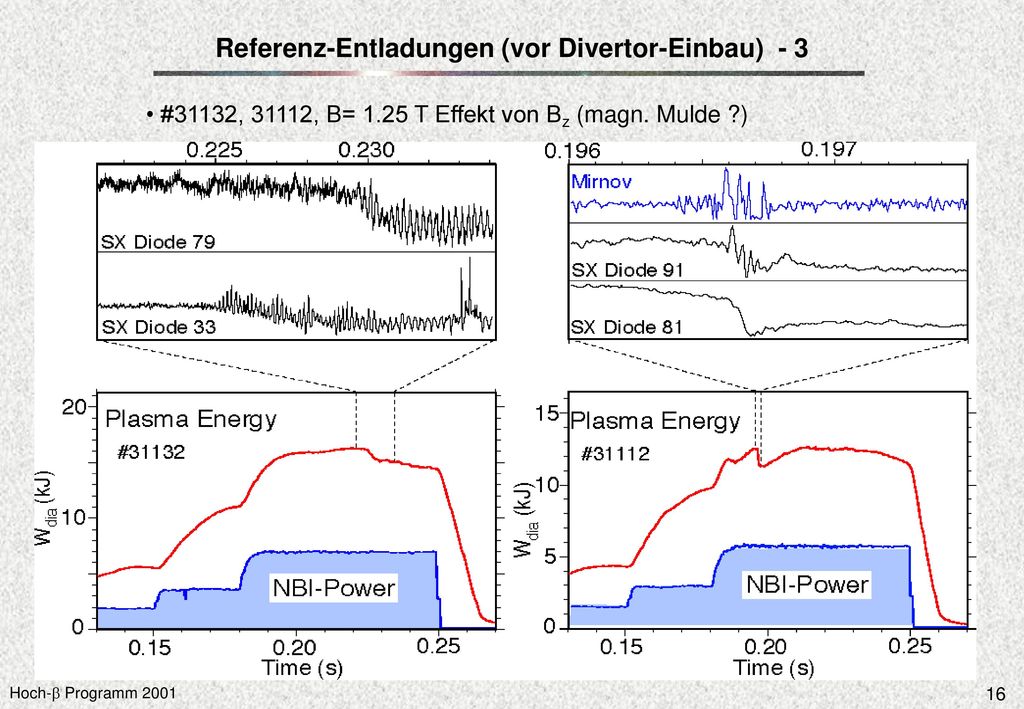

16 Referenz-Entladungen (vor Divertor-Einbau) - 3
• #31132, 31112, B= 1.25 T Effekt von Bz (magn. Mulde ?)

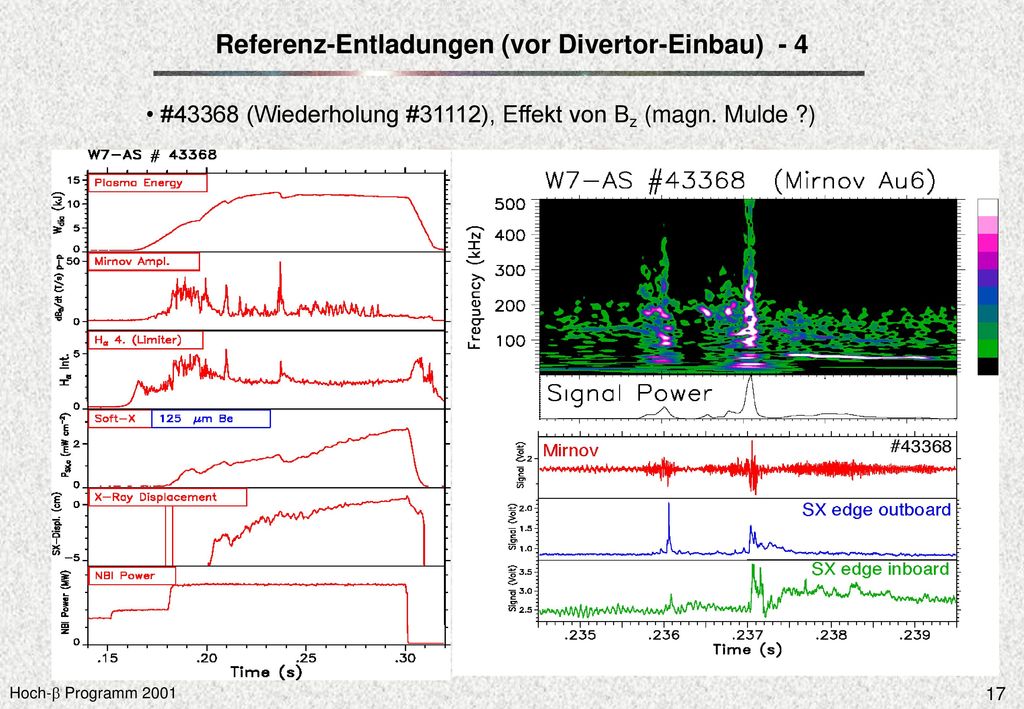

17 Referenz-Entladungen (vor Divertor-Einbau) - 4
• #43368 (Wiederholung #31112), Effekt von Bz (magn. Mulde ?)

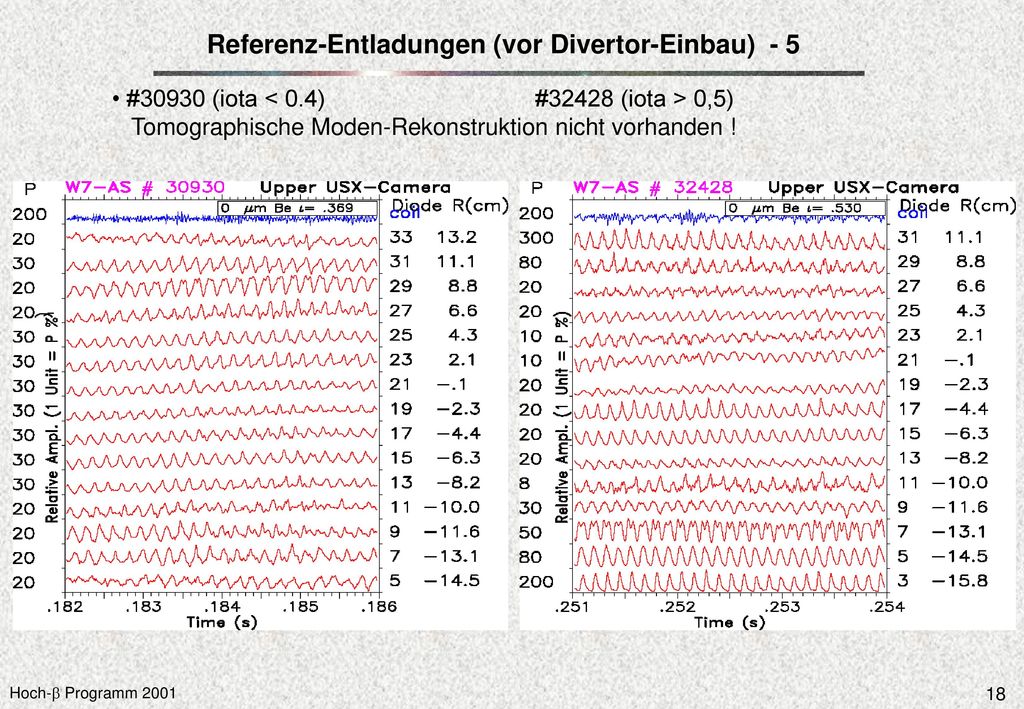

18 Referenz-Entladungen (vor Divertor-Einbau) - 5
• #30930 (iota < 0.4) #32428 (iota > 0,5) Tomographische Moden-Rekonstruktion nicht vorhanden !

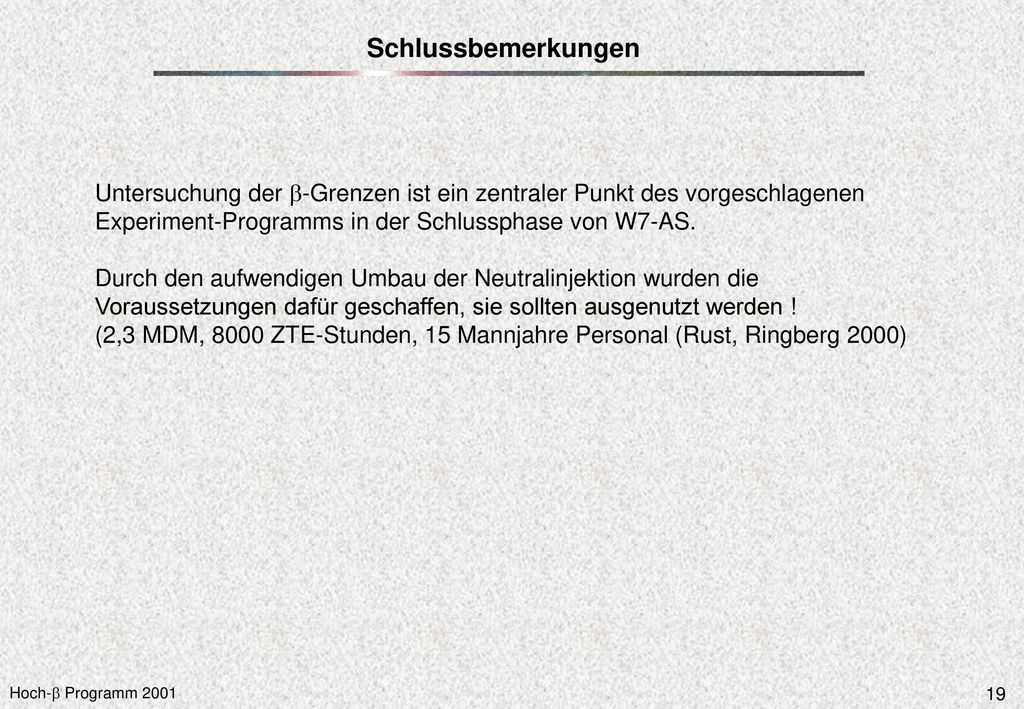

19 Schlussbemerkungen Untersuchung der b-Grenzen ist ein zentraler Punkt des vorgeschlagenen Experiment-Programms in der Schlussphase von W7-AS. Durch den aufwendigen Umbau der Neutralinjektion wurden die Voraussetzungen dafür geschaffen, sie sollten ausgenutzt werden ! (2,3 MDM, 8000 ZTE-Stunden, 15 Mannjahre Personal (Rust, Ringberg 2000)
