1 Gerhard Gröger Proseminar Geoinformation II WS 2003/2004
Modelle und Formate Gerhard Gröger Proseminar Geoinformation II WS 2003/2004

2 Übersicht Welche Datenformate gibt es in ArcGIS?
Bezug zur Vorlesung GIS I Vektorformate Shapefiles Coverages Geodatabase Netze Tabellen (ohne Raumbezug) Raster TINs (Dreiecksvermaschungen) Sonstige G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

3 Modelle und Formate: GIS I und ArcGIS
Vorlesung GIS I Vektor Spagetti Knoten-Kanten-Struktur (Geflügelte Kanten) Netze TINs (Unregelmäßige Dreiecksvermaschung Raster Tabellen ArcGIS Vektor Shapefile Geodatabase Coverage TINs Raster Tables G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

4 Wh. GIS I: Spagetti Flächen: x y A B C A: 2.0 0.0 5.0 1.0 7.0 3.0
B: C: x y Wh. GIS I: Spagetti ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) A B C G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

5 Umsetzung von Spaghetti in ArcGIS
Shapefiles Geodatabase G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

6 Shapefile: Tabellenstruktur
Identifier Fläche/Umfang (automatisch berechnet) Geometrie beliebige Attribute G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

7 Shapefiles jedes Shapefile darf genau einen Geometrietyp haben
Geometrietypen: Punkt Polylinie Polygon Beschriftung G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

8 Geodatabase Speicherung in einer Datenbank Struktur:
Personal Database (.mdb) Relationale Datenbank (Oracle) (vgl. Vortrag 13) Struktur: Database Feature Dataset Feature Class Feature Class: Punkt, Polyline, Polygon Objektorientierte Konzepte: Verhalten/Methoden, Vererbung, Integritätsbedingungen (alles eingeschränkt) Basis für Topologie (Vortrag 8), Netze (Vortrag 9) G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

9 Wh. GIS I: Knoten- Maschen-Struktur
Kante End- knoten linke Masche Anfangs- knoten Wh. GIS I: Knoten- Maschen-Struktur rechte Masche E6 P1 E11 P2 P3 P6 P7 P8 P9 A B C P5 P4 E1 E2 E3 E4 E5 E7 E8 E9 E10 Außen E1 P1 P2 A Außen E2 P2 P3 A Außen E3 P3 P4 A B E4 P4 P5 A C E5 P5 P1 A Außen E6 P3 P6 B Außen Kanten: Knoten: P P G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

10 Umsetzung der Knoten-Maschen-Struktur in ArcGIS
Coverage Polygon-Coverages enthalten auch Linien- und Punkt-Coverages Linien-Coverages enthalten auch Punkt-Coverages G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

11 Kanten-Tabelle eines Coverage
G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

12 Wh. GIS I: Kartogramm des Liniennetzplanes
G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

13 Wh. GIS I: Graphen B Knoten Kanten Pfad A 1 4 3 2
G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

14 Umsetzung von Netzen/Graphen in ArcGIS
Network in der Geodatabase Vortrag 9: Versorgungsnetze G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

15 Netze/Graphen in ArcGIS: Geodatabase
G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

16 haben keinen Raumbezug, sonst wie Shapefile
Tabellen (Tables) vgl. Vorlesung GIS I haben keinen Raumbezug, sonst wie Shapefile Verknüpfung von raumbezogenen Daten und Tabellen: Vortrag 4 G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

17 Tabelle in ArcGIS G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

18 Wh. GIS I + Diskrete Mathe: delaunay triangulation
voronoi diagram delaunay triangulation G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

19 TIN in ArcGIS (Vortrag 12: Geländemodelle)
G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

20 TIN in ArcGIS (Vortrag 12: Geländemodelle)
G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

21 Raster: Höhenmodell (Vortrag 10 (Raster) und 12 (Geländemodelle))
G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

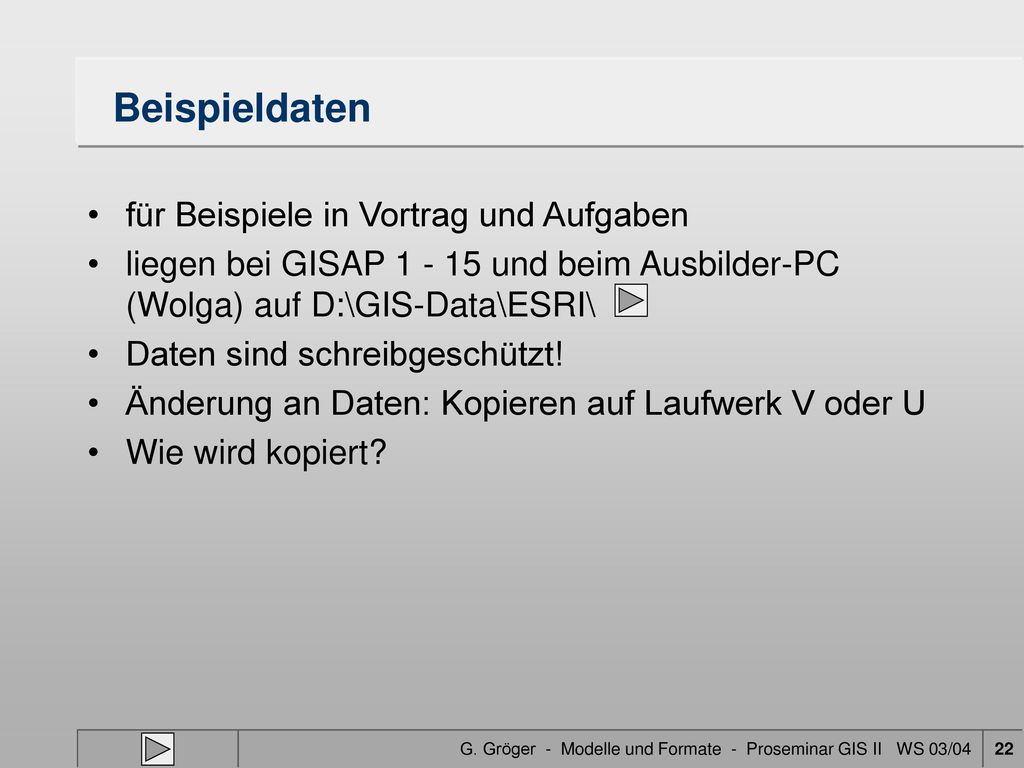

22 Beispieldaten für Beispiele in Vortrag und Aufgaben
liegen bei GISAP und beim Ausbilder-PC (Wolga) auf D:\GIS-Data\ESRI\ Daten sind schreibgeschützt! Änderung an Daten: Kopieren auf Laufwerk V oder U Wie wird kopiert? G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

23 Beispieldaten im GIS-Labor
G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

24 1. Aufgabe Legt die beiden Feature Classes aus der Geodatabase
flood_polygon und parcels_polygon aus der Geodatabase D:\GIS-Data\ESRI\Tutorial\ArcTutor\Getting_Started\ Greenvalley\Data\GreenvalleyDB.mdb in ArcMap übereinander G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

25 Kopieren von Daten 2 Shapefiles in ArcCatalog: dieselben Shapefiles
im Windows Explorer: zum Kopieren ArcCatalog verwenden! Drag and Drop G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

26 Konvertieren von Daten
oft werden Daten in einem anderen Format benötigt, in dem sie nicht vorliegen Konvertierung: Umwandlung von einem Format in ein anderes ArcToolbox / ArcCatalog Bsp.: Konvertierung eines Shapefile in ein Coverage Export from Shapefile G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

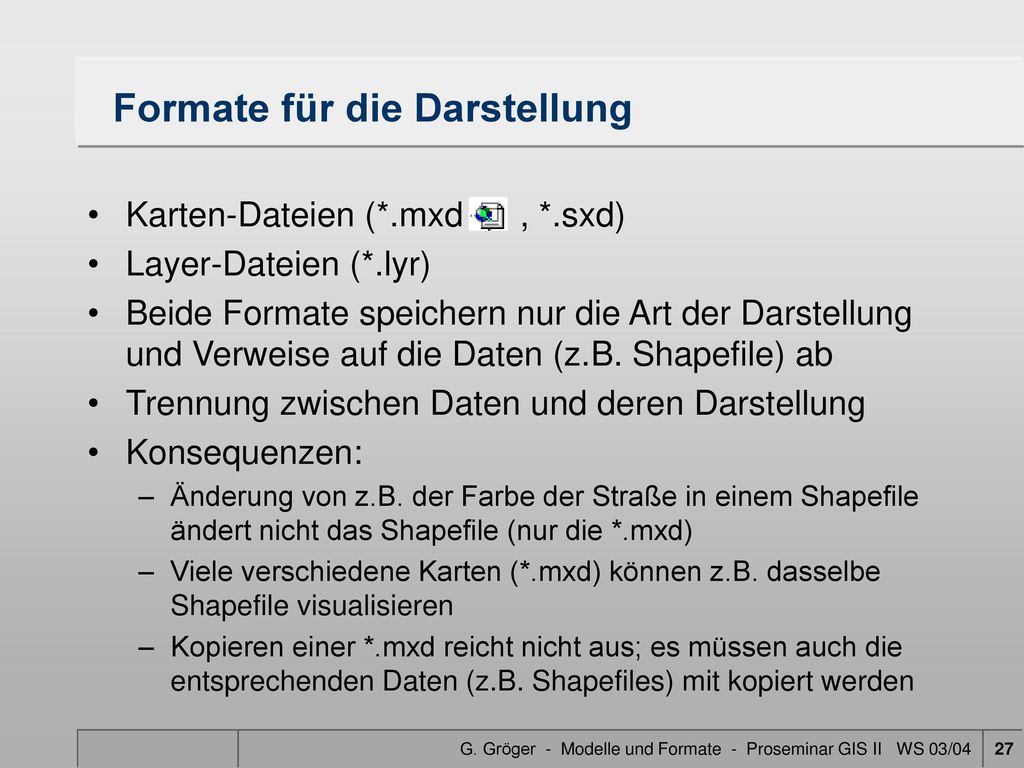

27 Formate für die Darstellung
Karten-Dateien (*.mxd , *.sxd) Layer-Dateien (*.lyr) Beide Formate speichern nur die Art der Darstellung und Verweise auf die Daten (z.B. Shapefile) ab Trennung zwischen Daten und deren Darstellung Konsequenzen: Änderung von z.B. der Farbe der Straße in einem Shapefile ändert nicht das Shapefile (nur die *.mxd) Viele verschiedene Karten (*.mxd) können z.B. dasselbe Shapefile visualisieren Kopieren einer *.mxd reicht nicht aus; es müssen auch die entsprechenden Daten (z.B. Shapefiles) mit kopiert werden G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

28 2. Aufgabe Öffnet die Datei D:\GIS-Data\ESRI\Tutorial\Arc Tutor\ Arc Reader and Publisher\Gulf of St. Lawrence.mxd mit ArcMap Kopiert nur diese Datei Gulf of St. Lawrence.mxd auf Euer Home-Verzeichnis. Welche Probleme treten auf? Behebt diese Probleme Ändert die Farbe der Straßen und speichert diese Änderung ab G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

29 Organisatorisches zum Seminar
meldet Euch rechtzeitig bei Eurem Betreuer (Spickermann oder Gröger) legt nach dem Vortrag Eure ppt-Datei auf fuer_alle\Proseminar GIS II ab. Dateiname = Datum + Euer Nachname, z.B groeger.ppt Fügt eine Folie mit der verwendeten Literatur am Ende hinzu Falls Ihr Abbildungen aus anderen Quellen (z.B. Buch oder WWW) verwendet, gebt die Quelle in der Folie an G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04

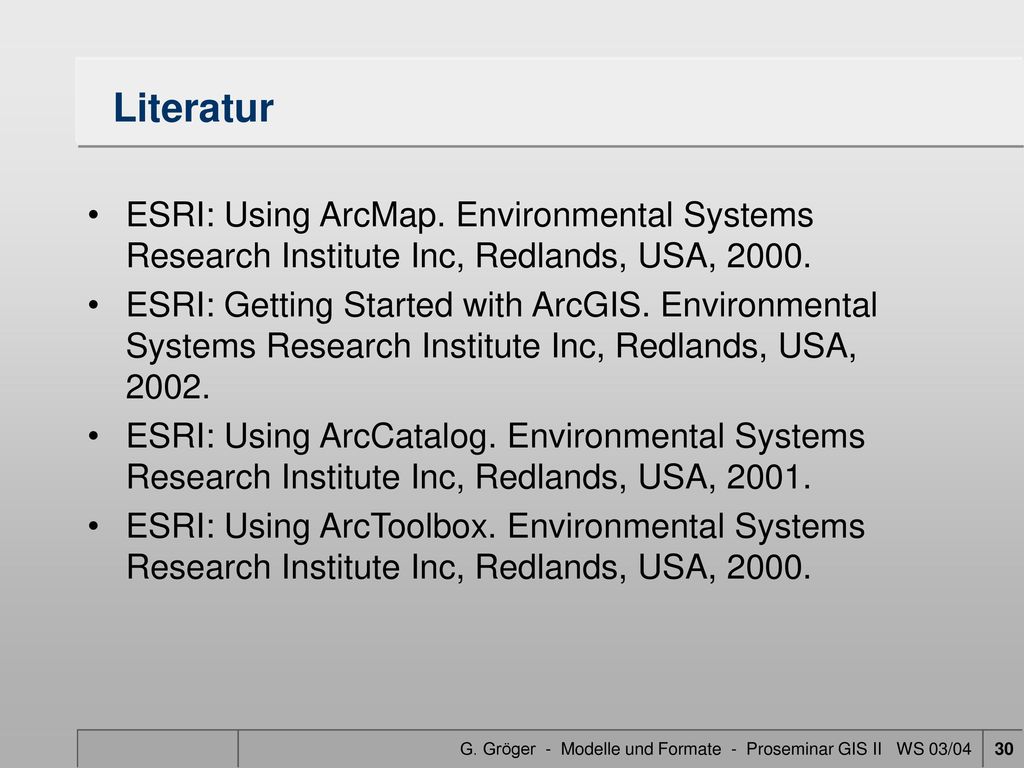

30 Literatur ESRI: Using ArcMap. Environmental Systems Research Institute Inc, Redlands, USA, 2000. ESRI: Getting Started with ArcGIS. Environmental Systems Research Institute Inc, Redlands, USA, 2002. ESRI: Using ArcCatalog. Environmental Systems Research Institute Inc, Redlands, USA, 2001. ESRI: Using ArcToolbox. Environmental Systems Research Institute Inc, Redlands, USA, 2000. G. Gröger - Modelle und Formate - Proseminar GIS II WS 03/04
