1 Massenstrom-Messung in Sondergasen
Marktdefinition Mit unseren Sensoren kann nicht nur Luft gemessen werden, sondern im Prinzip jedes unbrennbare Gas. Das eröffnet uns zusätzliche Märkte, die bisher nur unzureichend angegangen wurden. Industriell genutzte Gase werden in großem Umfang eingesetzt. Sie dienen zum einen als sogenannte Schutzgase, um zum Beispiel das Oxidieren von Materialien zu verhindern oder sie werden in chemischen Prozessen verarbeitet. Absolut dominierend bei den industriellen Gasen ist dabei das Gas Stickstoff N2, das als Schutzgas zum Beispiel bei der Verarbeitung und Verpackung von Lebensmitteln eingesetzt wird oder auch als zum Beispiel Zinn beim Lötprozess vor dem verzundern schützt. Weitere sehr häufig eingesetzte Gase sind Kohlendioxid, Sauerstoff und Argon. Einsatzgebiete Gas-Verbrauchsmessung, Volumenstrom-Messung und –Regelung in Rohren von DN 25 bis DN 1000. Zielkunden Industriebetriebe der Metallveredelung, Nahrungsmittelindustrie, Maschinen und Anlagenbauer von Verpackungs- und Abfüllanlagen, Metallveredelungsanlagen, Löt und Schweissanlagen, chemischen Prozessanlagen. Referenzkunden Ceramic Technology, Berlin (N2 ) Saint Gobain Glas, Stolberg (Formiergas) Horwarth, Oststeinbeck (N2) Dr. Kieninger, Baltmannsweiler (Argon)

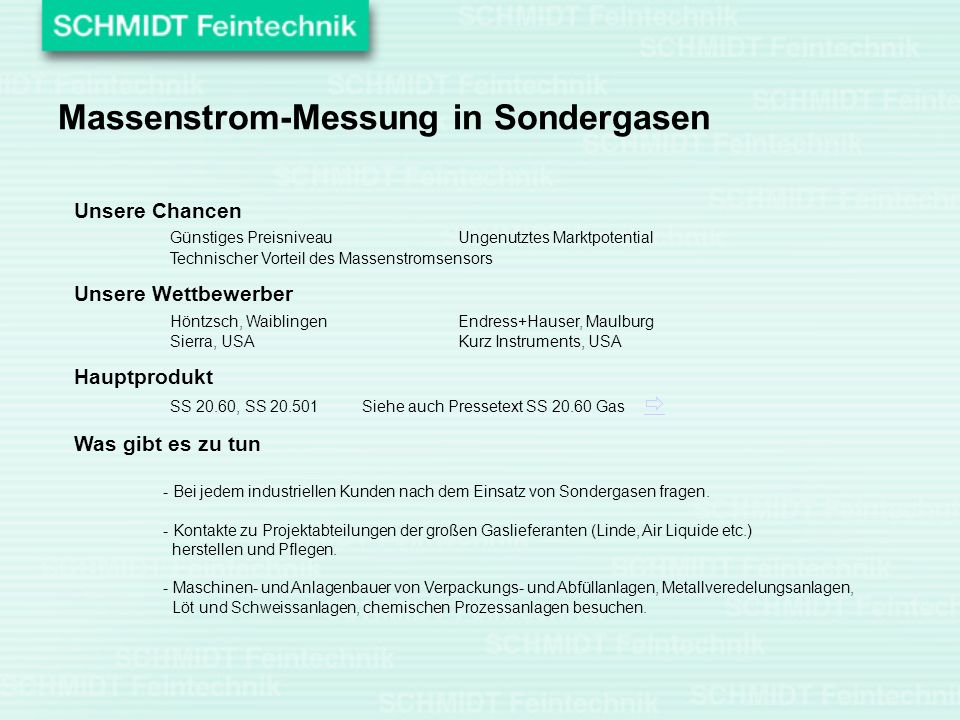

2 Massenstrom-Messung in Sondergasen
Unsere Chancen Günstiges Preisniveau Ungenutztes Marktpotential Technischer Vorteil des Massenstromsensors Unsere Wettbewerber Höntzsch, Waiblingen Endress+Hauser, Maulburg Sierra, USA Kurz Instruments, USA Hauptprodukt SS 20.60, SS Siehe auch Pressetext SS Gas  Was gibt es zu tun - Bei jedem industriellen Kunden nach dem Einsatz von Sondergasen fragen. - Kontakte zu Projektabteilungen der großen Gaslieferanten (Linde, Air Liquide etc.) herstellen und Pflegen. - Maschinen- und Anlagenbauer von Verpackungs- und Abfüllanlagen, Metallveredelungsanlagen, Löt und Schweissanlagen, chemischen Prozessanlagen besuchen.

3 Massenstrom-Messung in Sondergasen
Welche Gase können wir heute messen ? Luft / Druckluft Stickstoff (k=1) Argon (k=1,57) Formiergas (k=0,78) Messbereich in Echtgas = Messbereich in Luft x k Welche Gase sind in Zukunft geplant ? Sauerstoff (Anfang 2003) Kohlendioxid Andere Gase auf Anfrage

4 Massenstrom-Messung in Sondergasen
Was muß man beim Messen in Sondergasen berücksichtigen ? Der SCHMIDT Sensor wird immer in Luft abgeglichen. Durch Umrechnung wird der entsprechende Strömungswert im gewünschten Gas ermittelt. Eine Kalibrierung in Echtgas dient der Ermittlung des korrekten Umrechnungsfaktors. Es findet dabei kein Abgleich auf das gewünschte Gas statt ! Die Verträglichkeit des Sensormaterials mit dem Gas muss überprüft werden. Soweit nötig und möglich kann der Einsatz besonderer Materialien (= Sensor-Sonderausführung) erforderlich sein Die Messgenauigkeit ist geringer als bei Luft und Stickstoff Der Messbereich kann eingeschränkt sein Manche Gase (z.B. CO2) verändern mit Druck und Temperatur ihre Eigenschaften so daß bei größeren Druck- oder Temperatur-Schwankungen mit zusätzlichen Messwertabweichungen zu rechnen ist

5 Massenstrom-Messung in Sondergasen
Wie können wir andere Gase anbieten ? Nur nicht brennbare Gase sind möglich SS ist der Standardsensor, SS 20.50x ist auch möglich. Vor Einsatz in einem Sondergas immer erst in Abteilung VS anfragen. Eine Kalibrierung in Echtgas kann notwendig sein und wird zusätzlich in Rechnung gestellt. Dadurch verteuert sich der Sensorpreis unter Umständen spürbar. Mit Lieferzeiten um 8 Wochen rechnen

6 Massenstrom-Messung in Sondergasen
Was muss bei Anfrage genannt werden ? Genaue Beschreibung der Gasart (technische Gase haben viele Varianten !) Gewünschter Messbereich von / bis Druckbereich von / bis Temperaturbereich von / bis Durchmesser des Messrohres Gewünschte Genauigkeit Echtgaskalibrierung gewünscht ? Anzahl benötigter Sensoren
