1. Grundkörper: Verschmelzung Zylinder mit Pyramide

Präsentation zum Thema: "1. Grundkörper: Verschmelzung Zylinder mit Pyramide"—  Präsentation transkript:

1 1. Grundkörper: Verschmelzung Zylinder mit Pyramide
Halbkreis x y z G1 -80 10 G2 -20 15 G3 -35 30 G4 -40 50 G5 70 G6 85 G7 90 G7 Pyramide Höhe 160 E4 G6 E3 x y z E1 -80 E2 E3 80 E4 G5 0,0,0 G4 G1 G3 G2 E1 E2

2 2.1. Schnitt parallel zur xy-Ebene in der Höhe von 15
Koordinaten der 7 Punkte x y z P1 -75 10 P2 -52,5 -20 15 P3 P4 P5 P6 P7 0,0,0 P2 P1

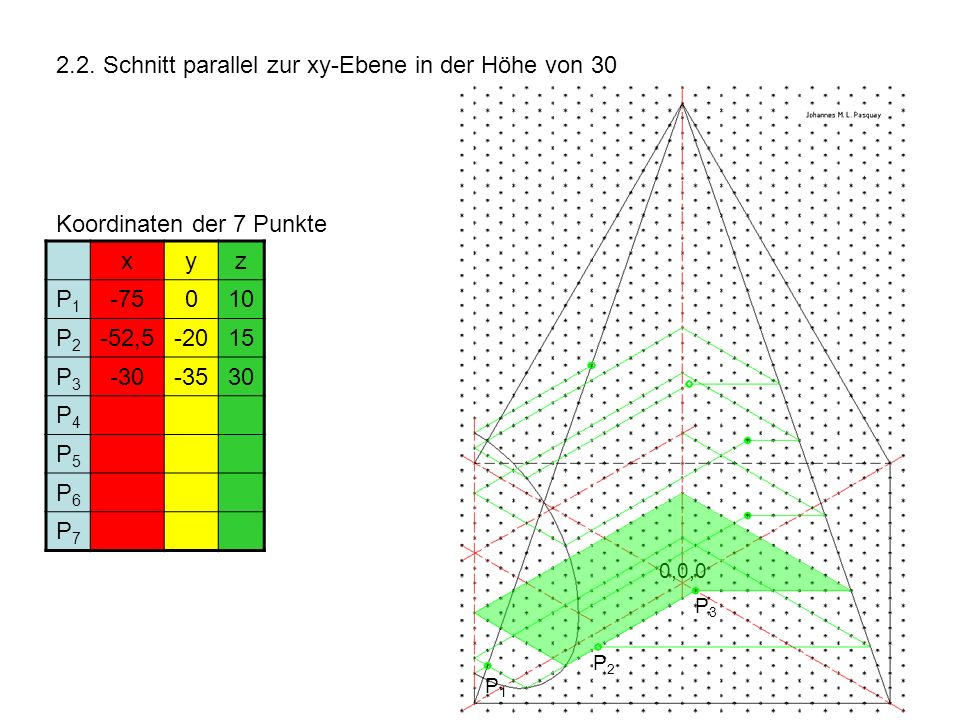

3 2.2. Schnitt parallel zur xy-Ebene in der Höhe von 30
Koordinaten der 7 Punkte x y z P1 -75 10 P2 -52,5 -20 15 P3 -30 -35 30 P4 P5 P6 P7 0,0,0 P3 P2 P1

4 2.3. Schnitt parallel zur xy-Ebene in der Höhe von 50
Koordinaten der 7 Punkte x y z P1 -75 10 P2 -52,5 -20 15 P3 -30 -35 30 P4 -15 -40 50 P5 P6 P7 P4 0,0,0 P3 P2 P1

5 2.4. Schnitt parallel zur xy-Ebene in der Höhe von 70
Koordinaten der 7 Punkte x y z P1 -75 10 P2 -52,5 -20 15 P3 -30 -35 30 P4 -15 -40 50 P5 -10 70 P6 P7 P5 P4 0,0,0 P3 P2 P1

6 2.5. Schnitt parallel zur xy-Ebene in der Höhe von 85
Koordinaten der 7 Punkte x y z P1 -75 10 P2 -52,5 -20 15 P3 -30 -35 30 P4 -15 -40 50 P5 -10 70 P6 -17,5 85 P7 90 P7 P6 P5 P4 0,0,0 P3 P2 P1

7 3. Spiegeln der Punkte an der xz-Ebene
Neue Koordinaten der 5 gespiegelten Punkte x y z P1 -75 10 P2‘ -52,5 20 15 P3 ‘ -30 35 30 P4 ‘ -15 40 50 P5 ‘ -10 70 P6 ‘ -17,5 85 P7 -35 90 P6 ‘ P5 ‘ P7 P4 ‘ P3 ‘ P2 ‘ 0,0,0 P1

8 4. Spiegeln der Punkte an der yz-Ebene
Neue Koordinaten der 5 gespiegelten Punkte x y z P1 ‘ 75 10 P2‘‘/ P2‘‘‘ 52,5 ±20 15 P3 ‘‘/ P3‘‘‘ 30 ± 35 P4 ‘‘/ P4‘‘‘ ± 40 50 P5 ‘‘/ P5‘‘‘ 70 P6 ‘‘/ P6‘‘‘ 17,5 ± 20 85 P7 ‘ 35 90 P7 ‘ P6 ‘‘‘ P5 ‘‘‘ P6 ‘‘ P4 ‘‘‘ P3 ‘‘‘ P5 ‘‘ P1 ‘ P2 ‘‘‘ P4 ‘‘ P2 ‘‘ P3 ‘‘ 0,0,0

9 5. Geometrische Zeichnung
