FAST LTA an alternative to tape? We tested it.

Präsentation zum Thema: "FAST LTA an alternative to tape? We tested it."—  Präsentation transkript:

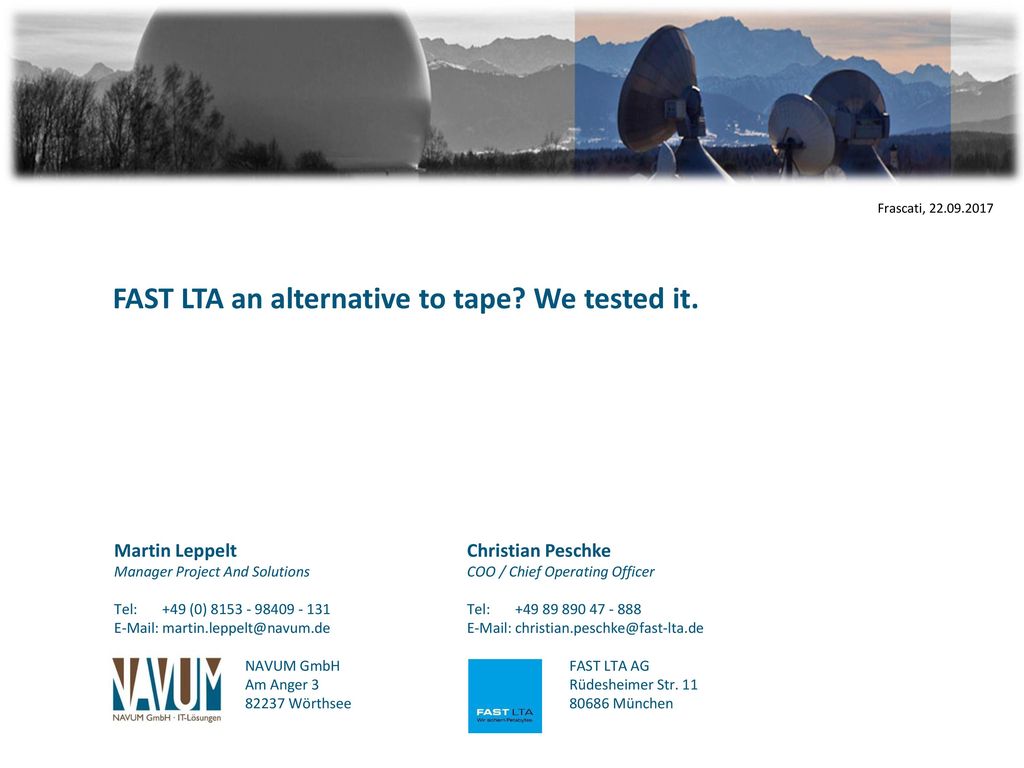

1 FAST LTA an alternative to tape? We tested it.
Frascati, FAST LTA an alternative to tape? We tested it.  Martin Leppelt Manager Project And Solutions Tel:      +49 (0) NAVUM GmbH Am Anger 3 82237 Wörthsee Christian Peschke COO / Chief Operating Officer Tel:      FAST LTA AG Rüdesheimer Str München

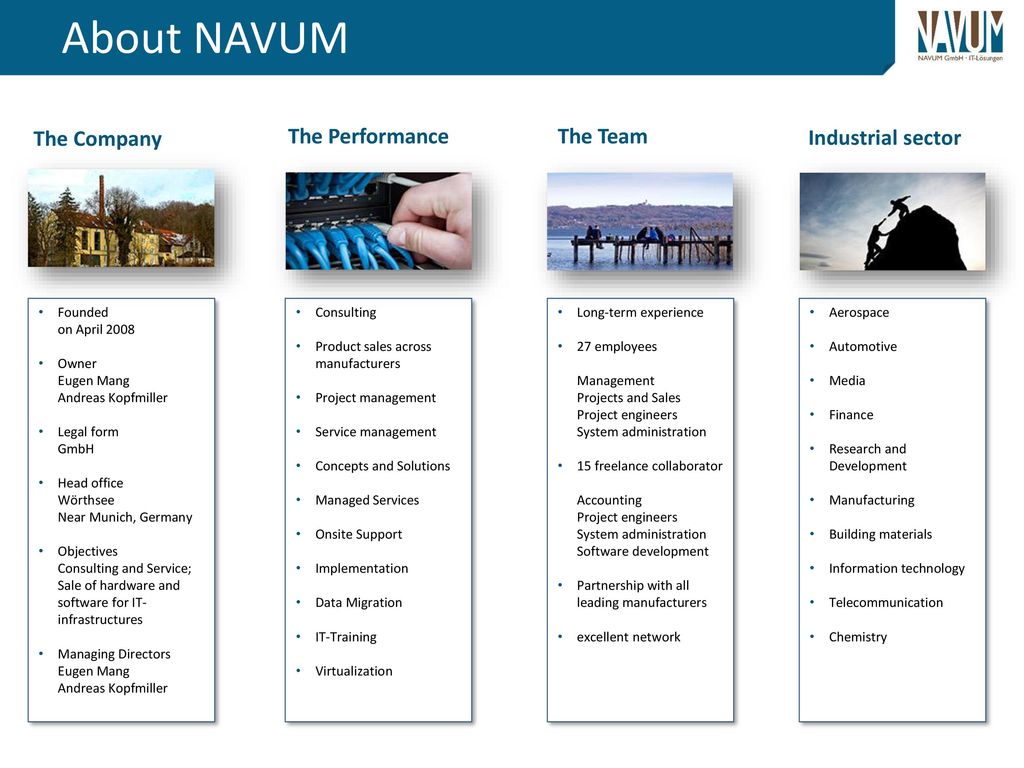

2 About NAVUM The Company The Performance The Team Industrial sector
Founded on April 2008 Owner Eugen Mang Andreas Kopfmiller Legal form GmbH Head office Wörthsee Near Munich, Germany Objectives Consulting and Service; Sale of hardware and software for IT-infrastructures Managing Directors Eugen Mang Andreas Kopfmiller Consulting Product sales across manufacturers Project management Service management Concepts and Solutions Managed Services Onsite Support Implementation Data Migration IT-Training Virtualization Long-term experience 27 employees Management Projects and Sales Project engineers System administration 15 freelance collaborator Accounting Project engineers System administration Software development Partnership with all leading manufacturers excellent network Aerospace Automotive Media Finance Research and Development Manufacturing Building materials Information technology Telecommunication Chemistry

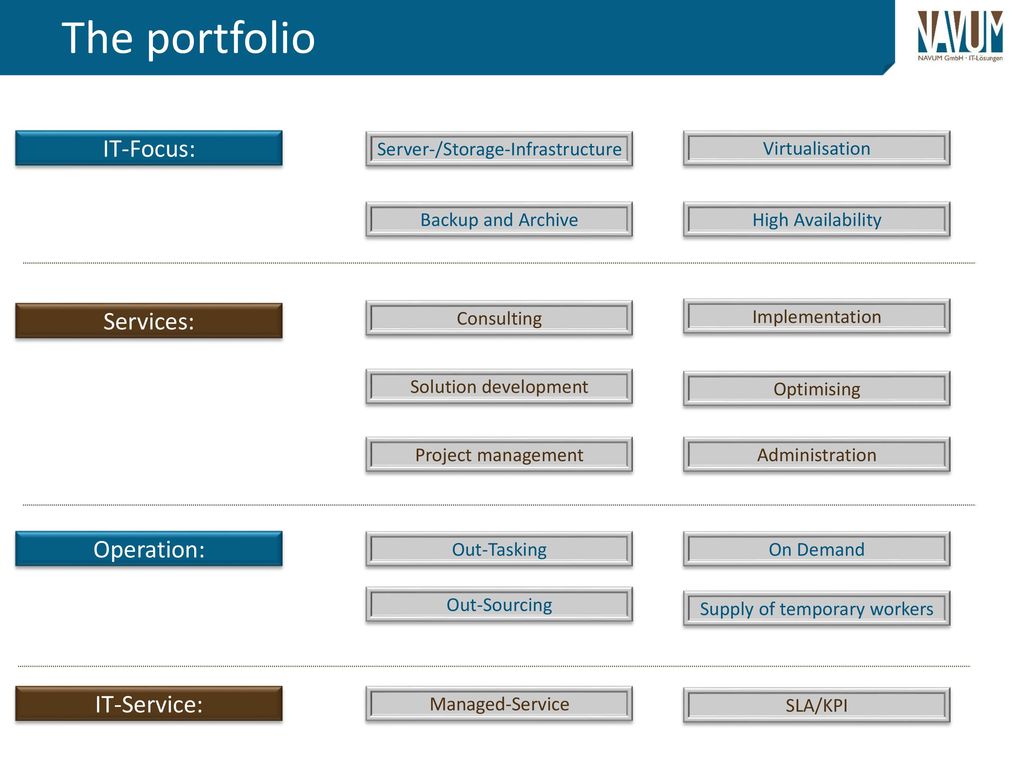

3 The portfolio IT-Focus: Services: Operation: IT-Service:
Server-/Storage-Infrastructure Virtualisation Backup and Archive High Availability Services: Consulting Implementation Solution development Optimising Project management Administration Operation: Out-Tasking On Demand Out-Sourcing Supply of temporary workers IT-Service: Managed-Service SLA/KPI

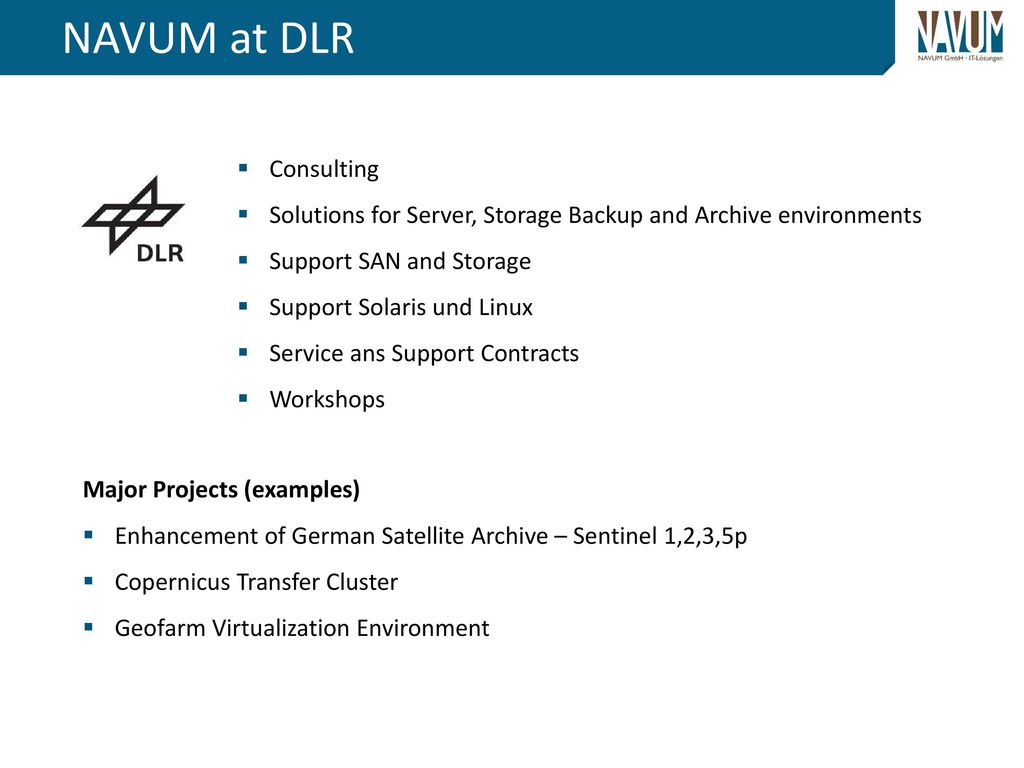

4 NAVUM at DLR Consulting
Solutions for Server, Storage Backup and Archive environments Support SAN and Storage Support Solaris und Linux Service ans Support Contracts Workshops Major Projects (examples) Enhancement of German Satellite Archive – Sentinel 1,2,3,5p Copernicus Transfer Cluster Geofarm Virtualization Environment

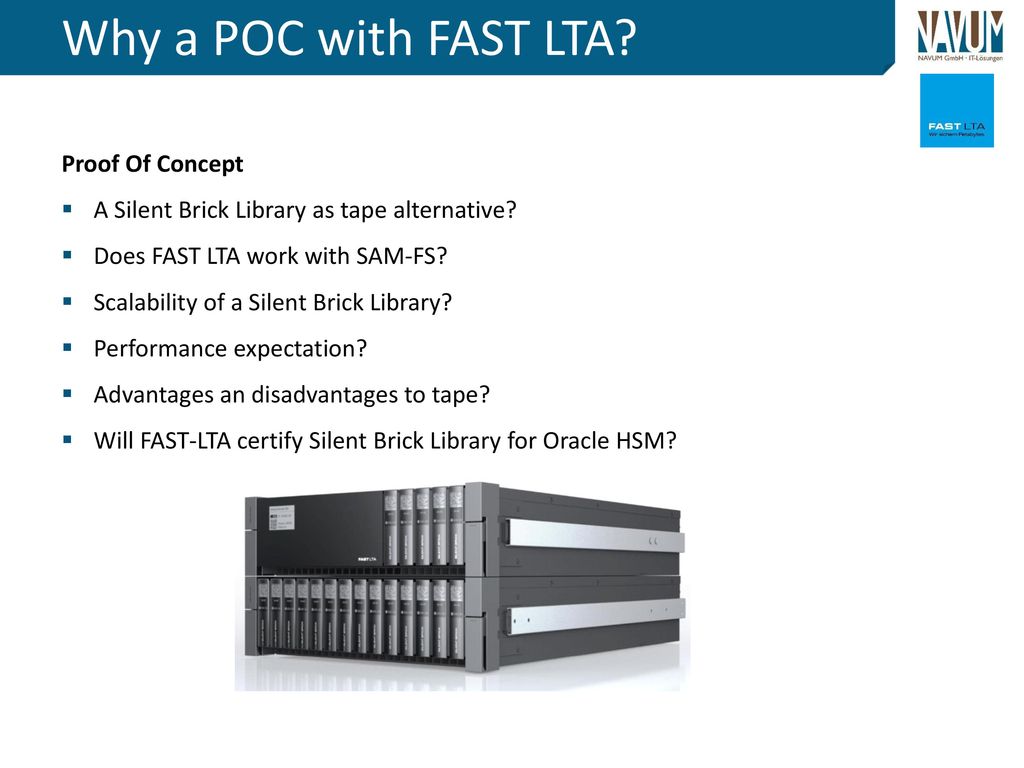

5 Why a POC with FAST LTA? Proof Of Concept
A Silent Brick Library as tape alternative? Does FAST LTA work with SAM-FS? Scalability of a Silent Brick Library? Performance expectation? Advantages an disadvantages to tape? Will FAST-LTA certify Silent Brick Library for Oracle HSM? Kunde wollte wissen, ob FAST LTA eine Alternative zu Tape darstellt. Funktioniert FAST LTA mit SAM-FS? Handling – Spin Down / Up

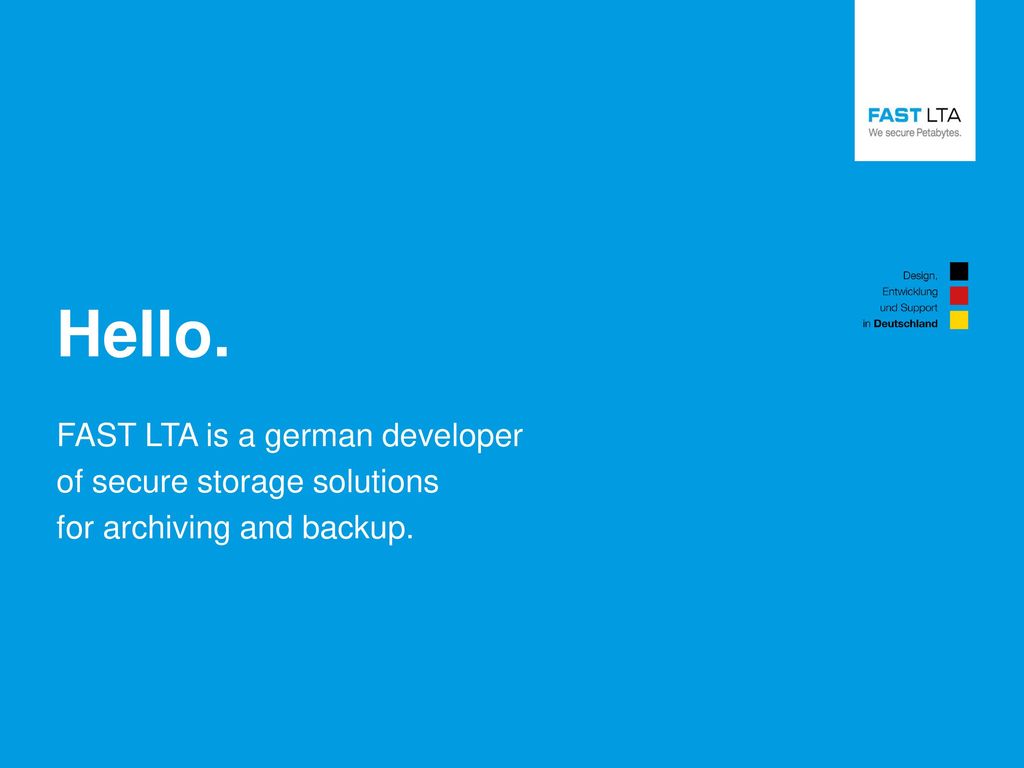

6 Hello. FAST LTA is a german developer of secure storage solutions
for archiving and backup.

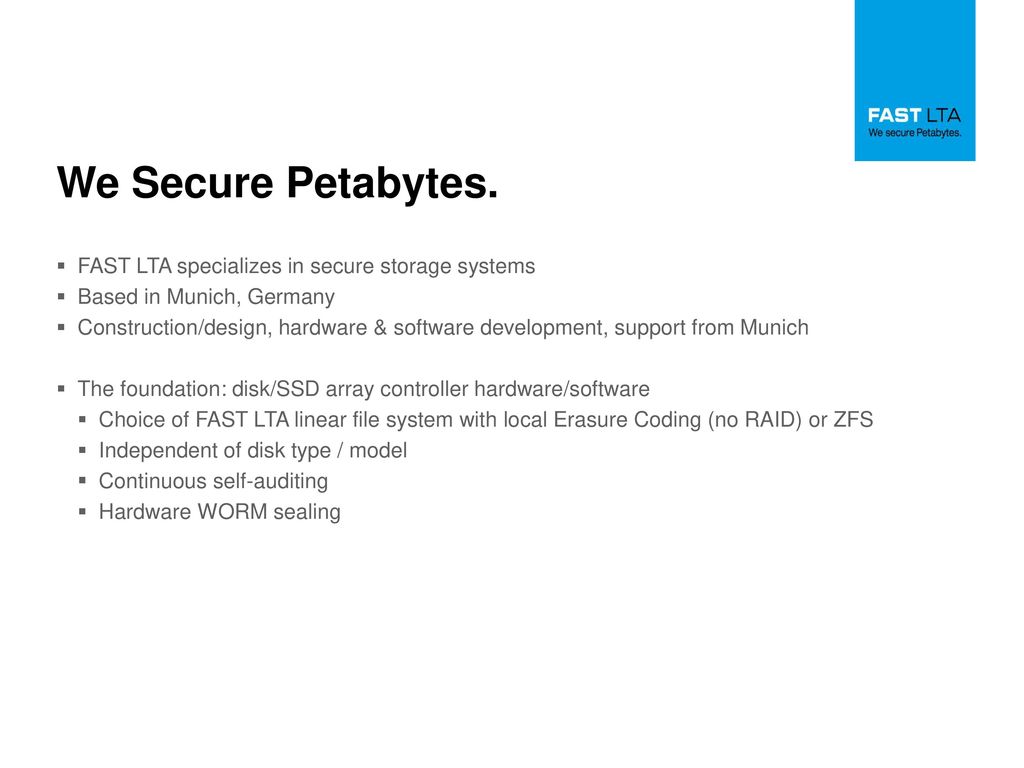

7 We Secure Petabytes. FAST LTA specializes in secure storage systems
Based in Munich, Germany Construction/design, hardware & software development, support from Munich The foundation: disk/SSD array controller hardware/software Choice of FAST LTA linear file system with local Erasure Coding (no RAID) or ZFS Independent of disk type / model Continuous self-auditing Hardware WORM sealing

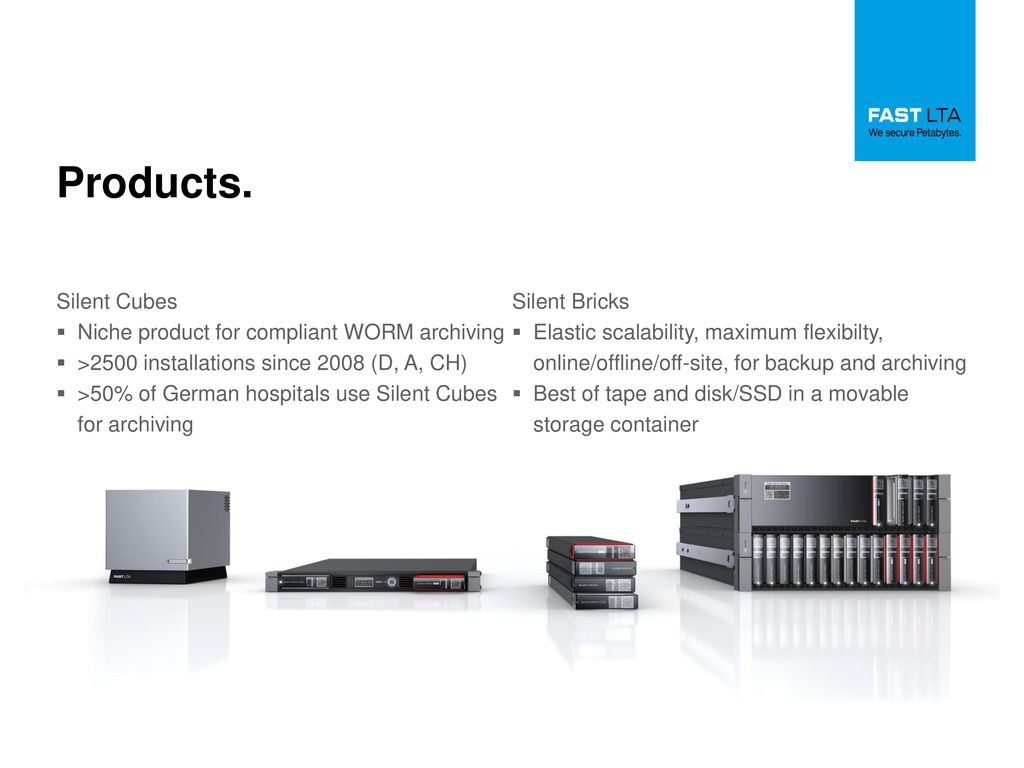

8 Products. Silent Cubes Silent Bricks
Niche product for compliant WORM archiving Elastic scalability, maximum flexibilty, online/offline/off-site, for backup and archiving >2500 installations since 2008 (D, A, CH) >50% of German hospitals use Silent Cubes for archiving Best of tape and disk/SSD in a movable storage container

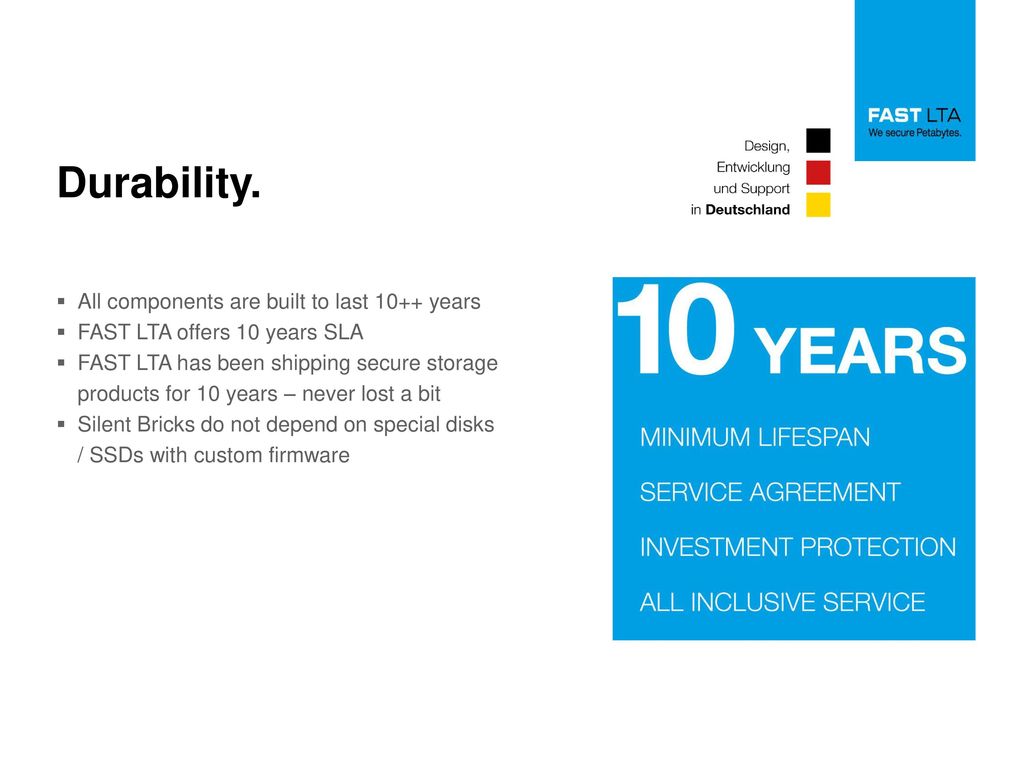

9 Durability. All components are built to last 10++ years
FAST LTA offers 10 years SLA FAST LTA has been shipping secure storage products for 10 years – never lost a bit Silent Bricks do not depend on special disks / SSDs with custom firmware

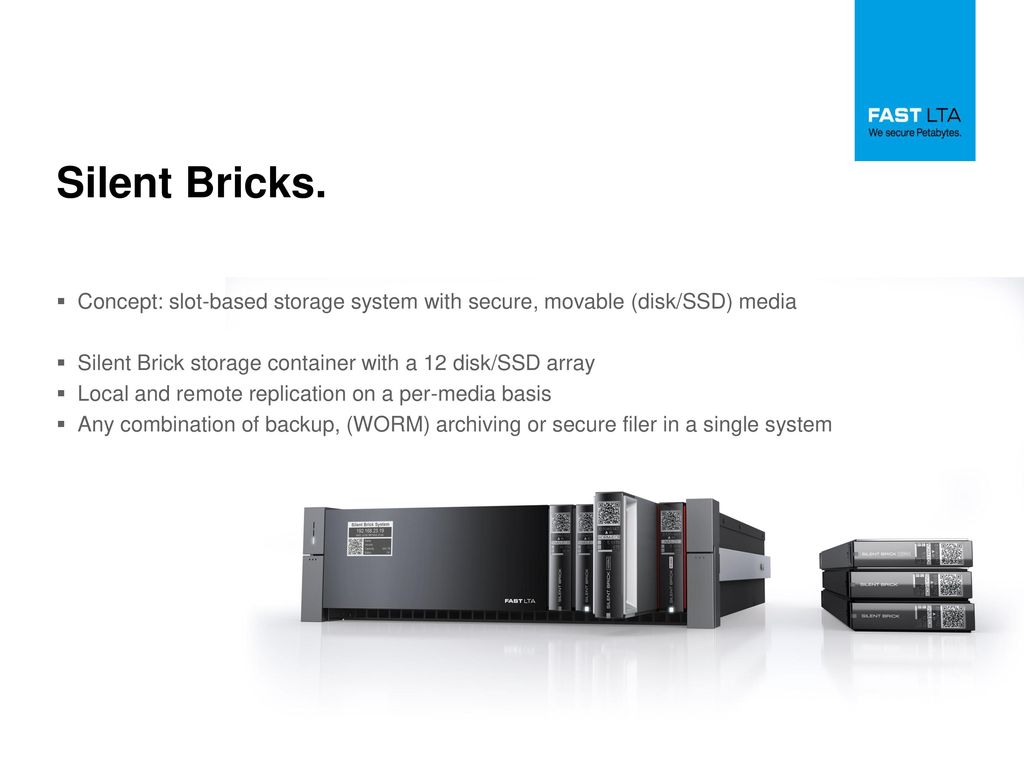

10 Silent Bricks. Concept: slot-based storage system with secure, movable (disk/SSD) media Silent Brick storage container with a 12 disk/SSD array Local and remote replication on a per-media basis Any combination of backup, (WORM) archiving or secure filer in a single system

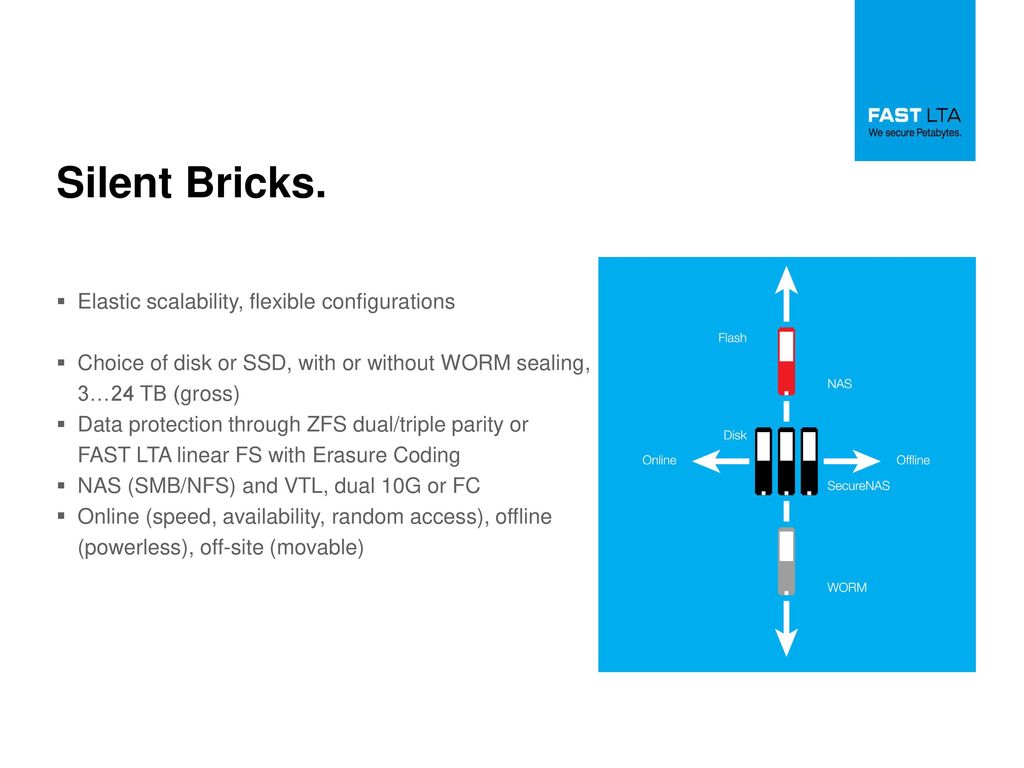

11 Silent Bricks. Elastic scalability, flexible configurations
Choice of disk or SSD, with or without WORM sealing, 3…24 TB (gross) Data protection through ZFS dual/triple parity or FAST LTA linear FS with Erasure Coding NAS (SMB/NFS) and VTL, dual 10G or FC Online (speed, availability, random access), offline (powerless), off-site (movable)

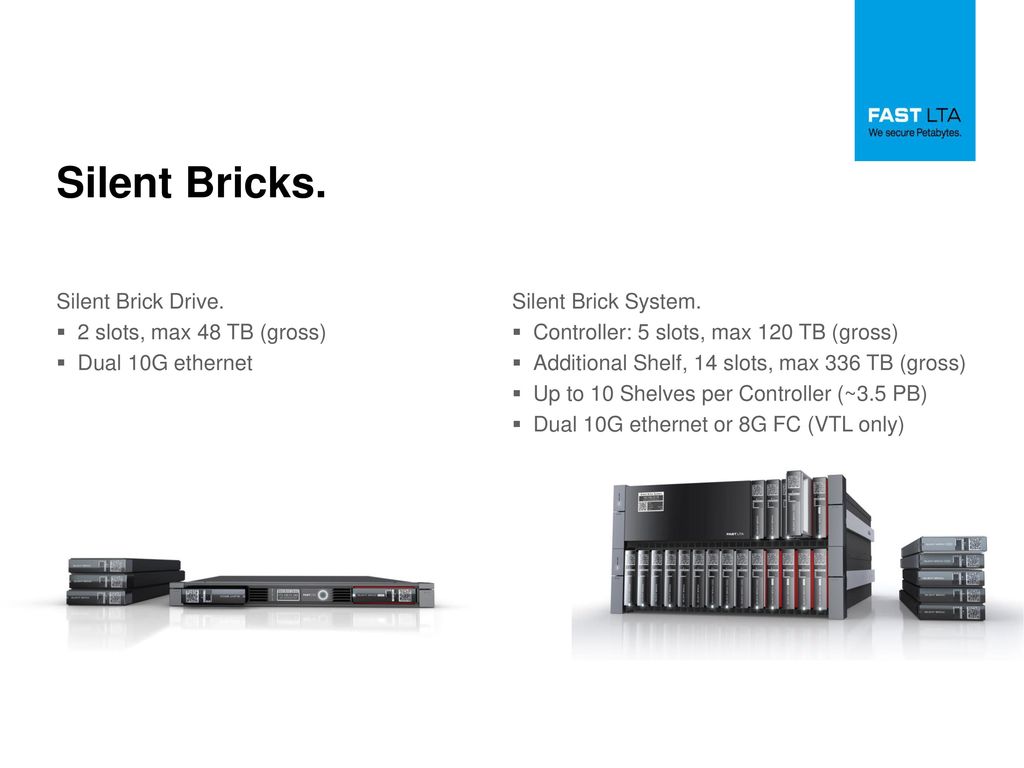

12 Silent Bricks. Silent Brick Drive. Silent Brick System.
2 slots, max 48 TB (gross) Controller: 5 slots, max 120 TB (gross) Dual 10G ethernet Additional Shelf, 14 slots, max 336 TB (gross) Up to 10 Shelves per Controller (~3.5 PB) Dual 10G ethernet or 8G FC (VTL only)

13 Replacing Tape. Movable media Random access Infinite media scalability
Instant availability (<10 sec spin-up) Slot-based online scalability Single tenant data separation Data protection Granular power management / true offline mode VTL: linear FS, Erasure Coding, 4-fold redundancy Linear read NAS: ZFS, dual/triple parity, Continuous Snapshots, replication Cueing Single file access >100 sec Single instance, no redundancy Optional WORM archiving

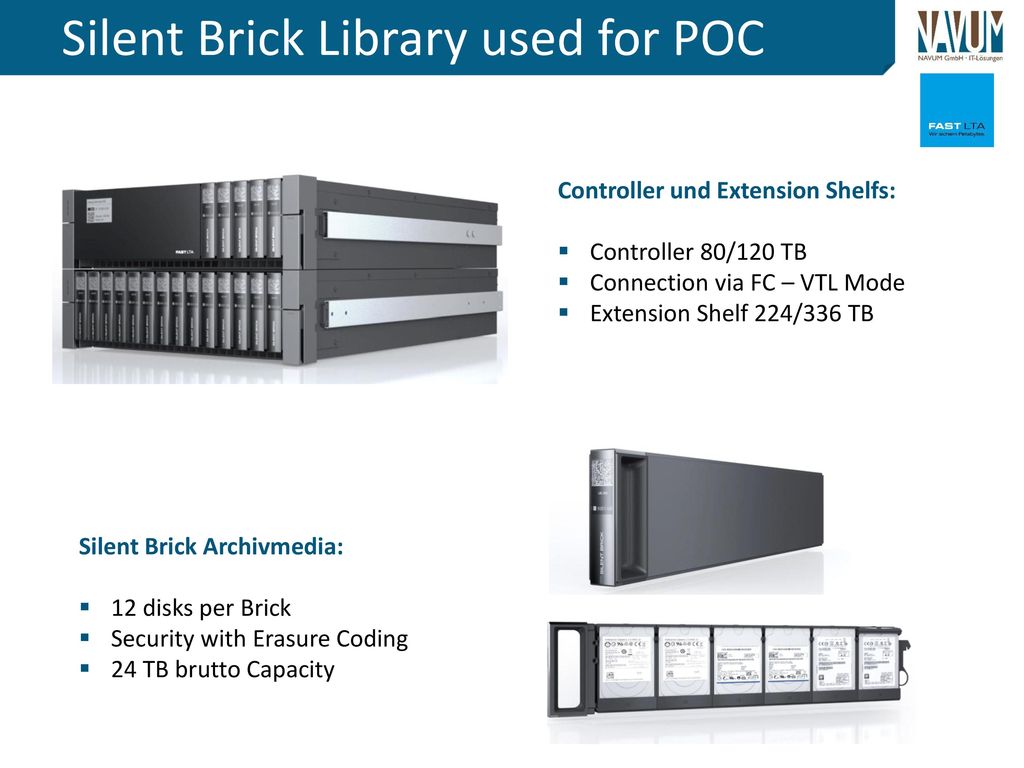

14 Silent Brick Library used for POC
Controller und Extension Shelfs: Controller 80/120 TB Connection via FC – VTL Mode Extension Shelf 224/336 TB Silent Brick Archivmedia: 12 disks per Brick Security with Erasure Coding 24 TB brutto Capacity SILENT BRICK SYSTEM und ich speichere Ihre Daten aus Backup- und Archivanwendungen kostenoptimiert, besonders sicher und unerreicht flexibel. Daten, die auf meinen Silent Bricks liegen, verfügen über eine integrierte Datensicherung, so dass die darauf gespeicherten Daten nicht zusätzlich über die herkömmlichen Backups gespeichert werden müssen. SILENT BRICK, ein stabiler Storage-Container mit 12 Festplatten, die über Erasure Coding geschützt sind. So können bis zu 4 Festplatten gleichzeitig ausfallen, ohne dass Daten verloren gehen. Meine Kapazität beträgt brutto 12 oder 24 TB. CONTROLLER, der die Dinge zusammenhält. Mit meinen 5 Slots für Silent Bricks stelle ich bis zu 60 oder sogar 120 TB (je nach Größe der Silent Bricks) Bruttokapazität zur Verfügung. EXTENSION SHELF, mit dem man das SILENT BRICK SYSTEM fast unbegrenzt erweitern kann. Meine 14 Slots bieten Platz für bis zu 168 bzw. 336 TB Bruttokapazität. Mit dem Controller und weiteren Shelves bin ich per SAS-Loop verbunden, was nicht nur schnell, sondern auch automatisch ausfallsicher ist.

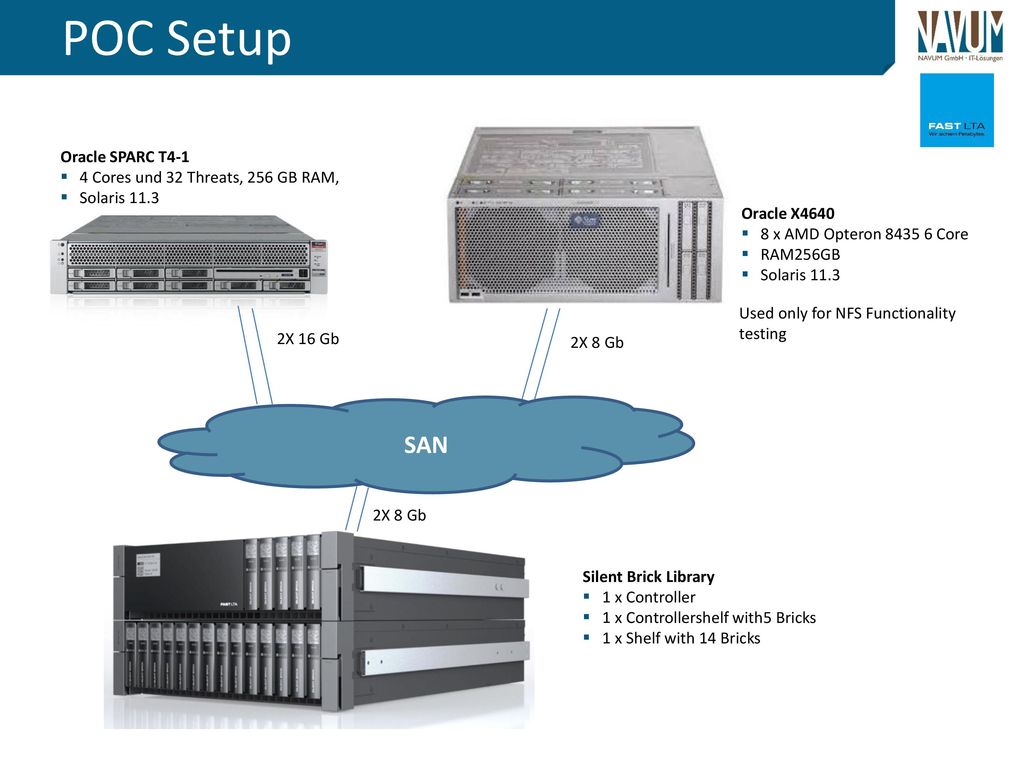

15 POC Setup SAN Oracle SPARC T4-1 4 Cores und 32 Threats, 256 GB RAM,
Solaris 11.3 Oracle X4640 8 x AMD Opteron Core RAM256GB Solaris 11.3 Used only for NFS Functionality testing 2X 16 Gb 2X 8 Gb SAN 2X 8 Gb T4-1 2X 16 GB HBA X4640 2X 8 GB HBA Anbindung über FC im VTL Modul Silent Brick Library 1 x Controller 1 x Controllershelf with5 Bricks 1 x Shelf with 14 Bricks

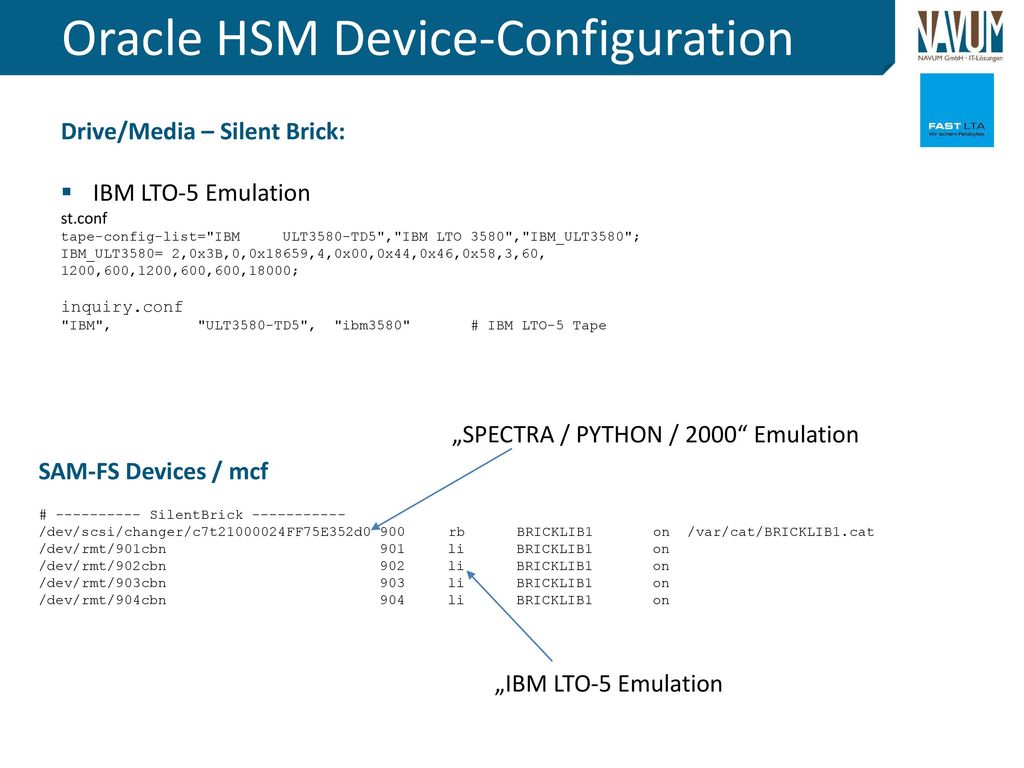

16 Oracle HSM Device-Configuration
Drive/Media – Silent Brick: IBM LTO-5 Emulation st.conf tape-config-list="IBM ULT3580-TD5","IBM LTO 3580","IBM_ULT3580"; IBM_ULT3580= 2,0x3B,0,0x18659,4,0x00,0x44,0x46,0x58,3,60, 1200,600,1200,600,600,18000; inquiry.conf "IBM", "ULT3580-TD5", "ibm3580" # IBM LTO-5 Tape „SPECTRA / PYTHON / 2000“ Emulation SAM-FS Devices / mcf # SilentBrick /dev/scsi/changer/c7t FF75E352d rb BRICKLIB on /var/cat/BRICKLIB1.cat /dev/rmt/901cbn li BRICKLIB on /dev/rmt/902cbn li BRICKLIB on /dev/rmt/903cbn li BRICKLIB on /dev/rmt/904cbn li BRICKLIB on „IBM LTO-5 Emulation

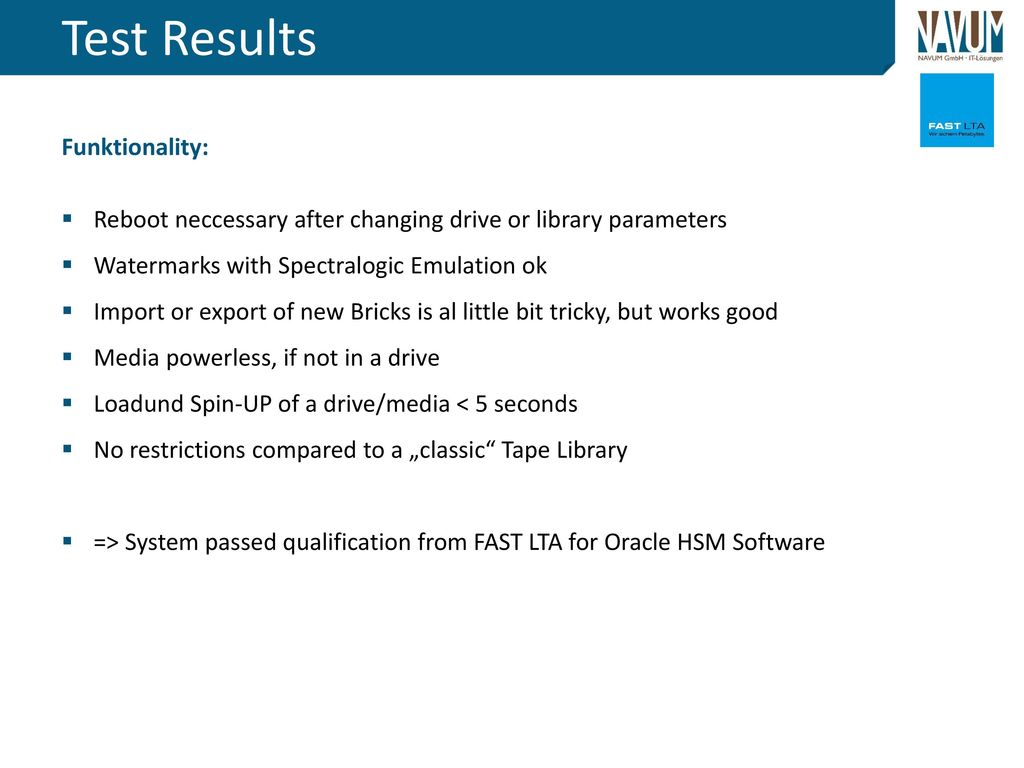

17 Test Results Funktionality:
Reboot neccessary after changing drive or library parameters Watermarks with Spectralogic Emulation ok Import or export of new Bricks is al little bit tricky, but works good Media powerless, if not in a drive Loadund Spin-UP of a drive/media < 5 seconds No restrictions compared to a „classic“ Tape Library => System passed qualification from FAST LTA for Oracle HSM Software Im Laufe des Tests hat sich herausgestellt, dass bei umkonfigurationen der Library ein Reboot des Server bzw. die Silent Brick durchgebootet werden muss. Dies betrifft Konfigurationen bzgl. Tape-LW und der Library selbst. Da dies eher selten Vorkommt, stell das vermutlich keine Einschränkung dar. Anfänglich Probleme wie z.B. falsch angezeigte Tape-Füllstände sind seit dem Umstieg auf Spectra Library mit IBM Tape Laufwerken gelöst. Offen ist aktuell noch der Punkt des Importierens neuer Medien (Bricks). Dies funktioniert aktuell nur mit Zuhilfenahme der Shell. Fügt man eine Brick aus dem Bestand in eine virtuelle Library, wird diese automatisch in einen freien Slot eingelegt. SAM-FS erwartet ein neues Medium allerdings im „export slot“. Legt man den Brick dann mittels Shell in den „export slot“ lässt sich das Band wie gewohnt und erwartet in SAM-FS importieren. Ein export/import Test eines Brick hat Fehlerfrei funktioniert.

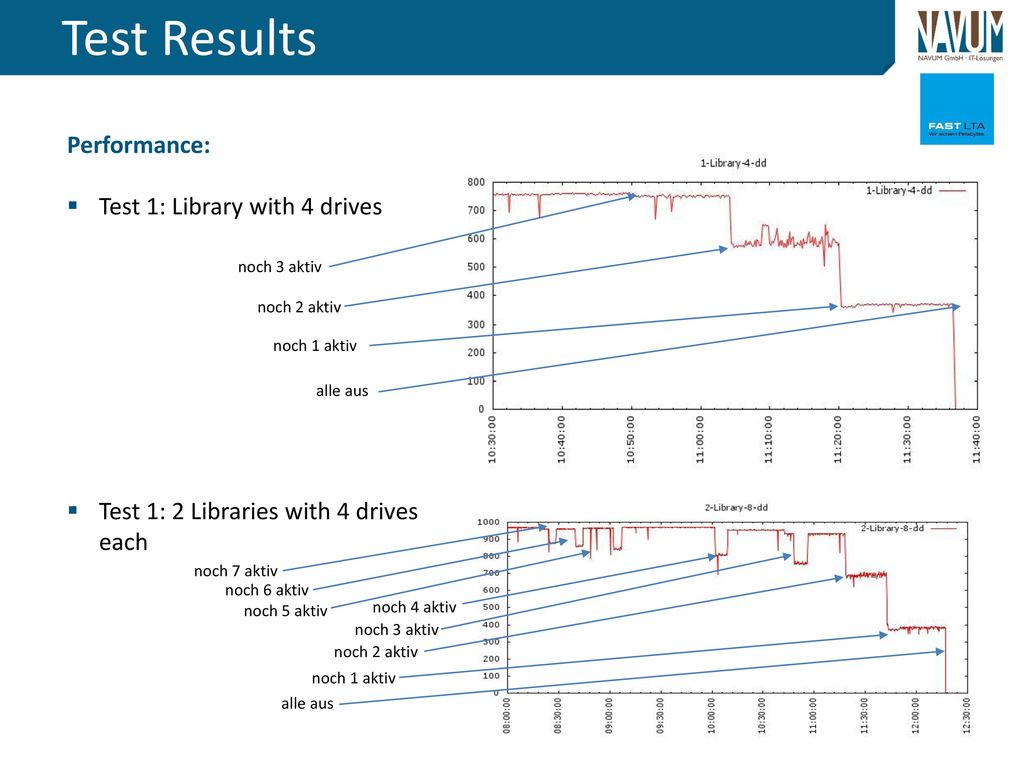

18 Test Results Performance: Test 1: Library with 4 drives
noch 3 aktiv noch 2 aktiv noch 1 aktiv alle aus Test 1: 2 Libraries with 4 drives each Test1 1 Library nur einem FC Port zuzuordnen! Die vorhandene Anbindung mit einmal 8GB FC erlaubt einen maximalen Durchsatz von 800MB pro Sekunde. Die verwendete Quelldatei war 40GB groß und wurde aus dem Hauptspeicher gelesen und auf „Band“ geschrieben. Dies passierte in einer Endlossschleife. Test 2 Definiert waren 2 Librarys. Jeweils eine über einen FC-Port. Library 1 mit den Laufwerken 901, 902, 903 und 904. Die Library 2 wurde mit den Laufwerke 950, 951, 952 und 953 definiert. Random Files. Nichts aus dem Cache.Lesen vom RAM und direkt auf die tapes File aus /dev/random in RAM-Filesystem gelegt. 40 GB Größe. noch 7 aktiv noch 6 aktiv noch 5 aktiv noch 4 aktiv noch 3 aktiv noch 2 aktiv noch 1 aktiv alle aus

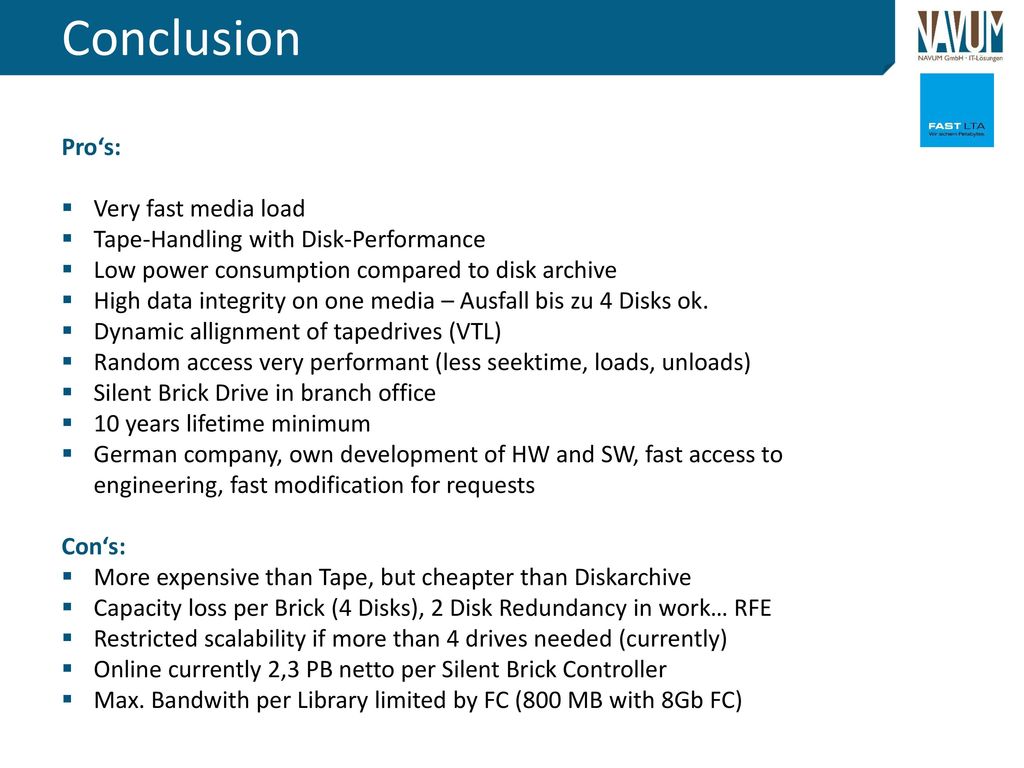

19 Conclusion Pro‘s: Very fast media load
Tape-Handling with Disk-Performance Low power consumption compared to disk archive High data integrity on one media – Ausfall bis zu 4 Disks ok. Dynamic allignment of tapedrives (VTL) Random access very performant (less seektime, loads, unloads) Silent Brick Drive in branch office 10 years lifetime minimum German company, own development of HW and SW, fast access to engineering, fast modification for requests Con‘s: More expensive than Tape, but cheapter than Diskarchive Capacity loss per Brick (4 Disks), 2 Disk Redundancy in work… RFE Restricted scalability if more than 4 drives needed (currently) Online currently 2,3 PB netto per Silent Brick Controller Max. Bandwith per Library limited by FC (800 MB with 8Gb FC) LTO-7 hat  6TB (15TB komprimiert) x Slots in SL8500 = 61 PB

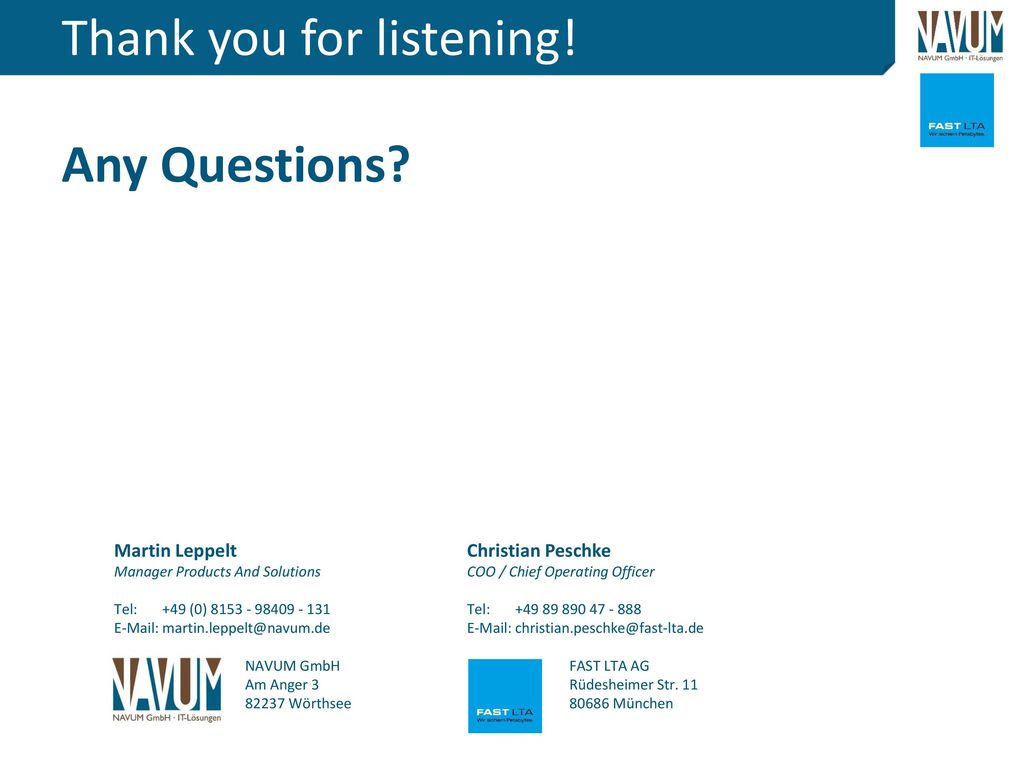

20 Thank you for listening!
Any Questions? Martin Leppelt Manager Products And Solutions Tel:      +49 (0) NAVUM GmbH Am Anger 3 82237 Wörthsee Christian Peschke COO / Chief Operating Officer Tel:      FAST LTA AG Rüdesheimer Str München LTO-7 hat  6TB (15TB komprimiert) x Slots in SL8500 = 61 PB
