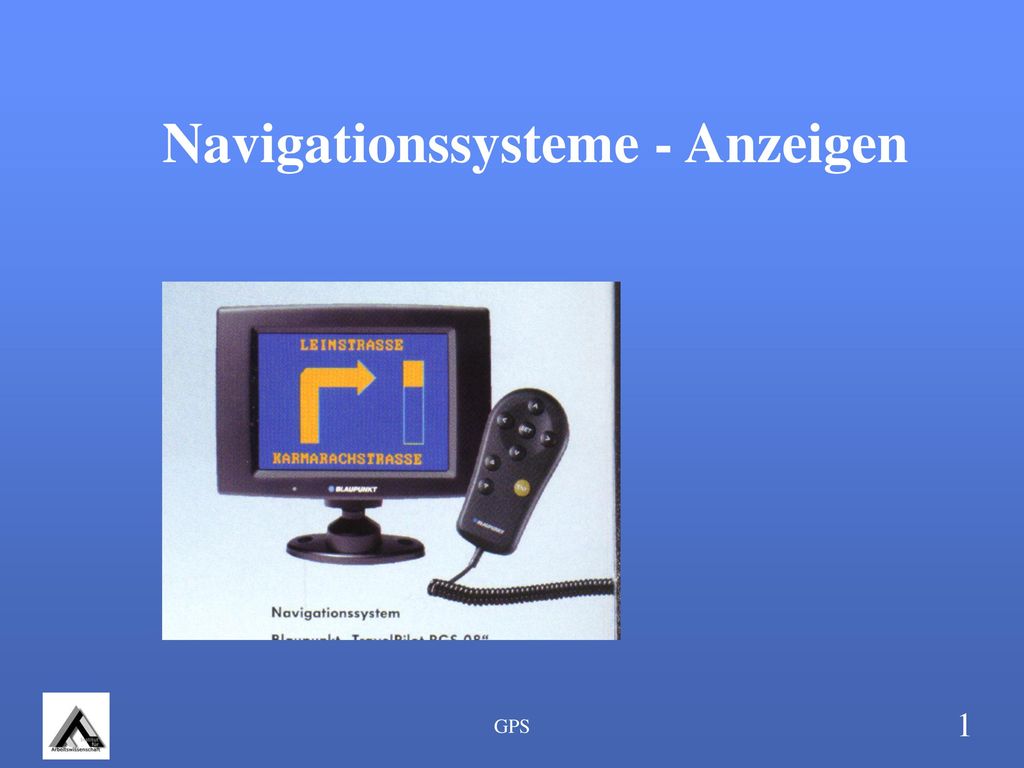

1 Navigationssysteme - Anzeigen
GPS

2 Orientierung Häufigkeit durch der Nennung Schilder 71 % Stadtplan 39 %
Passanten während F. fr. 39 % Bekannte vor Fahrt fragen 23 % Autoatlas 17 % an Tankstelle fragen 14 % feststehenden Plan 5 % sonstige Nennungen 49 % Orientierungsstrategien in unbekannter städtischer Umgebung GPS

3 Sonstige Orientierungshilfen
Markante Gebäude (Dom, Bahnhof) Grobstruktur der Stadt (Fluß, Zentrum, Bahnhof) Himmelsrichtung Gefühl Beifahrer lotst nach Stadtplan Planskizze Reiseführer Weg telefonisch oder per CB-Funk beschrieben GPS

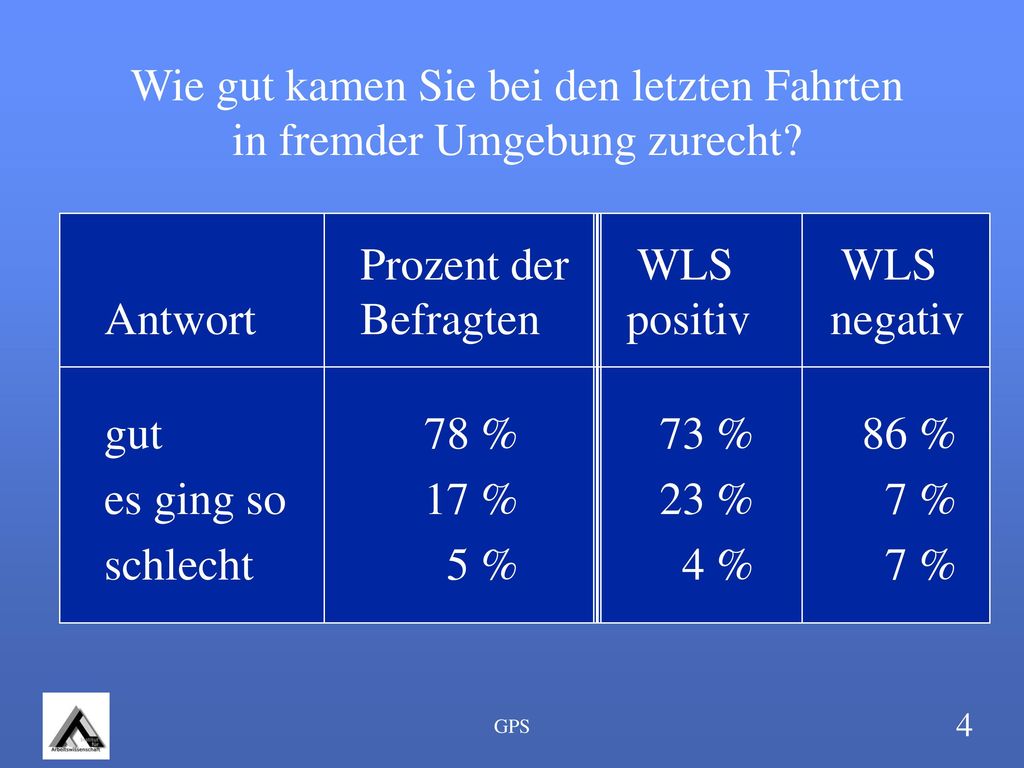

4 Wie gut kamen Sie bei den letzten Fahrten in fremder Umgebung zurecht?
Prozent der WLS WLS Antwort Befragten positiv negativ gut 78 % 73 % 86 % es ging so 17 % 23 % 7 % schlecht 5 % 4 % 7 % GPS

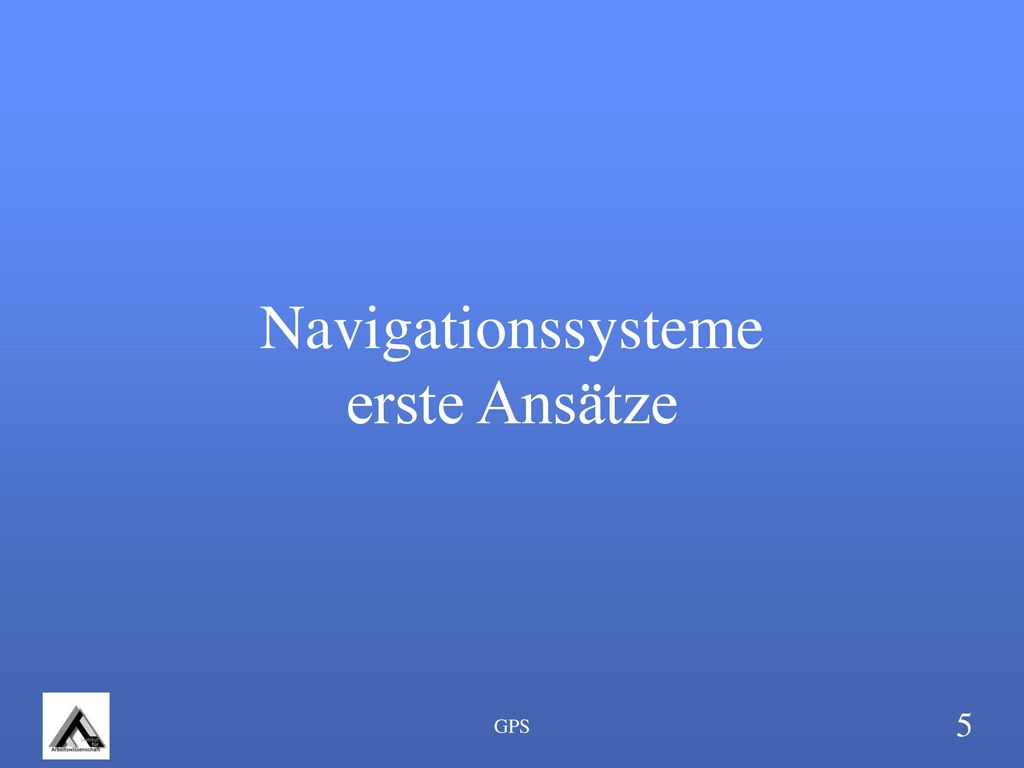

5 Navigationssysteme erste Ansätze
GPS

6 City- pilot GPS

7 City-pilot GPS

8 Blaupunkt-System mit Karte
GPS

9 Messung der Blickabwendung
GPS

10 LISB GPS

11 LISB GPS

12 GPS

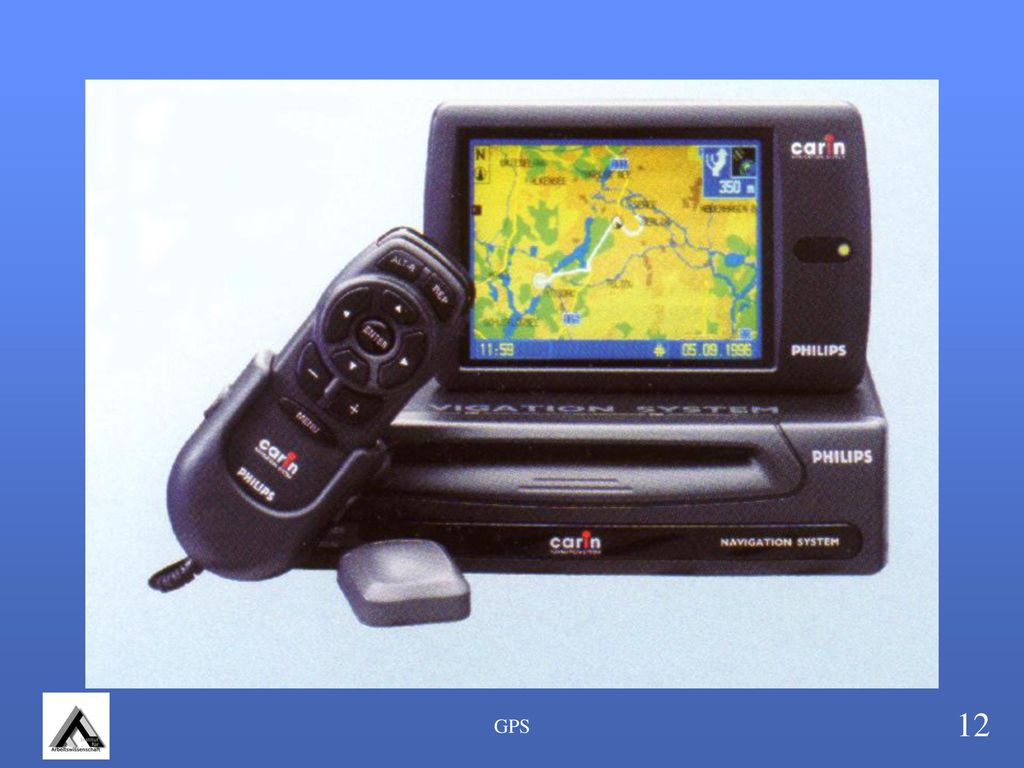

13 GPS

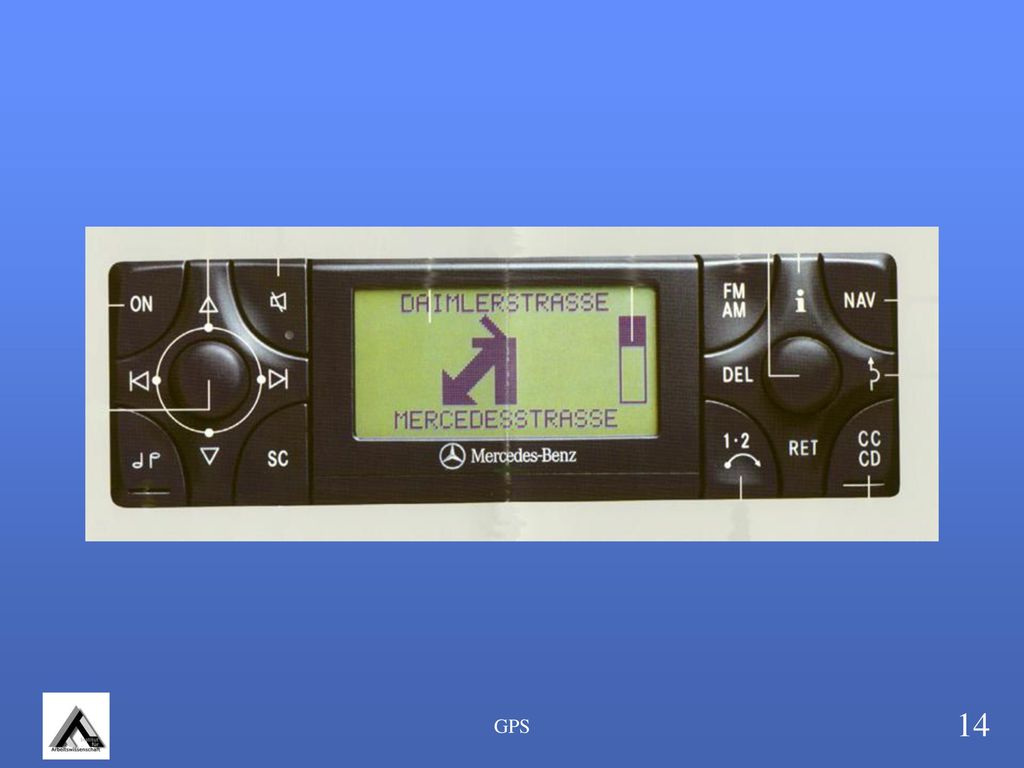

14 GPS

15 GPS Global Positioning System wie geht das genau? GPS

16 GPS

17 Geometrische Betrachtung
GPS

18 GPS

19 Zeitmessung GPS

20 Zeitmessung Abstand = Geschwindigkeit x Zeitdauer
Geschwindigkeit = 3 x 10 hoch 8 m/sec ( km sec) Reisezeit = 0,06 sec für GPS Signal bei km Entfernung GPS

21 Synchronisation Zeitmessung Geometrische Betrachtung GPS

22 Synchronisation GPS

23 Pseudo Random Code GPS

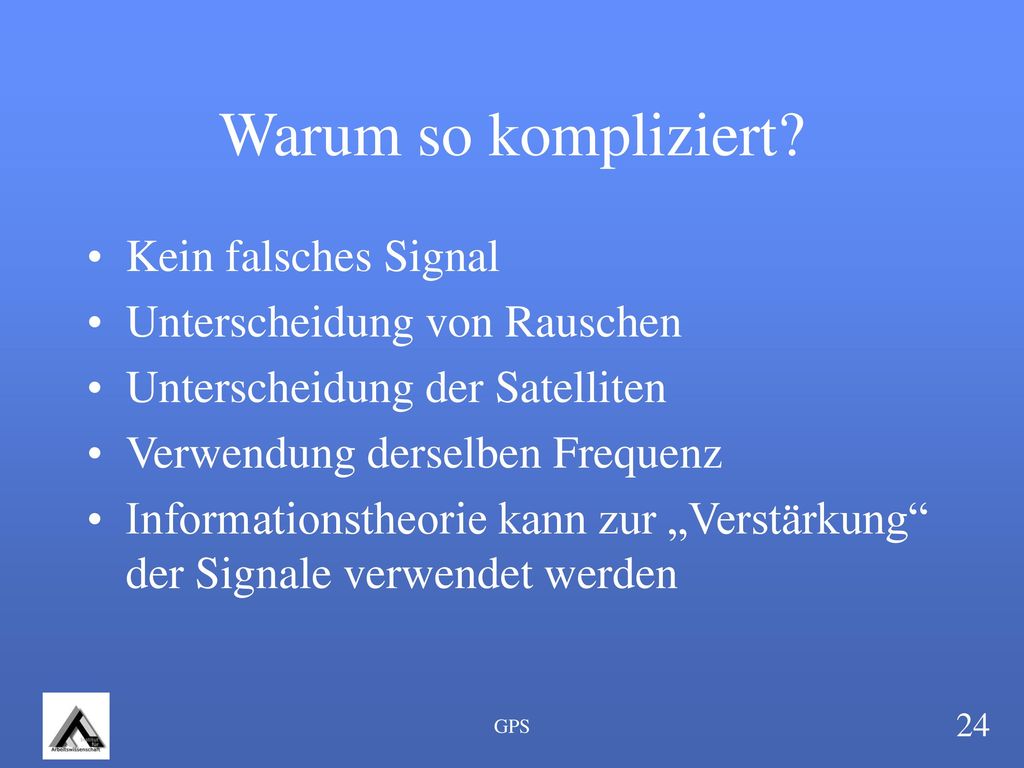

24 Warum so kompliziert? Kein falsches Signal Unterscheidung von Rauschen
Unterscheidung der Satelliten Verwendung derselben Frequenz Informationstheorie kann zur „Verstärkung“ der Signale verwendet werden GPS

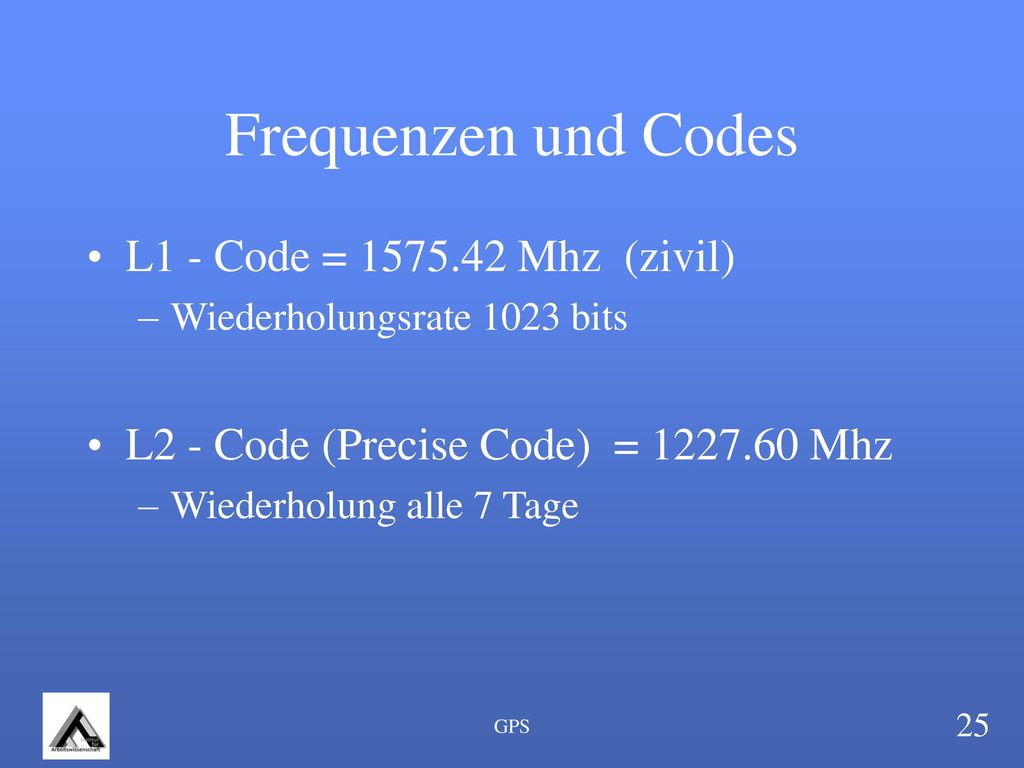

25 Frequenzen und Codes L1 - Code = 1575.42 Mhz (zivil)
Wiederholungsrate 1023 bits L2 - Code (Precise Code) = Mhz Wiederholung alle 7 Tage GPS

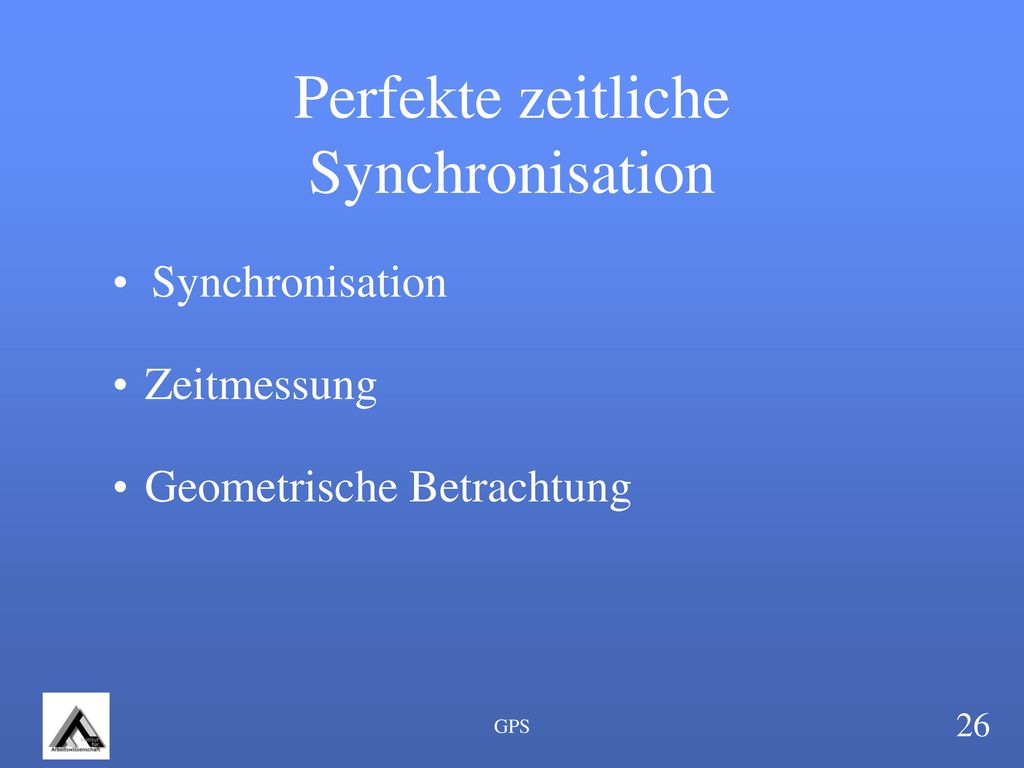

26 Perfekte zeitliche Synchronisation
Zeitmessung Geometrische Betrachtung GPS

27 Perfekte Synchronisation

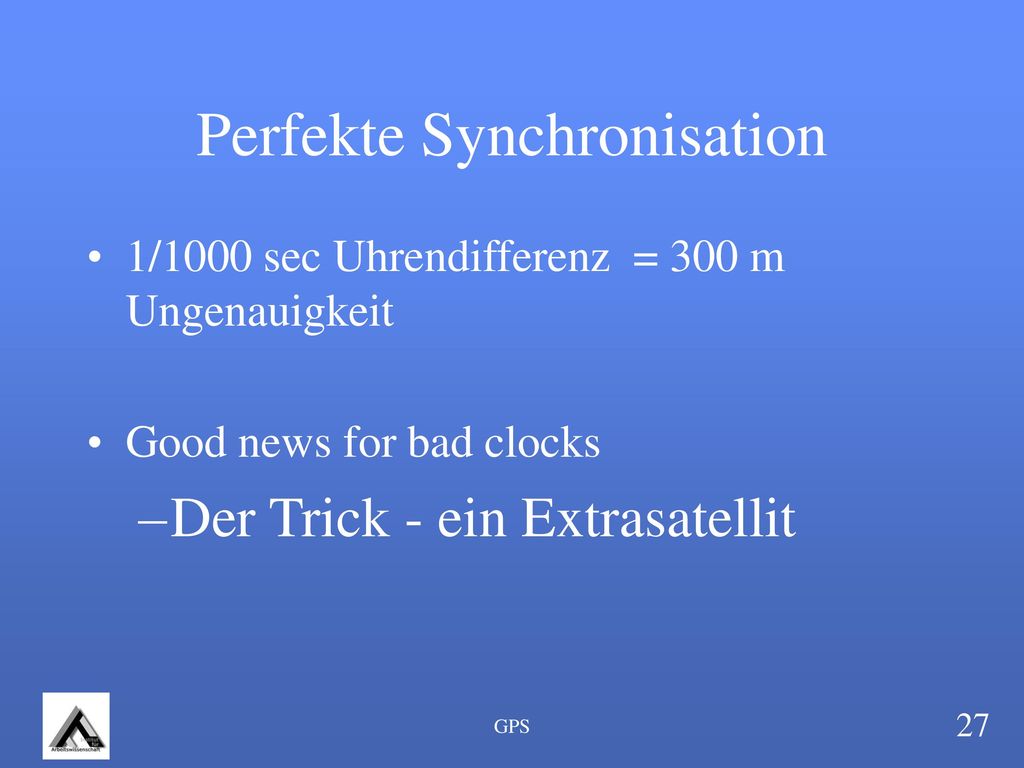

1/1000 sec Uhrendifferenz = 300 m Ungenauigkeit Good news for bad clocks Der Trick - ein Extrasatellit GPS

28 GPS

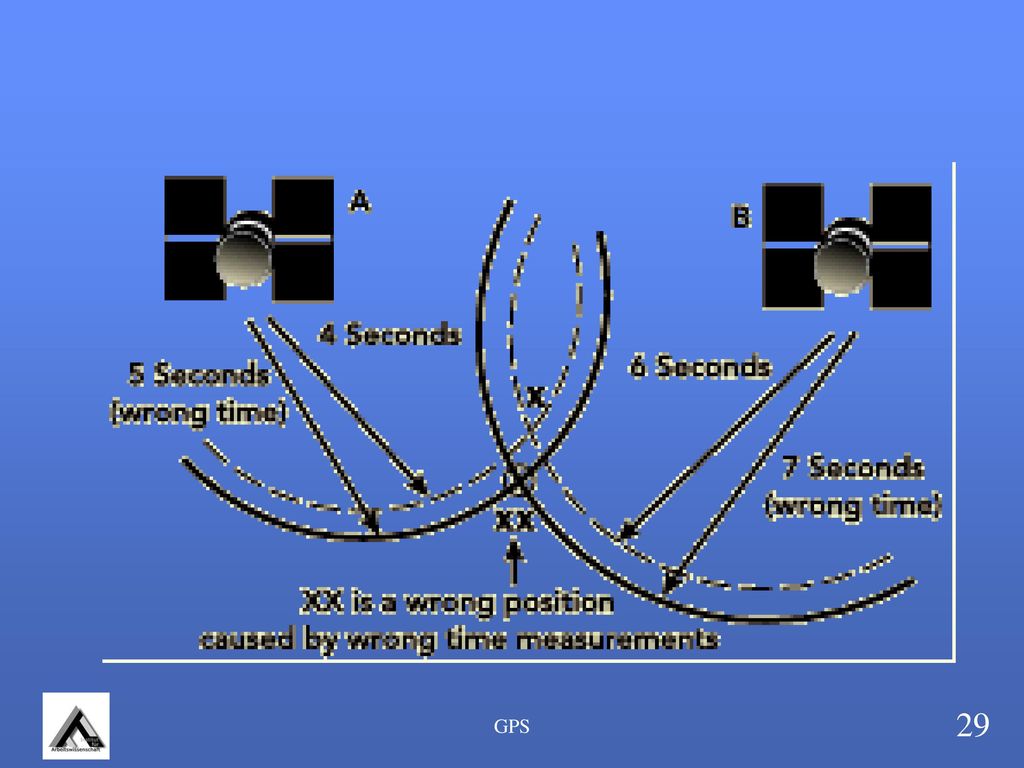

29 GPS

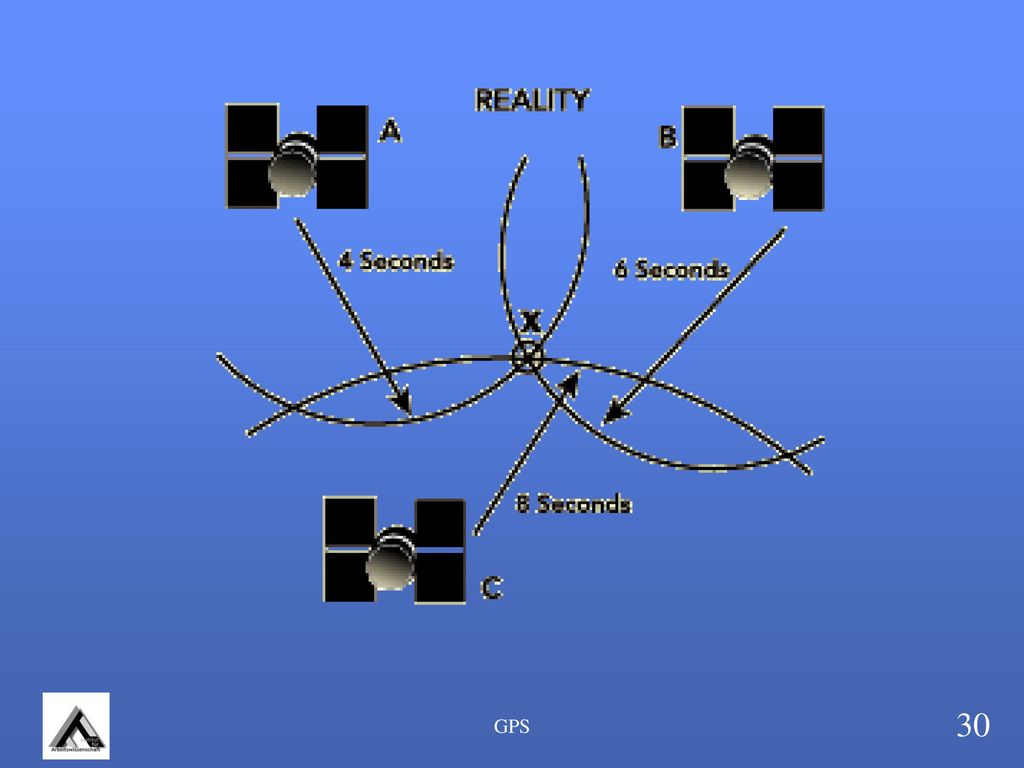

30 GPS

31 GPS

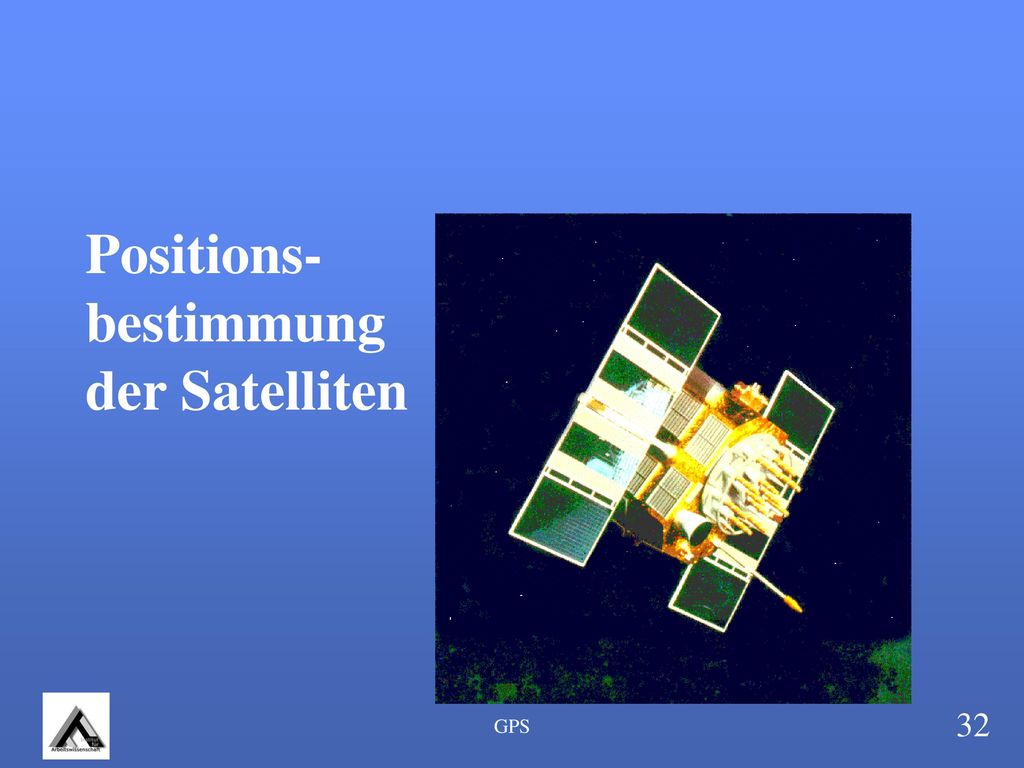

32 Positions- bestimmung der Satelliten GPS

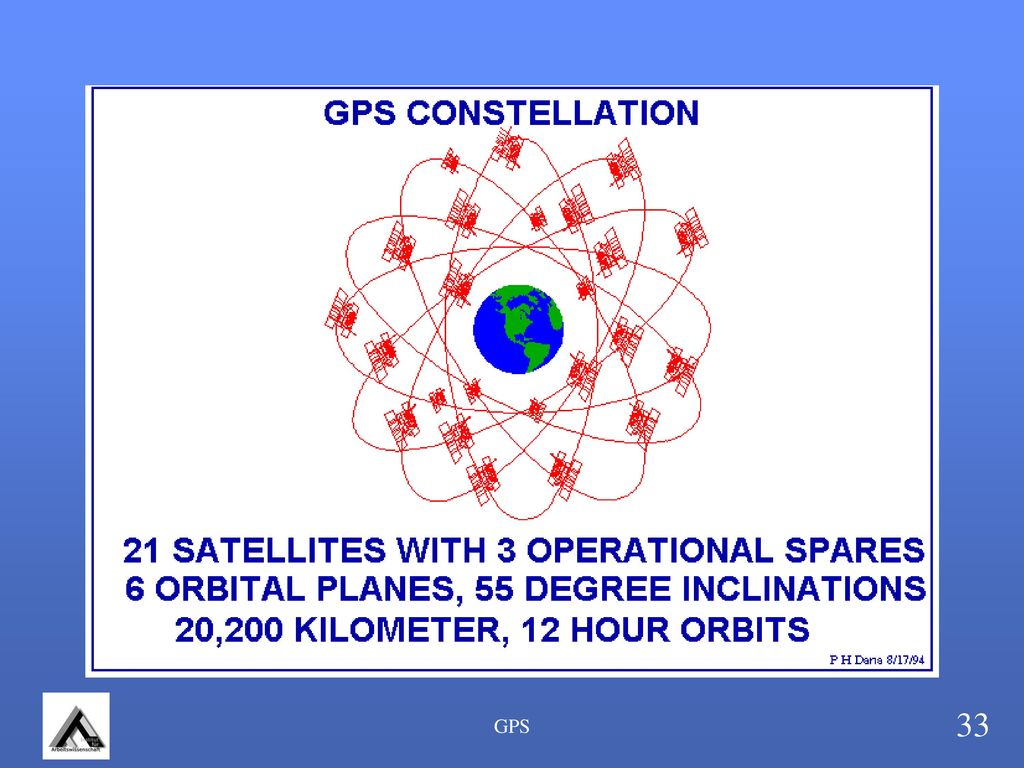

33 GPS

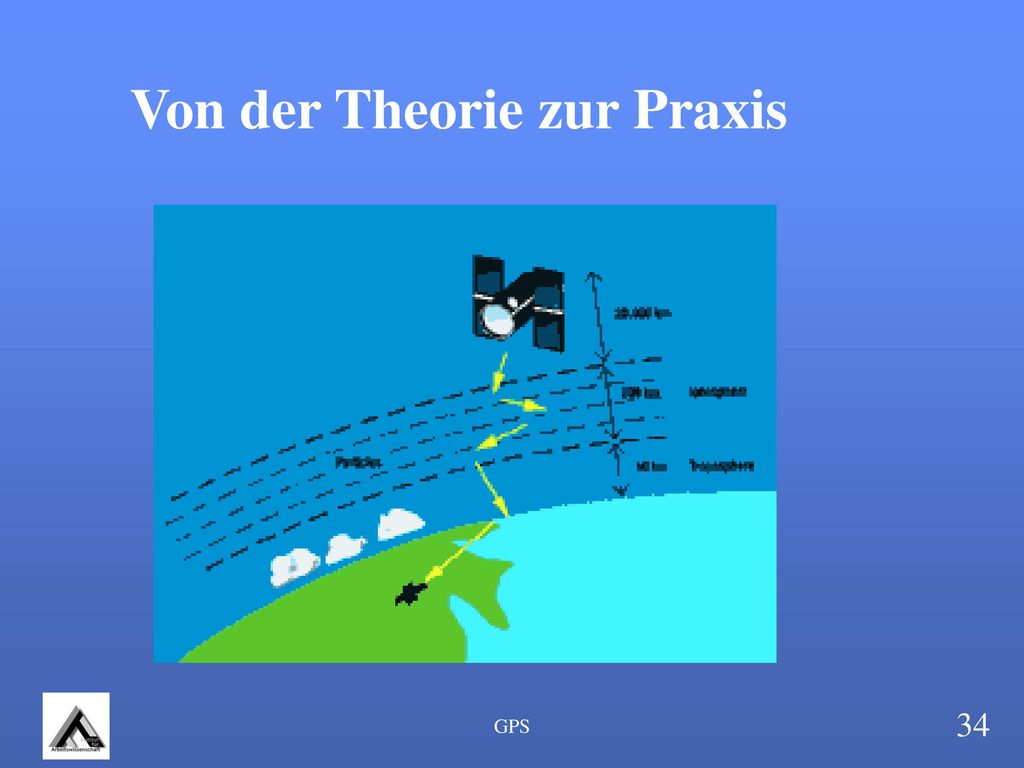

34 Von der Theorie zur Praxis
GPS

35 GPS

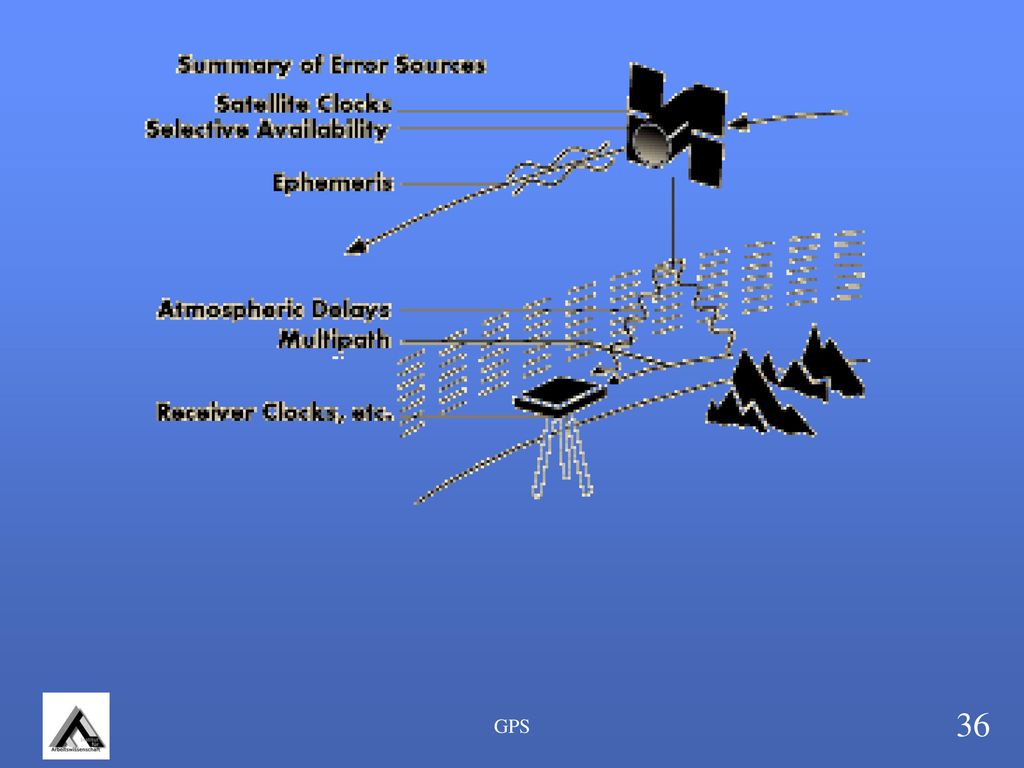

36 GPS

37 GPS

38 Nutzung der „richtigen“ Satelliten
GPS

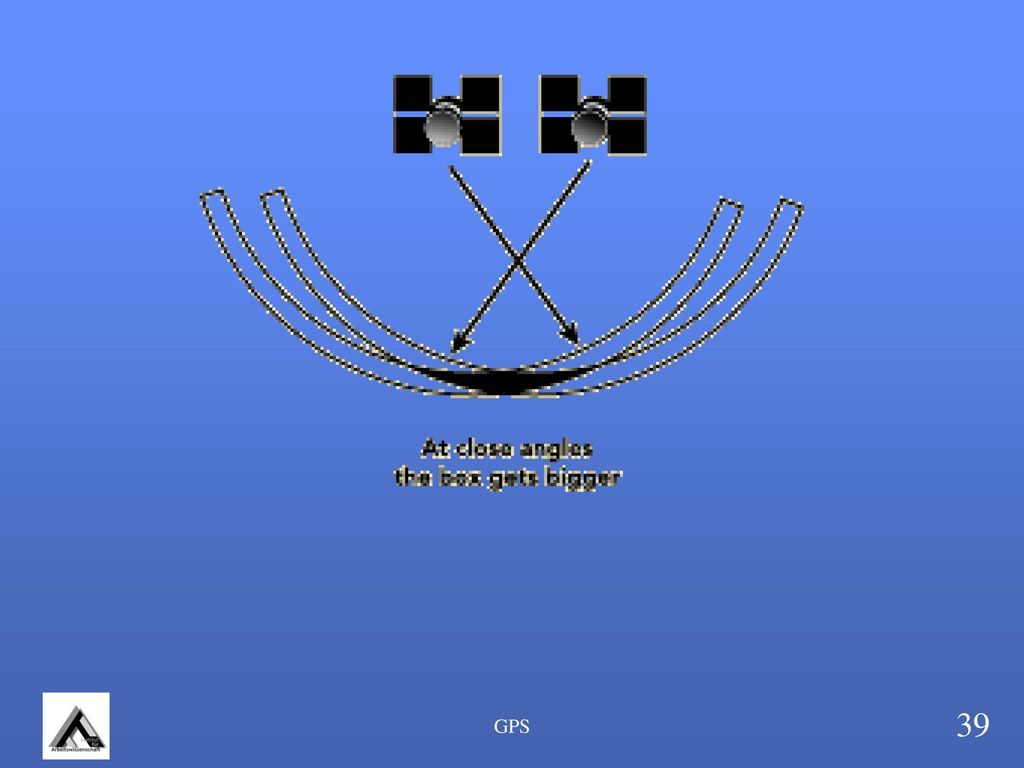

39 GPS

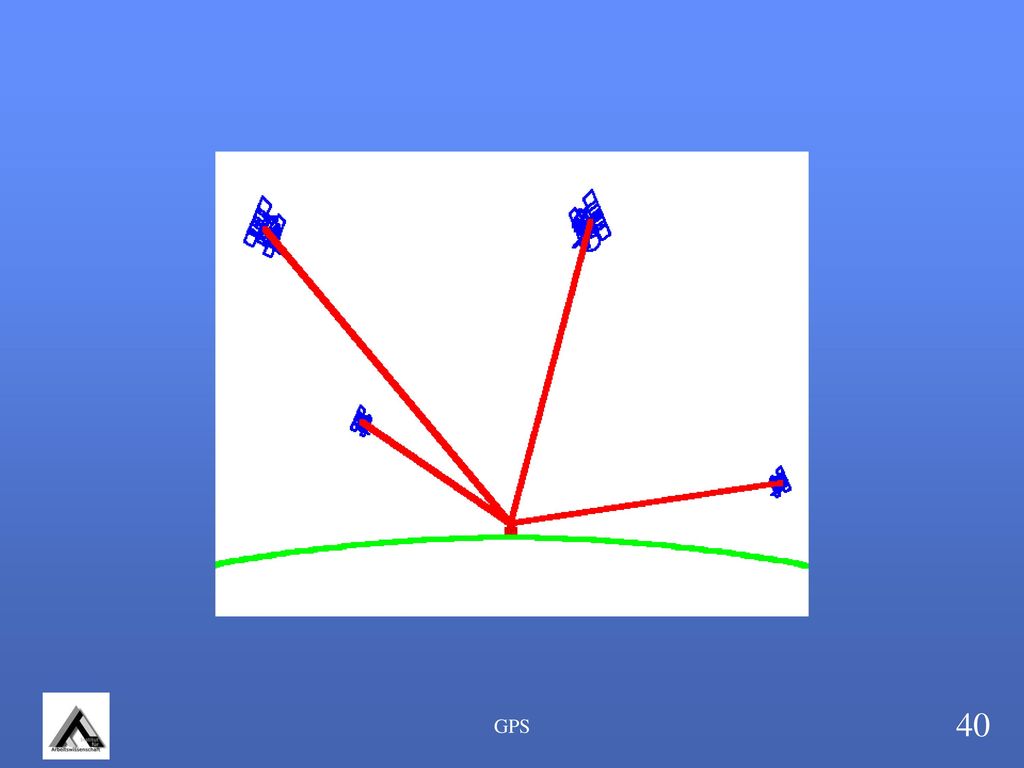

40 GPS

41 GPS

42 Differential GPS GPS

43 GPS

44 GPS

45 GPS

46 GPS

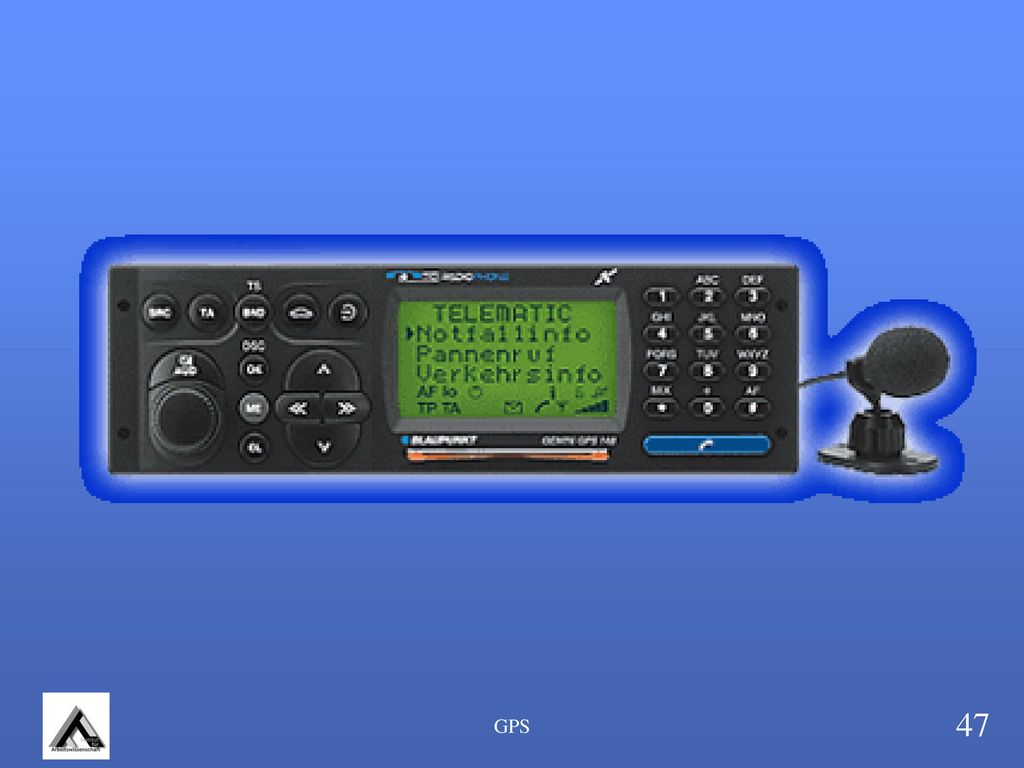

47 GPS
