1 22.04.2004Programmbesprechung 20041 XDV (Experimentnahe Datenverarbeitung) Globales Zeitmesssystem ASDEX Upgrade Diagnostiken W7-X Demo Oktober 2003 Internes Design Review Konfiguration und Segment Editor Optimierung der Performance Laborexperimente Kronodoc: http://tuovi.rzg.mpg.de http://www.rzg.mpg.de/docs/publications

2 22.04.2004Programmbesprechung 20042 Globale Zeit 0 1 0 1 2 3 4 5 6 7 clkgate UTDC cTTE UTDC ADC Zentraler Zeitgeber CoDa Station lTTE Kontrollsystem Optischer Stern Patch panel 64 bit Zähler bit 0 1 nano Sekunde Zeit Auflösung 20 nsec Abstand zwischen Zeitpaketen einstellbar Takt und Zeit synchronisiert UTDC als CompactPCI-Version

3 22.04.2004Programmbesprechung 20043 Asdex Upgrade Mirnov-Diagnostik Hardware Probleme sind endgültig beseitigt 16-Kanäle mit je 2 MSample pro Sun Fire 240 Server Weiterer Ausbau bis auf 72 (80) Kanäle mit weiteren 4 Sun Fire 240 Server Echtzeitanalyse der Daten Erzeugung von Informationen für die Steuerung von Asdex Upgrade MSE-Diagnostik das XDV-Datenerfassungssystem wurde 2003 installiert und läuft im Betrieb mit PPT-Diagnostik Testsystem für eine Infrarotkamera wurde installiert unter Windows NT (zur Zeit <= 4 Sek. Datenaufnahme möglich) Wird durch ein XDV-Datenerfassungssystem, das unter Linux läuft, ersetzt

4 22.04.2004Programmbesprechung 20044 Demo (Okt. 2003) Globales Zeitmesssystem Konfiguration der CoDa Stationen Vorbereitung der Segmente und Programme Kontinuierliche Aufnahme der Daten (30 min) Archivierung der Daten Steuerung der CoDa Stationen Message logging Monitoring ausgewählter Daten in real time Online Analyse Möglichkeiten Techniken zum Verarbeiten von Daten

5 22.04.2004Programmbesprechung 20045 Prototyp Data Acquisition, Demo BOLO VIDEO FLUK Central Timer Time Server Ethernet Switch 100MBit 1GBit 100MBit Objectivity Server 1GBit Monitor Server Remote Handling DAQControl Logger Monitor Client Online Analysis Optical Star SPS 100MBit 1GBit SUN Enterprise Server RT-TG Cont-TG

6 22.04.2004Programmbesprechung 20046 Internes Design Review Datenbank Strukturen Daten Transport, Kommunikation Netzwerk Interfaces Transport Protokolle, Adressen Ereignisse Typen Transportwege Verarbeitung CoDa Software Properties Hilfstexte, Beschreibungen numerische Randbedingungen, Einheiten Eigenschaften der GUI Elemente

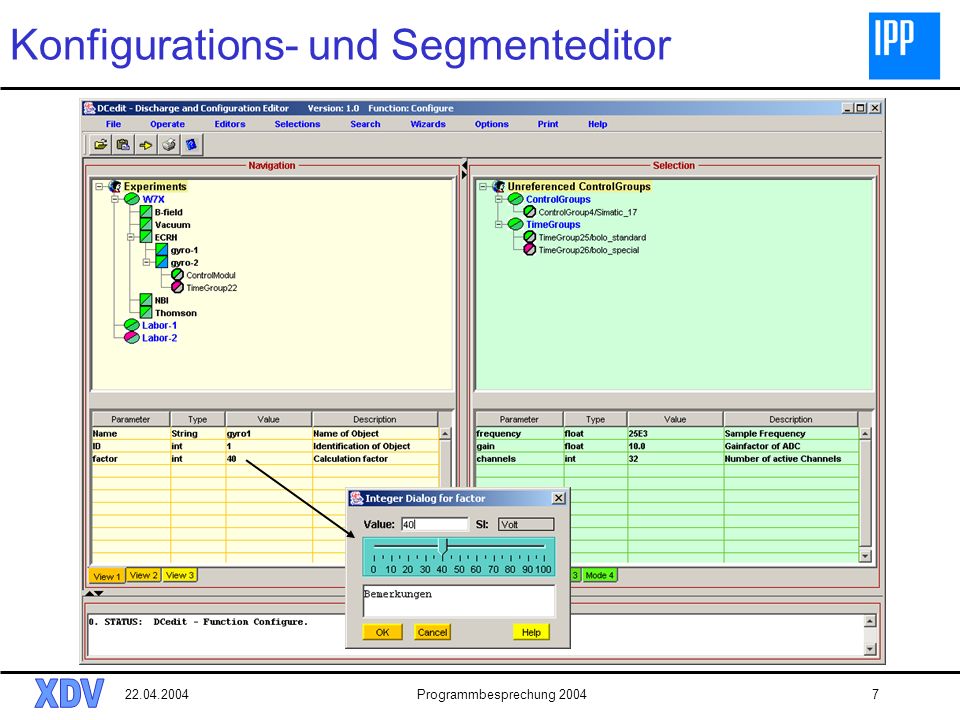

7 22.04.2004Programmbesprechung 20047 Konfigurations- und Segmenteditor

8 22.04.2004Programmbesprechung 20048 Optimierung der Performance CoDa Software kontinuierliche Erfassung synchrone Verarbeitung Echtzeit Fähigkeit Datenbank (Objectivity) Skalierbarkeit Schreibkapazität gleichzeitiges Lesen und Schreiben

9 22.04.2004Programmbesprechung 20049 Laborsysteme ECRH (Greifswald) 9 Messkanäle 10 KHz (30 Minuten) (Adlink) 9 Messkanäle 2 MHz, 2ms vor und 20 ms nach Trigger (Adlink) SPS Signale 3 Mpeg2 Ströme einer Videokamera Linux KryoAnlage (Greifswald) SPS zur Temperaturmessung und Steuerung Streustrahlungskammer (Garching) 8 Messkanäle für Temperaturen (Ni6052E/Scxi1112) 8 Messkanäle für Spannung (Ni6052E/Scxi1141) 1 Framegrabber mit s/w Kamera (Ni1422) Windows XP

10 22.04.2004Programmbesprechung 200410 Weitere Arbeiten Datenbank Interface für Segmenteditor und Steuerung Datenbank Server in Greifswald, Testaufbau Monitor Server und Klienten, Visualisierung real time Netzwerk Daten Sichtung und Analyse Statusmeldungen zur zentralen Steuerung Dokumentation Software Verteilung, Wartung Internationales Review Anfang 2005

11 22.04.2004Programmbesprechung 200411 XDV Mitarbeiter P. Heimann (RZ)CoDaSoftware, Design Ch. Hennig (W7-X Physik)Monitor Server, Konzept H. Kroiss (RZ, ab 2004 E2)Bedienungswerkzeuge, Datenbank Editor G. Kühner (W7-X Physik)System Konfiguration, Design H. Kühntopf (W7-X Physik) (->2004)Monitor Klienten, Daten Analyse J. Maier (RZ)Datenbank System, AUG J. Reetz (RZ) (->2004) Videosysteme M. Zilker (RZ)Hardware Unterstützung, AUG Aufgabenschwerpunkte:

12 22.04.2004Programmbesprechung 200412 Zeitplan

13 22.04.2004Programmbesprechung 200413 Monitor Client: Beispiel mit 4 Visualisierern

14 22.04.2004Programmbesprechung 200414 Daten Darstellung Javascope (MDS+), Zugriff über Segmentnummer oder Zeit IDL Jython OBJYBrowser:

15 22.04.2004Programmbesprechung 200415 TTE Treiber für Windows XP API für Windows Java API für Windows Portierung der TimeLib nach Windows, Java Bereitstellung des TTE und dessen Komponenten für LabView

16 22.04.2004Programmbesprechung 200416 UTDC Eigenschaften: PCI-64 board optische Verbindung zum zentralen Zeitgeber Takt und Zeit synchronisiert lokaler 64 bit Zähler und Takt Generator Synchronisationsverlust wird angezeigt Verzögerung durch Kabellänge wird ausgeglichen 64K Worte (72 bits breit) FIFO zur Zeit Messung 8 programmierbare Eingangstrigger 2 programmierbare Pulsgeneratoren mit jeweils 8 Programmregistern Treiber für vxWorks, Linux, Solaris, Windows NT, XP

17 22.04.2004Programmbesprechung 200417 TimeGroup Konzept TDC Module 1 Control Module 0 - * Analysis Module 0 - * Data Module 1 - * Time Group Time Groups: RtTimeGroup SVTimeGroup ContinuousTimeGroup PulsedTimeGroup AUGTimeGroup Device Stream PPG Module 0 - 1 Hardware Module

18 22.04.2004Programmbesprechung 200418 Objectivity Datenbank Server UTDC-Panel für FLUK VIDEO DAQ-Station BOLO DAQ-Station CPCI - Extender für BOLO Signal-Generatoren optischer Stern UTDC-Panel für BOLO, VIDEO Gbit-SwitchFLUK DAQ-Station Demonstration des XDV-Prototypen Zentraler Zeitgeber

19 22.04.2004Programmbesprechung 200419 Konfiguration (JOE)

20 22.04.2004Programmbesprechung 200420 Demonstration des XDV-Prototypen xp03 Tools XDV Load Control DAQ Control Auswertung - Offline Datenbrowser JavaScope idl xp03 SEMINARRAUM LABOR MonitorServer obi Objectivity obi BOLO FLUK VIDEO x004 mmzpc2 x002 Central Timer pc2pph Auswertung - Online BOLO Tools JavaObjectEditor Logger (FLUK) Monitoring Client RZ Tools Logger(FLUK)

21 22.04.2004Programmbesprechung 200421 Segmente

22 22.04.2004Programmbesprechung 200422 Internes Design Review
