1 Innendämmung Ökologisch und ökonomisch!
Tobias Steiner (IBO) Peter Beneder, Dr. Holger Griebel (XELLA) Innendämmung Ökologisch und ökonomisch! 1

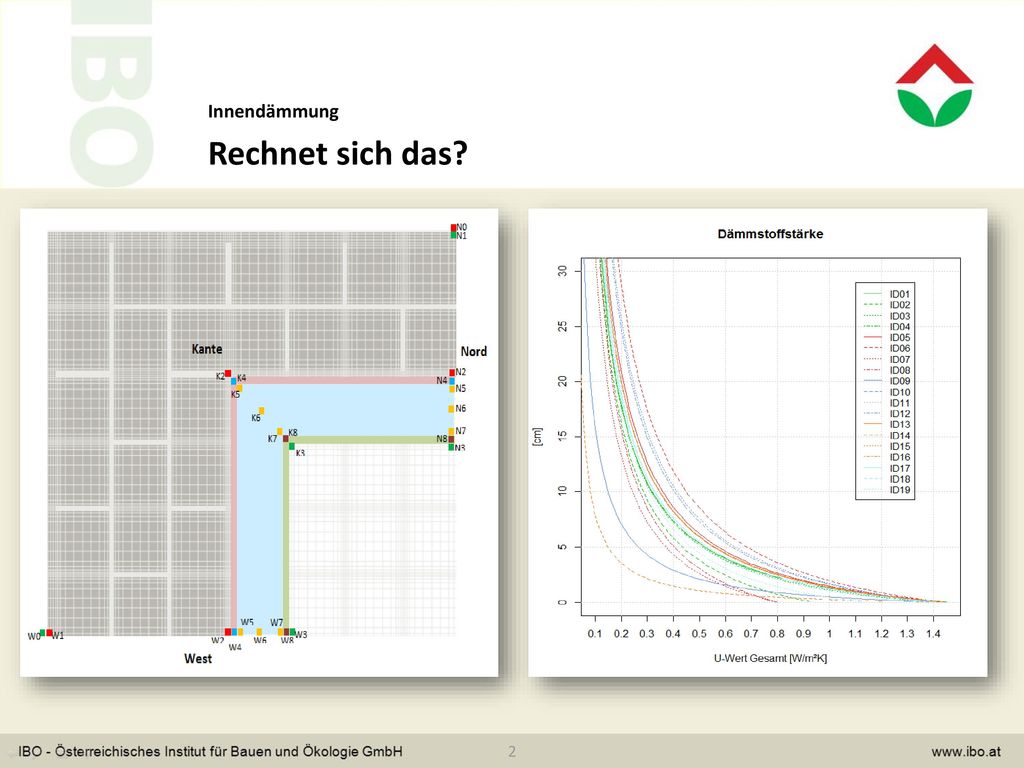

2 Innendämmung Rechnet sich das? 2

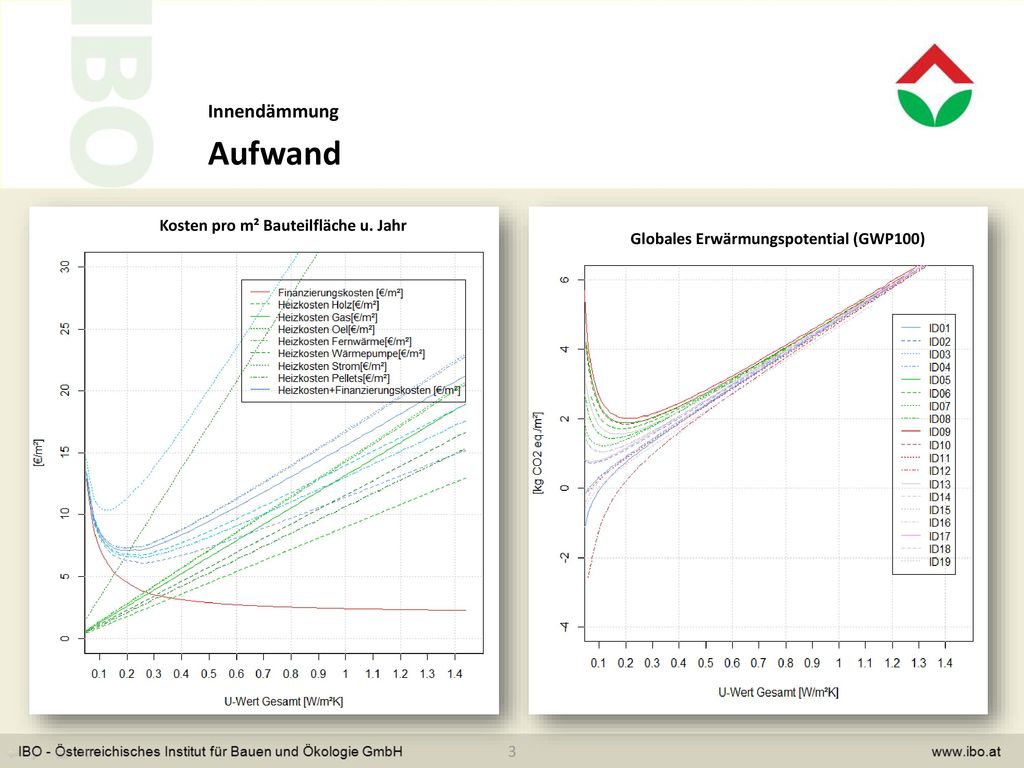

3 Aufwand Innendämmung Kosten pro m² Bauteilfläche u. Jahr
Globales Erwärmungspotential (GWP100) 3

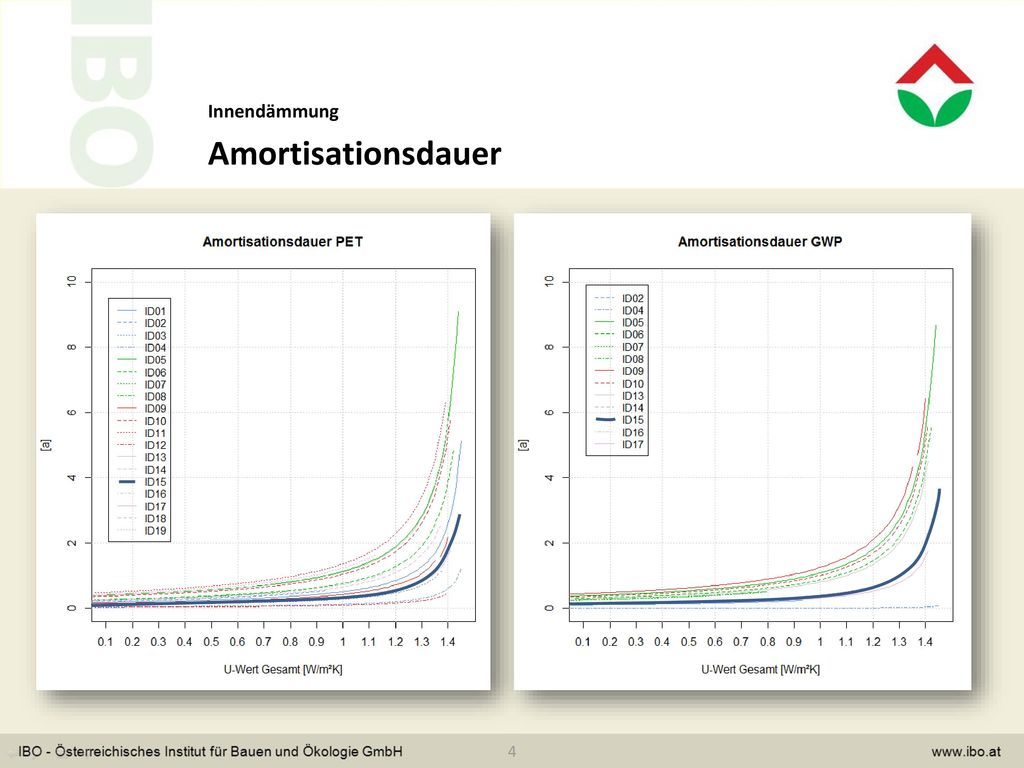

4 Innendämmung Amortisationsdauer 4

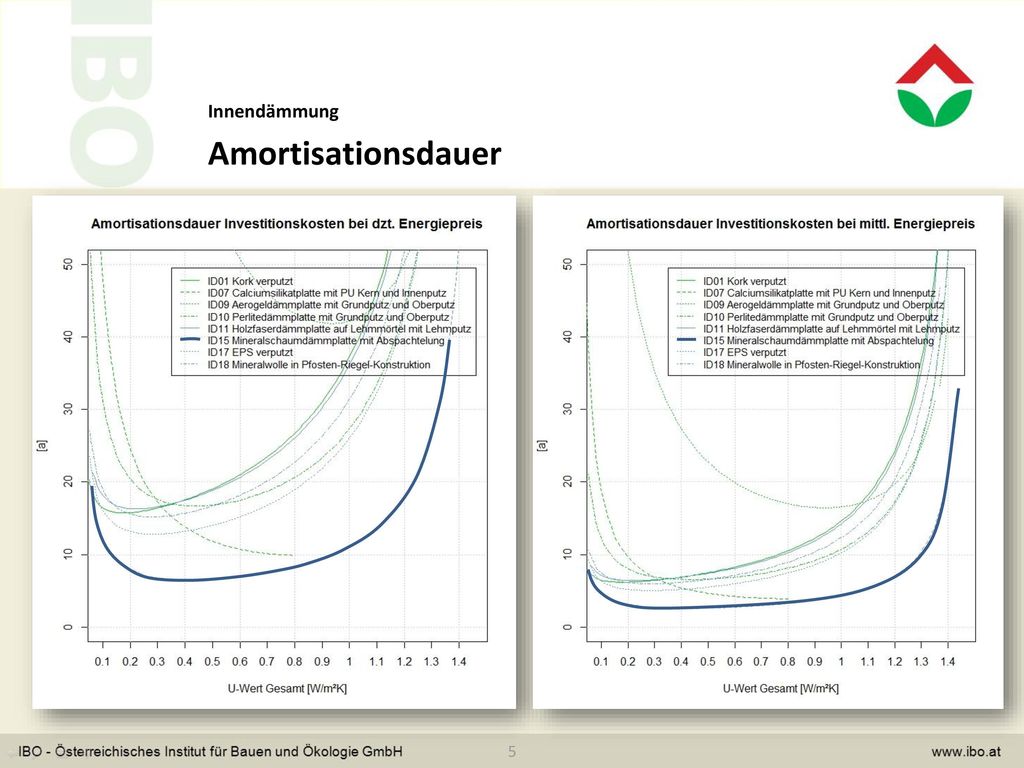

5 Innendämmung Amortisationsdauer 5

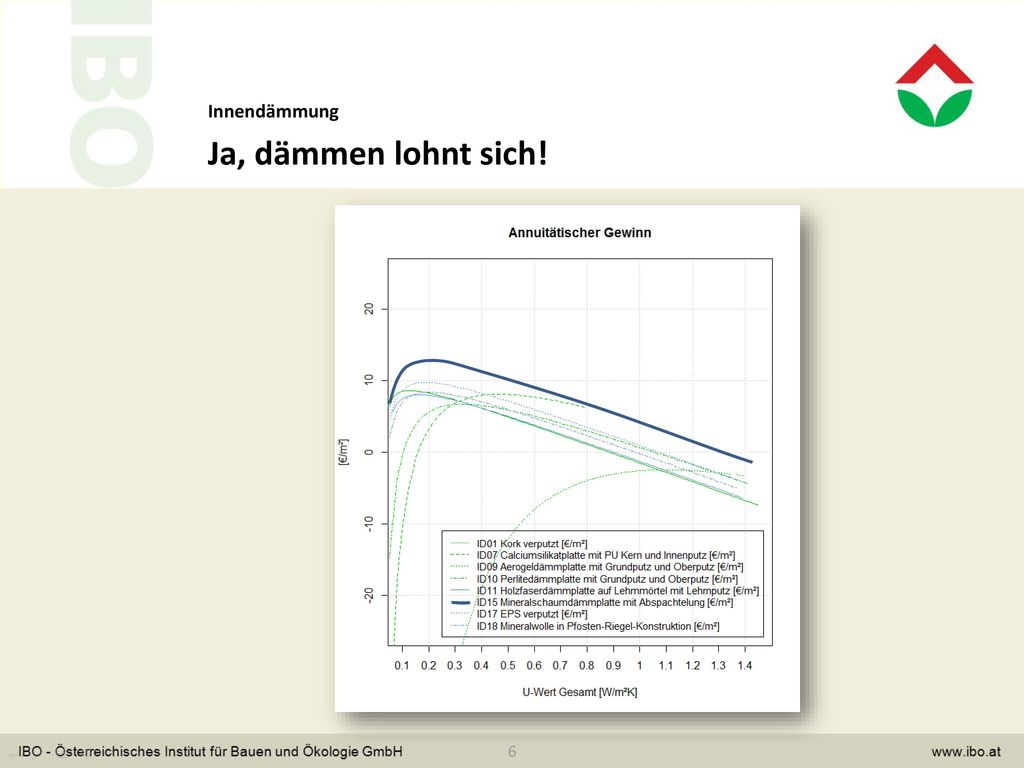

6 Innendämmung Ja, dämmen lohnt sich! 6

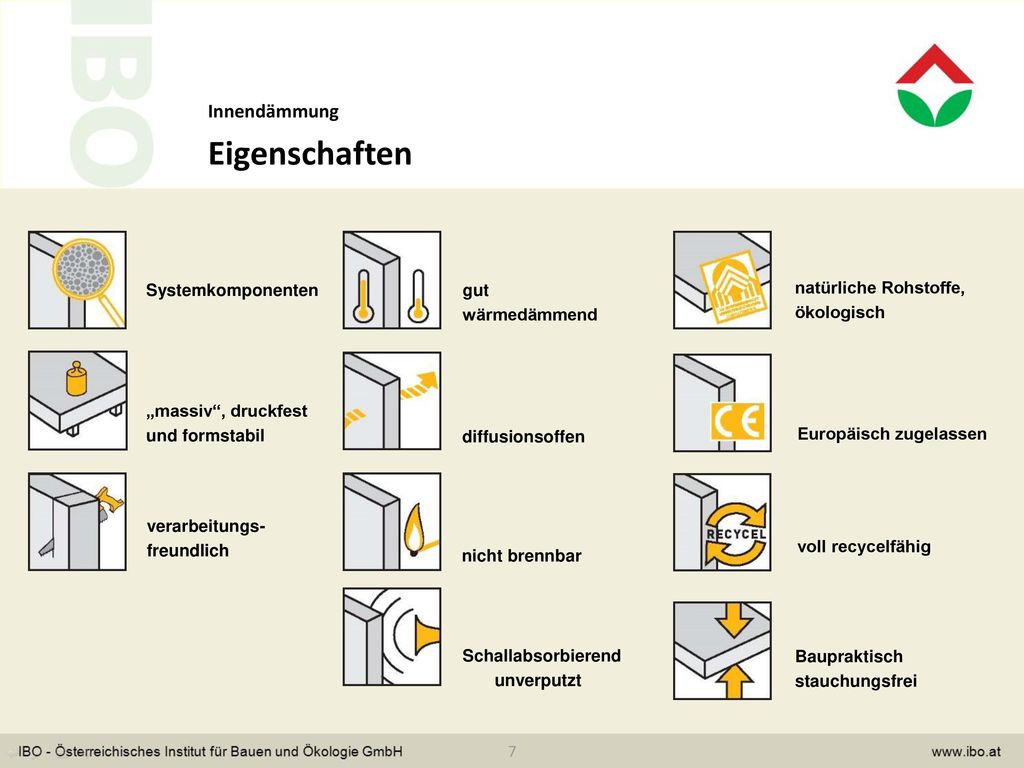

7 Eigenschaften Innendämmung Systemkomponenten
„massiv“, druckfest und formstabil nicht brennbar gut wärmedämmend natürliche Rohstoffe, ökologisch diffusionsoffen voll recycelfähig Europäisch zugelassen Schallabsorbierend unverputzt verarbeitungs- freundlich Baupraktisch stauchungsfrei 7

8 Ökologie Innendämmung Systemkomponenten
voll recycelfähig natürliche Rohstoffe, ökologisch verarbeitungsfreundlich 8

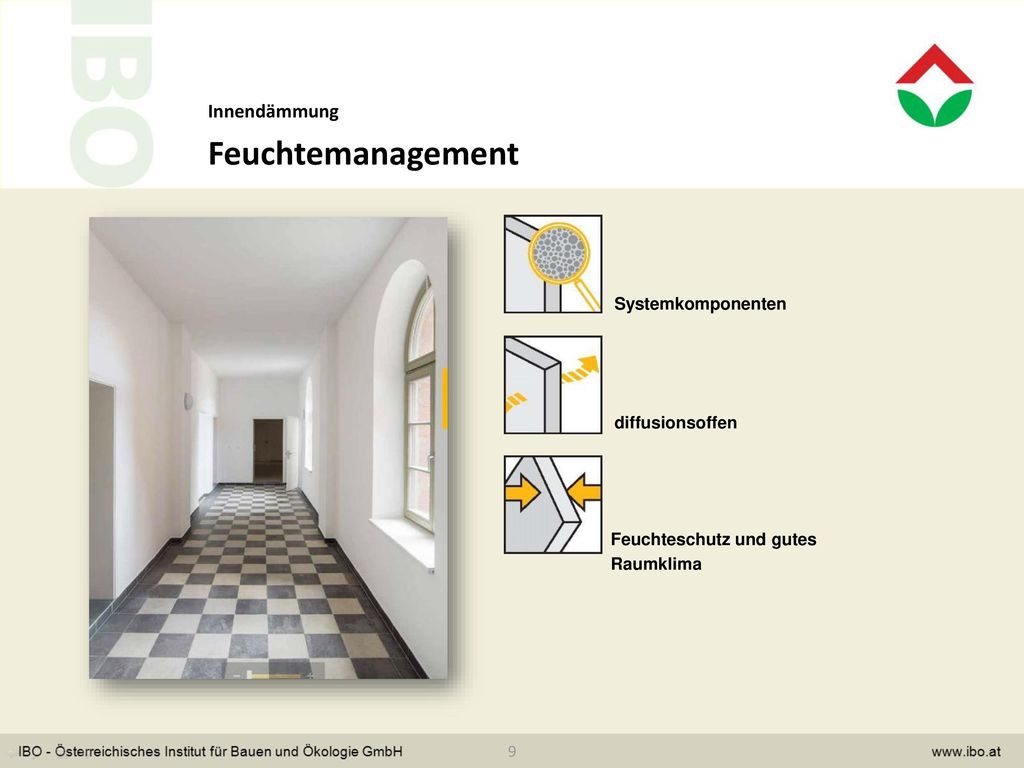

9 Feuchtemanagement Innendämmung Systemkomponenten diffusionsoffen
Feuchteschutz und gutes Raumklima Systemkomponenten 9

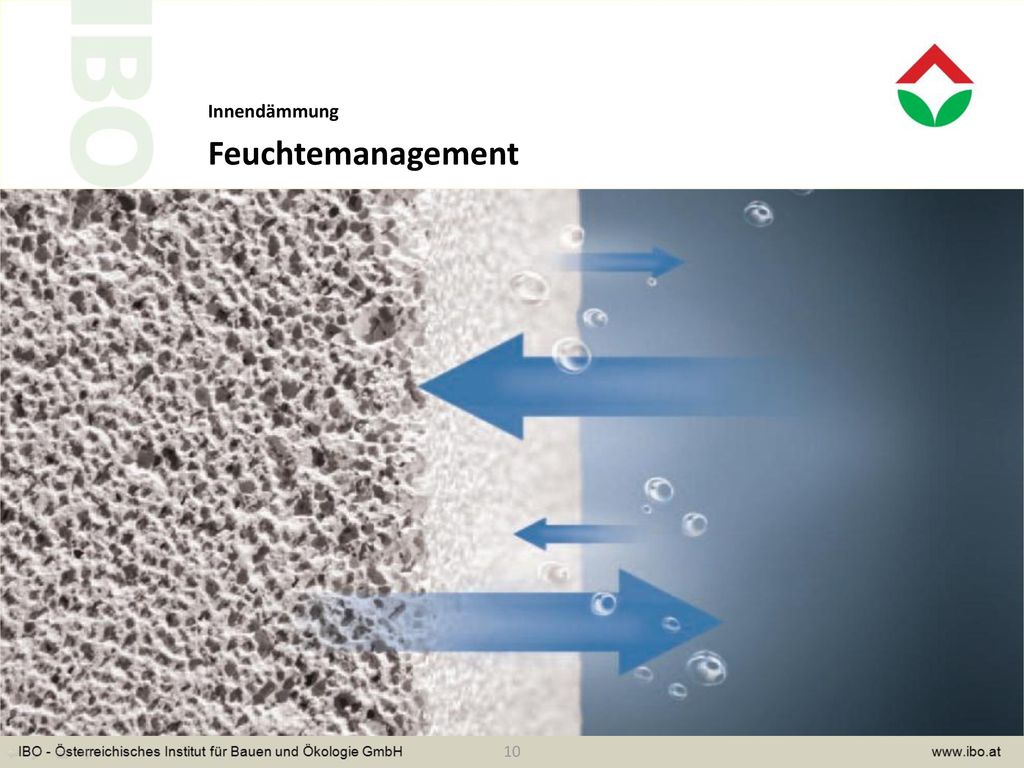

10 Innendämmung Feuchtemanagement 10

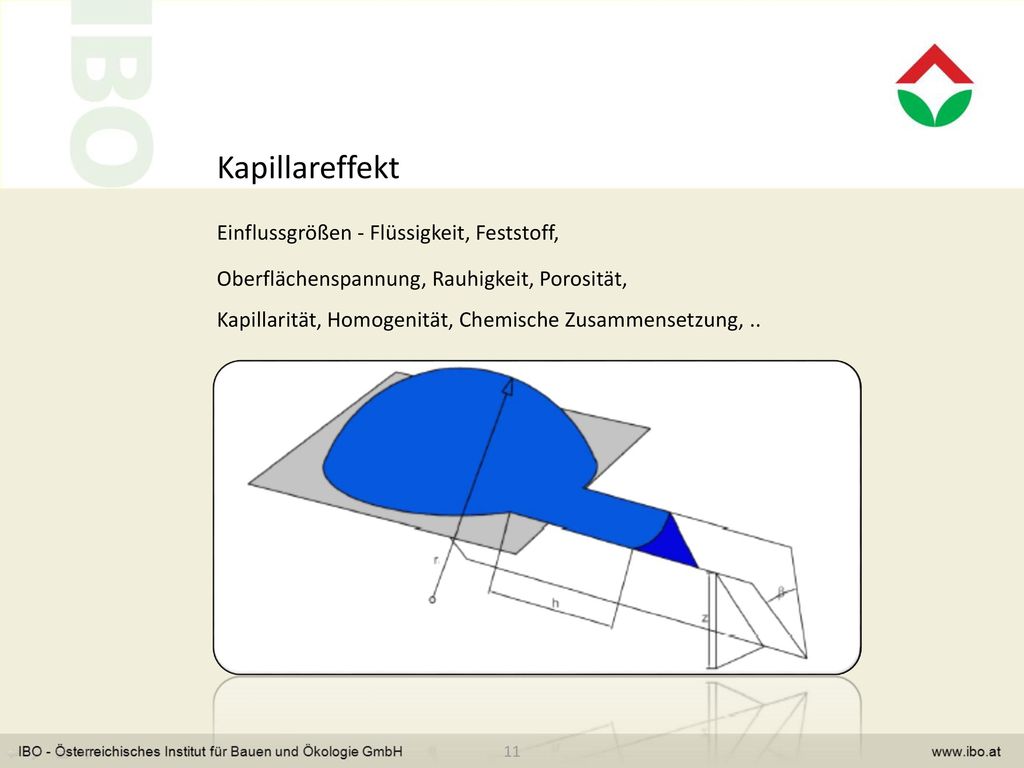

11 Einflussgrößen - Flüssigkeit, Feststoff,
Kapillareffekt Einflussgrößen - Flüssigkeit, Feststoff, Oberflächenspannung, Rauhigkeit, Porosität, Kapillarität, Homogenität, Chemische Zusammensetzung, .. 11

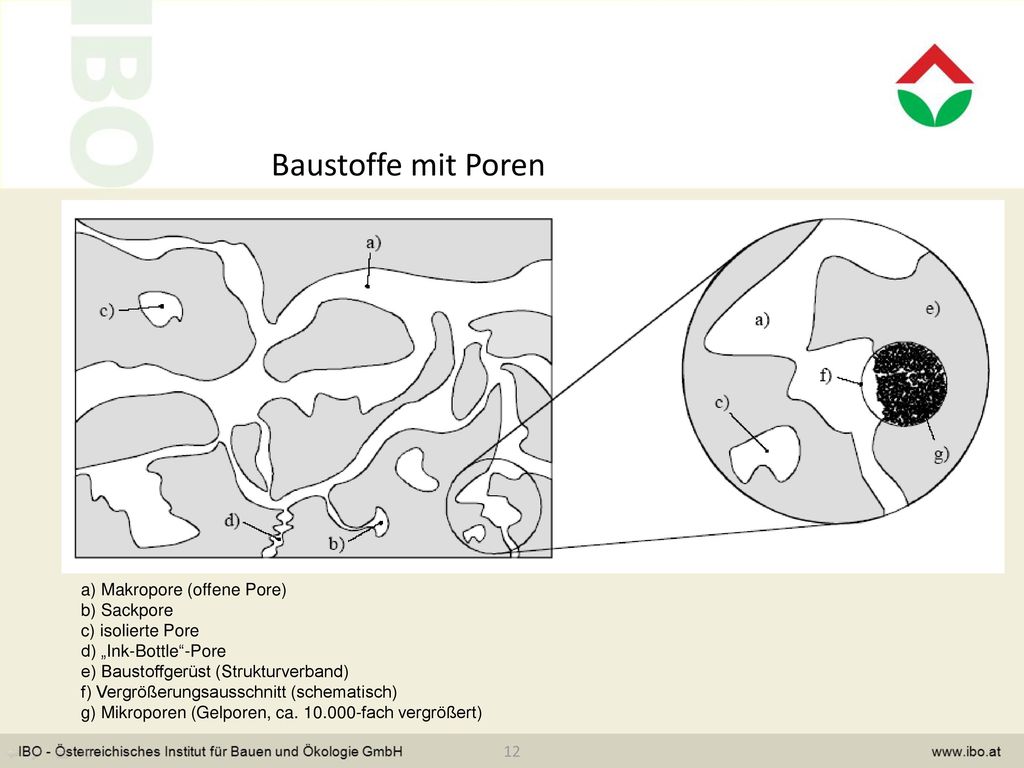

12 Baustoffe mit Poren a) Makropore (offene Pore) b) Sackpore
c) isolierte Pore d) „Ink-Bottle“-Pore e) Baustoffgerüst (Strukturverband) f) Vergrößerungsausschnitt (schematisch) g) Mikroporen (Gelporen, ca fach vergrößert) 12

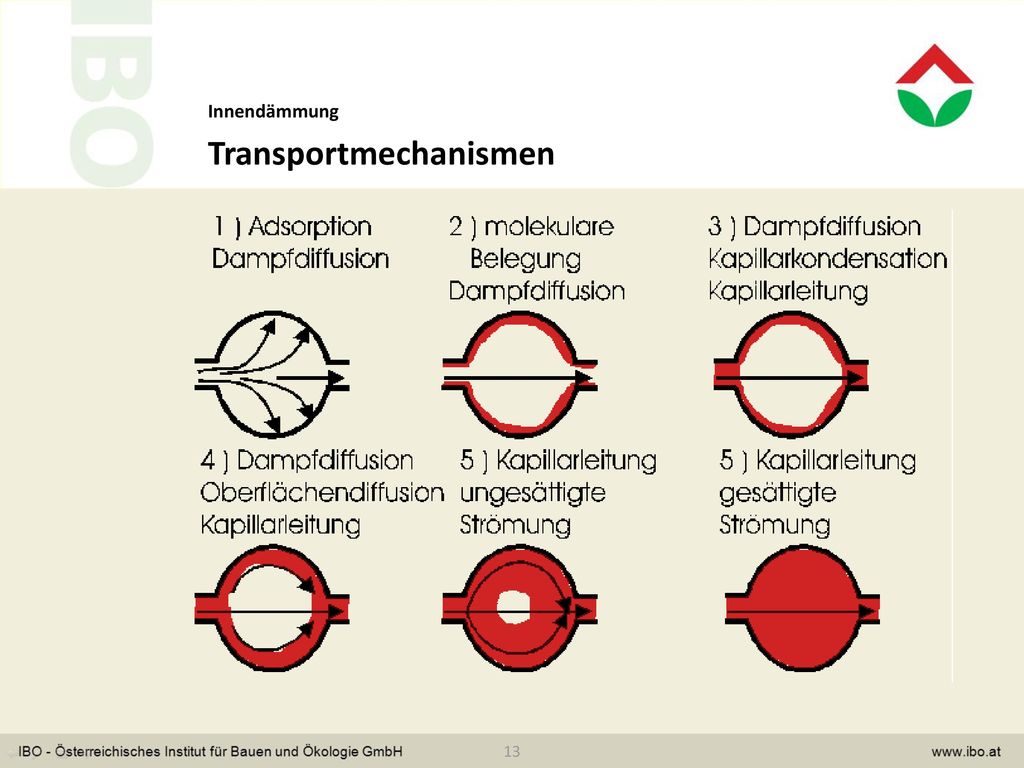

13 Transportmechanismen
Innendämmung Transportmechanismen 13

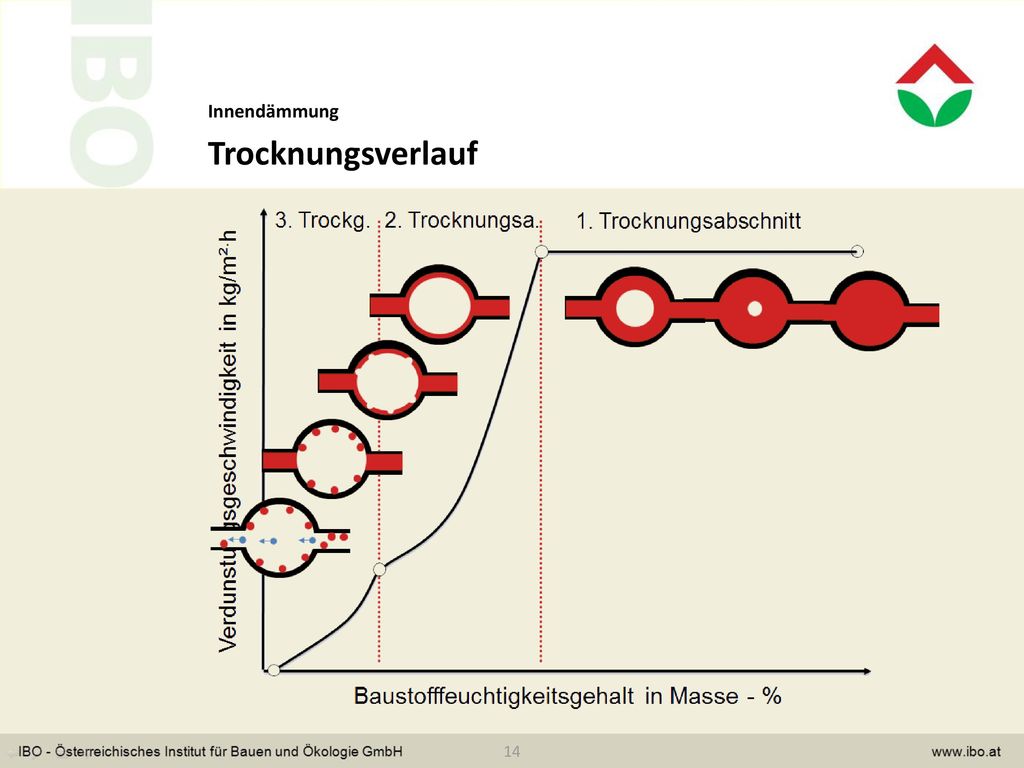

14 Innendämmung Trocknungsverlauf 14

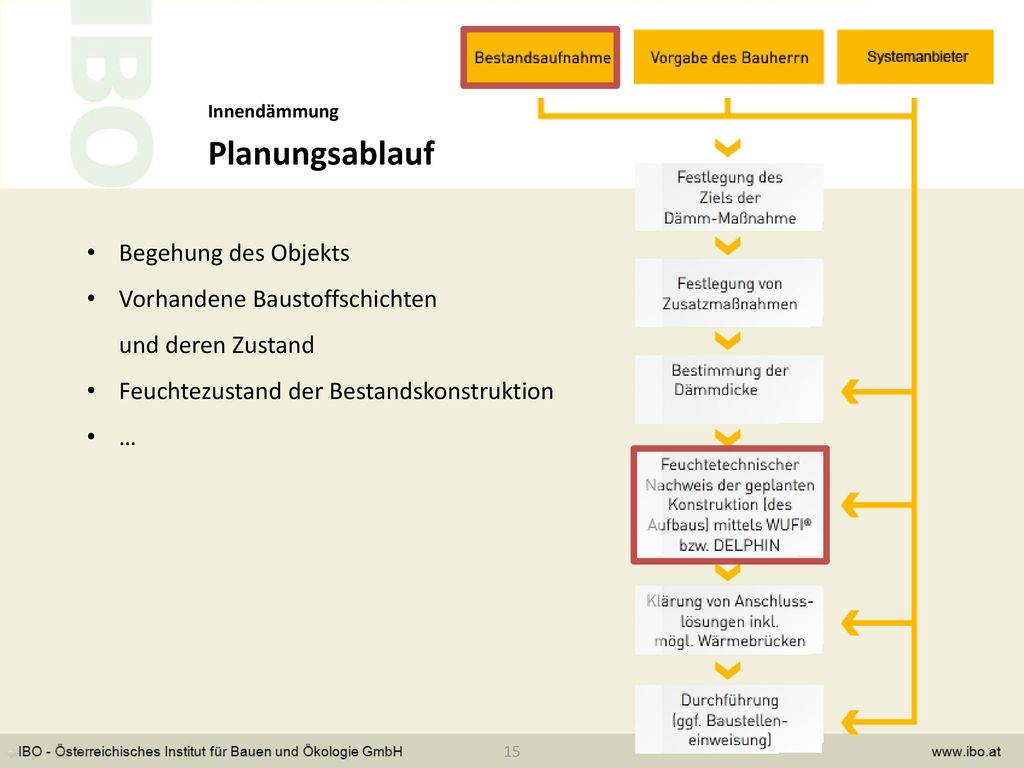

15 Planungsablauf Begehung des Objekts
Innendämmung Planungsablauf Begehung des Objekts Vorhandene Baustoffschichten und deren Zustand Feuchtezustand der Bestandskonstruktion … 15

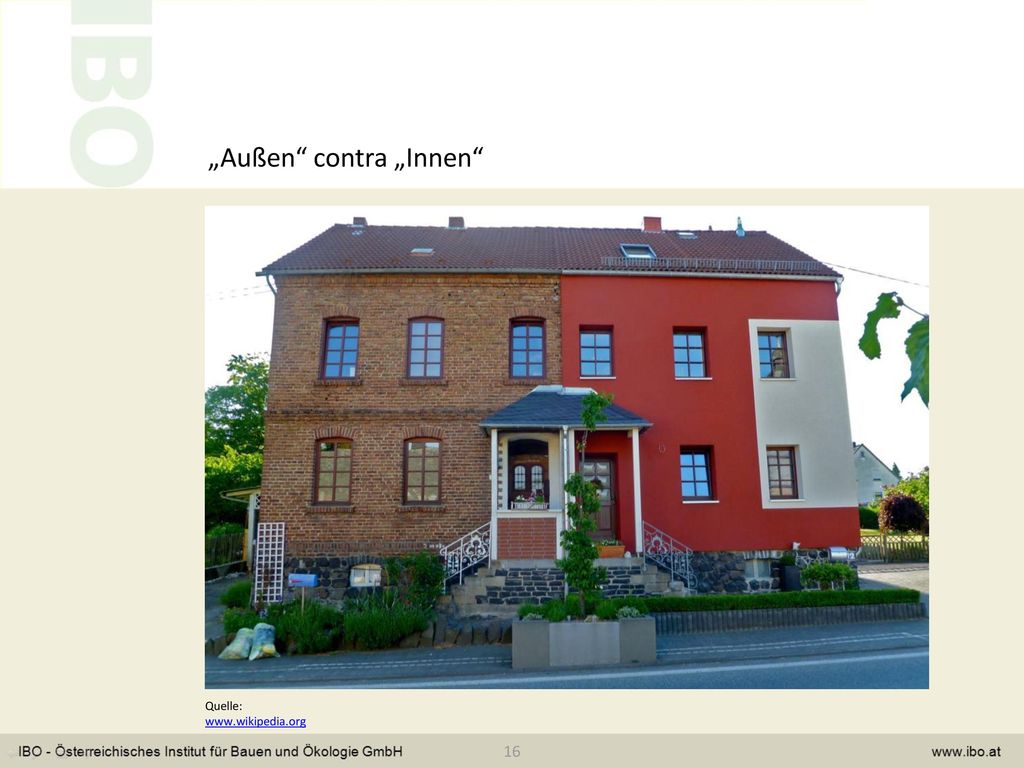

16 „Außen“ contra „Innen“
Quelle: 16

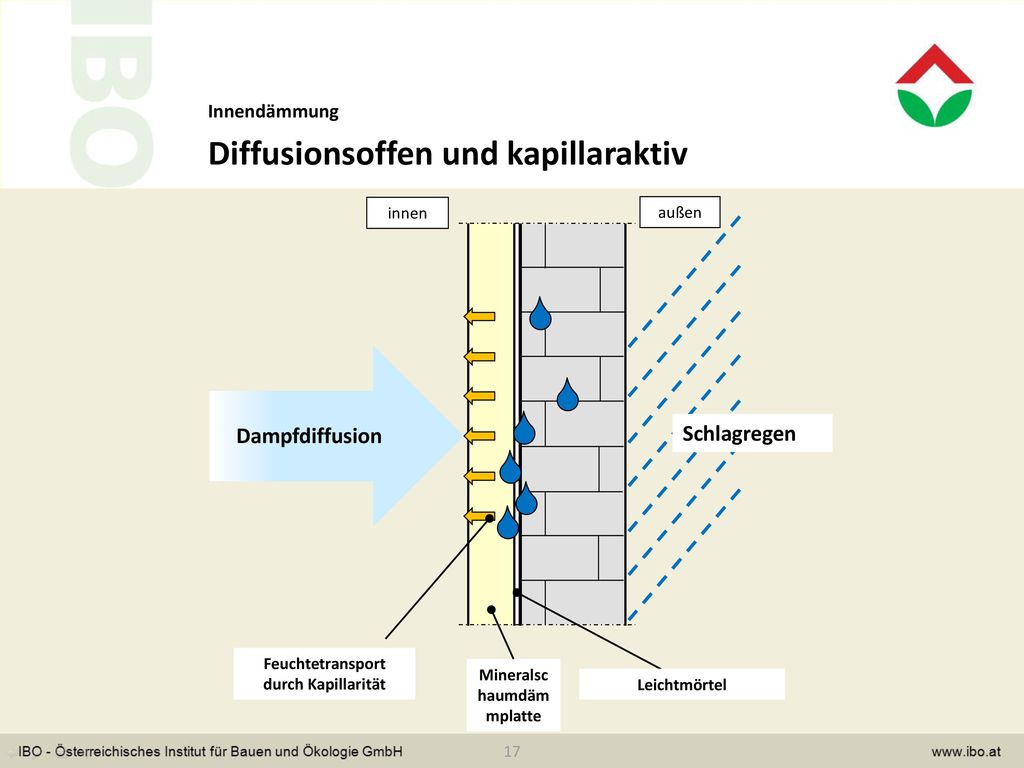

17 Feuchtetransport durch Kapillarität Mineralschaumdämmplatte
Innendämmung Diffusionsoffen und kapillaraktiv innen außen Dampfdiffusion Schlagregen Feuchtetransport durch Kapillarität Mineralschaumdämmplatte Leichtmörtel 17

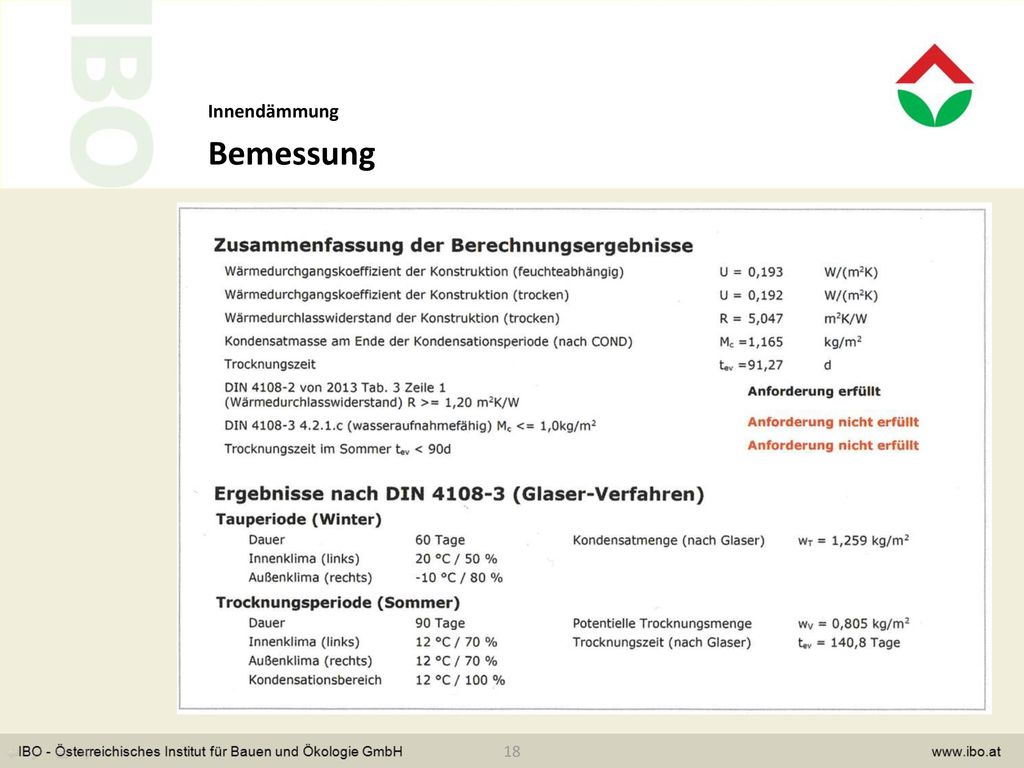

18 Innendämmung Bemessung 18

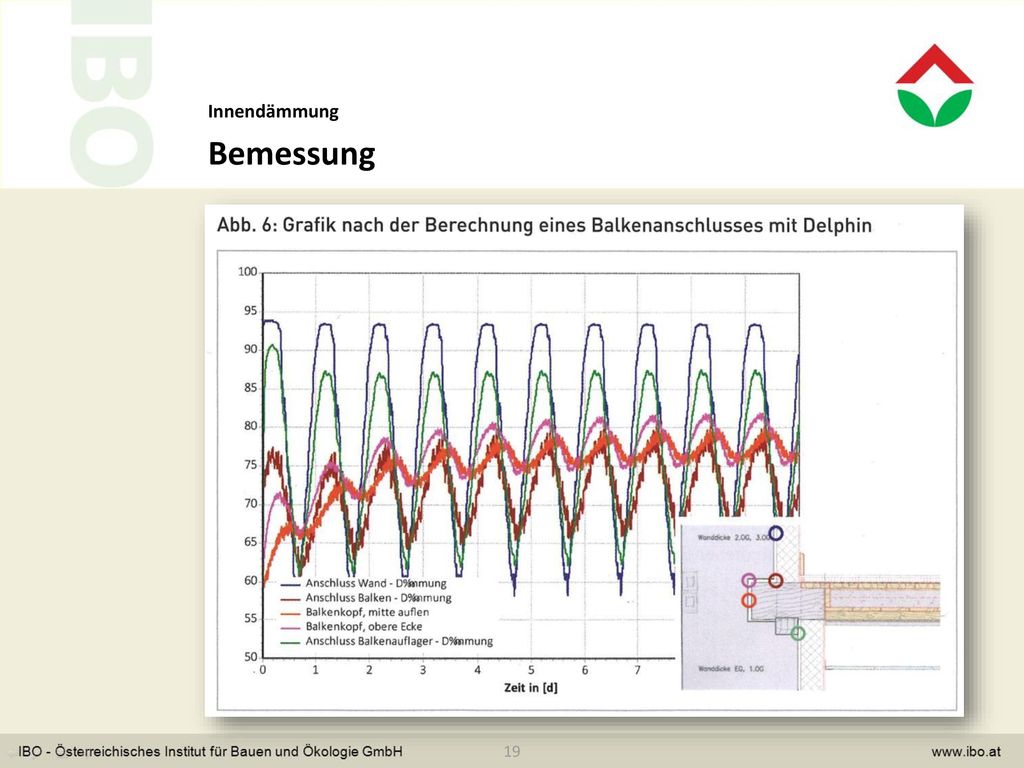

19 Innendämmung Bemessung 19

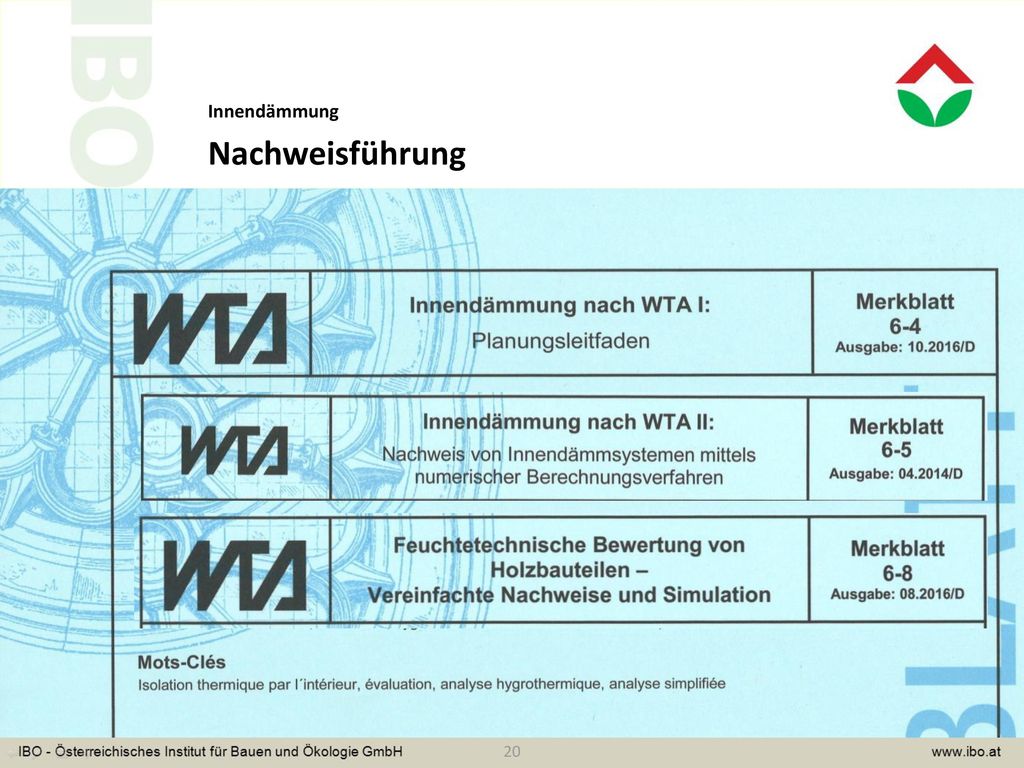

20 Innendämmung Nachweisführung 20

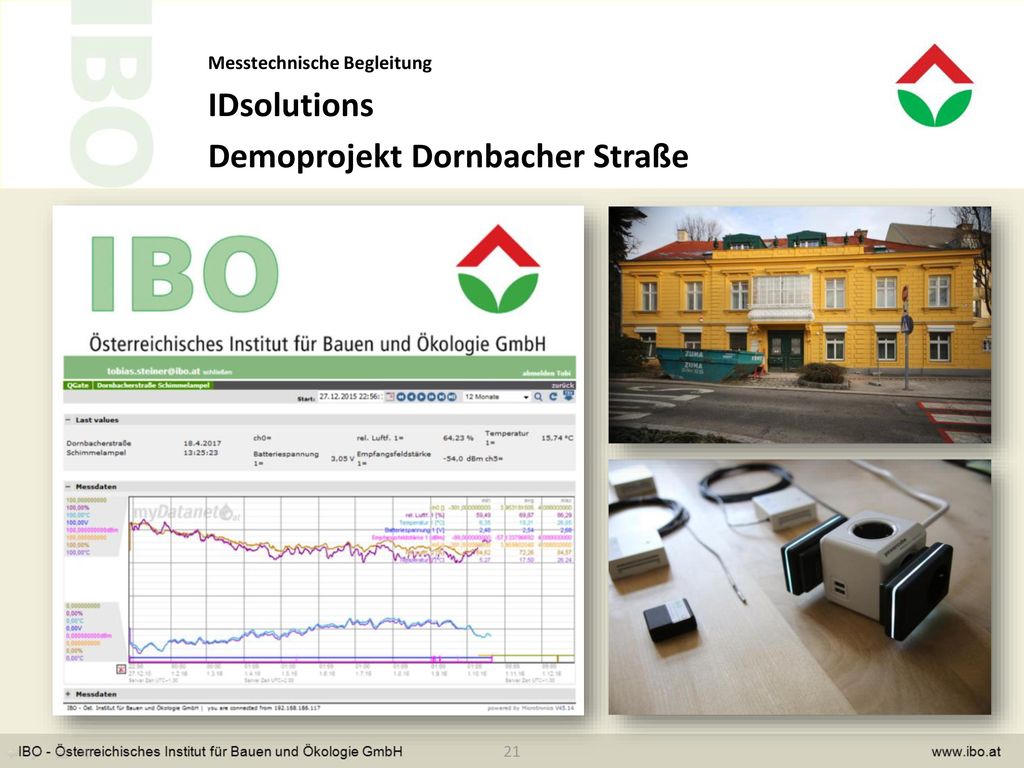

21 Demoprojekt Dornbacher Straße
Messtechnische Begleitung IDsolutions Demoprojekt Dornbacher Straße 21

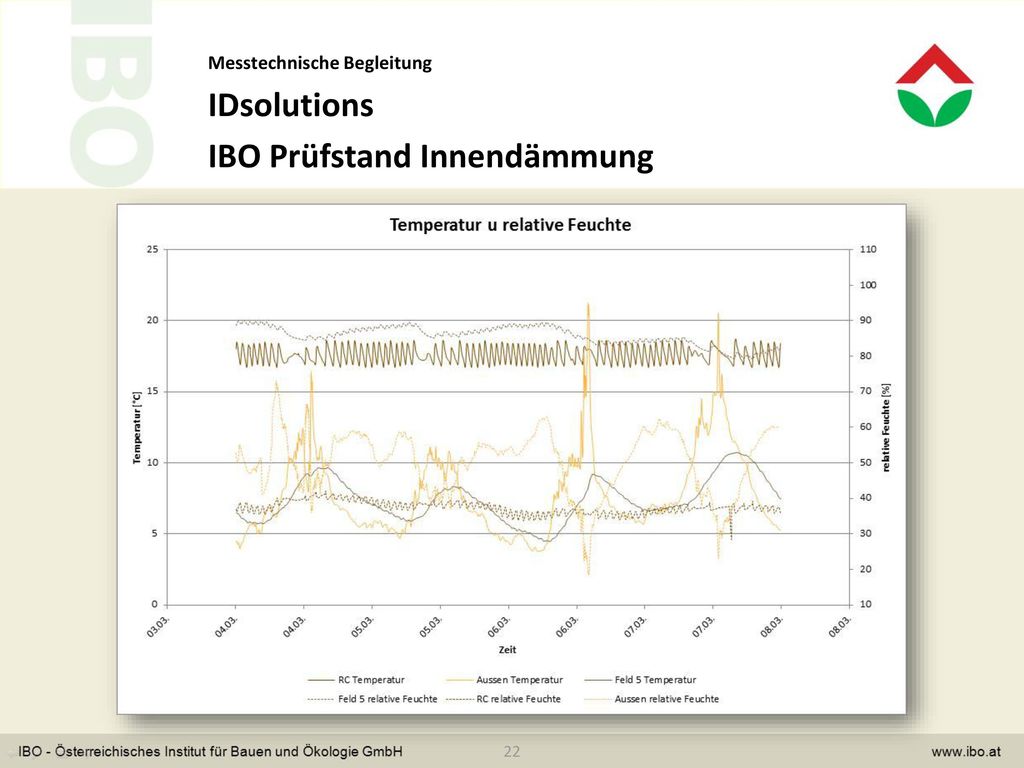

22 IBO Prüfstand Innendämmung
Messtechnische Begleitung IDsolutions IBO Prüfstand Innendämmung 22

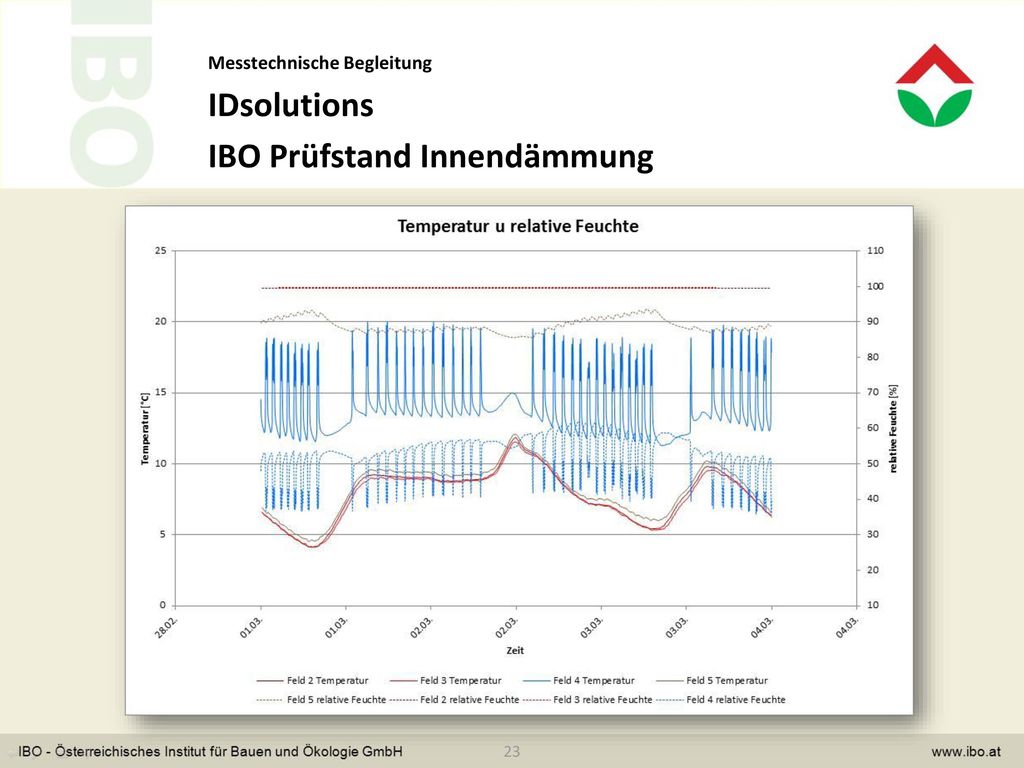

23 IBO Prüfstand Innendämmung
Messtechnische Begleitung IDsolutions IBO Prüfstand Innendämmung 23

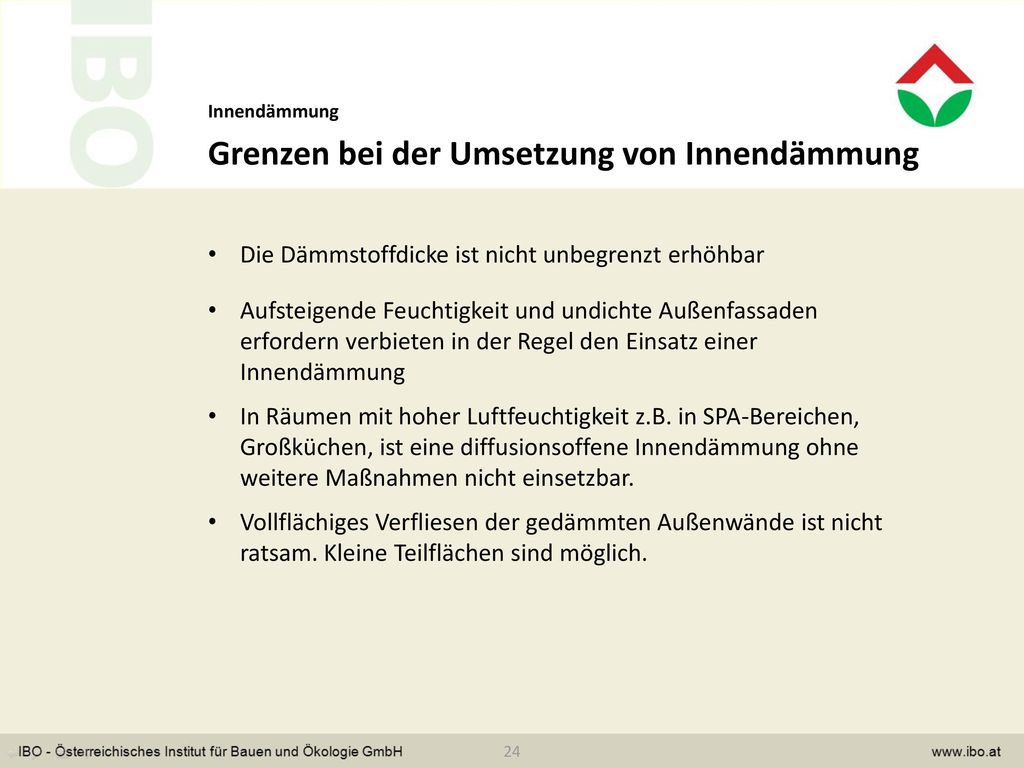

24 Grenzen bei der Umsetzung von Innendämmung
Die Dämmstoffdicke ist nicht unbegrenzt erhöhbar Aufsteigende Feuchtigkeit und undichte Außenfassaden erfordern verbieten in der Regel den Einsatz einer Innendämmung In Räumen mit hoher Luftfeuchtigkeit z.B. in SPA-Bereichen, Großküchen, ist eine diffusionsoffene Innendämmung ohne weitere Maßnahmen nicht einsetzbar. Vollflächiges Verfliesen der gedämmten Außenwände ist nicht ratsam. Kleine Teilflächen sind möglich. 24

25 Mit Schadsalz und Feuchte belastetes Mauerwerk
Innendämmung Mit Schadsalz und Feuchte belastetes Mauerwerk 25

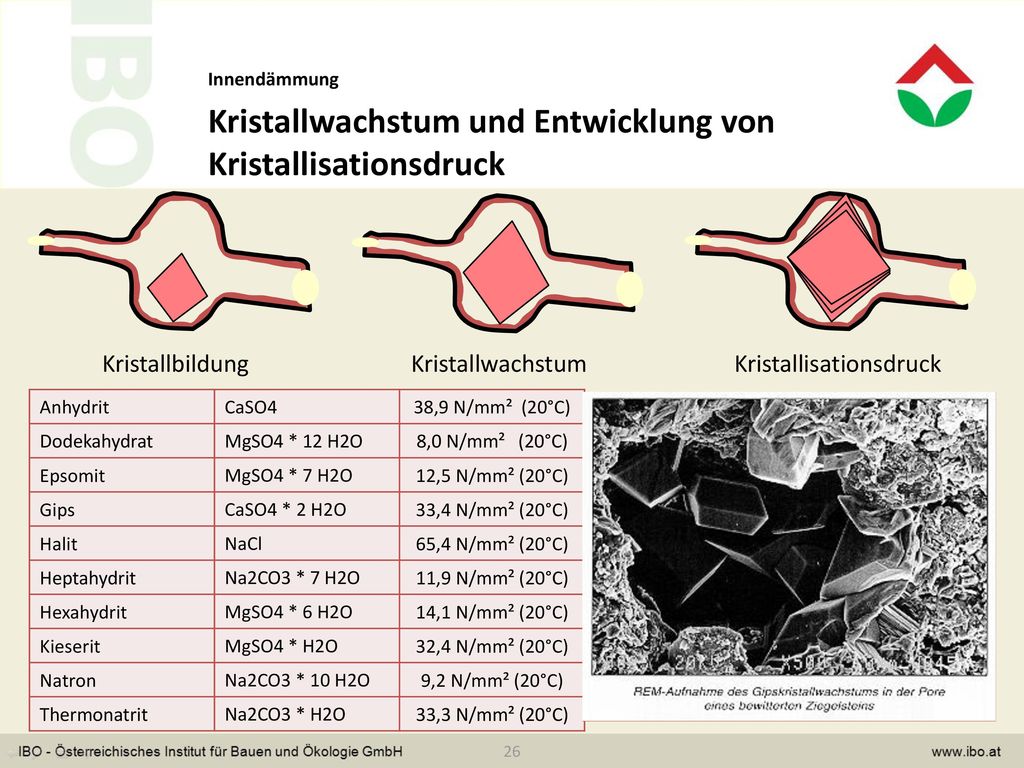

26 Kristallwachstum und Entwicklung von Kristallisationsdruck
Innendämmung Kristallwachstum und Entwicklung von Kristallisationsdruck Kristallwachstum Kristallisationsdruck Kristallbildung Anhydrit CaSO4 38,9 N/mm² (20°C) Dodekahydrat MgSO4 * 12 H2O 8,0 N/mm² (20°C) Epsomit MgSO4 * 7 H2O 12,5 N/mm² (20°C) Gips CaSO4 * 2 H2O 33,4 N/mm² (20°C) Halit NaCl 65,4 N/mm² (20°C) Heptahydrit Na2CO3 * 7 H2O 11,9 N/mm² (20°C) Hexahydrit MgSO4 * 6 H2O 14,1 N/mm² (20°C) Kieserit MgSO4 * H2O 32,4 N/mm² (20°C) Natron Na2CO3 * 10 H2O 9,2 N/mm² (20°C) Thermonatrit Na2CO3 * H2O 33,3 N/mm² (20°C) 26

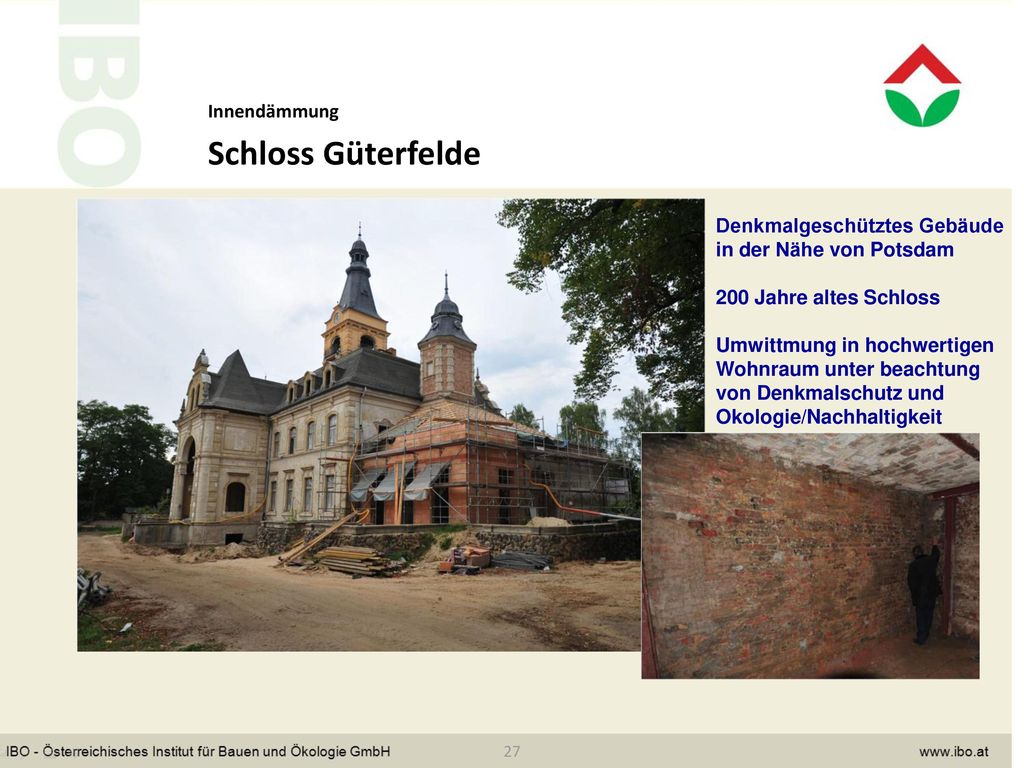

27 Schloss Güterfelde Innendämmung
Denkmalgeschütztes Gebäude in der Nähe von Potsdam 200 Jahre altes Schloss Umwittmung in hochwertigen Wohnraum unter beachtung von Denkmalschutz und Okologie/Nachhaltigkeit 27

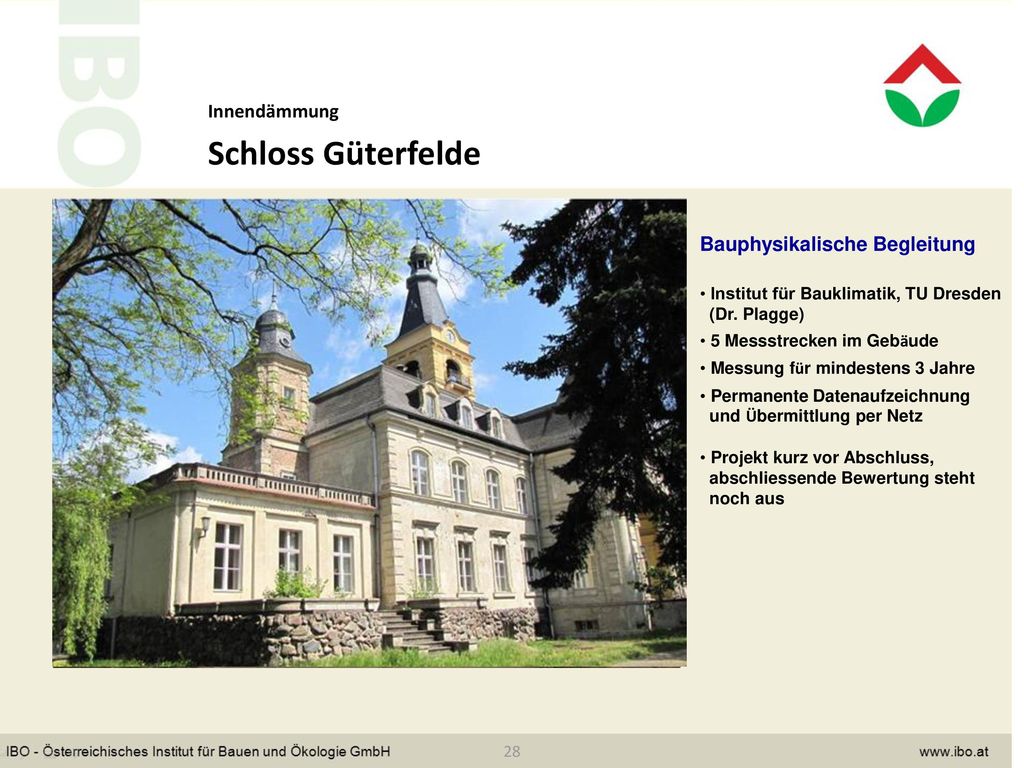

28 Schloss Güterfelde Innendämmung Bauphysikalische Begleitung
Institut für Bauklimatik, TU Dresden (Dr. Plagge) 5 Messstrecken im Gebäude Messung für mindestens 3 Jahre Permanente Datenaufzeichnung und Übermittlung per Netz Projekt kurz vor Abschluss, abschliessende Bewertung steht noch aus 28

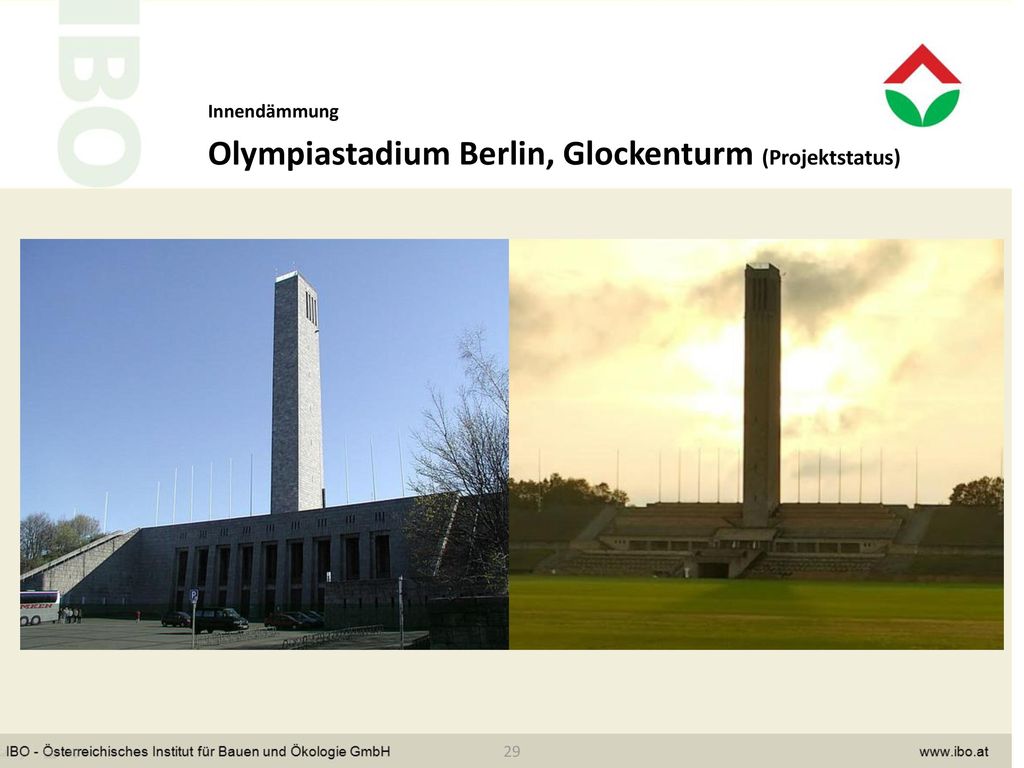

29 Olympiastadium Berlin, Glockenturm (Projektstatus)
Innendämmung Olympiastadium Berlin, Glockenturm (Projektstatus) 29

30 Innendämmung Ökologisch und ökonomisch!
Tobias Steiner (IBO) Peter Beneder, Dr. Holger Griebel (XELLA) Innendämmung Ökologisch und ökonomisch! 30
