1 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 1 Version 1.0c Adat Semester 1

2 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 2 Version 1.0c ADAT Angewandte Datentechnik –Was sind Informationen? –Informationsspeicherung Datenerfassungssysteme Datenträger Datenausgabe Organisation der Speicherung Basisfunktionalitäten Datenbanksysteme

3 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 3 Version 1.0c Informationen Daten mit Bedeutung –Wie bekommen Daten eine Bedeutung Durch Beziehungen untereinander Beispiel: Temperatur –Für sich alleine wertlos –Mit Zeit und Ort hat die Temperatur einen Wert Informationssysteme speichern Daten und Ihre Beziehungen

4 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 4 Version 1.0c Informationen (Fs) Treten überall auf Verwaltung und Speicherung dort wo große menschliche Werte im Spiel sind –Geld –Gesundheit –Geschäft –Macht - Kontrolle

5 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 5 Version 1.0c Verwaltung von Informationen Probleme bei großen Informationsmengen –Abbildung der natürlichen Struktur –Digitalisierung der Information –Verarbeitungskapazität der Systeme –Gewinnung neuer (abgeleiteter) Informationen (Beispiel Billa Marketing) –Schutz vor Informationsverlust –Schutz vor Informationsverfälschung –Schutz vor Informationsmißbrauch

6 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 6 Version 1.0c Kriterien der Informationsspeicherung Performance –Verarbeitungsdurchsatz –Antwortzeitverhalten Am anschaulichsten: Informationen aus computer- gestützten Geschäftsprozessen –Auftragsbearbeitung –Rechnungswesen (Fibu, Controlling usw.) –Supply – Chain (Waren – Lager – Einkauf)

7 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 7 Version 1.0c Komponenten eines Informationsverwaltungssystems 4 Komponenten die interagieren –Hardware –Programme Betriebssysteme Applikationssysteme (ERP) Datenbanksysteme –Daten –Benutzer

8 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 8 Version 1.0c Informationssysteme - Hardware Rechnersysteme –CPU –Hauptspeicher Sekundärspeicher –Magnetplatten Backupsysteme –Magnetbänder (Libraries) Kommunikationssysteme

9 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 9 Version 1.0c Hardware - CPU CPU –Single Prozesseor –SMP (Symetrical Multi Prozessor) Multi Core CPU Shared Memory -Cluster -shared disks -Failover – Cluster -Concurrent Access Cluster -Leistungskennzahl: GHZ (architekturabhängig) -32 Bit und 64 Bit Systeme -32 Bit – 4 GB Adressraum -64 Bit - ? Adressraum

10 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 10 Version 1.0c Hardware - Hauptspeicher -Hauptspeicher -Zugriffszeit: 5 – 50ns (nano sek - 10 -9 sek) -1 – 128 GB -Cache -Schneller Zwischenspeicher -Zugriffszeit 300 ps (piko sek – 10 -12 sek) -Level 1, 2 und 3 Cache - 1 CPU Cycle, 2 Cycles, 10 CPU Cycles -90% Hitrate

11 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 11 Version 1.0c Hardware - Sekundärspeicher Magnetplatten –Zugriffszeiten 1 – 20 ms –Permanenter Speicher –Billiger als Hauptspeicher –Anschlusstechnik: SATA, SAS (Serial Attached SCSI), Fiberchannel, NAS

12 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 12 Version 1.0c Hardware – Sekundärspeicher (Fs) –Raid (Redundant array of Independent Disks) Raid 0: Striping (stripe size z.B.: 16 KB) Raid 1: Mirroring Raid 5: Blocklevel Striping mit verteiltem Parity

13 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 13 Version 1.0c Hardware - Backupsysteme Magnetbänder Magnetbandkasetten Magnetbandkasetten Libraries Seltener –CD / DVD / Worm Libraries –COM Computer Output Mikrofilm Backup – Rechner (Hot / Cold)

14 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 14 Version 1.0c Hardware - Netzwerksysteme LAN – Local Area Networks –10 / 100 MBit/s / Gigabit Ethernet –Token Ring –WLAN 300MBit/s WAN –64 KBit/s – ISDN –ADSL / SDSL 512 – 2048 KBit/s (18MBit/s) –155 MBit (622 MBit/s) – ATM Workstation – Server Server - Server

15 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 15 Version 1.0c Programme Mittler zwischen Benutzer und Hardware Verbirgt Hardwaredetails 3 Gruppen von Programmen: –Betriebssystem –Datenbanksystem –Applikationssoftware

16 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 16 Version 1.0c Programme - Betriebssysteme Windows Linux Unix VMS I5/OS OS400 zOS

17 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 17 Version 1.0c Programme – Datenbanksysteme Merkmale –Kommerziell – Open Source –Singleuser – Multiuser –PC – Server – Großrechner Systeme und Hersteller - kommerziell –DB2 – IBM –Oracle – Oracle –SQL Server – Microsoft –(Sybase, Cache)

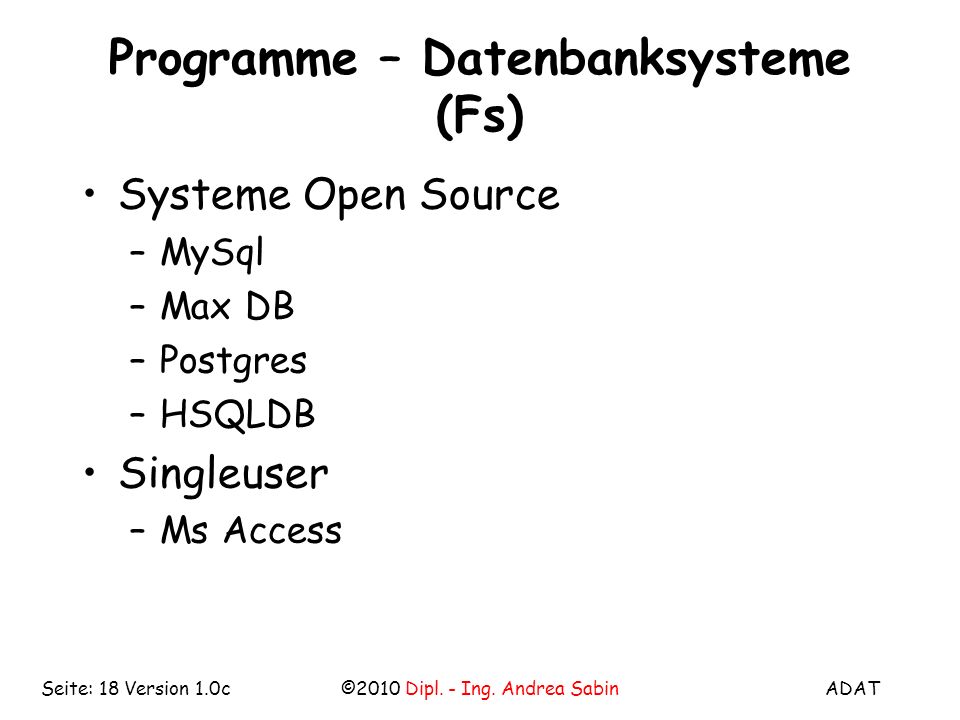

18 ADAT©2010 Dipl. - Ing. Andrea SabinSeite: 18 Version 1.0c Programme – Datenbanksysteme (Fs) Systeme Open Source –MySql –Max DB –Postgres –HSQLDB Singleuser –Ms Access
