1 Probe 2NdFAp_NEW 2 K8_01_01 (2NdFAp_NEW) K8_02_01

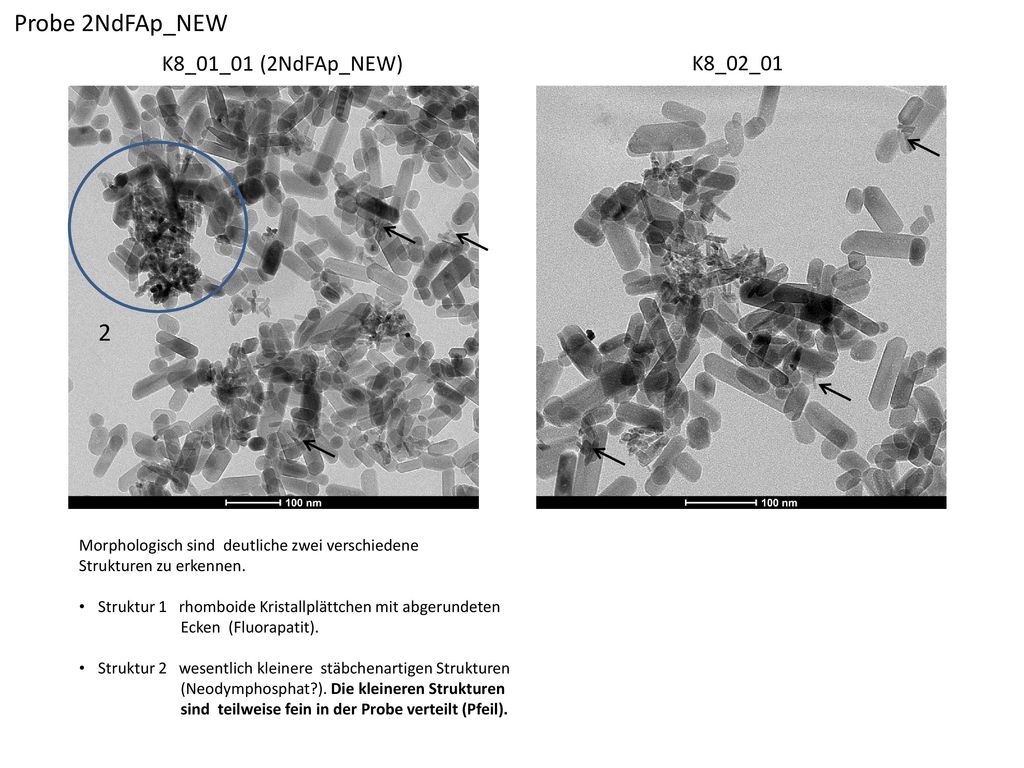

Morphologisch sind deutliche zwei verschiedene Strukturen zu erkennen. Struktur 1 rhomboide Kristallplättchen mit abgerundeten Ecken (Fluorapatit). Struktur 2 wesentlich kleinere stäbchenartigen Strukturen (Neodymphosphat?). Die kleineren Strukturen sind teilweise fein in der Probe verteilt (Pfeil).

2 Probe 2NdFAp_NEW K8_02_01 Im Mapping zeigt sich das die kleinen stäbchenartigen Strukturen Neodym enthalten.

3 Probe 2NdFAp_NEW K8_02_01 (2NdFAp) EDX-Analyse Mapping

4 K8_01_02 (2NdFAp) EDX-Analyse area measurement
Probe 2NdFAp_NEW K8_01_02 (2NdFAp) EDX-Analyse area measurement Pfeil: kleine Neodymphosphatkristalle im Messbereich für Fluorapatit

5 Probe 2NdFAp_NEW K8_02_01_P1 Bei der Kleinbereichsanalyse mittels EDX zeigt sich, dass in der Struktur des Fluorapatit (K8_02_01_P1) kein Neodym enthalten ist. Der geringe Neodymanteil ist auf zwei kleine Neodymphosphatkistalle im Analysebereich zurückzuführen (Pfeil). In der Struktur des Neodymphosphat (K8_02_01_P2) ist Neodym enthalten und der Kalziumanteil etwas verringert Flur konnte in den Bereichen von Fluorapatit (K8_02_01_P1 und K8_02_01_P2) nachgewiesen werden. Silizum konnte in allen Bereichen nachgewiesen werden. K8_02_01_P2

6 Probe 2NdFAp_NEW Spectrum: K8_01_02_P 1
Element Series unn. C norm. C Atom. C Error [wt.%] [wt.%] [at.%] [%] Kalzium K-series 19,01 29,87 1,3 Phosphor 18,31 37,21 1,2 Neodym L-series 60,41 26,37 12,2 Fluor 1,35 4,49 0,2 Silizium 0,92 2,07 0,1 Total: 100,00 100,00 100,00 K8_01_02_P2 Spectrum: K8_01_02_P 2 Element Series unn. C norm. C Atom. C Error [wt.%] [at.%] [%] Kalzium K-series 65,76 59,62 4,1 Phosphor 28,24 33,13 1,8 Neodym L-series 2,35 0,59 0,6 Fluor 3,14 6,01 0,3 Silizium 0,50 0,65 0,1 Total: 100,00 100,00 100,00
