Beziehungen zwischen Klassen

Präsentation zum Thema: "Beziehungen zwischen Klassen"—  Präsentation transkript:

1 Beziehungen zwischen Klassen

2 Objekt und Klasse Kopf: KREIS KREIS mittex = 0 mittey = 40 radius = 30
füllfarbe = "weiß" KREIS mittex mittey radius füllfarbe mittelpunktSetzen() radiusSetzen() füllfarbeSetzen() verschieben() strecken() In der (abgerundeten) Objektkarte stehen die Attribute und Attributwerte eines einzelnen Objekts. Die (eckige) Klassenkarte enthält die Attribute und Methoden aller Objekte gleicher Bauart.

3 Objektdiagramm Rumpf Hut Bauch Schneemann Krempe Kopf Mund Auge1 Auge2

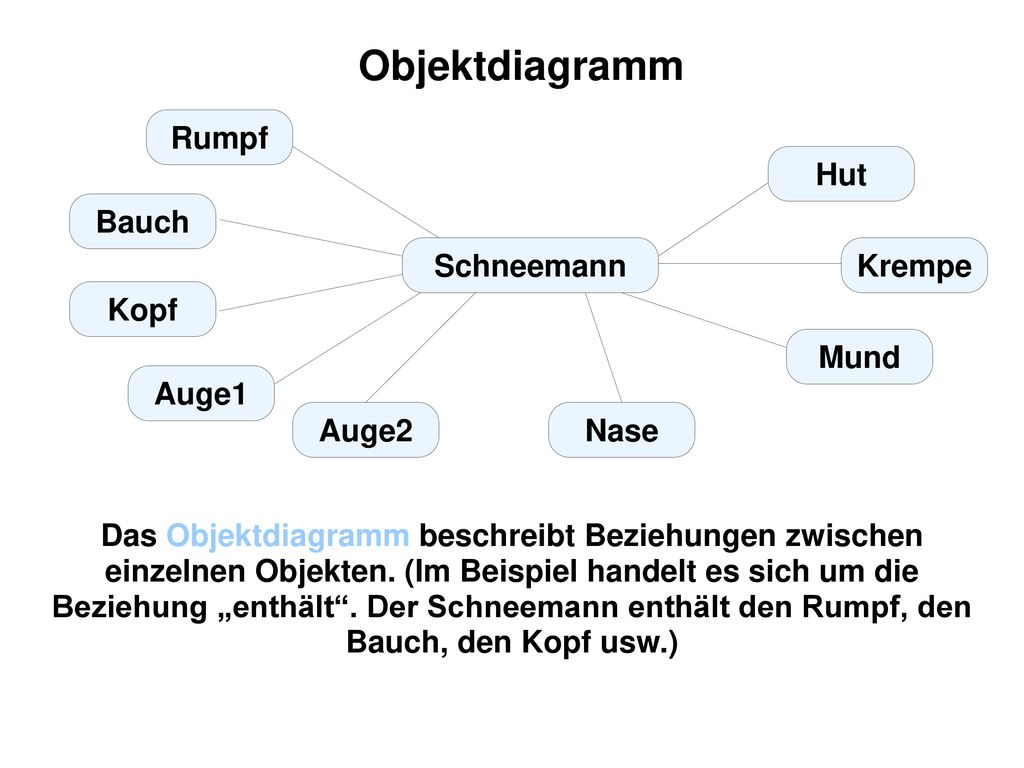

Nase Das Objektdiagramm beschreibt Beziehungen zwischen einzelnen Objekten. (Im Beispiel handelt es sich um die Beziehung „enthält“. Der Schneemann enthält den Rumpf, den Bauch, den Kopf usw.)

4 Klassendiagramm GRUPPE KREIS DREIECK RECHTECK
n < enthält n < enthält n < enth. 1 1 enthält > n KREIS DREIECK RECHTECK Das Klassendiagramm beschreibt, welche Beziehungen es zwischen einzelnen Objekten der Klassen geben kann. (Im Beispiel handelt es sich um die Beziehung „enthält“. Diese Beziehung ist jeweils eine 1:n-Beziehung, da z. B. eine Gruppe mehrere Kreise enthalten kann)

5 Beziehungsarten (im wirklichen Leben)
MUTTER KIND hat > n Eine Mutter kann mehrere Kinder haben. (1:n-Beziehung) EHEFRAU EHEMANN 1 ist verheiratet mit > 1 Eine Ehefrau kann mit einem Ehemann verheiratet sein. (1:1-Beziehung) SCHÜLERIN LEHRKRAFT hat > m n < unterrichtet Eine Schülerin kann mehrere Lehrkräfte haben. Eine Lehrkraft kann mehrere Schülerinnen unterrichten. (n:m-Beziehung)
