Wärmezentrum & Muffelgröße

Präsentation zum Thema: "Wärmezentrum & Muffelgröße"—  Präsentation transkript:

1 Wärmezentrum & Muffelgröße
von Bahar

2 Wärmezentrum & Muffelgröße

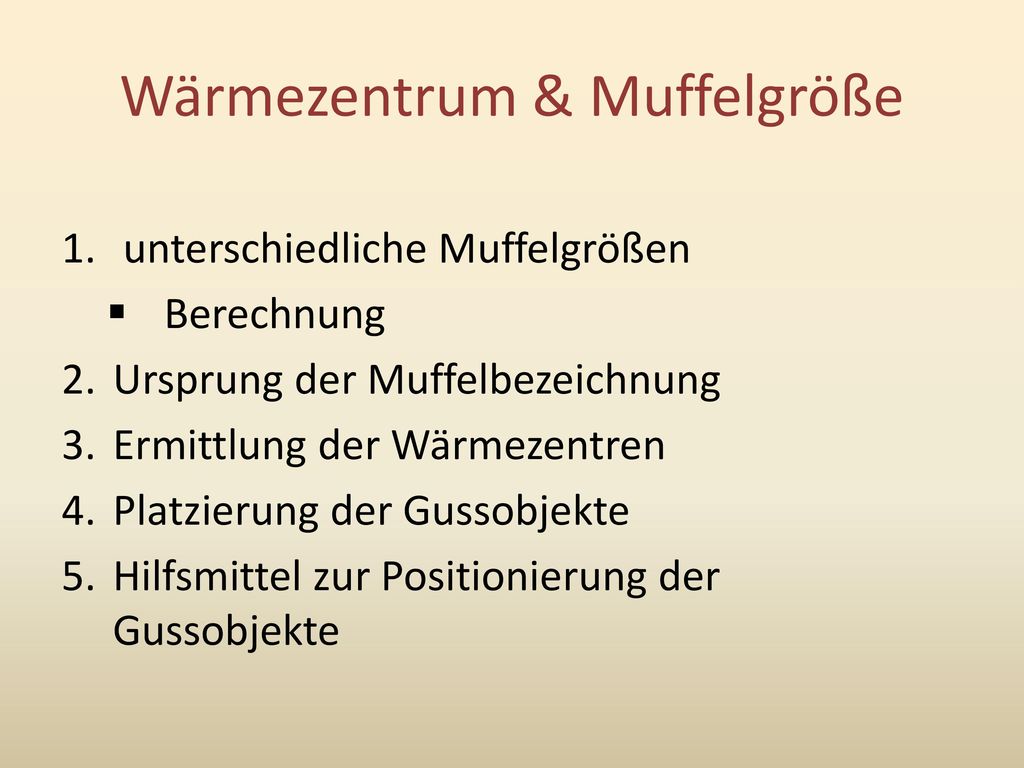

unterschiedliche Muffelgrößen Berechnung Ursprung der Muffelbezeichnung Ermittlung der Wärmezentren Platzierung der Gussobjekte Hilfsmittel zur Positionierung der Gussobjekte

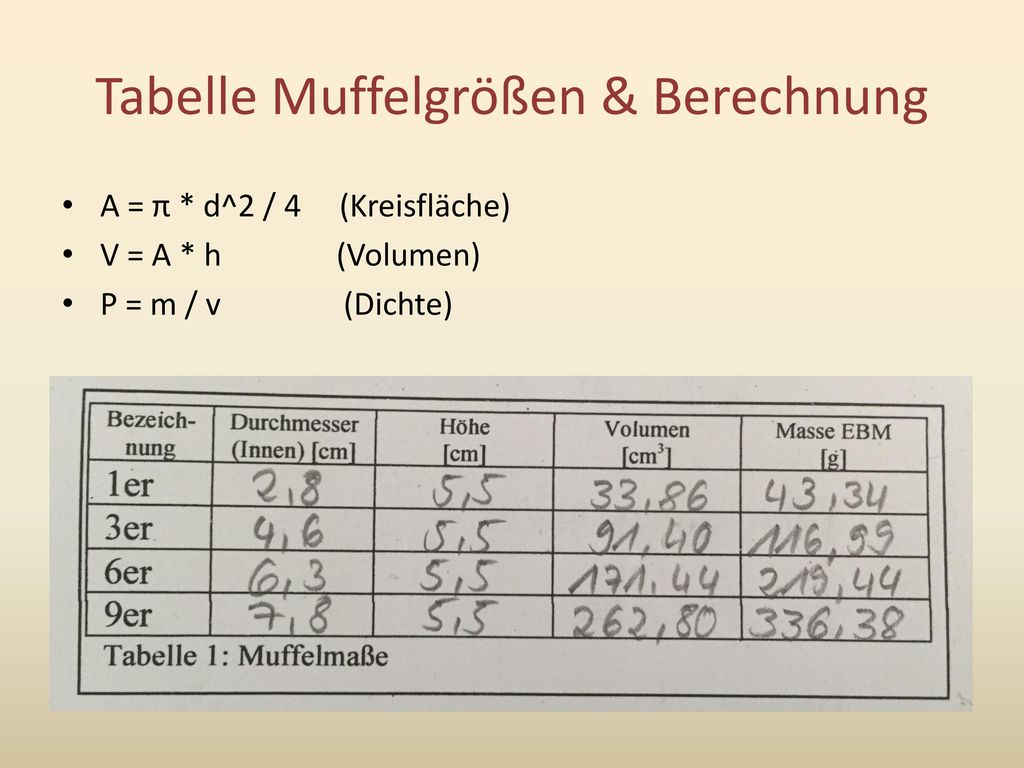

3 Tabelle Muffelgrößen & Berechnung
A = π * d^2 / (Kreisfläche) V = A * h (Volumen) P = m / v (Dichte)

4 Berechnung A = π * 2,8cm^2 / 4 = 6,15cm^2 V = 6,15 * 5,5 = 33,86

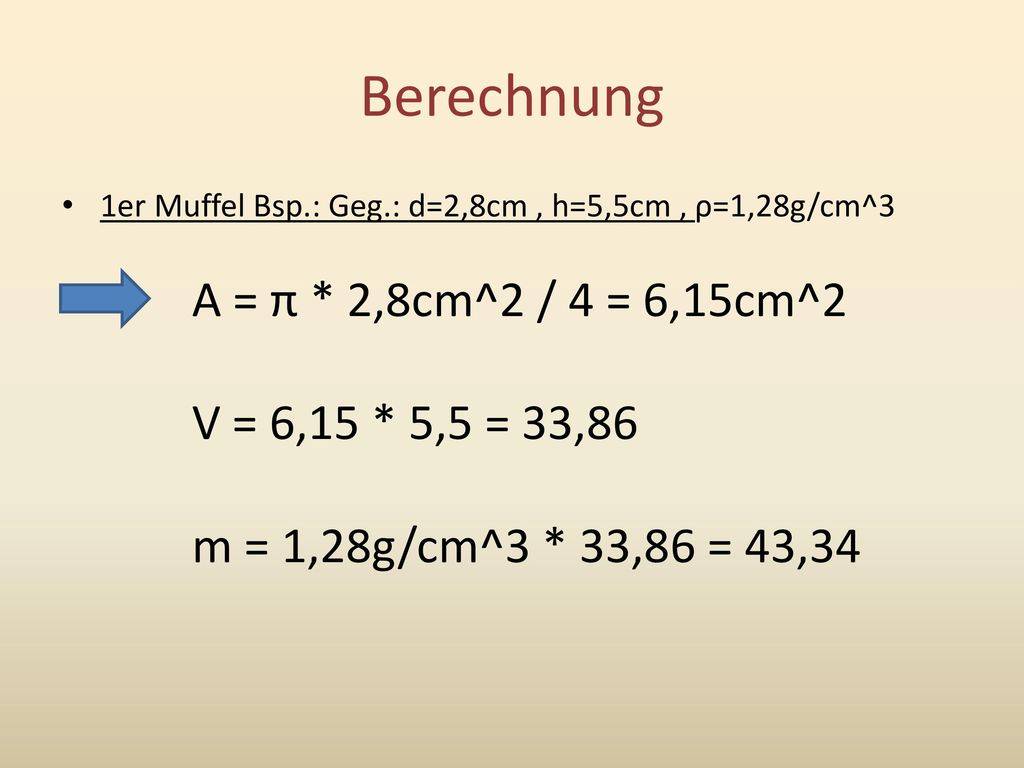

1er Muffel Bsp.: Geg.: d=2,8cm , h=5,5cm , ρ=1,28g/cm^3 A = π * 2,8cm^2 / 4 = 6,15cm^2 V = 6,15 * 5,5 = 33,86 m = 1,28g/cm^3 * 33,86 = 43,34

5 Vermutung über den Ursprung der Muffelbezeichnung

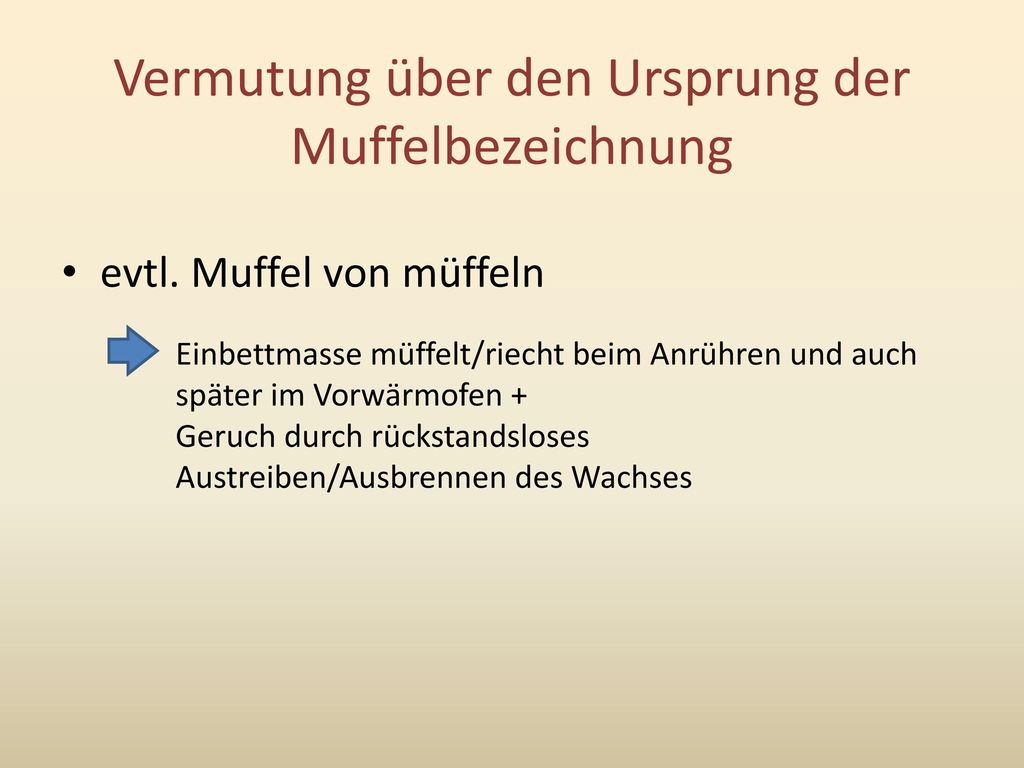

evtl. Muffel von müffeln Einbettmasse müffelt/riecht beim Anrühren und auch später im Vorwärmofen + Geruch durch rückstandsloses Austreiben/Ausbrennen des Wachses

6 Wärmezentren ermitteln

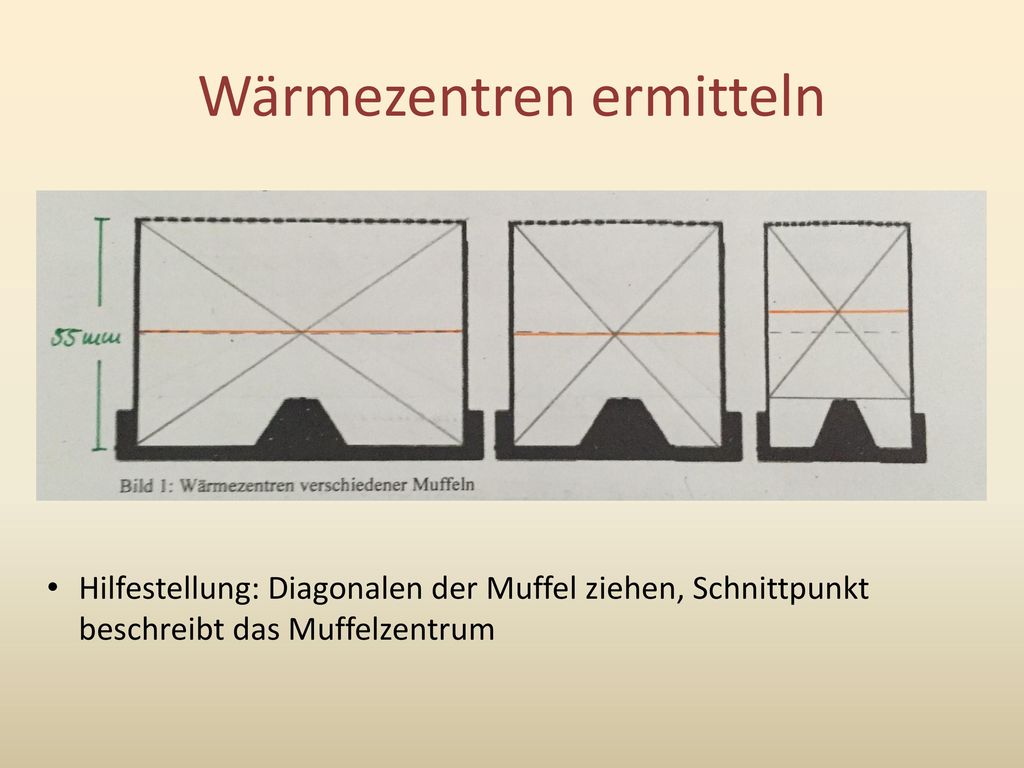

Hilfestellung: Diagonalen der Muffel ziehen, Schnittpunkt beschreibt das Muffelzentrum

7 Platzierung der Gussobjekte

8 Platzierung der Gussobjekte

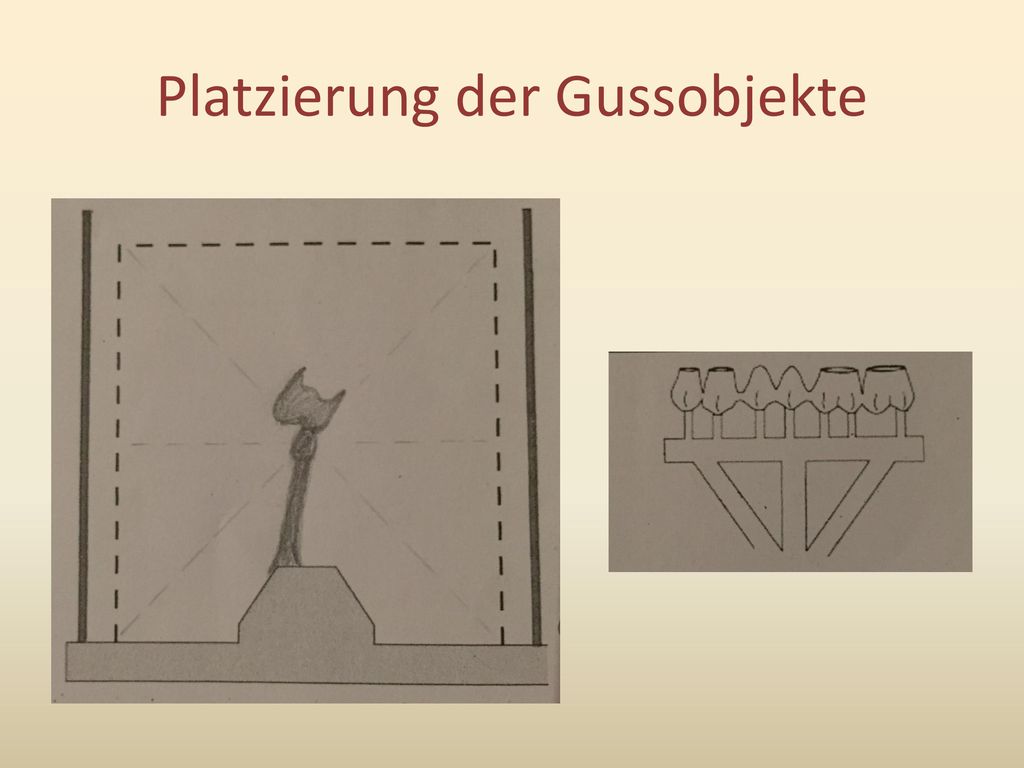

Anordnung des Wachsobjektes wird durch die Temperaturverteilung innerhalb der Gießform während der Erstarrung der Legierung bestimmt Gussobjekte werden ca. 5mm oberhalb der Gießformmitte angeordnet -> lunkerfrei Querkanal wird auf Höhe der Gießformmitte angeordnet

9 Hilfsmittel zur Überprüfung der Positionierung

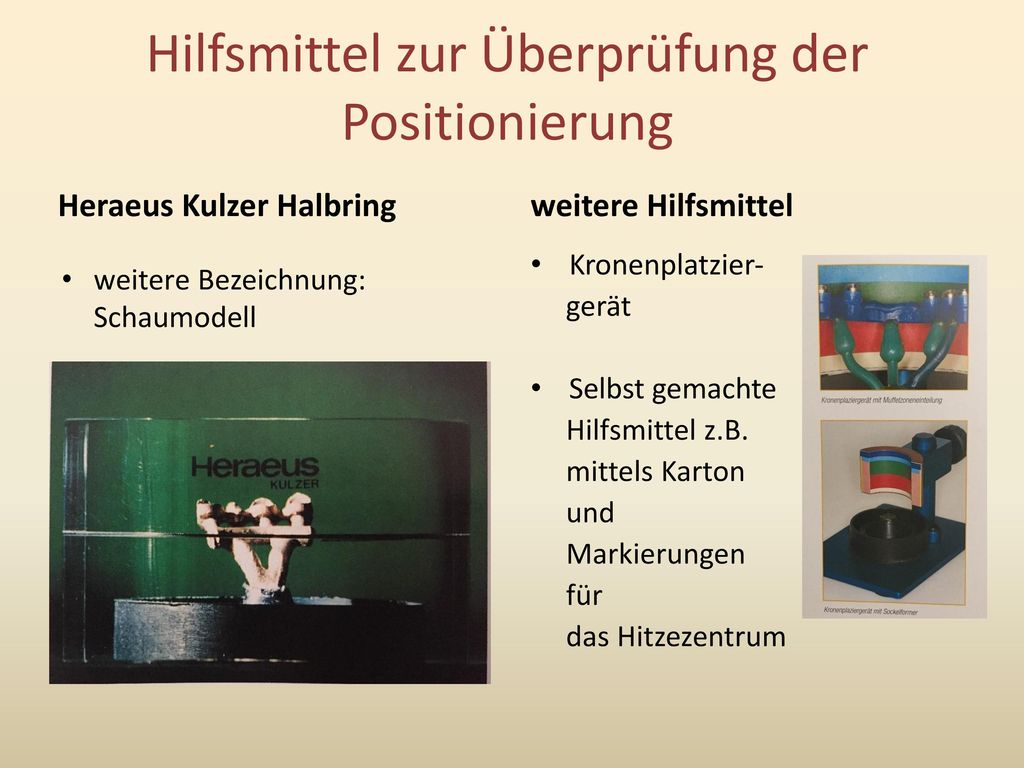

Heraeus Kulzer Halbring weitere Hilfsmittel Kronenplatzier- gerät Selbst gemachte Hilfsmittel z.B. mittels Karton und Markierungen für das Hitzezentrum weitere Bezeichnung: Schaumodell
