Sicherheitsmodul, REG SCM/S 1.1

Präsentation zum Thema: "Sicherheitsmodul, REG SCM/S 1.1"—  Präsentation transkript:

1 Sicherheitsmodul, REG SCM/S 1.1
Logikgerät zur Steuerung von Alarmfunktionen in EIB-Anlagen steuert - Scharfschaltung - Alarmierung - Melderauswertung Für kleine bis mittlere Anlagen ohne VdS-Anforderung; Bis zu 64 Meldungen können ausgewertet werden Durchgängiges Bedienkonzept mit Klartextmeldungen Montage im Elektroverteiler (2 TE)

2 Sicherheitsmodul, REG SCM/S 1.1

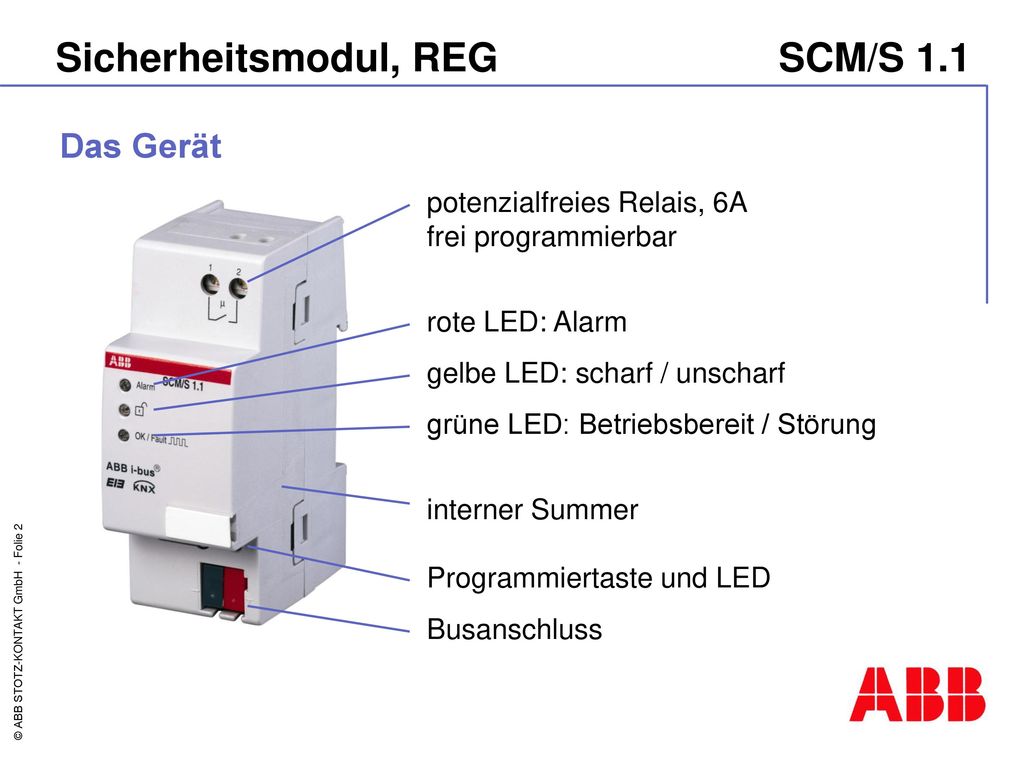

Das Gerät potenzialfreies Relais, 6A frei programmierbar rote LED: Alarm gelbe LED: scharf / unscharf grüne LED: Betriebsbereit / Störung interner Summer Programmiertaste und LED Busanschluss

3 Sicherheitsmodul, REG SCM/S 1.1
Systembeispiel I: Standardfunktion

4 Sicherheitsmodul, REG SCM/S 1.1

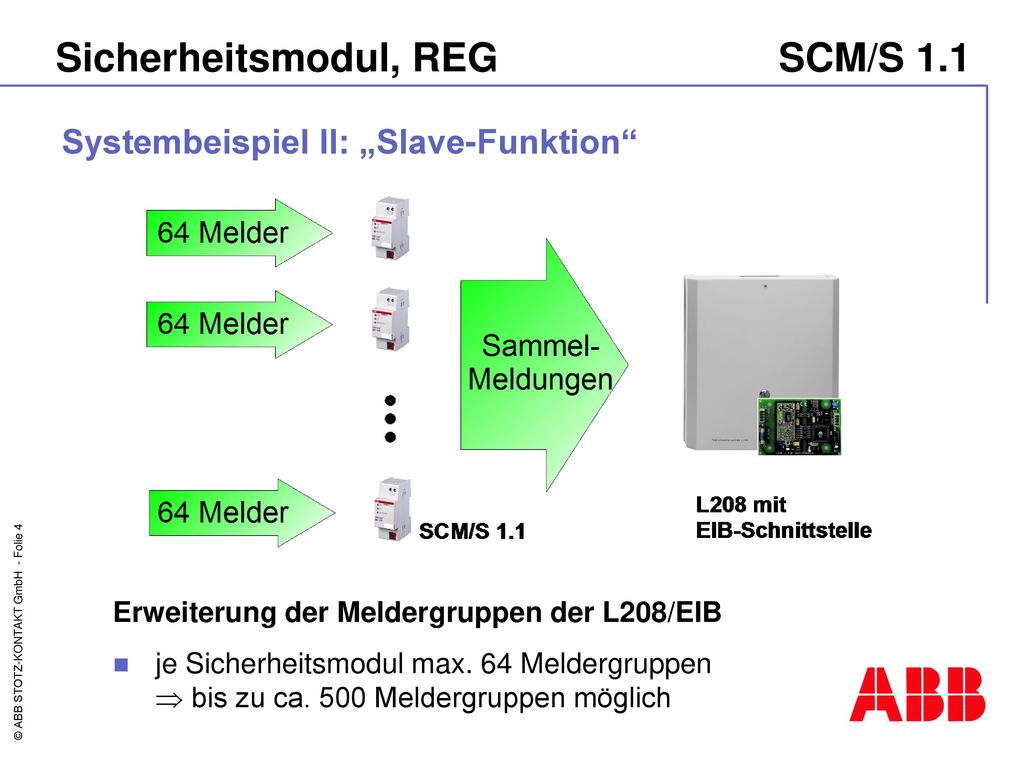

Systembeispiel II: „Slave-Funktion“ Erweiterung der Meldergruppen der L208/EIB je Sicherheitsmodul max. 64 Meldergruppen  bis zu ca. 500 Meldergruppen möglich

5 Sicherheitsmodul, REG SCM/S 1.1

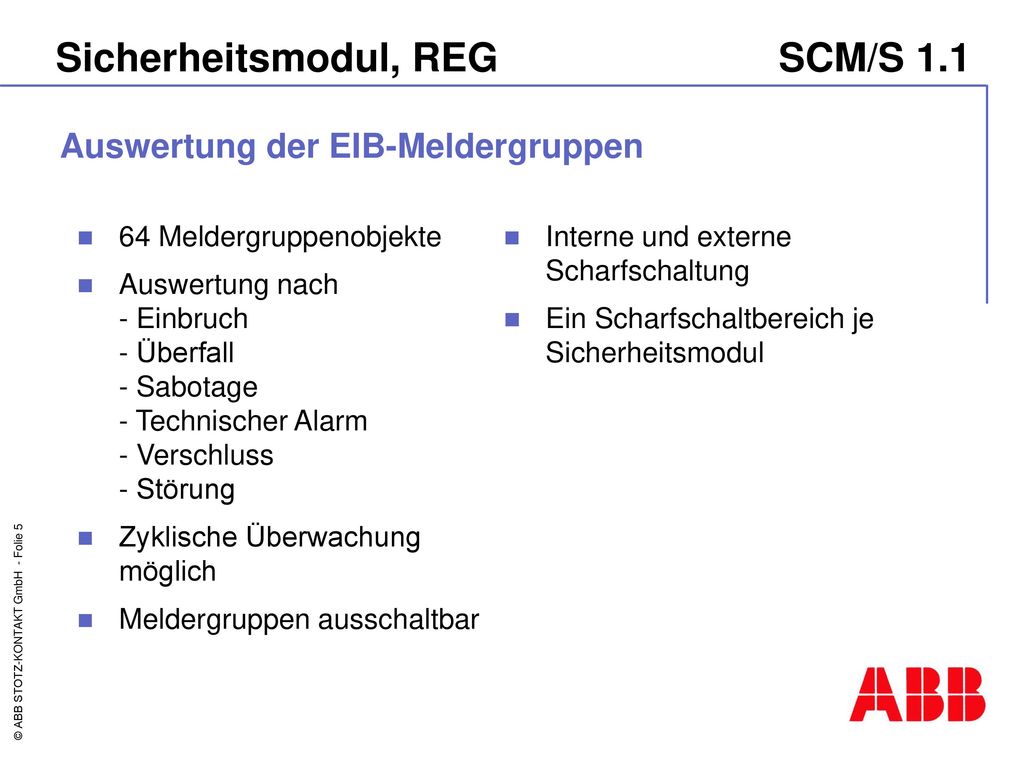

Auswertung der EIB-Meldergruppen 64 Meldergruppenobjekte Auswertung nach - Einbruch - Überfall - Sabotage - Technischer Alarm - Verschluss - Störung Zyklische Überwachung möglich Meldergruppen ausschaltbar Interne und externe Scharfschaltung Ein Scharfschaltbereich je Sicherheitsmodul

6 Sicherheitsmodul, REG SCM/S 1.1

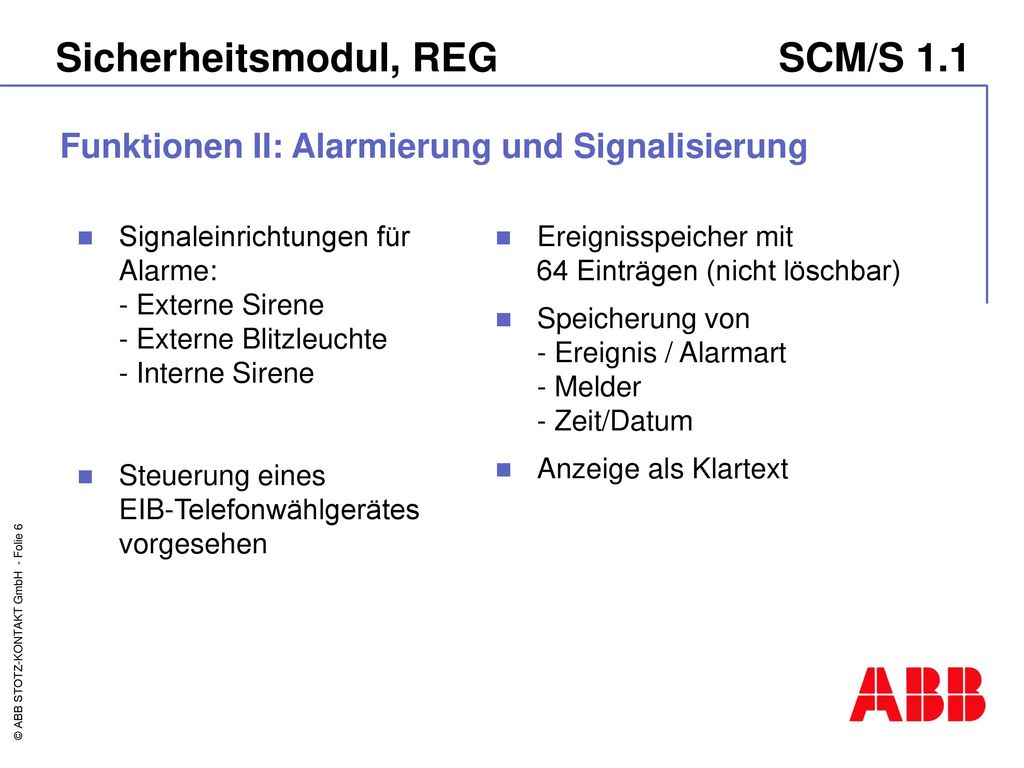

Funktionen II: Alarmierung und Signalisierung Signaleinrichtungen für Alarme: - Externe Sirene - Externe Blitzleuchte - Interne Sirene Ereignisspeicher mit 64 Einträgen (nicht löschbar) Speicherung von - Ereignis / Alarmart - Melder - Zeit/Datum Anzeige als Klartext Steuerung eines EIB-Telefonwählgerätes vorgesehen

7 Sicherheitsmodul, REG SCM/S 1.1

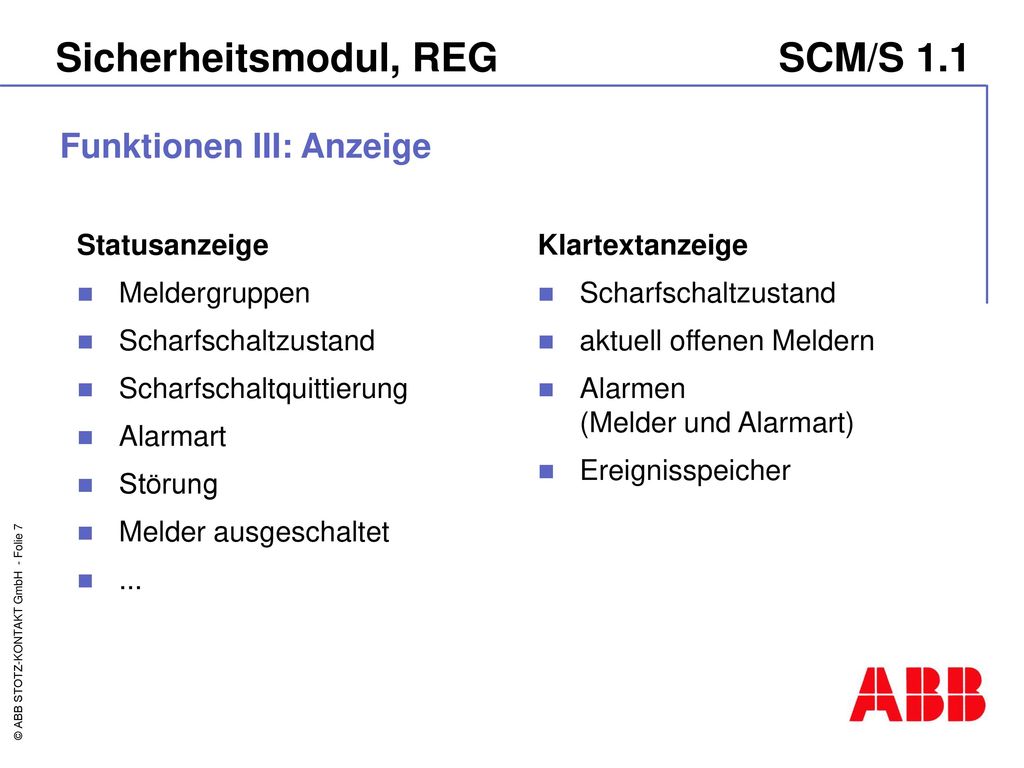

Funktionen III: Anzeige Statusanzeige Meldergruppen Scharfschaltzustand Scharfschaltquittierung Alarmart Störung Melder ausgeschaltet ... Klartextanzeige Scharfschaltzustand aktuell offenen Meldern Alarmen (Melder und Alarmart) Ereignisspeicher
