1 © ISY Informationssysteme GmbH

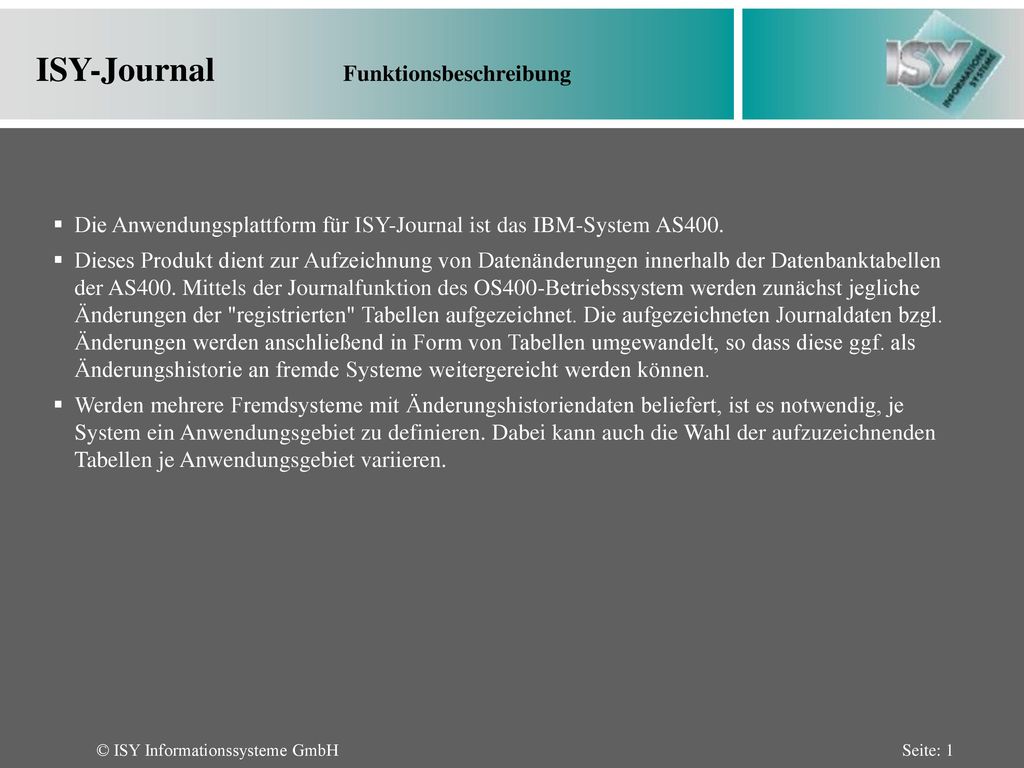

ISY-Journal Funktionsbeschreibung Die Anwendungsplattform für ISY-Journal ist das IBM-System AS400. Dieses Produkt dient zur Aufzeichnung von Datenänderungen innerhalb der Datenbanktabellen der AS400. Mittels der Journalfunktion des OS400-Betriebssystem werden zunächst jegliche Änderungen der "registrierten" Tabellen aufgezeichnet. Die aufgezeichneten Journaldaten bzgl. Änderungen werden anschließend in Form von Tabellen umgewandelt, so dass diese ggf. als Änderungshistorie an fremde Systeme weitergereicht werden können. Werden mehrere Fremdsysteme mit Änderungshistoriendaten beliefert, ist es notwendig, je System ein Anwendungsgebiet zu definieren. Dabei kann auch die Wahl der aufzuzeichnenden Tabellen je Anwendungsgebiet variieren. © ISY Informationssysteme GmbH

2 © ISY Informationssysteme GmbH

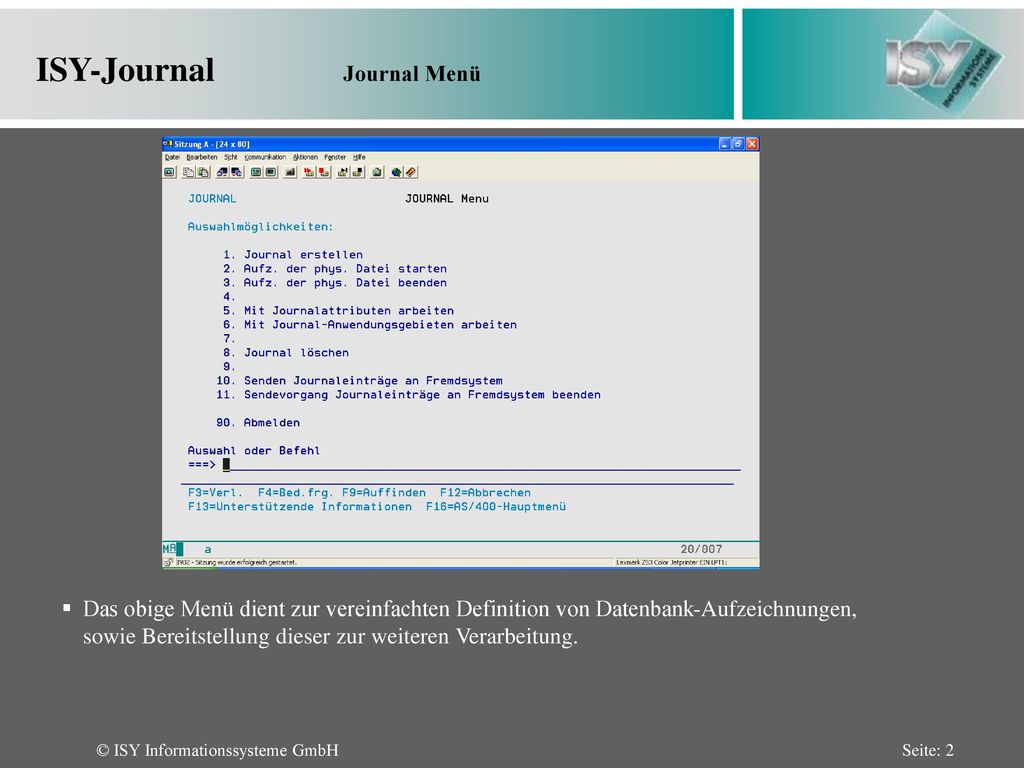

ISY-Journal Journal Menü Das obige Menü dient zur vereinfachten Definition von Datenbank-Aufzeichnungen, sowie Bereitstellung dieser zur weiteren Verarbeitung. © ISY Informationssysteme GmbH

3 © ISY Informationssysteme GmbH

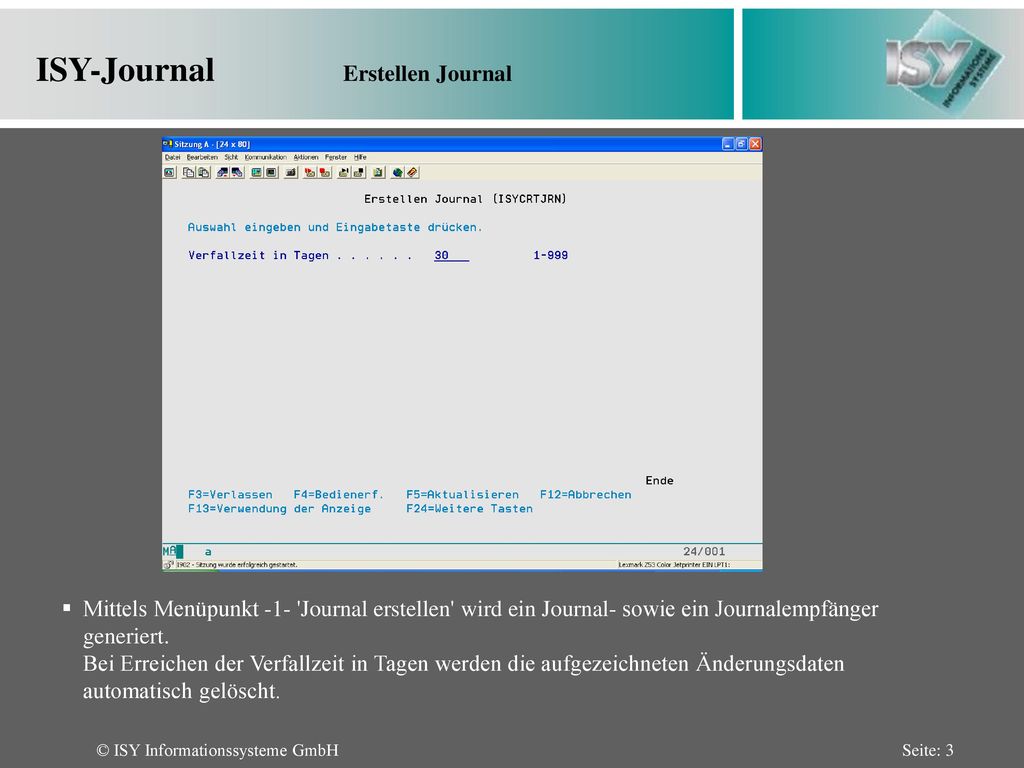

ISY-Journal Erstellen Journal Mittels Menüpunkt -1- 'Journal erstellen' wird ein Journal- sowie ein Journalempfänger generiert. Bei Erreichen der Verfallzeit in Tagen werden die aufgezeichneten Änderungsdaten automatisch gelöscht. © ISY Informationssysteme GmbH

4 © ISY Informationssysteme GmbH

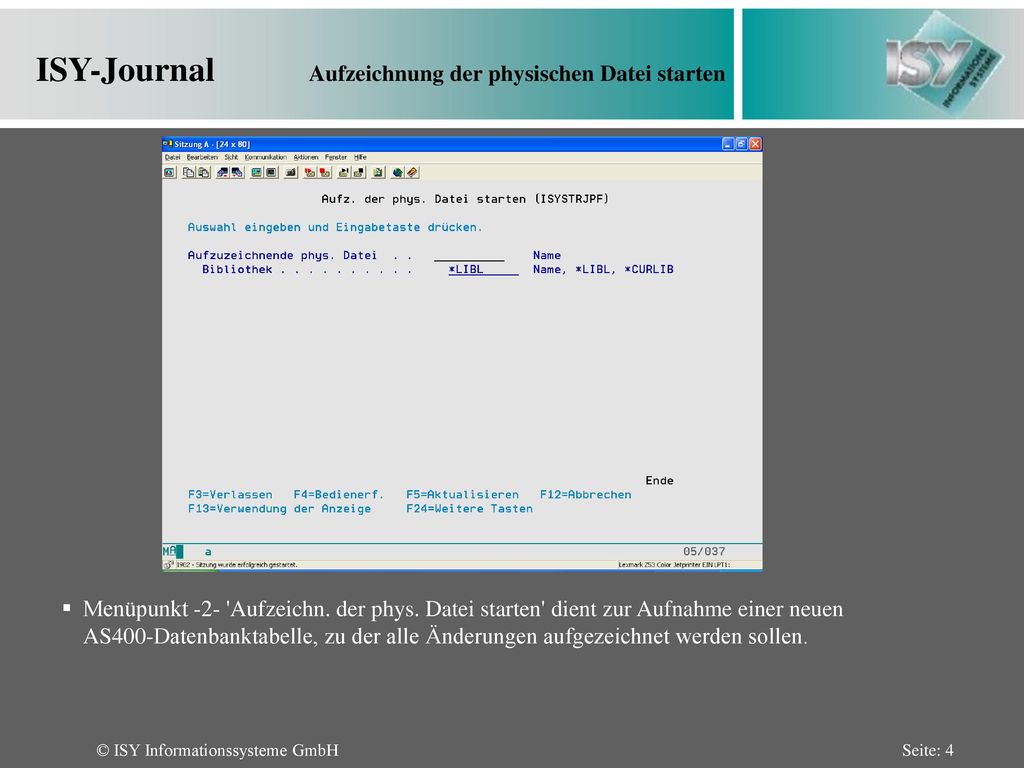

ISY-Journal Aufzeichnung der physischen Datei starten Menüpunkt -2- 'Aufzeichn. der phys. Datei starten' dient zur Aufnahme einer neuen AS400-Datenbanktabelle, zu der alle Änderungen aufgezeichnet werden sollen. © ISY Informationssysteme GmbH

5 © ISY Informationssysteme GmbH

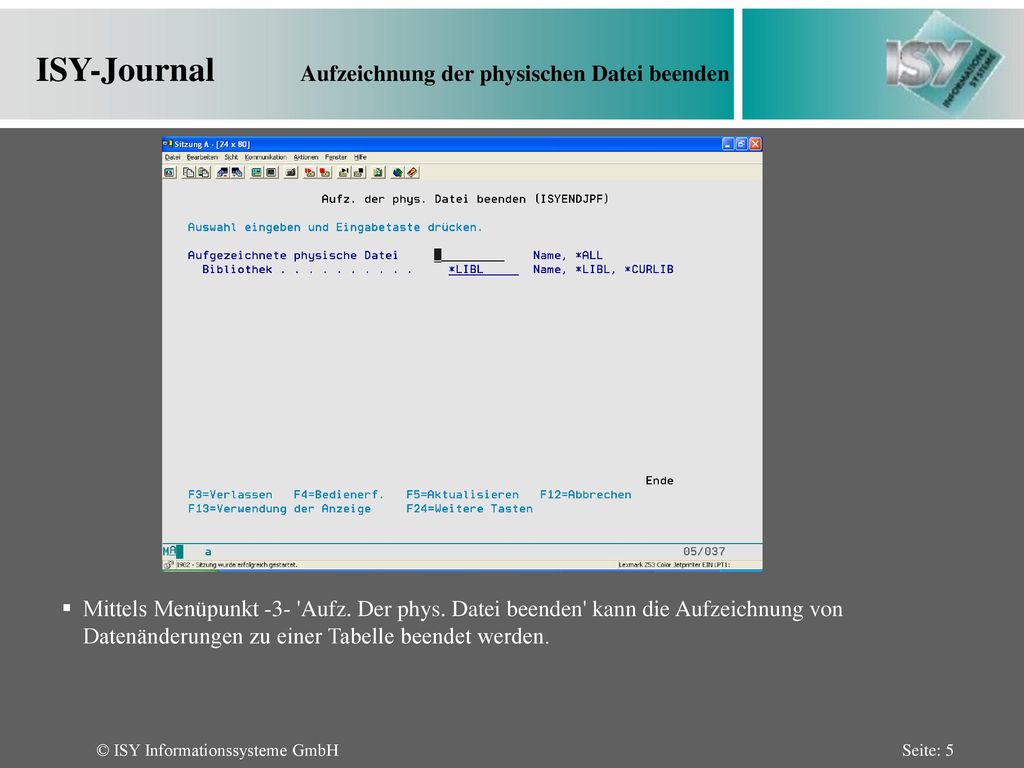

ISY-Journal Aufzeichnung der physischen Datei beenden Mittels Menüpunkt -3- 'Aufz. Der phys. Datei beenden' kann die Aufzeichnung von Datenänderungen zu einer Tabelle beendet werden. © ISY Informationssysteme GmbH

6 © ISY Informationssysteme GmbH

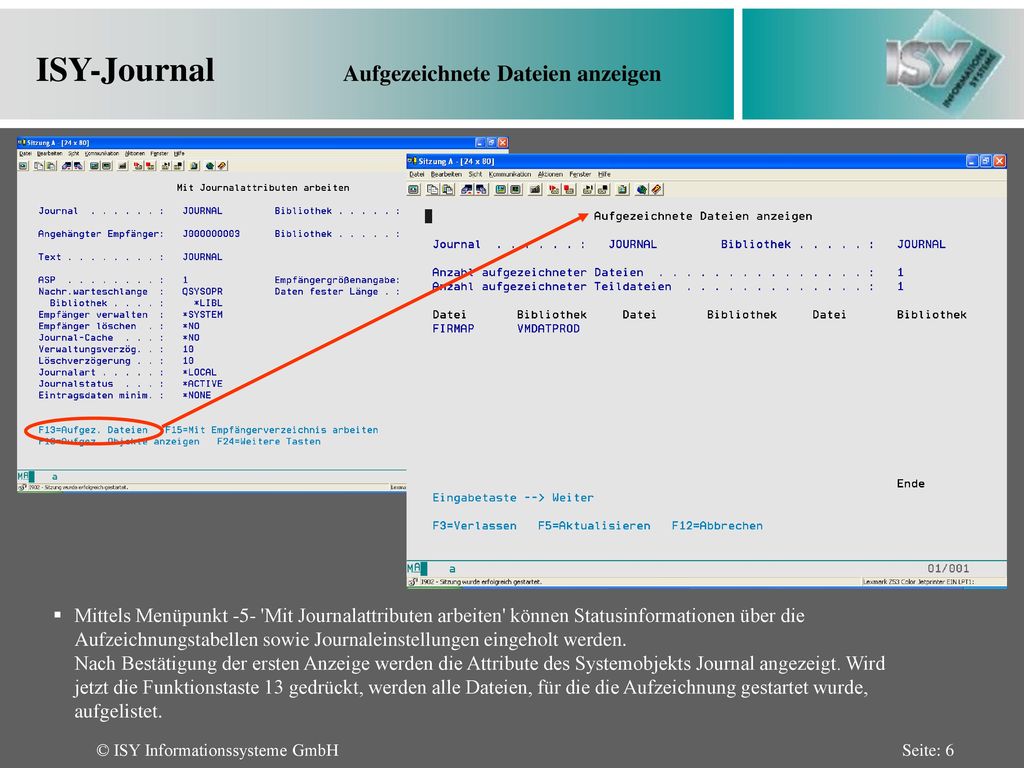

ISY-Journal Aufgezeichnete Dateien anzeigen Mittels Menüpunkt -5- 'Mit Journalattributen arbeiten' können Statusinformationen über die Aufzeichnungstabellen sowie Journaleinstellungen eingeholt werden. Nach Bestätigung der ersten Anzeige werden die Attribute des Systemobjekts Journal angezeigt. Wird jetzt die Funktionstaste 13 gedrückt, werden alle Dateien, für die die Aufzeichnung gestartet wurde, aufgelistet. © ISY Informationssysteme GmbH

7 © ISY Informationssysteme GmbH

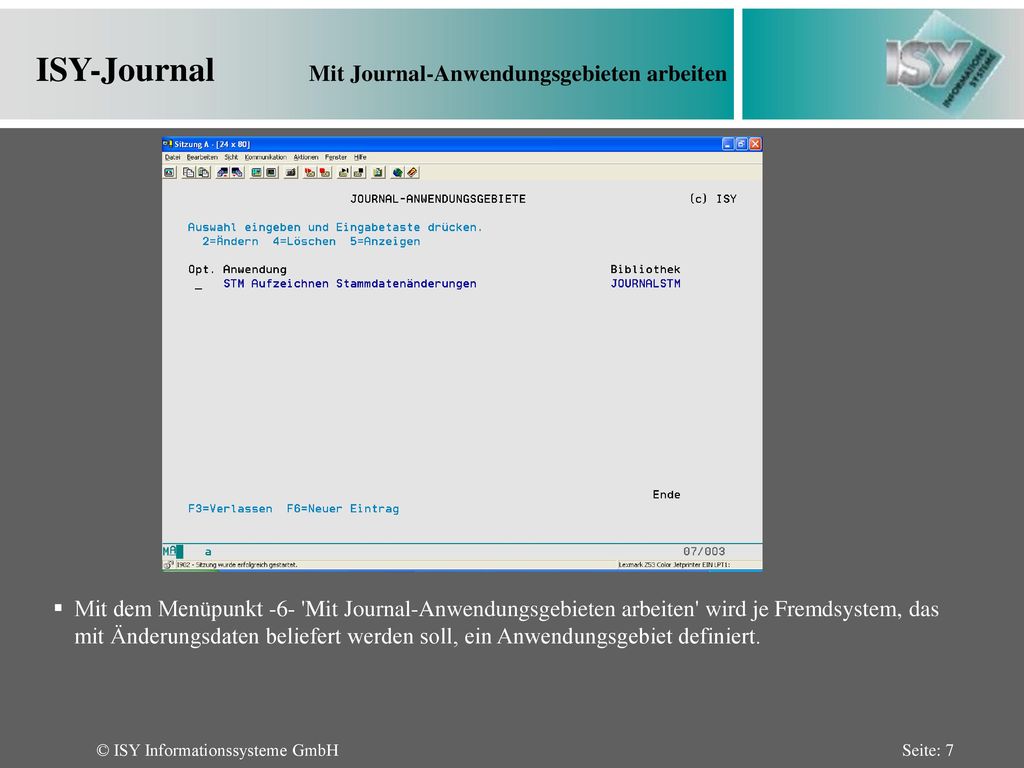

ISY-Journal Mit Journal-Anwendungsgebieten arbeiten Mit dem Menüpunkt -6- 'Mit Journal-Anwendungsgebieten arbeiten' wird je Fremdsystem, das mit Änderungsdaten beliefert werden soll, ein Anwendungsgebiet definiert. © ISY Informationssysteme GmbH

8 © ISY Informationssysteme GmbH

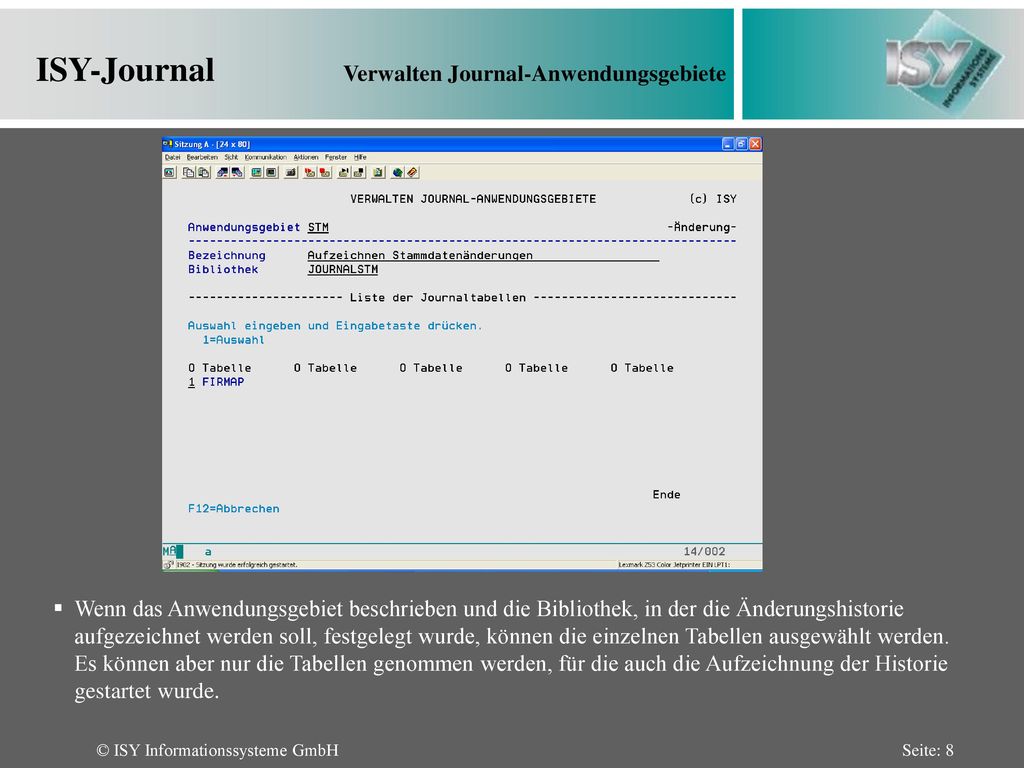

ISY-Journal Verwalten Journal-Anwendungsgebiete Wenn das Anwendungsgebiet beschrieben und die Bibliothek, in der die Änderungshistorie aufgezeichnet werden soll, festgelegt wurde, können die einzelnen Tabellen ausgewählt werden. Es können aber nur die Tabellen genommen werden, für die auch die Aufzeichnung der Historie gestartet wurde. © ISY Informationssysteme GmbH

9 © ISY Informationssysteme GmbH

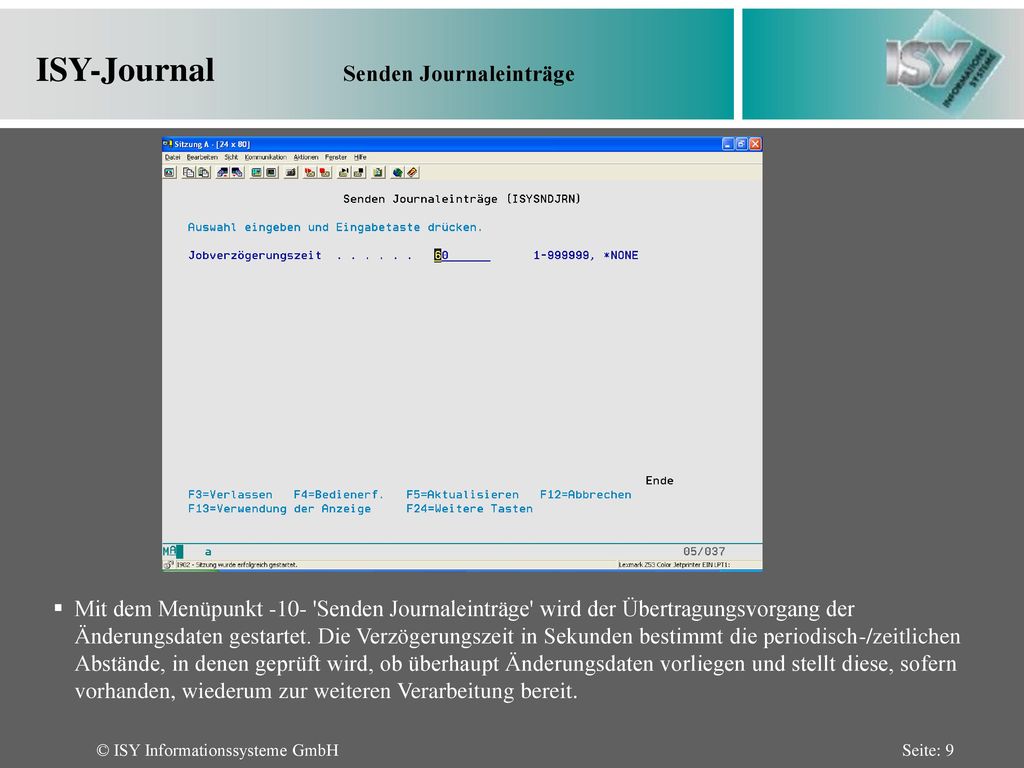

ISY-Journal Senden Journaleinträge Mit dem Menüpunkt -10- 'Senden Journaleinträge' wird der Übertragungsvorgang der Änderungsdaten gestartet. Die Verzögerungszeit in Sekunden bestimmt die periodisch-/zeitlichen Abstände, in denen geprüft wird, ob überhaupt Änderungsdaten vorliegen und stellt diese, sofern vorhanden, wiederum zur weiteren Verarbeitung bereit. © ISY Informationssysteme GmbH

10 © ISY Informationssysteme GmbH

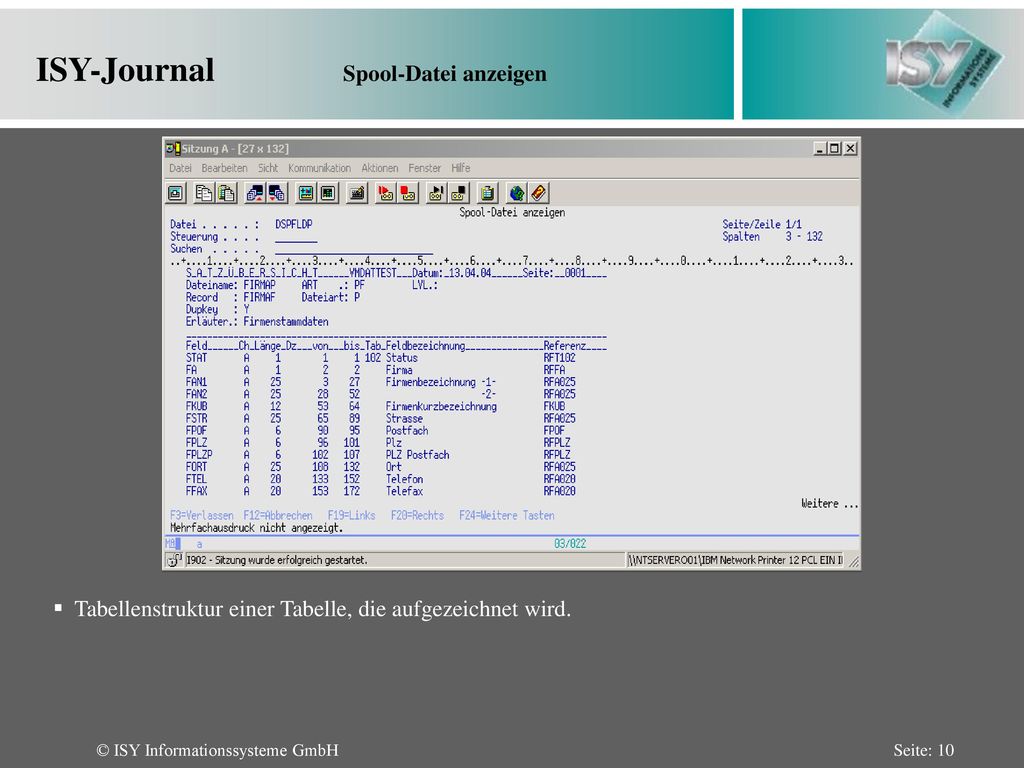

ISY-Journal Spool-Datei anzeigen Tabellenstruktur einer Tabelle, die aufgezeichnet wird. © ISY Informationssysteme GmbH

11 © ISY Informationssysteme GmbH

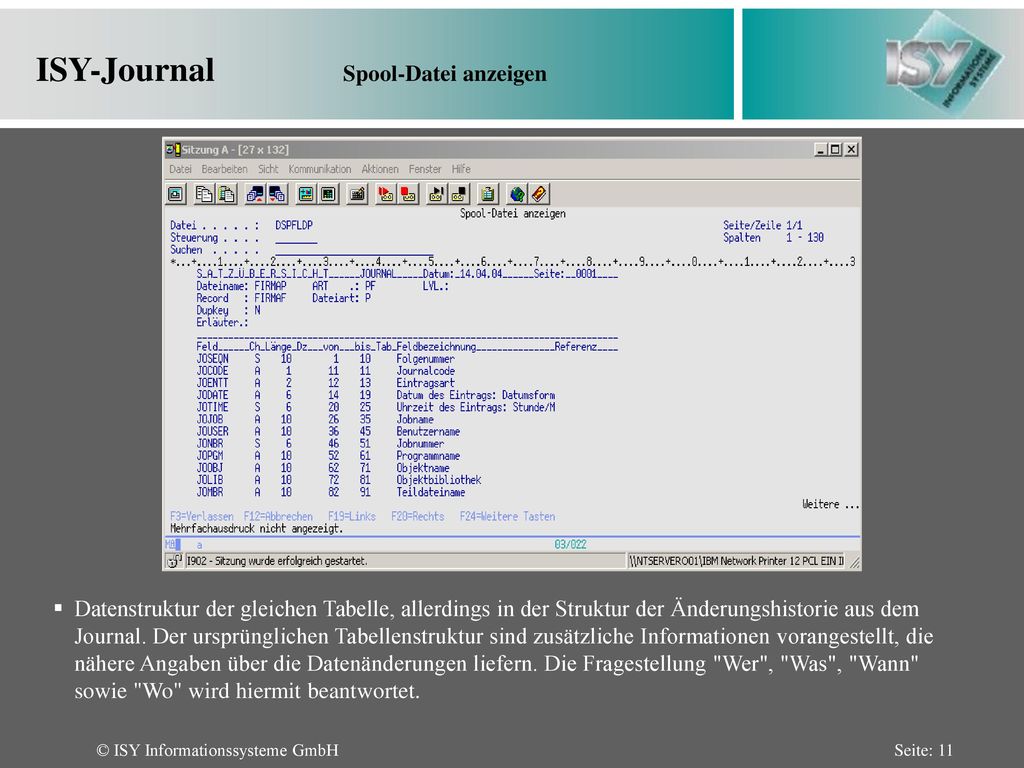

ISY-Journal Spool-Datei anzeigen Datenstruktur der gleichen Tabelle, allerdings in der Struktur der Änderungshistorie aus dem Journal. Der ursprünglichen Tabellenstruktur sind zusätzliche Informationen vorangestellt, die nähere Angaben über die Datenänderungen liefern. Die Fragestellung "Wer", "Was", "Wann" sowie "Wo" wird hiermit beantwortet. © ISY Informationssysteme GmbH

12 © ISY Informationssysteme GmbH

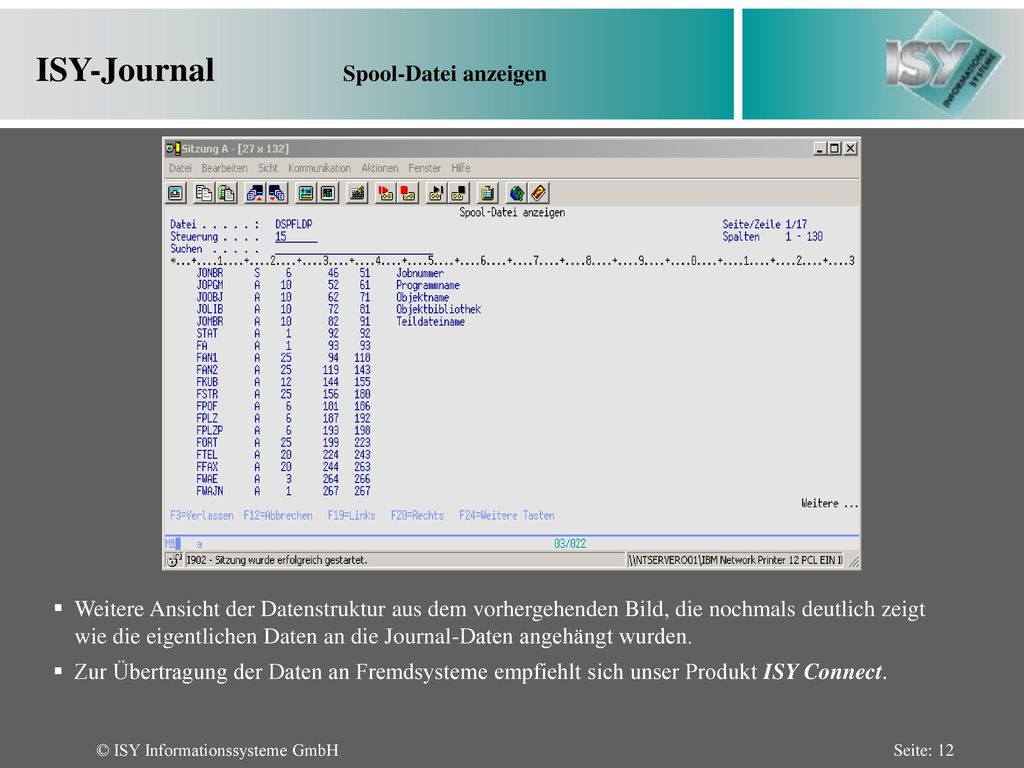

ISY-Journal Spool-Datei anzeigen Weitere Ansicht der Datenstruktur aus dem vorhergehenden Bild, die nochmals deutlich zeigt wie die eigentlichen Daten an die Journal-Daten angehängt wurden. Zur Übertragung der Daten an Fremdsysteme empfiehlt sich unser Produkt ISY Connect. © ISY Informationssysteme GmbH
