SOA-basierter Küstengazetteer als Teil der MDI-DE

Präsentation zum Thema: "SOA-basierter Küstengazetteer als Teil der MDI-DE"—  Präsentation transkript:

1 SOA-basierter Küstengazetteer als Teil der MDI-DE
Prof. Dr.-Ing. Rainer Roosmann Dorian Alcacer Labrador, B. Sc. Science to Business GmbH, Hochschule Osnabrück

2 Inhalte Küstengazetteer Gazetteer Besonderheit Küstengazetteer
Projektpartner Einbindung in die MDI-DE Anwendungsfälle Konzeption und Umsetzung Maßgebliche Standards Gesamtarchitektur Fazit und Ausblick

3 Küstengazetteer Gazetteer
“Gazetteer” Ortsverzeichnis [Traub/Kohlus] Zuordnung mehrere Namen zu einer Ortsbeschreibung weitere Namen textuelle Beschreibung Geometrie FeatureType … ISO 19112, 2003: „A gazetteer is a directory of geographic identifiers describing location instances.”

4 Küstengazetteer Anforderungen an einen Küstengazetteer [Traub/Kohlus 07]: Behandlung mehrerer Namen Toponyme Exonyme Behandlung mehrerer Dialekte Räumliche Gültigkeiten Zeitliche Gültigkeiten für Geometrie und Namen Quelle [LKN]

5 Küstengazetteer Projektpartner
Bundesanstalt für Wasserbau (BAW) Landesbetrieb für Küstenschutz, Nationalpark und Meeresschutz (LKN) smile consult GmbH Science to Business GmbH, Hochschule Osnabrück Konzeption und Entwicklung des Web-Services

6 Einbindung in die MDI-DE

7 Einbindung in die MDI-DE Anwendungsfälle
Integration in bestehende Arbeitsprozesse des LKN Suche via smile consult Web-Client

8 Einbindung in die MDI-DE Anwendungsfälle
Anonymer MDI-DE Endanwender Behördliche Nutzer Entscheidungsträger Wissenschaftlicher Nutzer Interessierte Bürger

9 Küstengazetteer Anwendungsfälle
Suche über Name Geometrie Zeitliche Gültigkeit (Geometrie und Namen) Objecttype Kombinierte Suche über Name und zeitliche Gültigkeit Name und Geometrie Name und Objecttype Geometrie und zeitliche Gültigkeit Geometrie und Objecttype Objecttype und zeitliche Gültigkeit Quelle [LKN]

10 Konzeption und Umsetzung

11 Konzeption und Umsetzung
Ziele Integration in bestehende Infrastruktur Verwendung und Erweiterung bestehender Küstengazetteer-Datenbank Kompatibilität zu bestehenden Ansätzen / Bestrebungen Aufbau auf bestehende Technologien, Protokolle und Standards

12 Konzeption und Umsetzung Maßgebliche Standards
Drei maßgebliche Standards zur Umsetzung verfügbar INSPIRE Data Specification on Geographical Names V 3.0 (GN) OpenGIS Web Feature Service 2.0 Interface Standard (WFS) OpenGIS Filter Encoding 2.0 Encoding Standard (FES)

13 Konzeption und Umsetzung Maßgebliche Standards
INSPIRE Data Specification on Geographical Names V 3.0 Featuretype-Schema NamedPlace für WFS Zuordnung mehrerer Namen zu einem NamedPlace Zuordnung mehrerer Typevalues zu einem NamedPlace

14 Konzeption und Umsetzung Maßgebliche Standards
INSPIRE Data Specification on Geographical Names V 3.0 Featuretype-Schema NamedPlace für WFS Zuordnung mehrerer Namen zu einem NamedPlace Zuordnung mehrerer Typevalues zu einem NamedPlace Schema additiv erweitert (vergleichbar BKG, EGN) um Zeit (ISO 19108) exgn:geom_timeperiod exgn:name_timeperiod exgn:timeperiod Objecttype exgn:objectType Auslegung von gn:geometry als Multipolygon

15 Konzeption und Umsetzung Maßgebliche Standards
OpenGIS Web Feature Service 2.0 Interface Standard Servicebeschreibung //getCapabilities Schema-Beschreibung (mittels GN3) //describeFeaturetype Bezug einer NamedPlace FeatureCollection //getFeature Filterung von Ergebnissen einer getFeature-Anfrage Verwendung von Filter Encoding 2.0

16 Konzeption und Umsetzung Maßgebliche Standards
OpenGIS Filter Encoding 2.0 Encoding Standard Abfragen über Attribute des FeatureTypes NamedPlace Seit Version 2.0 zeitliche Filter nach ISO 19108 besonders AnyInteracts

17 Konzeption und Umsetzung Gesamtarchitektur
Wichtige technische Vorgabe: „Integration in bestehende Infrastruktur“ Entwicklung eines Geoserver Plugins PostgreSQL Datenbankentwicklung (Views)

18 Konzeption und Umsetzung Fallbeispiel
Geometrie und Name interagierend mit einer Zeitspanne 1.) Reguläre WFS-GetFeature-Anfrage für ausgewählten FeatureType (NamedPlace) XML wfs:GetFeature wfs:Query typeNames="NamedPlace” [...]

19 Konzeption und Umsetzung Fallbeispiel
Geometrie und Name interagierend mit einer Zeitspanne 1.) Reguläre WFS-GetFeature-Anfrage für ausgewählten FeatureType (NamedPlace) 2.) Einschränkung Filter Encoding Operator: fes:AnyInteracts Bezug: NamedPlace/exgn:timeperiod Operanden: zwei GML-Timeperiods […] <fes:Filter> <fes:AnyInteracts> <fes:ValueReference>NamedPlace/exgn:timeperiod </fes:ValueReference> <gml:TimePeriod gml:id="tp1"> <gml:begin> <gml:TimeInstant gml:id="ti1"> <gml:timePosition> T00:00:00Z</gml:timePosition> […]

20 Konzeption und Umsetzung Fallbeispiel
Mehrschrittige Anfrageverarbeitung 1) Überführung von XML zu Anfrage 2) Überführung von Anfrage zu SQL 3) Ausführung der SQL-Anfrage 1. XML 2. Anfrage 3. SQL DB

21 Konzeption und Umsetzung Fallbeispiel
Mehrschrittige Antwortaufbereitung 1) Ermittlung der Ergebnisse 2) Zusammenfassung der Ergebnisse 3) Encodierung der Ergebnisse als FeatureCollection des Typs NamedPlace 3. XML 2. Zusammenfassung 1. Ergebnisse DB

22 Konzeption und Umsetzung Fallbeispiel

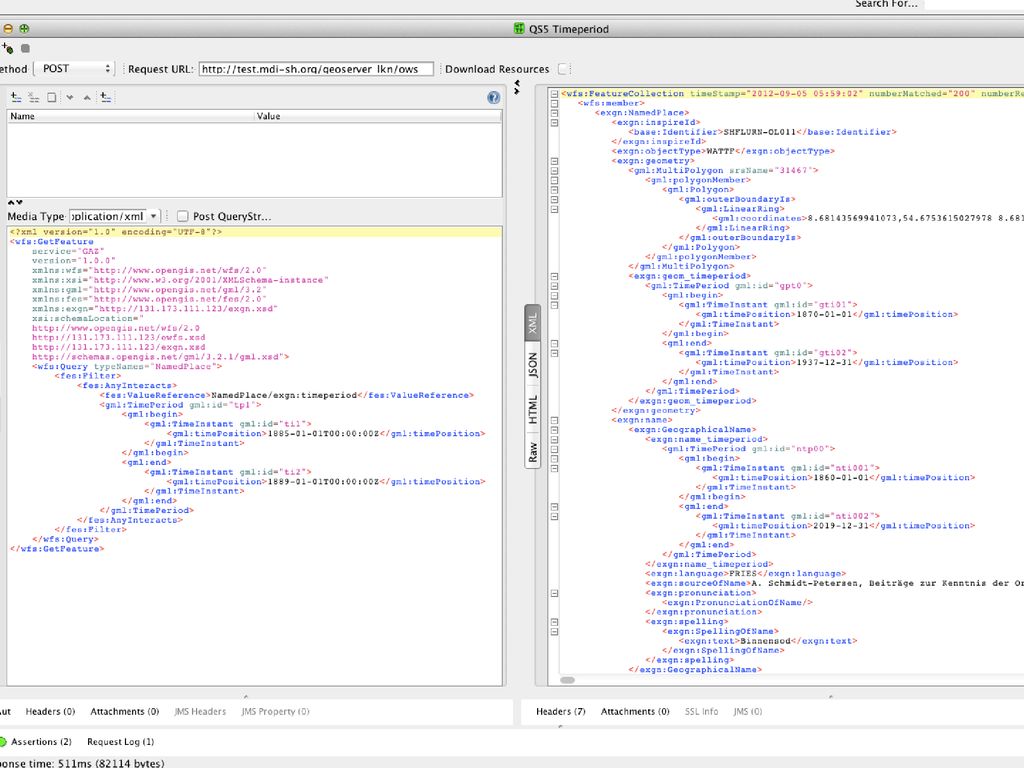

Demonstration

23 Konzeption und Umsetzung Fallbeispiel
Demonstration

24 Konzeption und Umsetzung Weitere Anfragen
Ausgewählte Anfragen über möglich. Kombination der Einzelattribute mittels fes:and-Operator. Operator Attribut PropertyIsEqualTo gn:inspireId PropertyIsEqualTo / PropertyIsLike gn:name Not Disjoint (BBox/Polygon) gn:geometry AnyInteracts exgn:timeperiod exgn:objecttype gn:type

25 Fazit und Ausblick

26 Fazit und Ausblick Web-Service beim LKN installiert
Konzeptionelle Erweiterung von Standard (GN) durchgeführt. Sieben Einzelabfragen und neun kombinierte Abfragen umgesetzt. Implementierung weiterer Suchkriterien denkbar Phonetische Namenssuche Distanz-Operationen für Geometrien Verfeinerung zeitlicher Suchoperationen (before/after…) …
