Visualisierung und Analyse
19.Januar.2004 Martin Knopp
2
Gliederung I. Visualisierung Arbeiten mit Arc Scene Scene Properties
Layer Properties Aufgabe 1 II. Analyse Arbeiten mit dem 3D-Analyst Aufgabe 2 19.Januar.2004 Martin Knopp
3

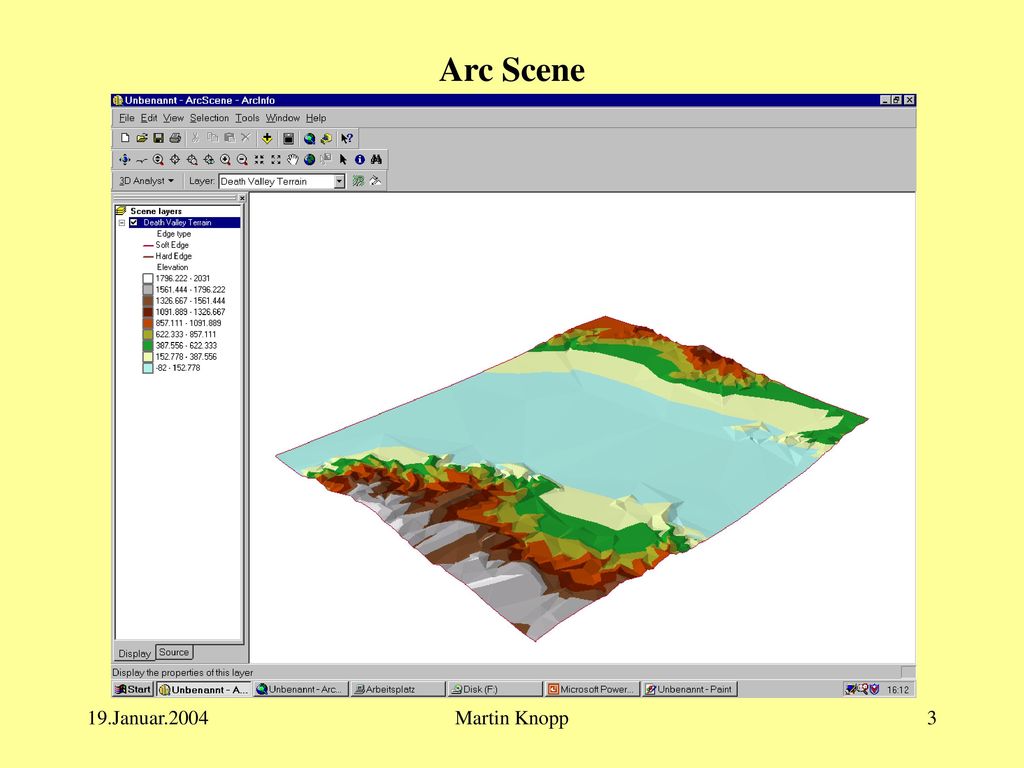

Arc Scene 19.Januar.2004 Martin Knopp
4

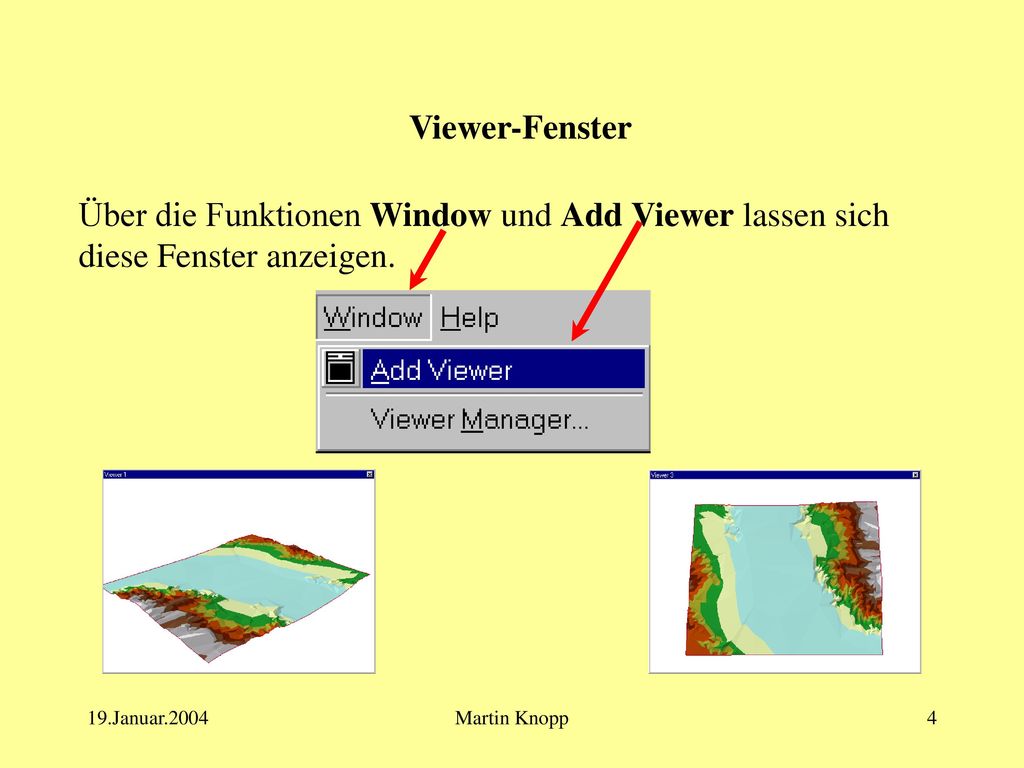

Viewer-Fenster Über die Funktionen Window und Add Viewer lassen sich diese Fenster anzeigen. 19.Januar.2004 Martin Knopp
5
Erstellte Viewer-Fenster ausblenden wiederherstellen Fenster schließen
Unter Anwendung des Viewer-Managers lassen sich die Viewer-Fenster verwalten. Der Viewer-Manager befindet sich unter Window/Viewer Manager und ist wie folgt aufgebaut. zeigen Erstellte Viewer-Fenster ausblenden wiederherstellen Fenster schließen 19.Januar.2004 Martin Knopp
6
Arc Scene-Eigenschaften
Um Eigenschaften in Arc Scene zu verändern müssen zunächst die „Scene Properties“ aufgerufen werden. Durch klicken der rechten Maustaste auf Scene Layers erscheint der Verweis auf Scene Properties. 19.Januar.2004 Martin Knopp
7
Überhöhungs-faktor automatisch berechnen lassen
General Überhöhungs-faktor Überhöhungs-faktor automatisch berechnen lassen Automatisch rotieren lassen 19.Januar.2004 Martin Knopp
8
Illumination 19.Januar.2004 Martin Knopp
9
Illumination Azimut: Angabe der Winkelrichtung der Lichtquelle, von Norden aus im Uhrzeigersinn. Winkel werden in Grad angegeben Höhe: Angabe des Winkels der Lichtquelle über dem Horizont in einem Intervall von 0°-90°. Kontrast: Einstellung der Kontraststärke von 0-100%. 19.Januar.2004 Martin Knopp
10
Beispiel bei Veränderung des Azimuts
Illumination Beispiel bei Veränderung des Azimuts Azimut: 90° Altitude: 45° Contrast: 50% Azimut: 270° Altitude: 45° Contrast: 50% 19.Januar.2004 Martin Knopp
11
Beispiel bei Veränderung der Altitude
Illumination Beispiel bei Veränderung der Altitude Azimut: 0° Altitude: 20° Contrast: 50% Azimut: 0° Altitude: 70° Contrast: 50% 19.Januar.2004 Martin Knopp
12

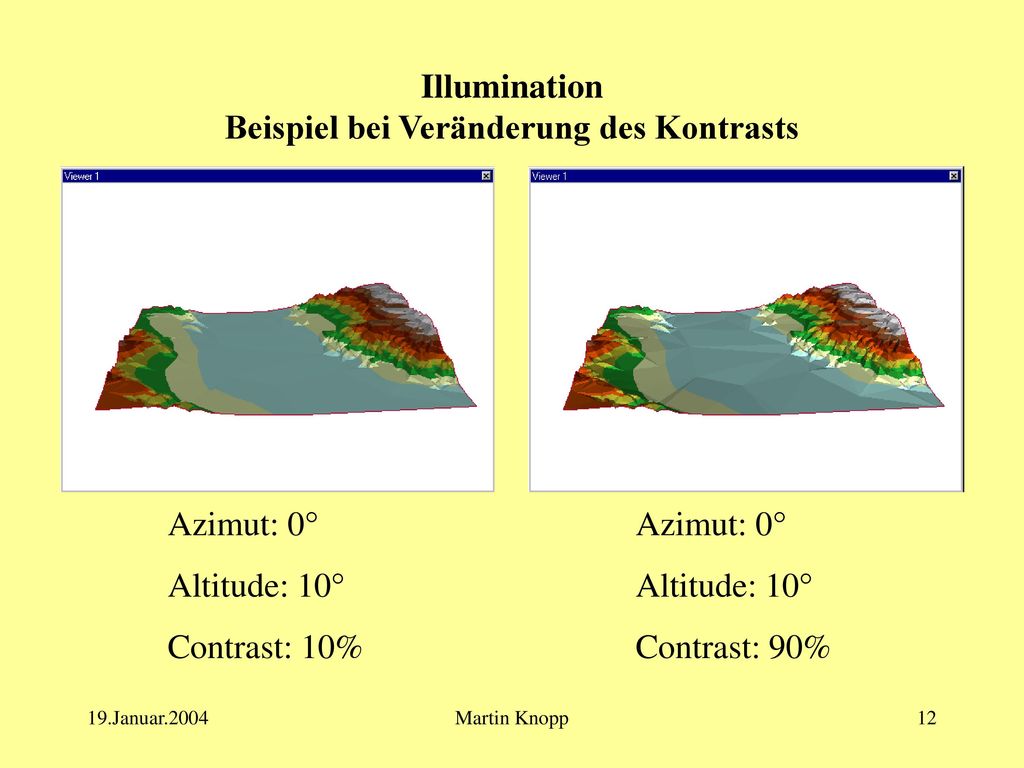

Beispiel bei Veränderung des Kontrasts
Illumination Beispiel bei Veränderung des Kontrasts Azimut: 0° Altitude: 10° Contrast: 10% Azimut: 0° Altitude: 10° Contrast: 90% 19.Januar.2004 Martin Knopp
13
„Rechtsklick“ auf den Layer
Layer-Eigenschaften „Rechtsklick“ auf den Layer Symbole Basishöhe Layeranzeige 19.Januar.2004 Martin Knopp
14
Zu wählende Farbenab-stufung Anzahl der Farbabstuf-ungen
Symbology Mit der Funktion Symbology besteht die Möglichkeit verschiedenen Höhen verschiedene Farben zuzuteilen. Zu wählende Farbenab-stufung Anzahl der Farbabstuf-ungen 19.Januar.2004 Martin Knopp
15
Symbology in Arc Scene 19.Januar.2004 Martin Knopp
16
Symbology in Arc Map 19.Januar.2004 Martin Knopp
17
Base Heights Verschieben eines Layers in der Höhe Über-höhungs-faktor
Ändern von Einheiten 19.Januar.2004 Martin Knopp
18
Rendering 19.Januar.2004 Martin Knopp Layer wird immer angezeigt.
Layer wird nicht gezeigt wenn navigiert wird. Layer wird nur gezeigt wenn navigiert wird. 19.Januar.2004 Martin Knopp
19
Kopiert den Ordner V:\Siebengebirge in ein Verzeichnis eurer Wahl
Aufgabe 1: Kopiert den Ordner V:\Siebengebirge in ein Verzeichnis eurer Wahl und öffnet die Datei Siebengebirge in Arc Scene. Ändert den Überhöhungsfaktor des Layers auf 2. Ändert den Azimut auf 180°, die Altitude auf 30° und den Kontrast auf 80%. Lasst den Kartenausschnitt rotieren. 19.Januar.2004 Martin Knopp
20
Slope: Neigung angegeben in Grad oder Prozent
Analyse Definitionen Contour: Verbindung verschiedener Werte mit gleichen Eigenschaften z.B. Höhenlinien. Slope: Neigung angegeben in Grad oder Prozent Aspect: Ausrichtung von Flächen in Bezug auf die Himmelsrichtung. Hilshading: Schattierung von Öberflächen (Schummerung). 19.Januar.2004 Martin Knopp
21

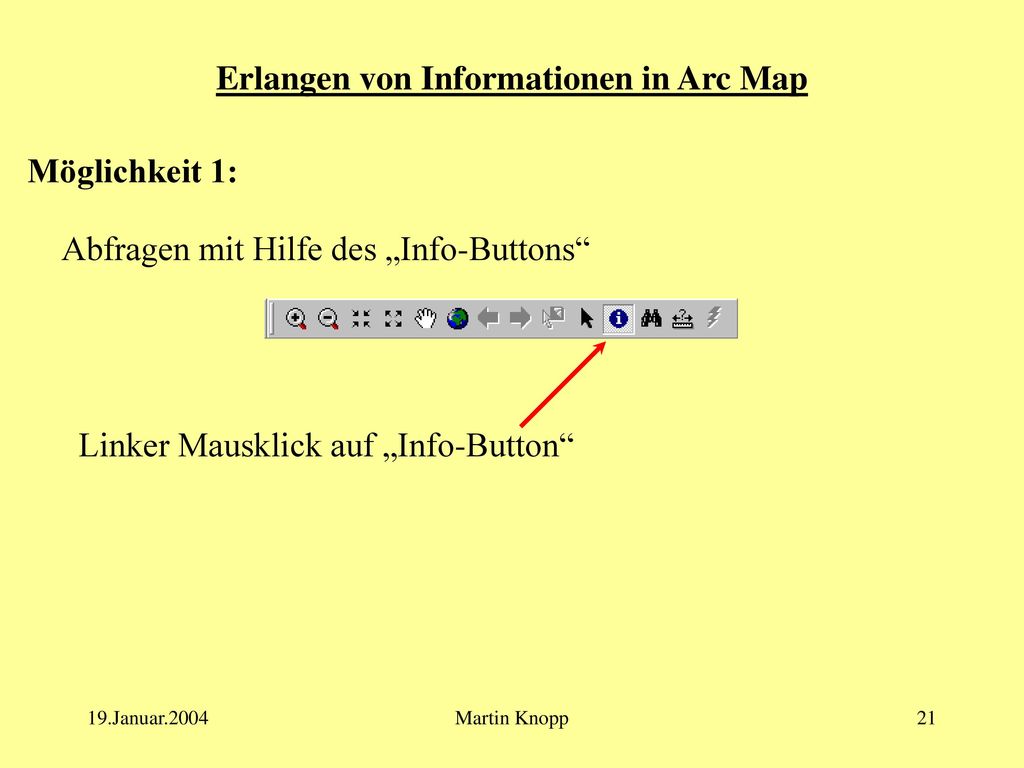

Erlangen von Informationen in Arc Map
Möglichkeit 1: Abfragen mit Hilfe des „Info-Buttons“ Linker Mausklick auf „Info-Button“ 19.Januar.2004 Martin Knopp
22
Mit Informationen über Höhe, Steigung und
Möglichkeit 1: Durch Anklicken beliebiger Punkte in der Karte öffnet sich folgendes Fenster Mit Informationen über Höhe, Steigung und Richtung der Neigungsflächen. 19.Januar.2004 Martin Knopp
23
Möglichkeit 2: 19.Januar.2004 Martin Knopp
24
Im Vergleich zur Methode 1 wird jedoch nur ein Wert angezeigt.
Möglichkeit 2: Im Vergleich zur Methode 1 wird jedoch nur ein Wert angezeigt. 19.Januar.2004 Martin Knopp
25
Möglichkeit 2: Durch ziehen der Maus über die Karte wird die erwünschte Information gegeben. 19.Januar.2004 Martin Knopp
26
3D-Analyst 19.Januar.2004 Martin Knopp
27
Öffnen des 3D-Analyst 19.Januar.2004 Martin Knopp
28
Aktivieren des 3D-Analyst
19.Januar.2004 Martin Knopp
29
Arbeiten mit dem 3D-Analyst
19.Januar.2004 Martin Knopp
30
Angabe der Steigung in Grad oder Prozent. Ausgangsdatei
Slope Angabe der Steigung in Grad oder Prozent. Ausgangsdatei Überhöhungs-faktor Zellenbreite Ausgabedatei Mit „OK“ bestätigen 19.Januar.2004 Martin Knopp
31

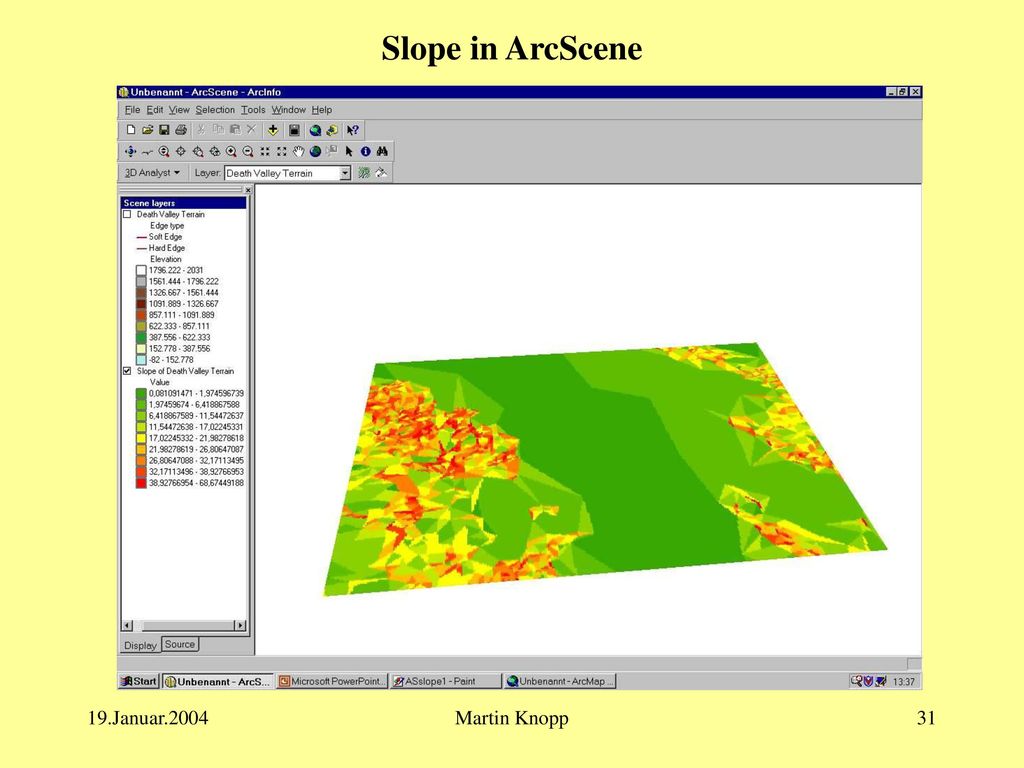

Slope in ArcScene 19.Januar.2004 Martin Knopp
32
Slope in Arc Map 19.Januar.2004 Martin Knopp
33
Aspect Ausgangsdatei Zellgröße Ausgabedatei „OK“ zur Bestätigung
19.Januar.2004 Martin Knopp
34
Aspect in Arc Scene 19.Januar.2004 Martin Knopp
35

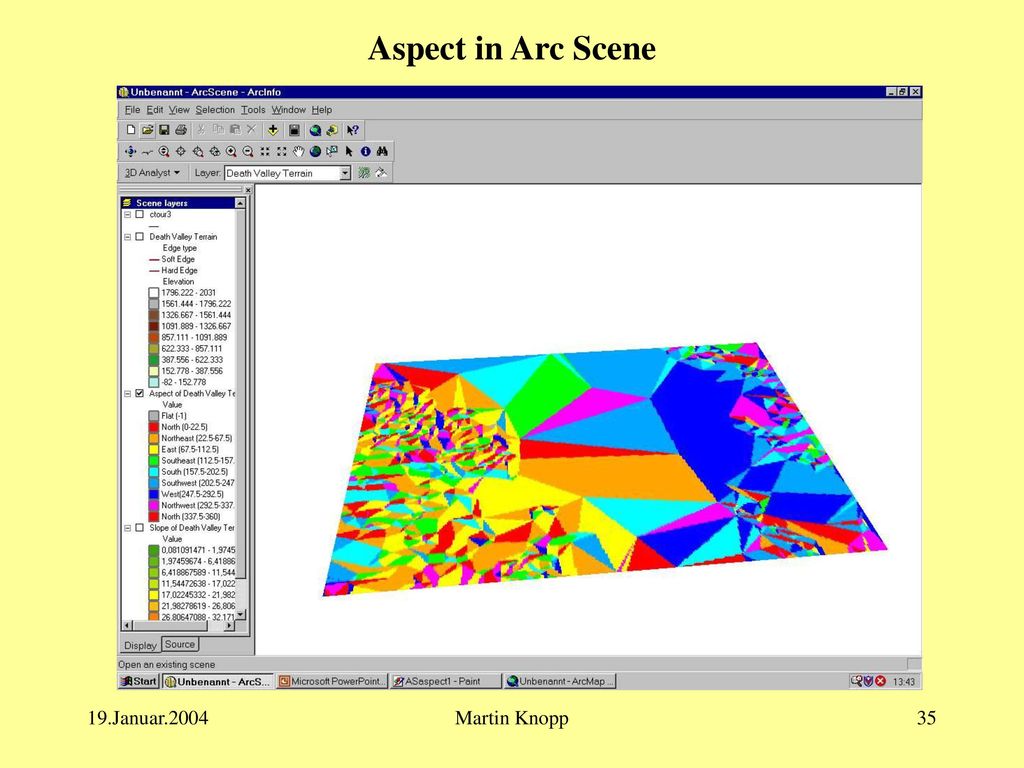

Aspect in Arc Scene 19.Januar.2004 Martin Knopp
36
Aspect in Arc Map 19.Januar.2004 Martin Knopp
37
Hillshade Ausgangsdatei Höhe der Sonne: Azimut: Angabe des Winkels der
Lichtquelle über dem Horizont in einem Intervall von 0°-90°. Azimut: Angabe der Winkelrichtung der Lichtquelle, von Norden aus im Uhrzeigersinn. Winkel werden in Grad angegeben. Überhöhungsfaktor Zellenbreite Ausgabedatei „OK“ zur Bestätigung 19.Januar.2004 Martin Knopp
38
Hillshade in Arc Scene 19.Januar.2004 Martin Knopp
39
Hillshade in Arc Scene 19.Januar.2004 Martin Knopp
40

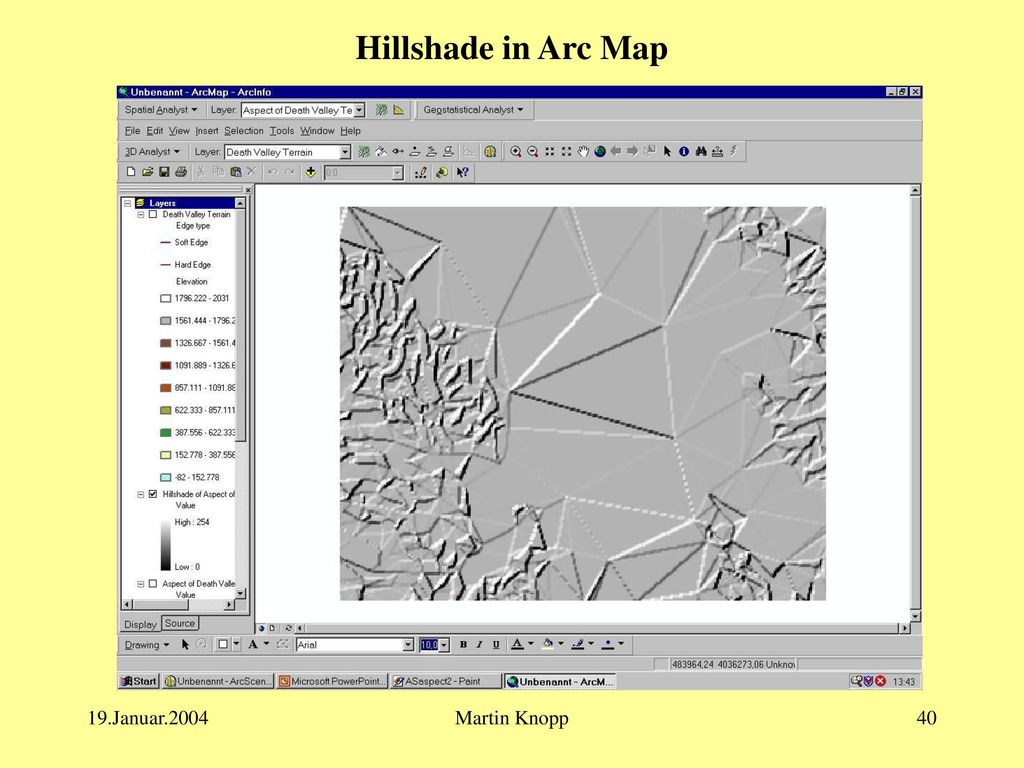

Hillshade in Arc Map 19.Januar.2004 Martin Knopp
41
Contour Ausgangsdatei
Wert bei dem mit Erstellung der Höhenlinien begonnen wird Verteilung der Höhenlinien Überhöhungs-faktor Ausgabedatei Bestätigen mit „OK“ 19.Januar.2004 Martin Knopp
42

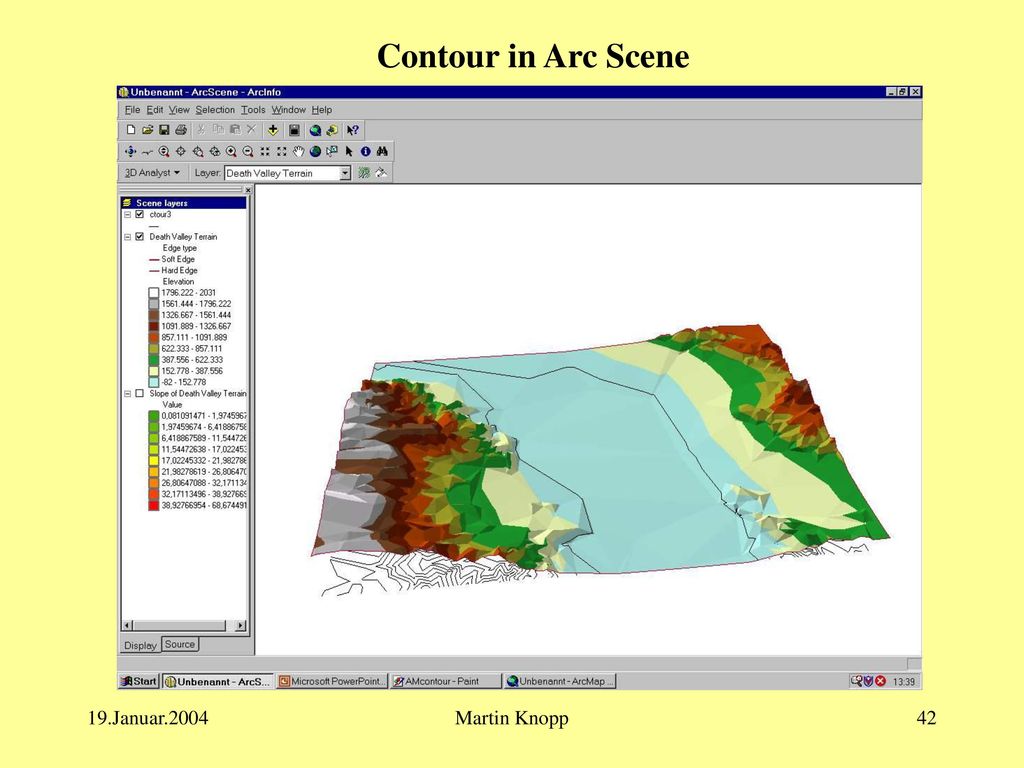

Contour in Arc Scene 19.Januar.2004 Martin Knopp
43
Contour in Arc Scene 19.Januar.2004 Martin Knopp
44
Contour in Arc Map 19.Januar.2004 Martin Knopp
45

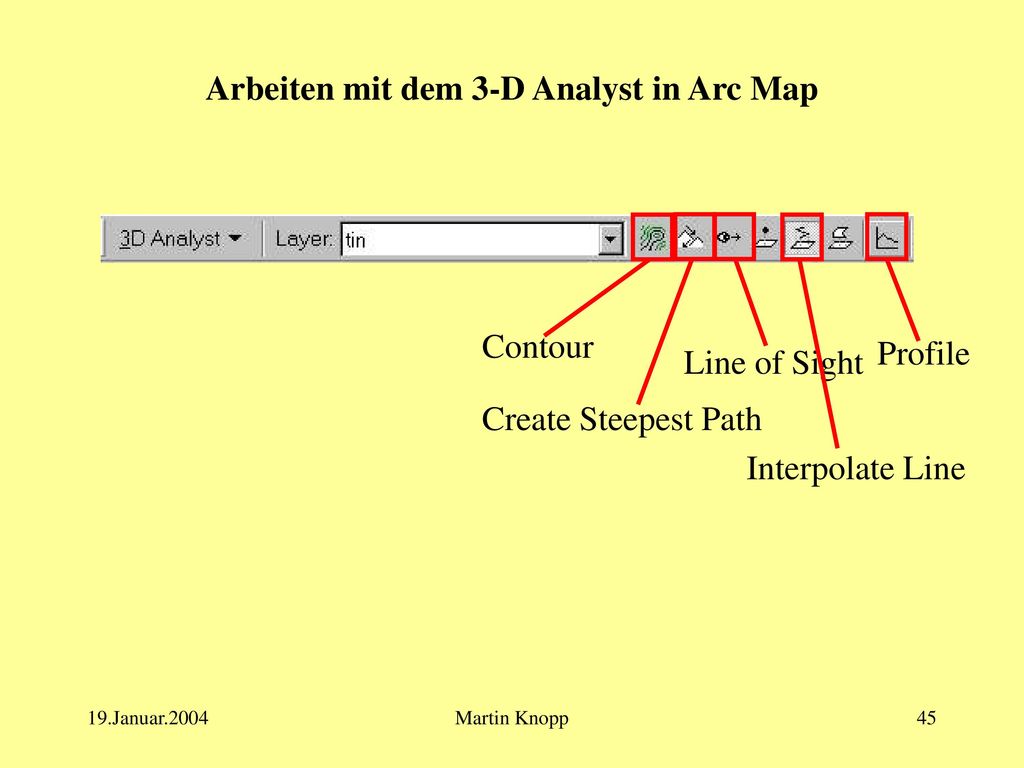

Arbeiten mit dem 3-D Analyst in Arc Map
Create Steepest Path Contour Line of Sight Interpolate Line Profile 19.Januar.2004 Martin Knopp
46

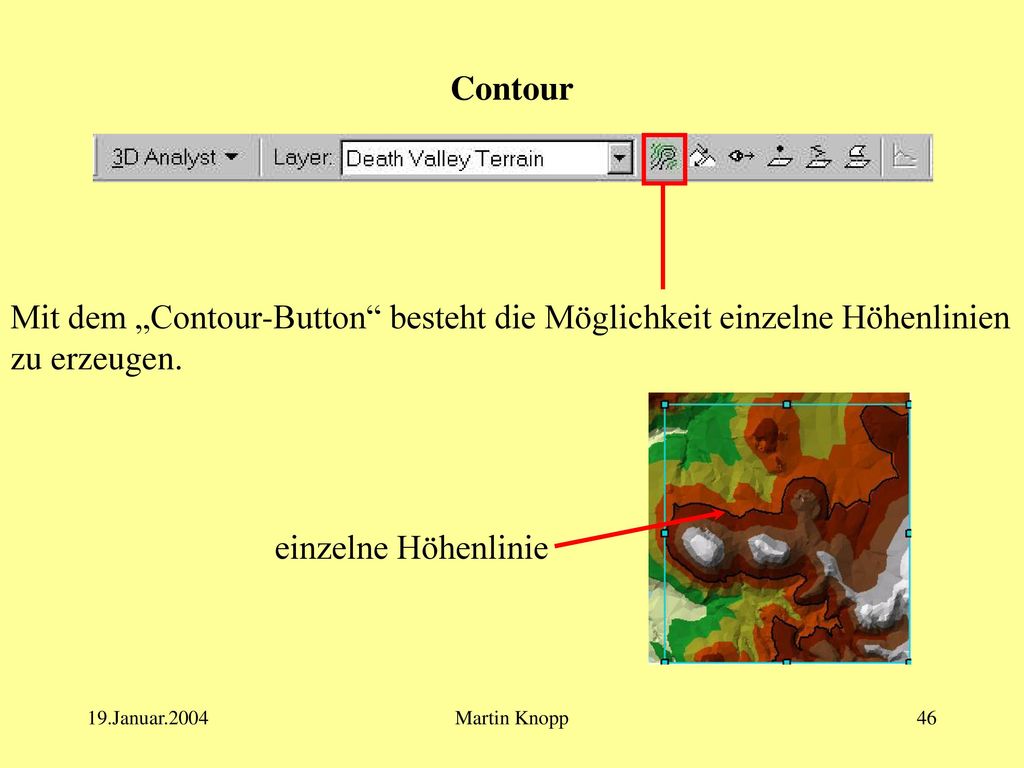

Contour Mit dem „Contour-Button“ besteht die Möglichkeit einzelne Höhenlinien zu erzeugen. einzelne Höhenlinie 19.Januar.2004 Martin Knopp
47
Bestimmung des tiefsten Pfades
Bezug auf GIS I Baumstruktur in Fließrichtung des Wassers. 19.Januar.2004 Martin Knopp
48
Bestimmung des tiefsten Pfades
Drücken des Buttons tiefster Pfad tiefster Punkt Nach Anklicken eines beliebigen Punktes wird der tiefste Pfad ermittelt. Pfad gewählter Punkt 19.Januar.2004 Martin Knopp
49
Line of sight Die line of sight gibt Aufschluss über sichtbare und nicht sichtbare Bereiche einer Ziellinie. einsehbar nicht einsehbar 19.Januar.2004 Martin Knopp
50
Erstellen einer „line of sight“ in Arc Map
Drücken des „line of sight Buttons“ Anfangs und Endpunkt in der Karte wählen. 19.Januar.2004 Martin Knopp
51

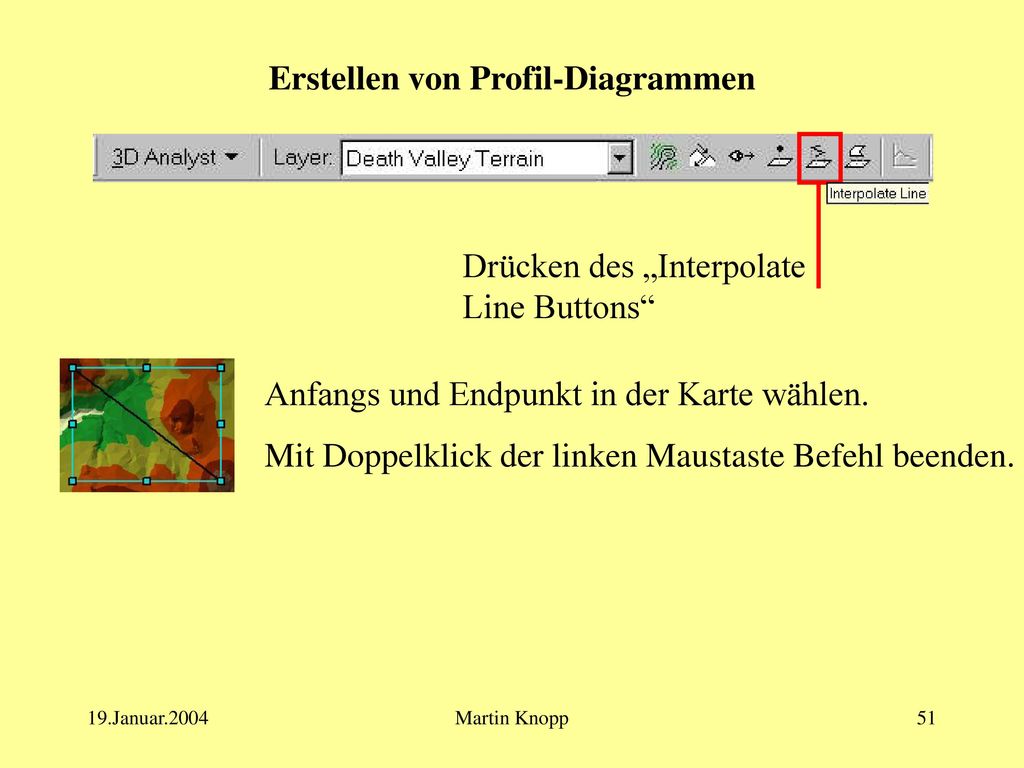

Erstellen von Profil-Diagrammen
Drücken des „Interpolate Line Buttons“ Anfangs und Endpunkt in der Karte wählen. Mit Doppelklick der linken Maustaste Befehl beenden. 19.Januar.2004 Martin Knopp
52
Erstellen von Profil-Diagrammen
Durch drücken des „Create Profile Graph-Buttons“ erscheint das Profil-Diagramm bezogen auf die „Interpolate Line“. 19.Januar.2004 Martin Knopp
53
Viewshed Die Funktion „Viewshed“ zeigt im Gegensatz zur „line of sight“ sichtbare und nicht sichtbare Flächen an. 19.Januar.2004 Martin Knopp
54
Viewshed Ausgangsdatei Punktdatei Überhöhungs-faktor z.B. shp
Zellengröße Ausgabedatei 19.Januar.2004 Martin Knopp
55
nicht sichtbare Flächen
Viewshed Standpunkt sichtbare Flächen nicht sichtbare Flächen 19.Januar.2004 Martin Knopp
56
Area and Volume 19.Januar.2004 Martin Knopp
57
Area and Volume Ausgangsdatei min. und max. Höhe Betzugsfläche
Über oder unter Bezugsfläche berechnen lassen. Überhöhungs-faktor Rechnung starten Ergebnisse 19.Januar.2004 Martin Knopp
58
Erstellt die Höhenlinien für den Kartenausschnitt.
Aufgabe 2: Öffnet die Datei D:\GIS-Data\ESRI\Tutorial\ArcTutor\ DAnalyst\Excercise1\DeathValleyTerrain.lyr in Arc Map Erstellt die Höhenlinien für den Kartenausschnitt. Legt eine sinnvolle „line of sight“ fest. Bildet den „Profil-Graphen“ entlang der „line of sight“ Lasst euch zum Schluss die Steigung des Kartenausschnitts zeigen. 19.Januar.2004 Martin Knopp
59
Vielen Dank für die Aufmerksamkeit
19.Januar.2004 Martin Knopp
60
Internet (tkastler@fzg.uni-vechta.de)
Quellenverzeichnis Vorlesung GIS I Modeling our world Internet 19.Januar.2004 Martin Knopp
