Prinect Inpress Control Details zum DKS mit Bobst “Power Register”

Präsentation zum Thema: "Prinect Inpress Control Details zum DKS mit Bobst “Power Register”"—  Präsentation transkript:

1 Prinect Inpress Control Details zum DKS mit Bobst “Power Register”
Volker Felzen / SF-PM-PT / Nov 2014

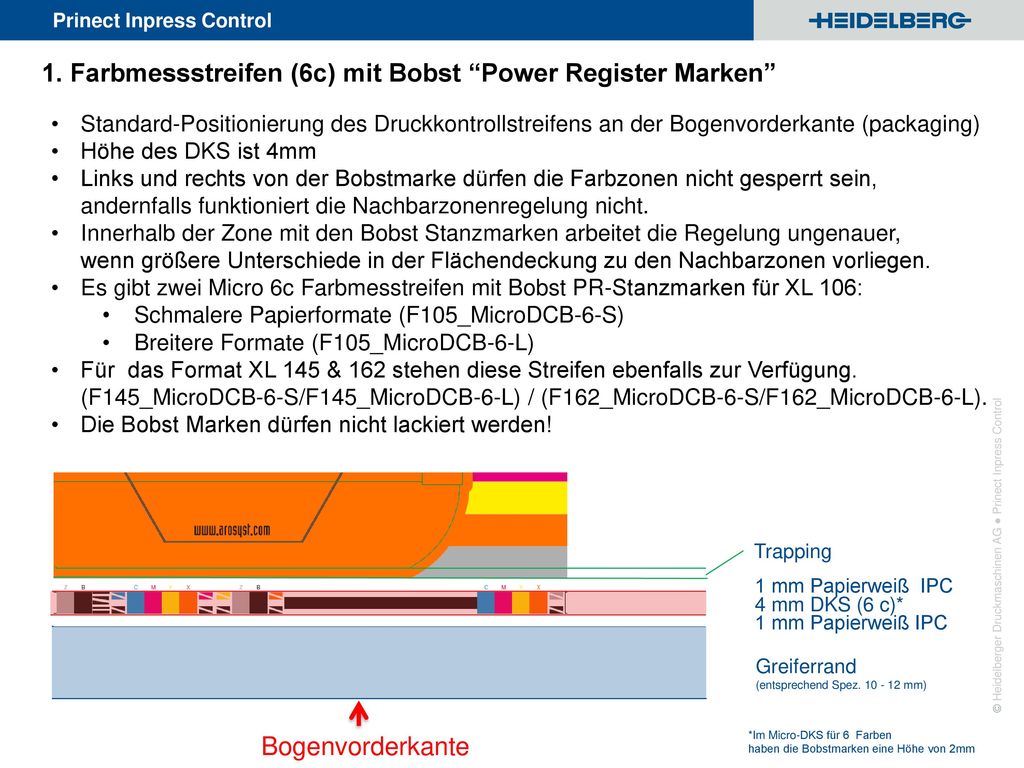

2 1. Farbmessstreifen (6c) mit Bobst “Power Register Marken”
Standard-Positionierung des Druckkontrollstreifens an der Bogenvorderkante (packaging) Höhe des DKS ist 4mm Links und rechts von der Bobstmarke dürfen die Farbzonen nicht gesperrt sein, andernfalls funktioniert die Nachbarzonenregelung nicht. Innerhalb der Zone mit den Bobst Stanzmarken arbeitet die Regelung ungenauer, wenn größere Unterschiede in der Flächendeckung zu den Nachbarzonen vorliegen. Es gibt zwei Micro 6c Farbmesstreifen mit Bobst PR-Stanzmarken für XL 106: Schmalere Papierformate (F105_MicroDCB-6-S) Breitere Formate (F105_MicroDCB-6-L) Für das Format XL 145 & 162 stehen diese Streifen ebenfalls zur Verfügung. (F145_MicroDCB-6-S/F145_MicroDCB-6-L) / (F162_MicroDCB-6-S/F162_MicroDCB-6-L). Die Bobst Marken dürfen nicht lackiert werden! Trapping 1 mm Papierweiß IPC 4 mm DKS (6 c)* 1 mm Papierweiß IPC Greiferrand (entsprechend Spez mm) Bogenvorderkante *Im Micro-DKS für 6 Farben haben die Bobstmarken eine Höhe von 2mm

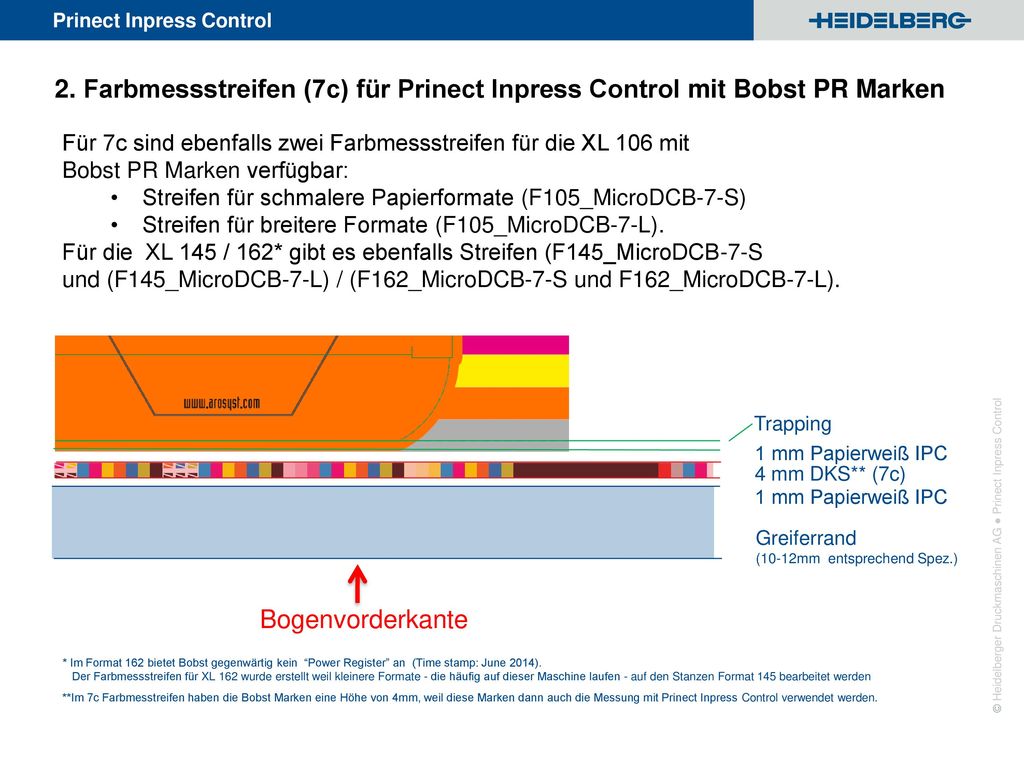

3 2. Farbmessstreifen (7c) für Prinect Inpress Control mit Bobst PR Marken
Für 7c sind ebenfalls zwei Farbmessstreifen für die XL 106 mit Bobst PR Marken verfügbar: Streifen für schmalere Papierformate (F105_MicroDCB-7-S) Streifen für breitere Formate (F105_MicroDCB-7-L). Für die XL 145 / 162* gibt es ebenfalls Streifen (F145_MicroDCB-7-S und (F145_MicroDCB-7-L) / (F162_MicroDCB-7-S und F162_MicroDCB-7-L). Trapping 1 mm Papierweiß IPC 4 mm DKS** (7c) 1 mm Papierweiß IPC Greiferrand (10-12mm entsprechend Spez.) Bogenvorderkante * Im Format 162 bietet Bobst gegenwärtig kein “Power Register” an (Time stamp: June 2014). Der Farbmessstreifen für XL 162 wurde erstellt weil kleinere Formate - die häufig auf dieser Maschine laufen - auf den Stanzen Format 145 bearbeitet werden **Im 7c Farbmesstreifen haben die Bobst Marken eine Höhe von 4mm, weil diese Marken dann auch die Messung mit Prinect Inpress Control verwendet werden.

4 3. Produkte von Bobst mit “Power Register“
3. Produkte von Bobst mit “Power Register“* (Inpress Control DKS nur relevant für Produkte mit Marken an der Bogenvorderkante (B+D) * marks of other diecutting systems of Bobst ( like SPO line ( mainly for corrugated board etc)) are not integrated into the color bar. P.S. Es ist nicht möglich mit dieser Positionierung der Marken von der Unterseite zu stanzen

5 4. Zu beachten Druckkontrollstreifen ab DIPCO 2015 verfügbar
Messfiles ab Press Center Software S14B serienmäßig enthalten
