1 Oberfräsenhöhenverstellung für Festeinbau
Frästischtuning Oberfräsenhöhenverstellung für Festeinbau Umbauidee von Leopoldi

2 Umbauidee von Leopoldi

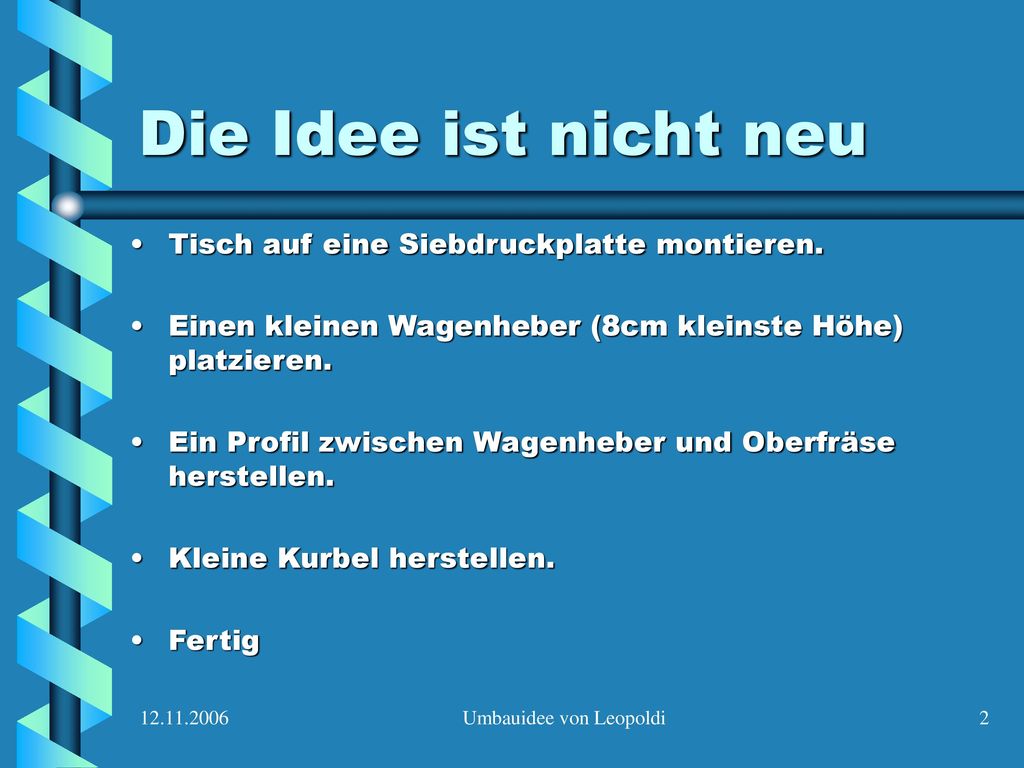

Die Idee ist nicht neu Tisch auf eine Siebdruckplatte montieren. Einen kleinen Wagenheber (8cm kleinste Höhe) platzieren. Ein Profil zwischen Wagenheber und Oberfräse herstellen. Kleine Kurbel herstellen. Fertig Umbauidee von Leopoldi

3 Umbauidee von Leopoldi

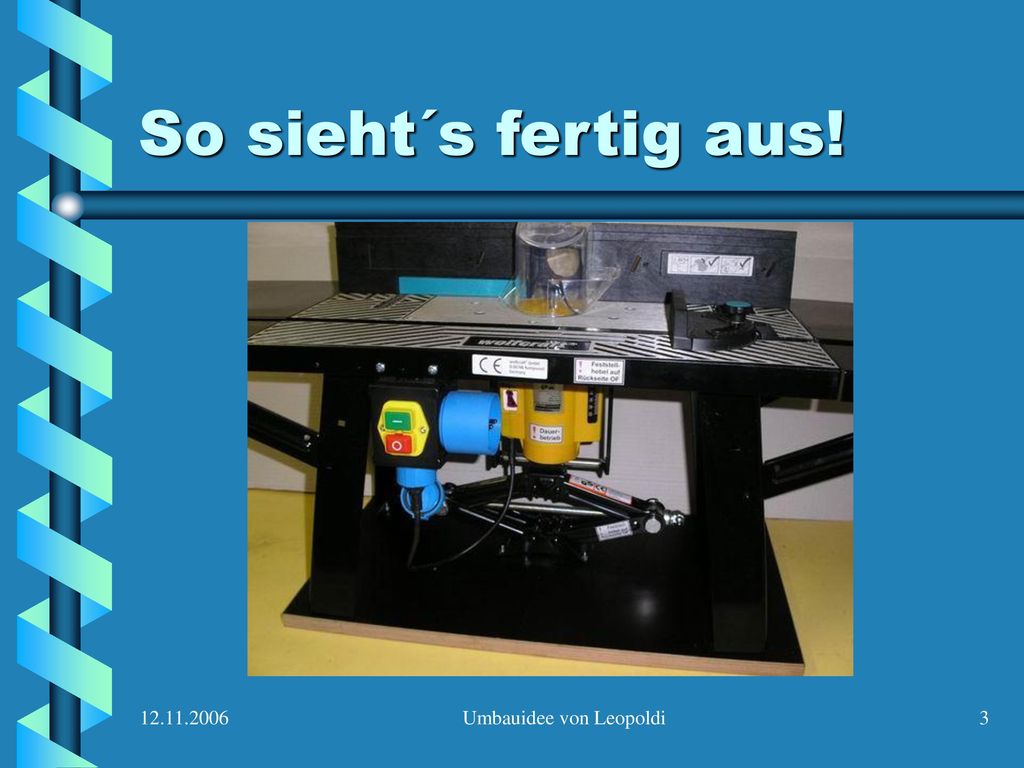

So sieht´s fertig aus! Umbauidee von Leopoldi

4 Umbauidee von Leopoldi

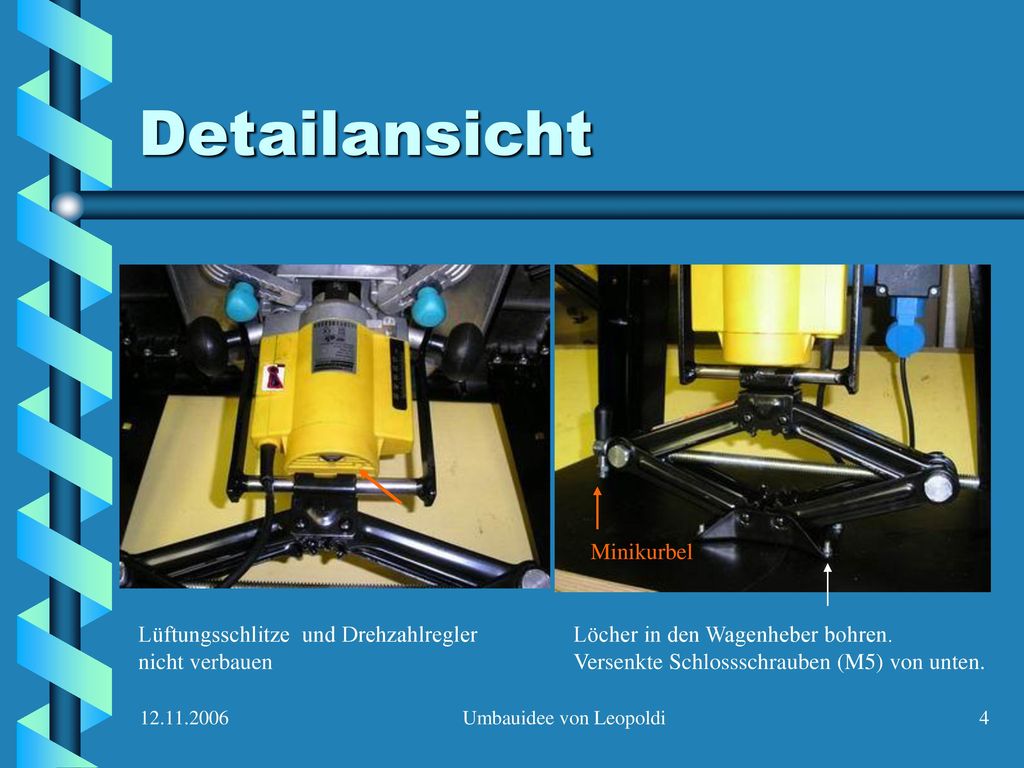

Detailansicht Minikurbel Lüftungsschlitze und Drehzahlregler nicht verbauen Löcher in den Wagenheber bohren. Versenkte Schlossschrauben (M5) von unten. Umbauidee von Leopoldi

5 Umbauidee von Leopoldi

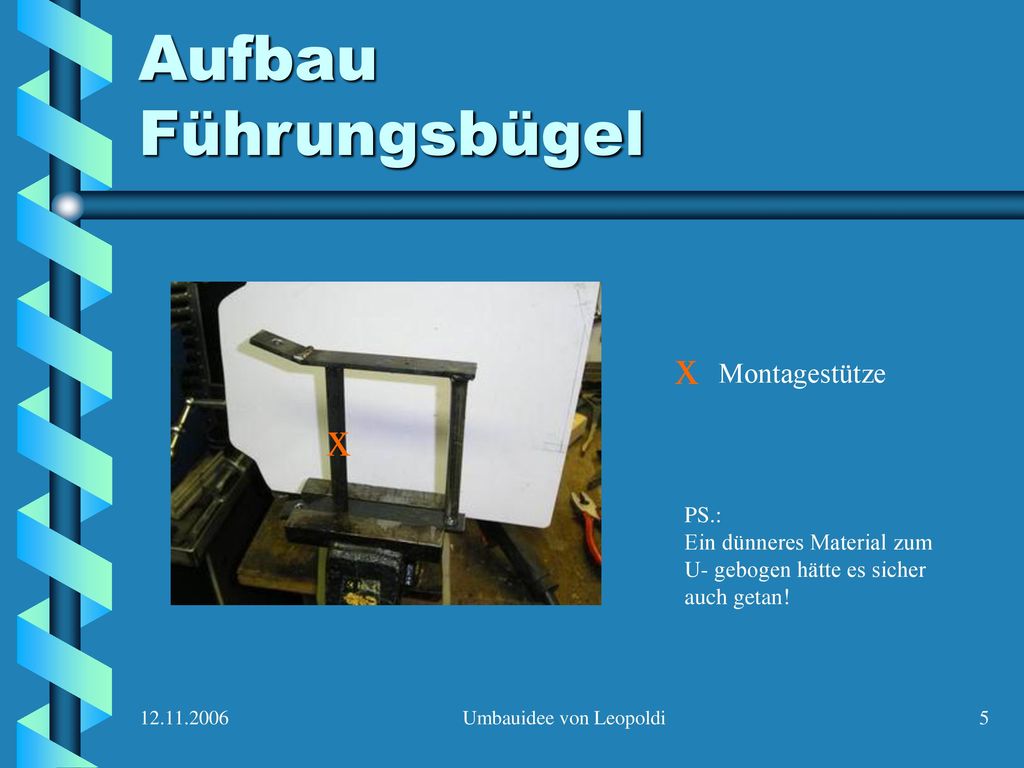

Aufbau Führungsbügel x Montagestütze x PS.: Ein dünneres Material zum U- gebogen hätte es sicher auch getan! Umbauidee von Leopoldi

6 Werkzeugwechsel Der Werkzeugwechsel ist von oben problemlos möglich.
35/58mm Provisorium Der Werkzeugwechsel ist von oben problemlos möglich. Saugschlauchadapter aus der Sanitärabteilung - WC Innenstutzen - PS.: Die Oberfräse ist modifiziert. Siehe auch Pimp my OF.pps Umbauidee von Leopoldi

7 Umbauidee von Leopoldi
Ende Umbauidee von Leopoldi
