Das Gradnetz der Erde.

Präsentation zum Thema: "Das Gradnetz der Erde."—  Präsentation transkript:

1 das Gradnetz der Erde

2 unsere Erde – eine Kugel
23.5˚ E Erdachse Ä Äquator (40‘000 km) (Durchmesser = 12‘700 km) N Nordpol S Südpol n.H. nördliche Hemisphäre (Nordhalbkugel) s.H. südliche Hemisphäre (Südhalbkugel) K Kontinente O Ozeane S Sonnenstrahlen Diese Darstellung kommt dir bekannt vor. Frische die Begriffe auf, wenn es nötig ist. Seite 2

3 unsere Erde – eine Kugel
23.5˚ E = ? Ä = ? N = ? S = ? n.H. = ? s.H. = ? K = ? O = ? Der Äquator misst … km. Der Durchmesser der Erde beträgt … km. Prüfe dich selbst, ob das nun sitzt. Fahre erst weiter, wenn du die Begriffe und Zahlen wirklich kennst. Seite 3

4 Breitengrade nördliche Breitengrade südliche Breitengrade
In Gedanken überzieht man nun die Erdkugel mit so genannten Breitengraden oder Parallelkreisen. Dabei misst man vom Erdmittelpunkt aus in Winkelgraden wie in der Geometrie. Diese Breitenkreise verlaufen also parallel zum Äquator. Wir Schweizer leben zum Beispiel auf 47 Grad nördlicher Breite. Man notiert das meist so: 47˚ N (resp. S für südliche Breite) Seite 5

5 Breitengrade Bestimme auf der nebenstehenden Darstellung die Breitengrade der Punkte A, B, C und D sowie jene von St. Petersburg. Notiere Dir diese Werte auf ein Notizpapier. Auf allen Karten im Schweizer Weltatlas ist das Gradnetz auch eingezeichnet. Suche im Atlas diese Städte und notiere dir auch ihre Breitengrade: - Bern - Oslo - Peking - Melbourne - der Südpol und weitere Orten deiner Wahl. Seite 6 Diese Resultate hätte ich nun gerne korrigiert.

6 Längengrade oder Meridiane
Nun überzieht man die Erde auch noch mit den Längengraden oder Meridianen. Dabei geht der 0-Meridian durch die alte Sternwarte Greenwich in London. Von dort aus zieht man 180 Grade nach Westen und 180 Grade nach Osten. Längengrade nach Westen (W) Längengrade nach Osten (E) Seite 7

7 Längen- und Breitengrade
Sicherlich verstehst du nun diese drei Darstellungen, die das Gradnetz der Erde mit ihren Breiten- und Längen-kreisen veranschaulichen. Seite 8

8 Längen- und Breitengrade bestimmen
Auf jeder Karte im Atlas sind die Längen- und Breitengrade am Rand angeschrieben. Bestimme nun mit dem Atlas die Längen- und Breitengrade der folgenden Orte. Runde resp. schätze auf ganze Grade. Schreibe diese Tabelle auf ein Notizpapier ab, vervollständige sie und ergänze sie auch mit anderen Orten deiner Wahl: Ort Kontinent Breitengrad Längengrad Bern Europa 47 ˚ N 7 ˚ E Moskau New York Kairo Kapstadt Tokio Mount Everest Seite 9

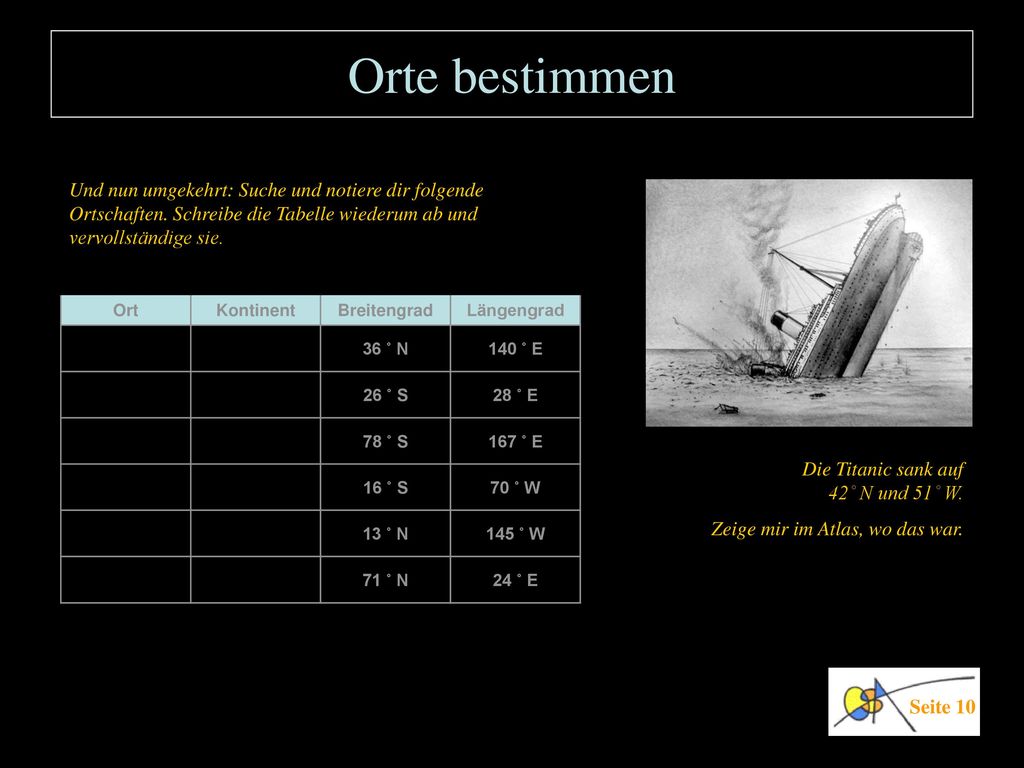

9 Orte bestimmen Und nun umgekehrt: Suche und notiere dir folgende Ortschaften. Schreibe die Tabelle wiederum ab und vervollständige sie. Ort Kontinent Breitengrad Längengrad 36 ˚ N 140 ˚ E 26 ˚ S 28 ˚ E 78 ˚ S 167 ˚ E 16 ˚ S 70 ˚ W 13 ˚ N 145 ˚ W 71 ˚ N 24 ˚ E Die Titanic sank auf 42˚ N und 51˚ W. Zeige mir im Atlas, wo das war. Seite 10

10 Resultate korrigieren
Nun gibt es drei bequeme Möglichkeiten, deine Resultate zu korrigieren: - im Atlas ab Seite 200 sind alle wichtigen Orte der Welt mit ihren Längen- und Breitengraden aufgeführt. Dort finden wir aber eine noch feinere Unterteilung in Winkelgrade und –minuten (ein Winkelgrad hat 60 Winkelminuten). Korrigiere so einige deiner Resultate. Im Internet wählst du dich ein Dort kannst du den gewünschten Ort eingeben und bekommst die Längen- und Breitengrade gleich geliefert… . Seite 11

11 erste Tests Überflüssig zu erwähnen, dass ich jetzt wirklich erwarte, dass du - das Thema mit den Längen- und Breitengrade verstanden hast - von jedem Ort die Längen- und Breitengrade richtig bestimmen kannst, auch mit den Atlaskarten - aus den Längen- und Breitengraden die Ortschaft richtig bestimmen kannst. Den Lückentest auf diesem ersten Link solltest du nun ausfüllen können. Mach es, bis alle Lücken richtig ausgefüllt sind. fach=geo/Gradnetz_01a.htm Fortgeschrittene wagen sich auch hinter diesen zweiten Test, auch wenn noch einige Fragen dabei sind, die wir bis jetzt nicht behandelt haben. Seite 13

12 Ordnereintrag davon Seite 19
DIE WELT IM GRADNETZ Name Datum Das ist der Kontinent Afrika, wie er im Gradnetz liegt. … … … Seite 19

13 Prüfungsvorbereitung
Für die Prüfung musst du Folgendes können: die Teile des Globus kennen wie auf den Folien 2 und 3 die Breiten- und Längengrade kennen und erklären können die Breiten- und Längengrade von Orten aus den Atlaskarten bestimmen können einen Ort im Atlas finden können, von dem du die Breiten- und Längengrade kennst den Lückentext auf diesem Link richtig ausfüllen können: fach=geo/Gradnetz_01a.htm - einen Kontinent vom Atlas lagegerecht auf ein leeres Gradnetz einzeichnen können Seite 20
