1
Übungen zur synoptischen Klimatologie

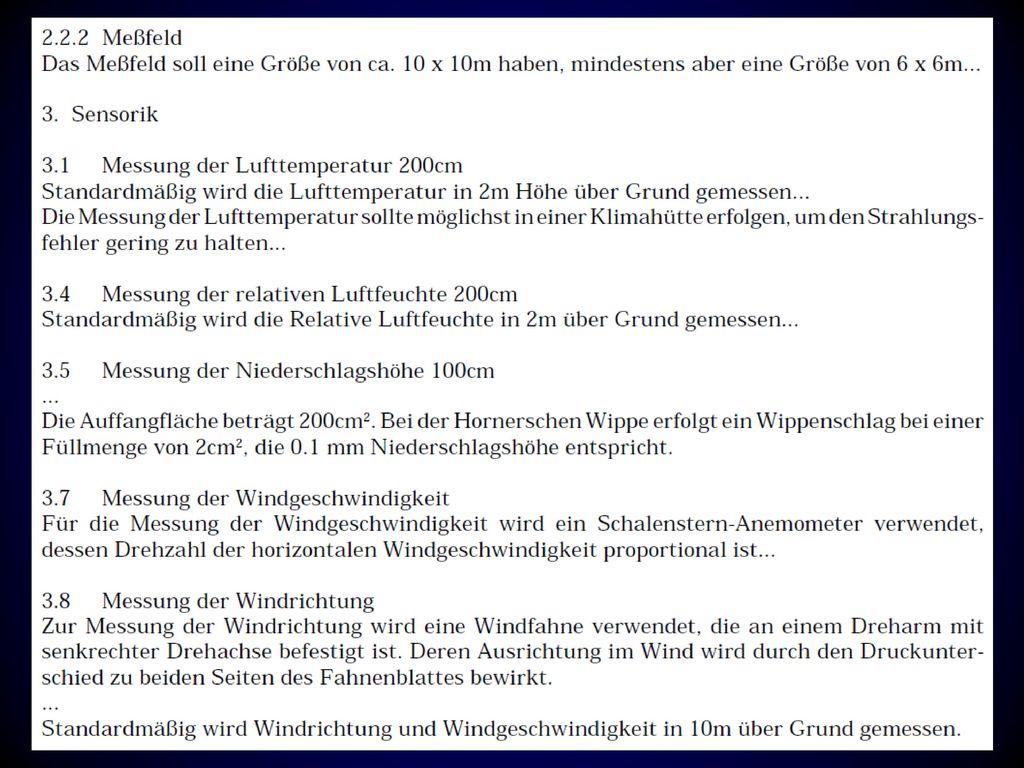

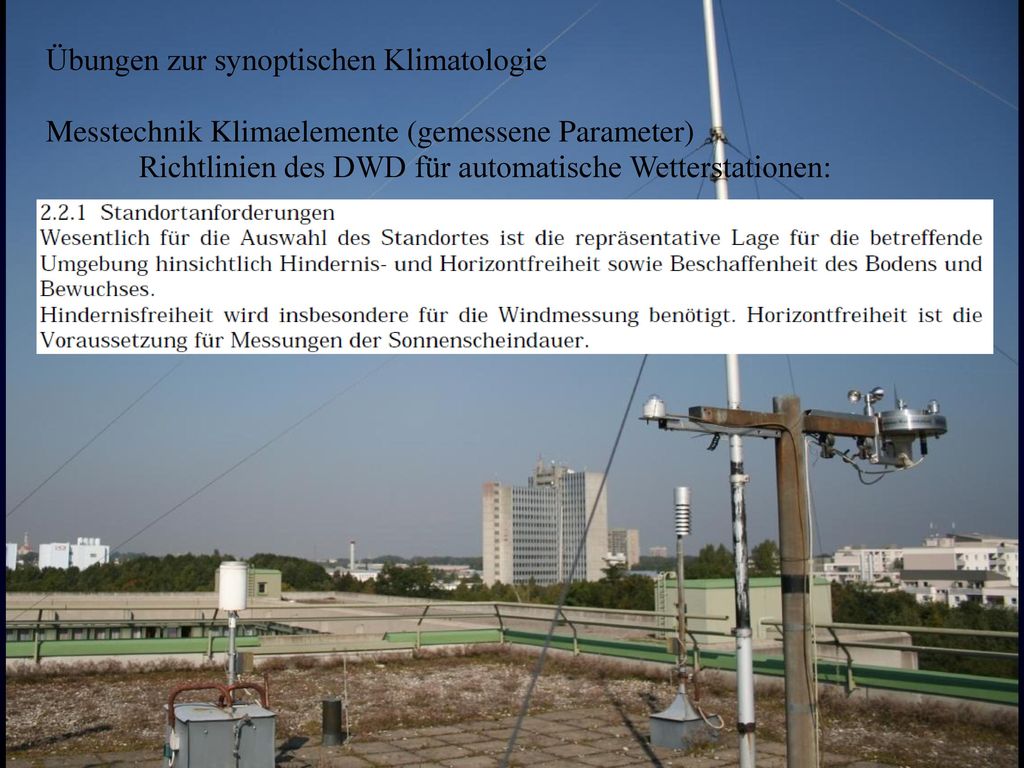

Messtechnik Klimaelemente (gemessene Parameter) Richtlinien des DWD für automatische Wetterstationen:
2
Übungen zur synoptischen Klimatologie
Messtechnik Klimaelemente (gemessene Parameter)
3
Übungen zur synoptischen Klimatologie
Messtechnik Klimaelemente (gemessene Parameter) Reinhardt – Messstation MWS9-5
4
Übungen zur synoptischen Klimatologie
Messtechnik Klimaelemente (gemessene Parameter) Lufttemperatur: PT100 Platinelement (Kaltleiter) mit 100 Ohm Widerstand Feuchte: Dielektrikum Luftdruck: Dehnmessstreifen (Dickschichtkeramik) Globalstrahlung: Pyranometer Windgeschwindigkeit: Halbschalenanemometer Windrichtung: Windfahne Niderschlagsmenge: Niederschlagswippe
6
Übungen zur synoptischen Klimatologie
Messtechnik Klimaelemente (gemessene Parameter) Lufttemperatur: PT100 Platinelement (Kaltleiter) mit 100 Ohm Widerstand Feuchte: Dielektrikum Luftdruck: Dehnmessstreifen (Dickschichtkeramik) Globalstrahlung: Pyranometer Windgeschwindigkeit: Halbschalenanemometer Windrichtung: Windfahne Niderschlagsmenge: Niederschlagswippe
7
Übungen zur synoptischen Klimatologie

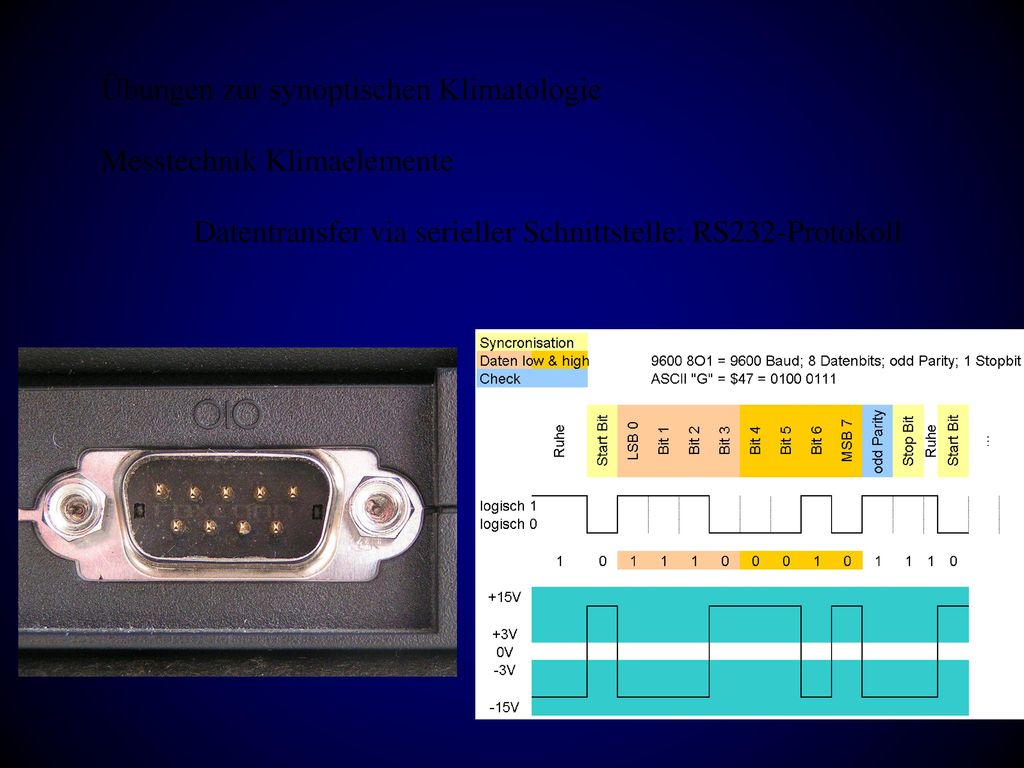

Messtechnik Klimaelemente Datentransfer via serieller Schnittstelle: RS232-Protokoll
8
Übungen zur synoptischen Klimatologie
Messtechnik Klimaelemente Vergleichsmessung: Mechanischer Windschreiber Windgeschwindigkeits-Messung: Windweg/Zeit Mit Leitermaßstab nach Höschele →
9
Übungen zur synoptischen Klimatologie
Messtechnik Klimaelemente Vergleichsmessung: Mechanischer Windschreiber Windgeschwindigkeits-Messung: Windweg/Zeit Mit Leitermaßstab nach Höschele:
