1 Programmierbeispiel Drehen mit EXAPTplus 2.07

2 Programmierbeispiel Hinweise zur Testinstallation:
Diese Grundeinweisung macht Sie mit einigen der am häufigsten verwendeten Funktionen für die NC-Programmierung von Drehaufgaben mit EXAPTplus bekannt. In diesem Grundkurs wird davon ausgegangen, daß Sie Windows NT bereits benutzt haben und mit den grundlegenden Funktionen vertraut sind. Hinweise zur Testinstallation: Bei der Testinstallation wird die Datenbank nicht Installiert. Werkzeuge können auch ohne Datenbank definiert werden bzw. per Identnummer aufgerufen werden.

3 Programmierbeispiel Im Programmierbeispiel sind folgende Arbeitsschritte abgebildet Startmenü, Organisation, Maschine, Werkstoff Bearbeitungsverfahren bestimmen Geometrieerstellung mit EXAPTplus Technologieattribute festlegen Technologie (Fertigteil/Rohteil) Werkzeug(e) auswählen Schnittaufteilung Schruppen durchführen Schnittaufteilung Schlichten durchführen Werkzeug(e) auswählen und Bearbeiten (s. oben) Postprozessorlauf Ergebnis: CLDATA - Liste Ergebnis: NC-Daten - Liste Endkontrolle aller erzeugten Informationen

4 Drehen mit EXAPTplus Zeichnung - Programmierbeispiel

5 EXAPTplus grafisch interaktiv starten

6 Betriebsmittelorganisation (BMO) starten

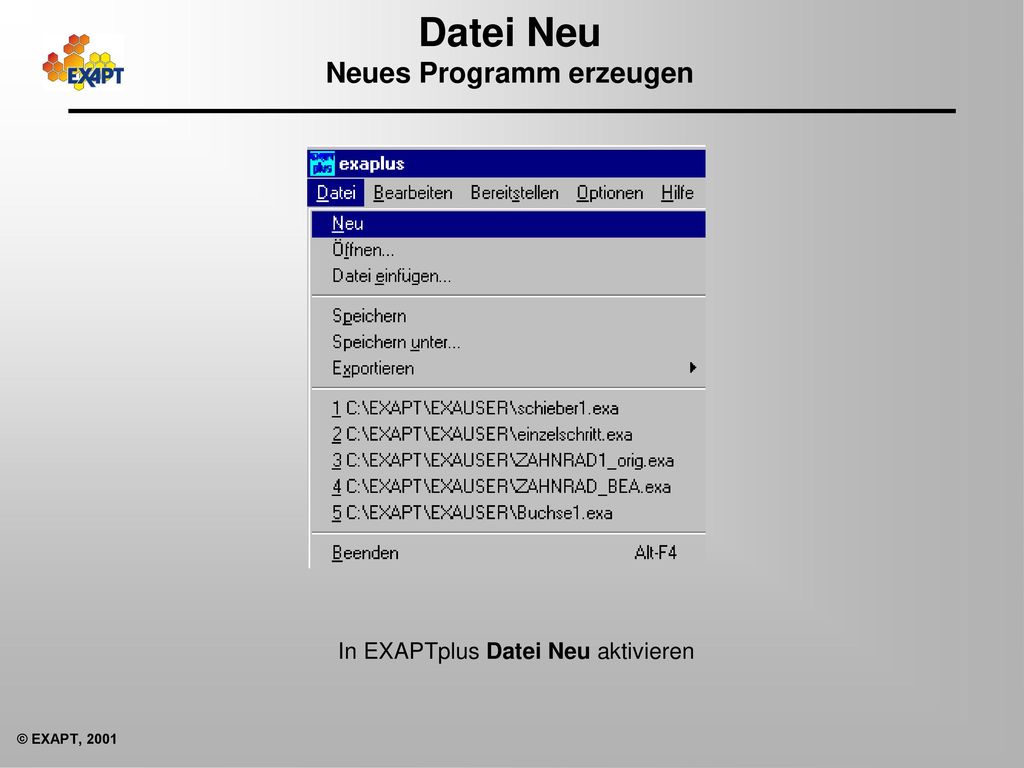

7 Datei Neu Neues Programm erzeugen
In EXAPTplus Datei Neu aktivieren

8 Organisatorische Angaben
Ausfüllen der Maske

9 Bereitstellen - Maschine - UP- Datei-Auswahl
Maschine wählen Bereitstellen - Maschine - UP- Datei-Auswahl  Maschine auswählen exa_dr EXA2_def, wenn keine Datenbank installiert ist

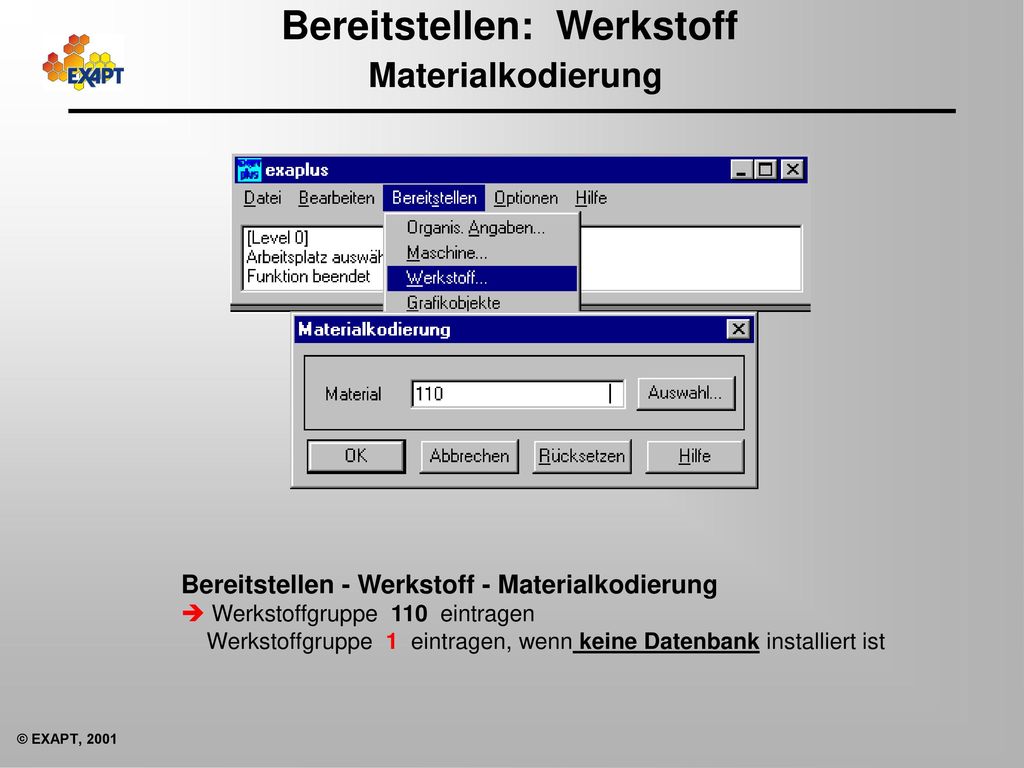

10 Bereitstellen: Werkstoff Materialkodierung
 Werkstoffgruppe eintragen Werkstoffgruppe 1 eintragen, wenn keine Datenbank installiert ist

11 Einstellungen zur Simulation
Optionen - Einstellungen - Simulation - schattiert

12 Datei - Speichern unter ...
Name des Programms eingeben und speichern. Die folgende Arbeitssitzung läuft unter dem Namen Zahnrad.

13 Bearbeiten: Bearbeitungsverfahren wählen
Bearbeitungsfenster DREHEN öffnen

14 Geometrieerstellung Iconmenü wählen
Iconmenü Einzelelement als Permanentmenü vorübergehend „festnageln“

15 Geometrieerstellung Iconmenü wählen
Iconmenü Begrenzen als Permanentmenü vorübergehend „festnageln“

16 Achsenkreuz darstellen

17 Geometrieerstellung Punkterstellung
Icon „Punkterstellung “ aktivieren und Nullpunkt eintragen

18 Geometrieerstellung Geradenerstellung
In der Statuszeile werden Sie immer „geführt“ Icon „Y - Parallele mit Abstand„ aktivieren und Parallelen erzeugen

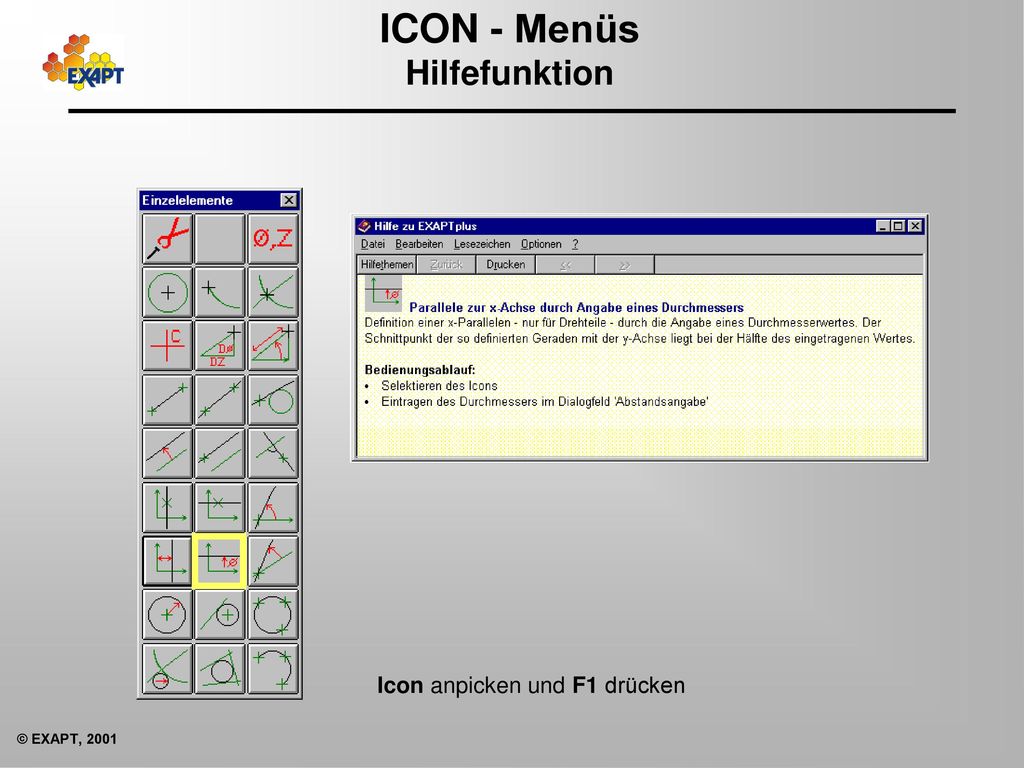

19 ICON - Menüs Hilfefunktion
Icon anpicken und F1 drücken

20 Geometrieerstellung Geradenerstellung
135 100 75 70 50 Icon „X - Parallele mit Durchmesserangabe„ aktivieren und X-Parallelen erzeugen

21 Information ICON „Information“ aktivieren. Es wird ein Informationsfenster zum angepickten Element bereitgestellt. In diesem Fenster können Änderungen zum aufgerufenem Element vorgenommen werden (Neues Maß eintragen mit Ändern quittieren).

22 Fasen bilden Begrenzen - Fase bilden
Icon „Fasen bilden zwischen zwei unbegrenzten Elementen „ aktivieren, Maske ausfüllen und die entsprechenden Elemente anpicken.

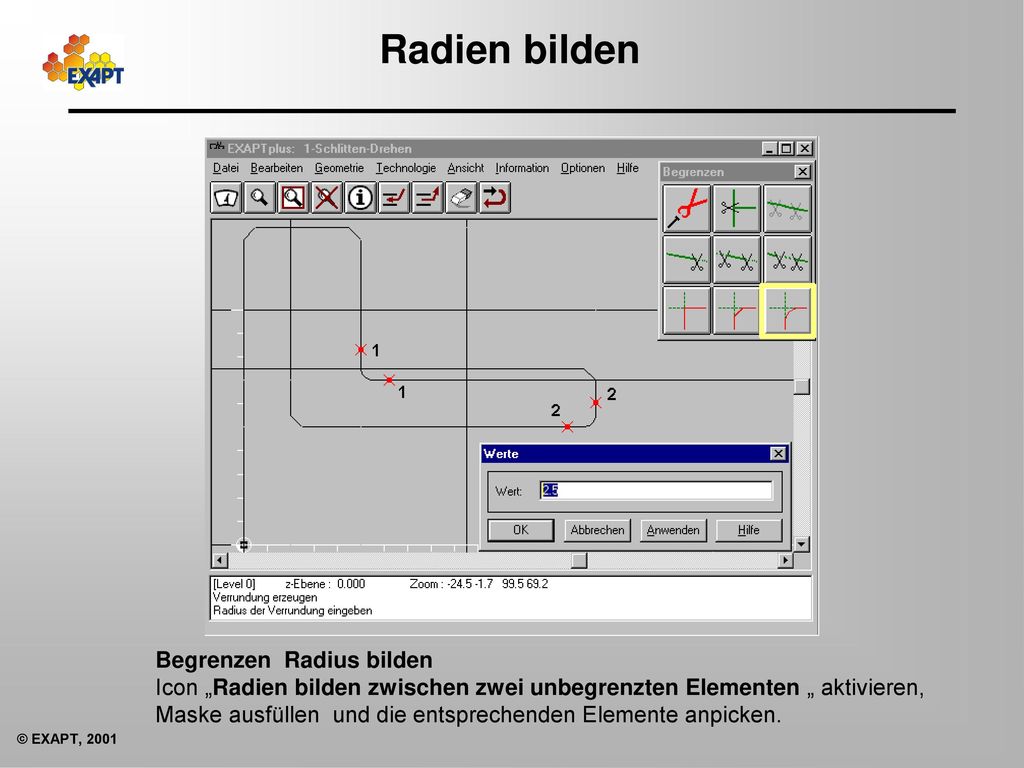

23 Radien bilden Begrenzen Radius bilden
Icon „Radien bilden zwischen zwei unbegrenzten Elementen „ aktivieren, Maske ausfüllen und die entsprechenden Elemente anpicken.

24 Schnittpunkte bilden Geometrie
Icon „Schnittpunkt zwischen zwei Elementen erzeugen“ aktivieren und die jeweiligen Elemente anpicken.

25 Gerade bilden Geometrie
Icon „ Gerade durch Punkt oder tang. an Kreis mit Winkel zu X - Achse “ aktivieren, den entsprechenden Punkt anpicken , Winkel in Maske eintragen und quittieren

26 Gerade bilden

27 Ecke bilden Begrenzen Ecke bilden
Icon „Ecke bilden zwischen zwei unbegrenzten Elementen „ aktivieren, und die entsprechenden Elemente anpicken.

28 Radius bilden Begrenzen Radius bilden
Icon „Radius bilden zwischen zwei unbegrenzten Elementen „ aktivieren,Wert in Maske eintragen und die entsprechenden Elemente anpicken.

29 Geometrieelemente löschen
Icon „Radiergummi“ aktivieren, Elemente anpicken, die gelöscht werden sollen und Maske mit OK quittieren.

30 Konturerstellung

31 Kontur bilden In der Statuszeile werden Sie immer „geführt“ Kontur
Icon „Kontur durch automatische Konturverfolgung „ aktivieren und Kontur bilden durch anpicken der Geometrie.

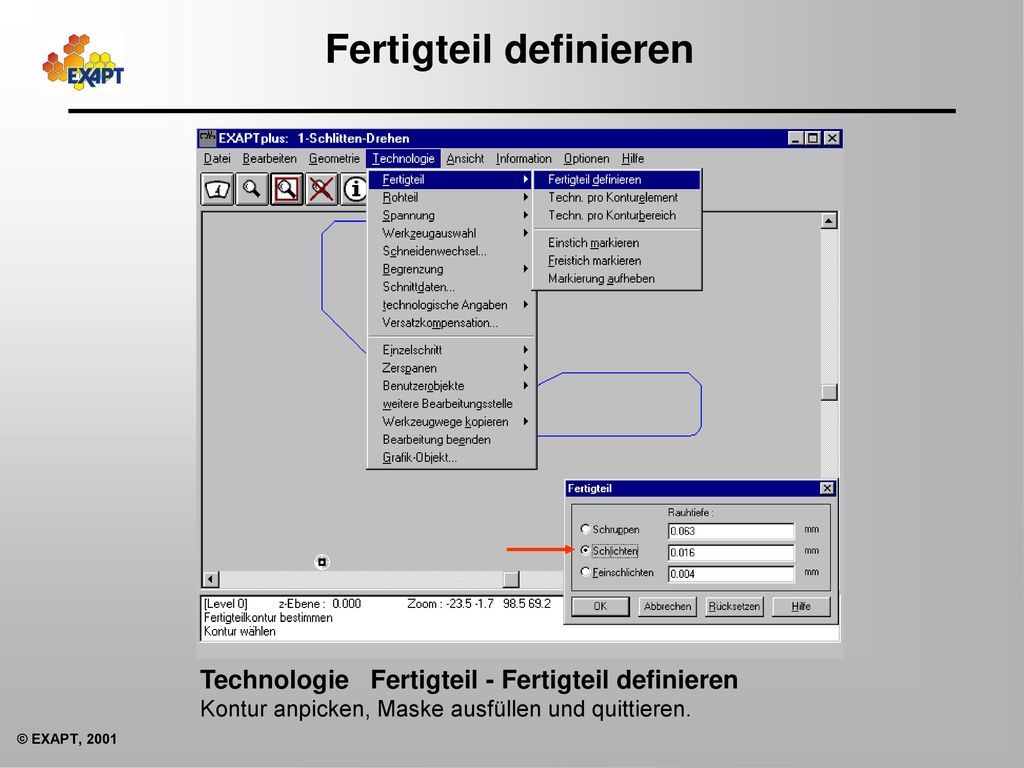

32 Fertigteil definieren
Technologie Fertigteil - Fertigteil definieren Kontur anpicken, Maske ausfüllen und quittieren.

33 Fertigteil Ergebnis

34 Technologie pro Konturelement
Fertigteil: Technologie pro Konturelement Funktion aktivieren

35 Technologie pro Konturelement
Fertigteil: Technologie pro Konturelement Element anpicken Maske ausfüllen, in Schaltfläche Setzen Werte speichern und mit Schließen beenden.

36 Technologie pro Konturbereich
Fertigteil Technologie pro Konturbereich Funktion aktivieren

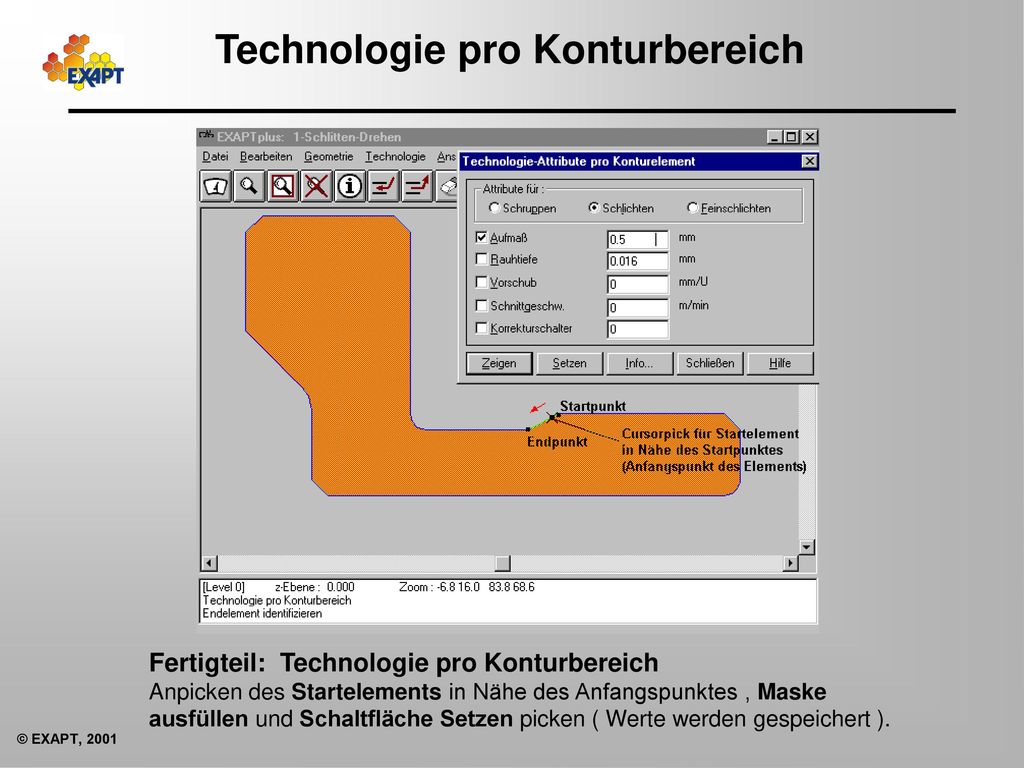

37 Technologie pro Konturbereich
Fertigteil: Technologie pro Konturbereich Anpicken des Startelements in Nähe des Anfangspunktes , Maske ausfüllen und Schaltfläche Setzen picken ( Werte werden gespeichert ).

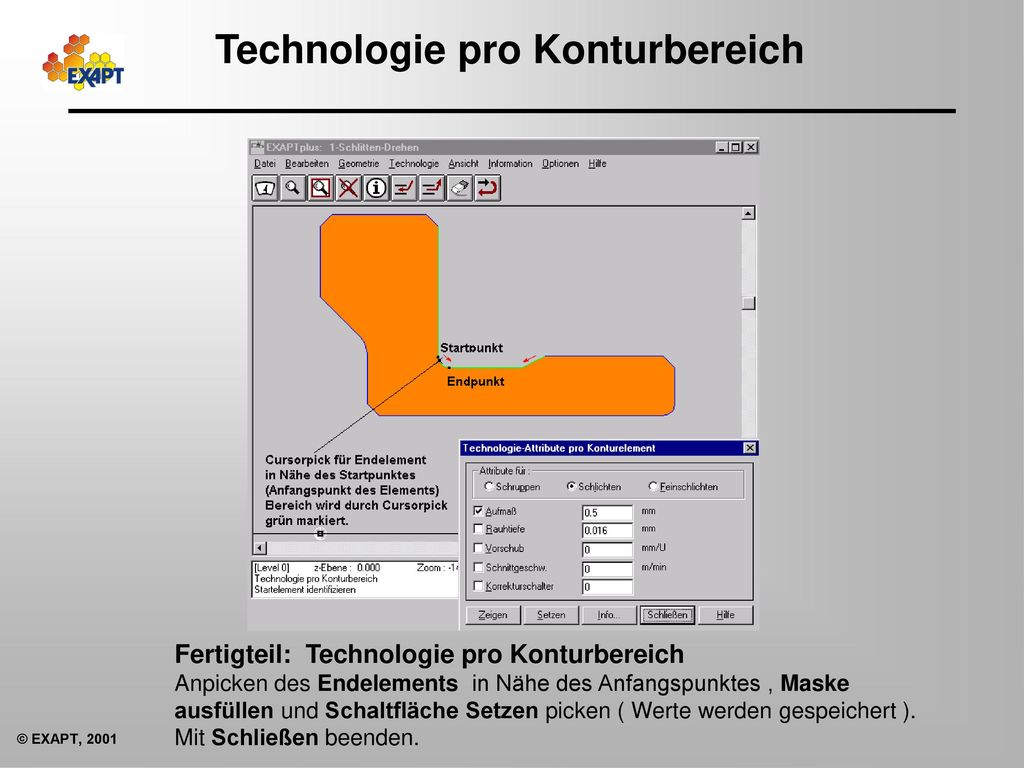

38 Technologie pro Konturbereich
Fertigteil: Technologie pro Konturbereich Anpicken des Endelements in Nähe des Anfangspunktes , Maske ausfüllen und Schaltfläche Setzen picken ( Werte werden gespeichert ). Mit Schließen beenden.

39 Rohteil Rohteil als Sägeteil Funktion aktivieren (anpicken)

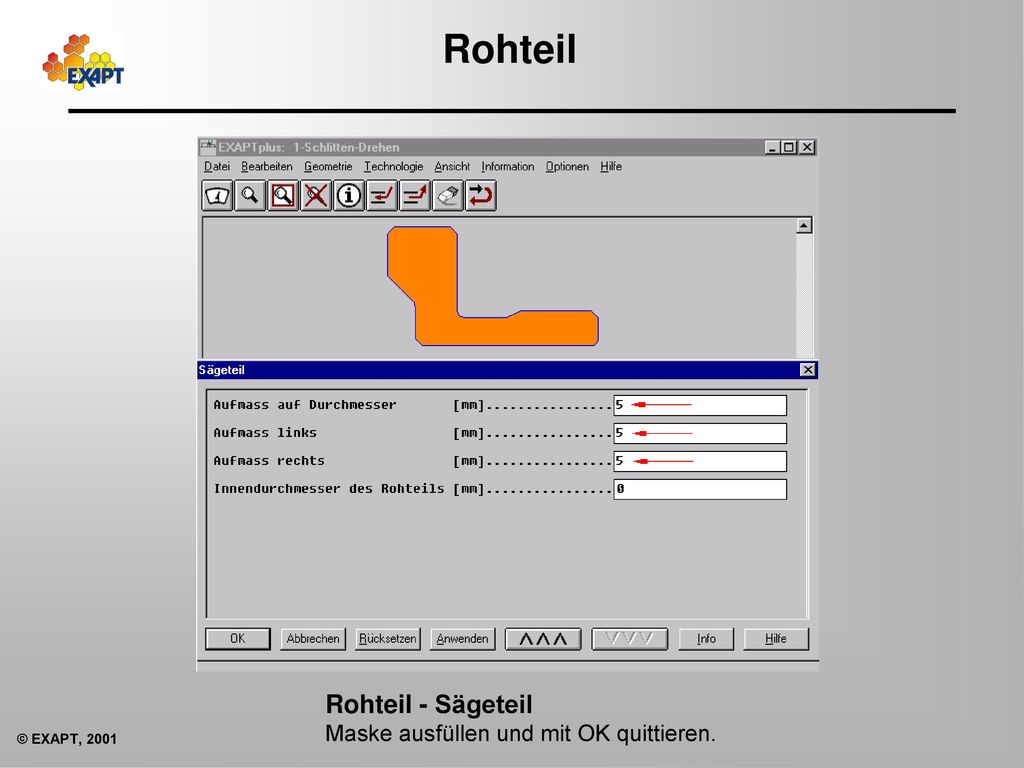

40 Rohteil Rohteil - Sägeteil Maske ausfüllen und mit OK quittieren.

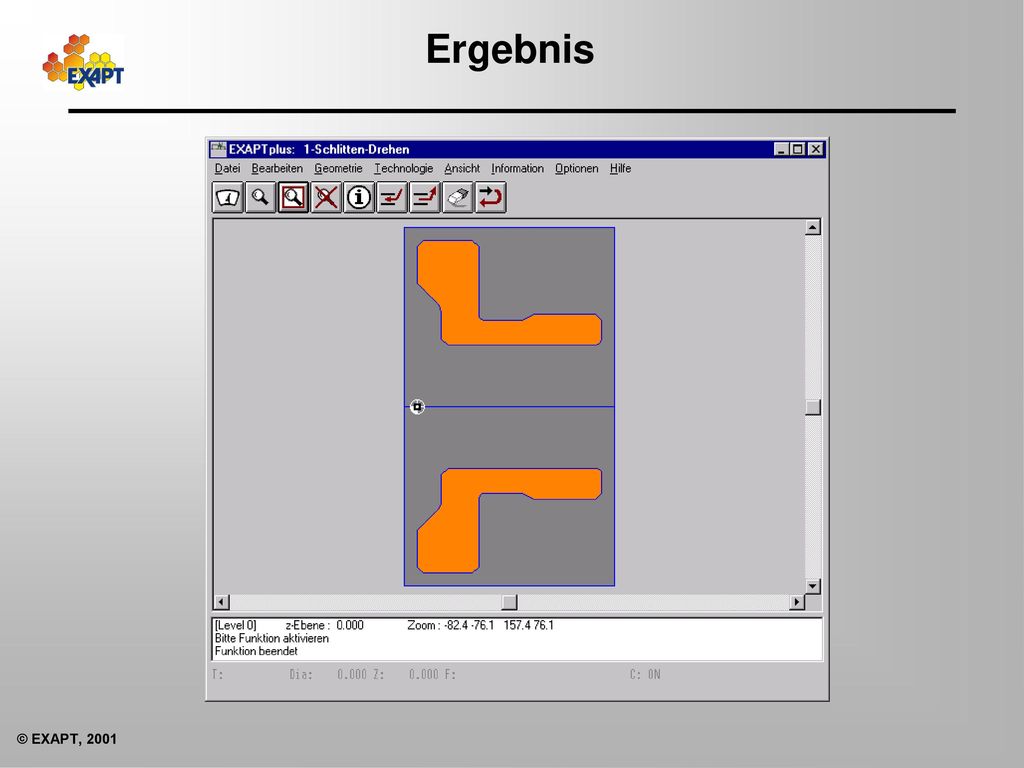

41 Ergebnis

42 Erste Spannung Werkstück spannen Icon anpicken

43 Erste Spannung 1. Spannung Spannfläche anpicken (Farbumschlag in grün), in Maske Schalttafel aktivieren.

44 Erste Spannung 1. Spannung
Maske ausfüllen (Innendurchmesser der Planscheibe 60), Maske mit OK quittieren.

45 Erste Spannung 1. Spannung
Maske Nullpunktverschiebung ausfüllen oder Element für Nullpunktverschiebung anpicken und mit OK quittieren.

46 Erste Spannung 1. Spannung
Maske Spannmittel ggf. ändern oder mit OK quittieren.

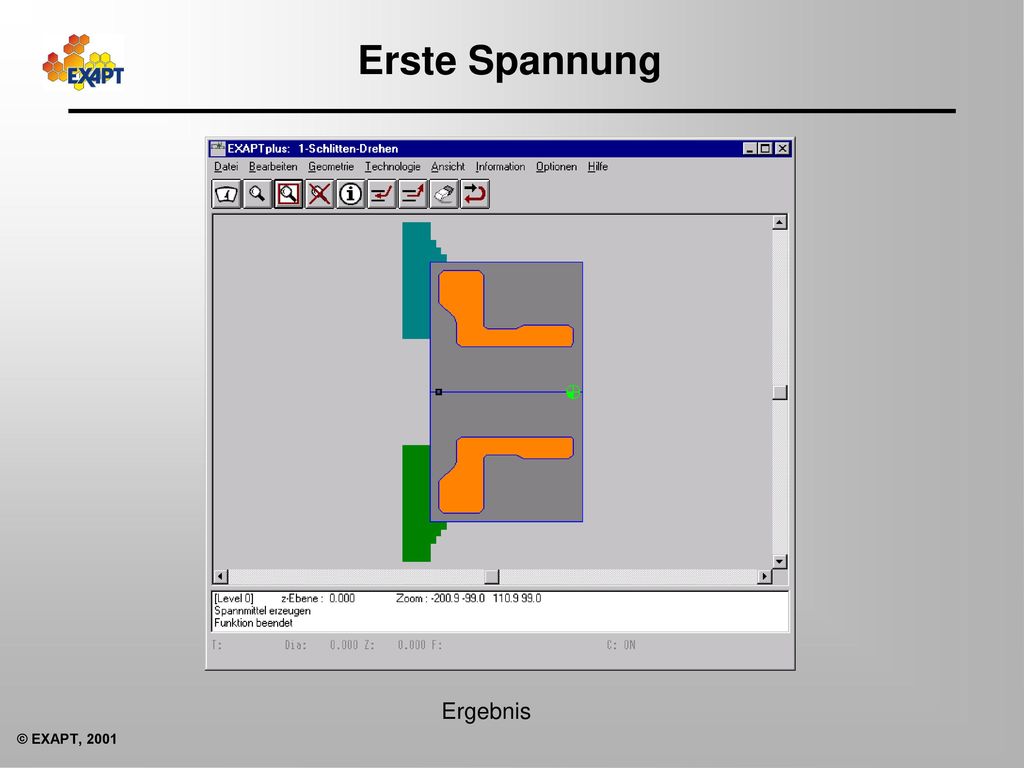

47 Erste Spannung Ergebnis

48 Bohren Werkzeugauswahl
Technologie Werkzeugauswahl Bohrwerkzeug aktivieren

49 Bohren Werkzeugauswahl

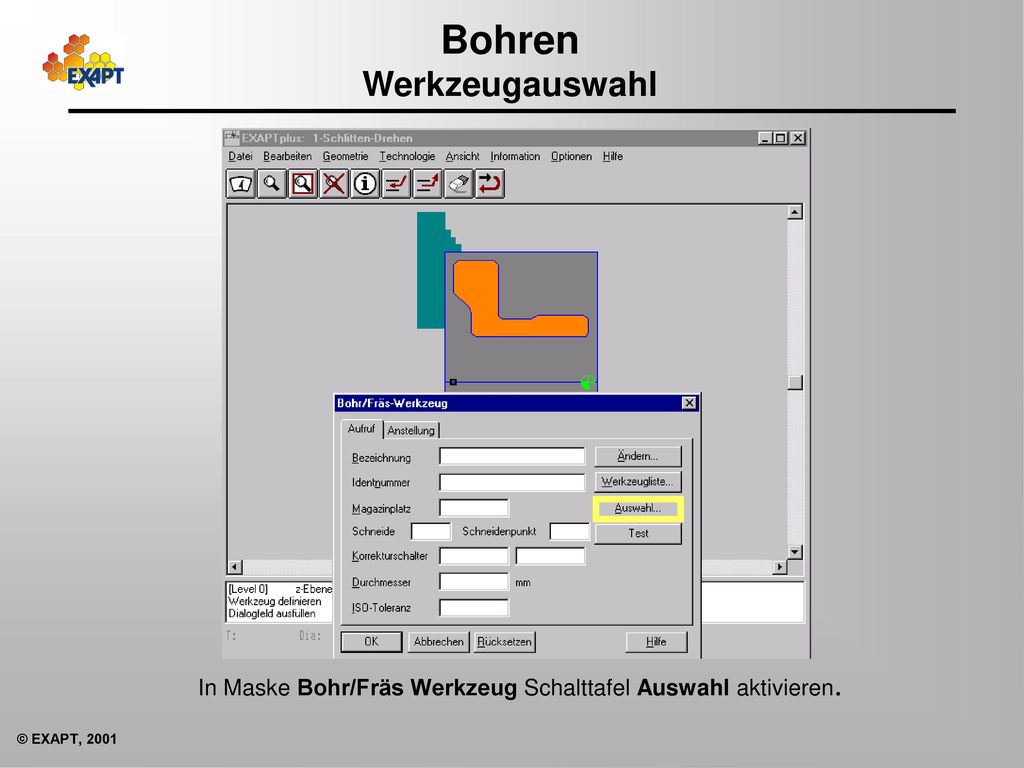

In Maske Bohr/Fräs Werkzeug Schalttafel Auswahl aktivieren.

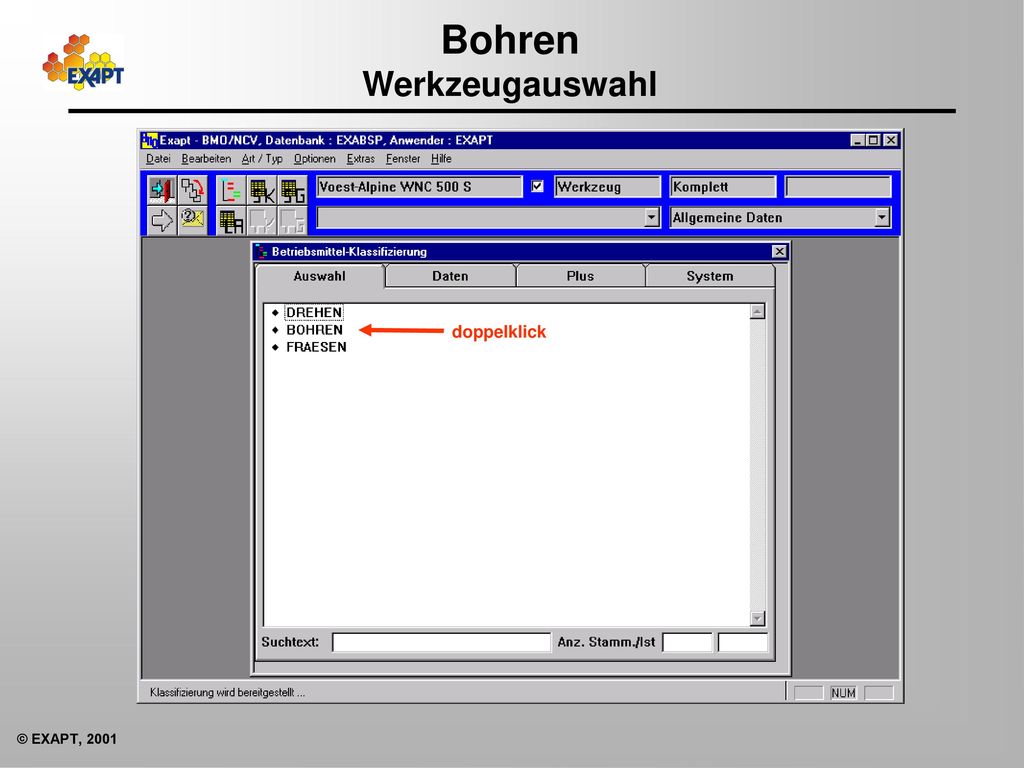

50 Bohren Werkzeugauswahl
doppelklick

51 Bohren Werkzeugauswahl
doppelklick

52 Bohren Werkzeugauswahl
doppelklick

53 Bohren Werkzeugauswahl
Werkzeug wählen, markieren und mit Pfeil (Icon aktivieren) an EXAPTplus übergeben

54 Bohren Werkzeugauswahl
Testdarstellung Das Werkzeug ist in EXAPTplus in der Bohr/Fräs Werkzeug Maske eingetragen und steht für die Bohrbearbeitung zur Verfügung. Schalter Test zur graf. Kontrolle aktivieren.Maske Bohr/Fräs Werkzeug mit OK quittieren.

55 Bohren Werkzeugauswahl
Maske Bearbeitungsabschnitt mit OK quittieren.

56 Zerspanungsmenue als Permanentmenue „nageln“
Bohren Zerspanungsmenue als Permanentmenue „nageln“

57 Bohren In der Statuszeile werden Sie immer „geführt“
Icon Spiralbohren aktivieren, in Maske Start Koordinate Wert eintragen

58 Maske Spiralbohren ausfüllen und mit OK quittieren.

59 Bohren Ergebnis

60 Information Simulation aktivieren
Bohren Simulation Information Simulation aktivieren

61 Drehen - Planschruppen Werkzeugauswahl
Technologie - Werkzeuge - Standardwerkzeuge als Permanentmenue festlegen

62 Drehen - Planschruppen Werkzeugauswahl
Icon für Plan - Werkzeug picken, Maske Drehwerkzeug ausfüllen, Schalter Test aktivieren.

63 Drehen - Planschruppen Werkzeugauswahl
Testdarstellung mit rechter Maustaste schließen. Maske Drehwerkzeug mit OK quittieren. Maske Bearbeitungsabschnitt mit OK quittieren.

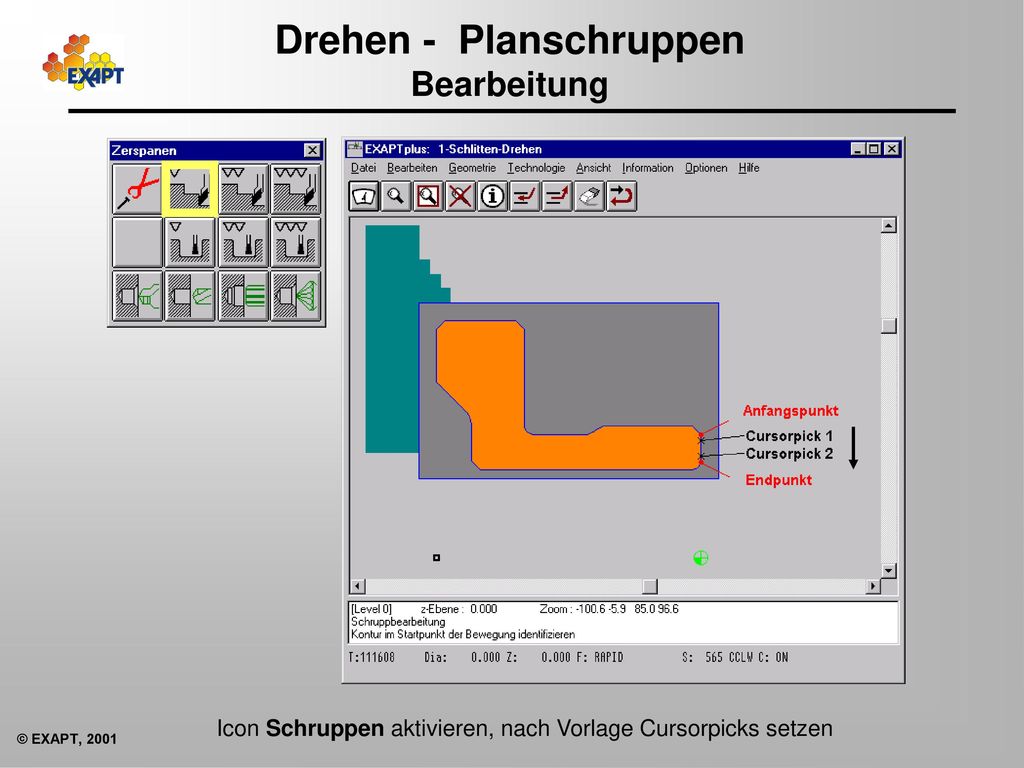

64 Drehen - Planschruppen Bearbeitung
Icon Schruppen aktivieren, nach Vorlage Cursorpicks setzen

65 Drehen - Planschruppen Bearbeitung
Maske Schruppen mit OK quittieren.

66 Drehen - Planschruppen Bearbeitung
Information - Simulation aktivieren. ( Kontrolle der Bearbeitung ).

67 Drehen - Längsschruppen Bearbeitung
Icon Schruppen aktivieren, nach Vorlage Cursorpicks setzen

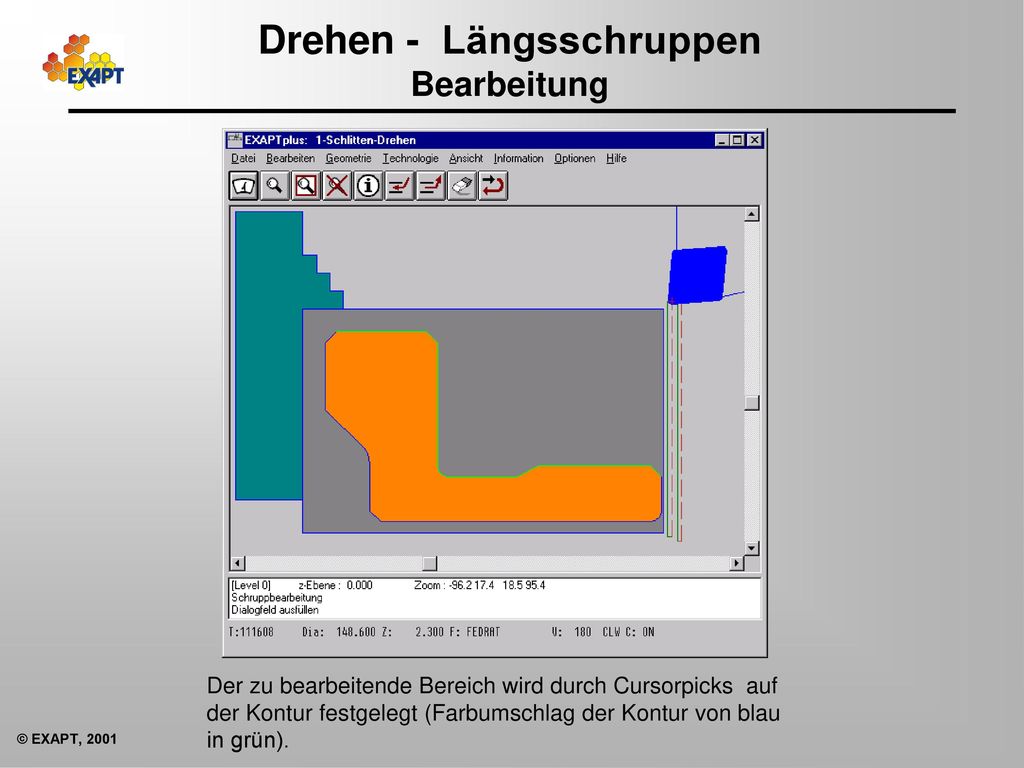

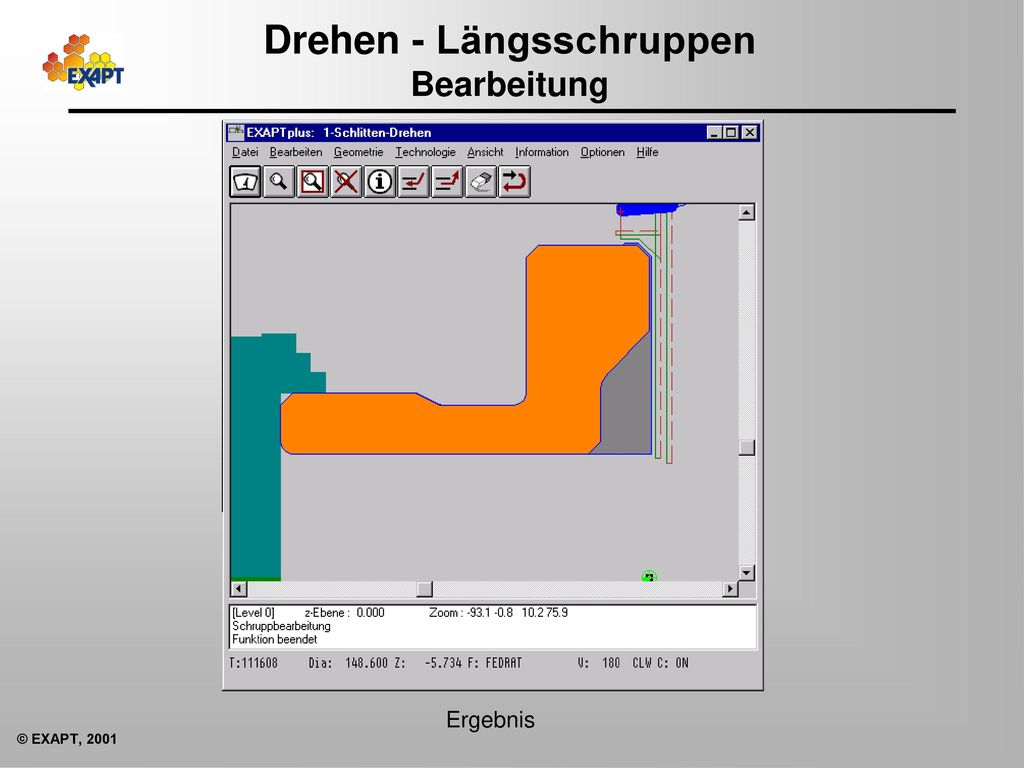

68 Drehen - Längsschruppen Bearbeitung
Der zu bearbeitende Bereich wird durch Cursorpicks auf der Kontur festgelegt (Farbumschlag der Kontur von blau in grün).

69 Drehen - Längsschruppen Bearbeitung
Maske Schruppen ausfüllen und mit OK quittieren.

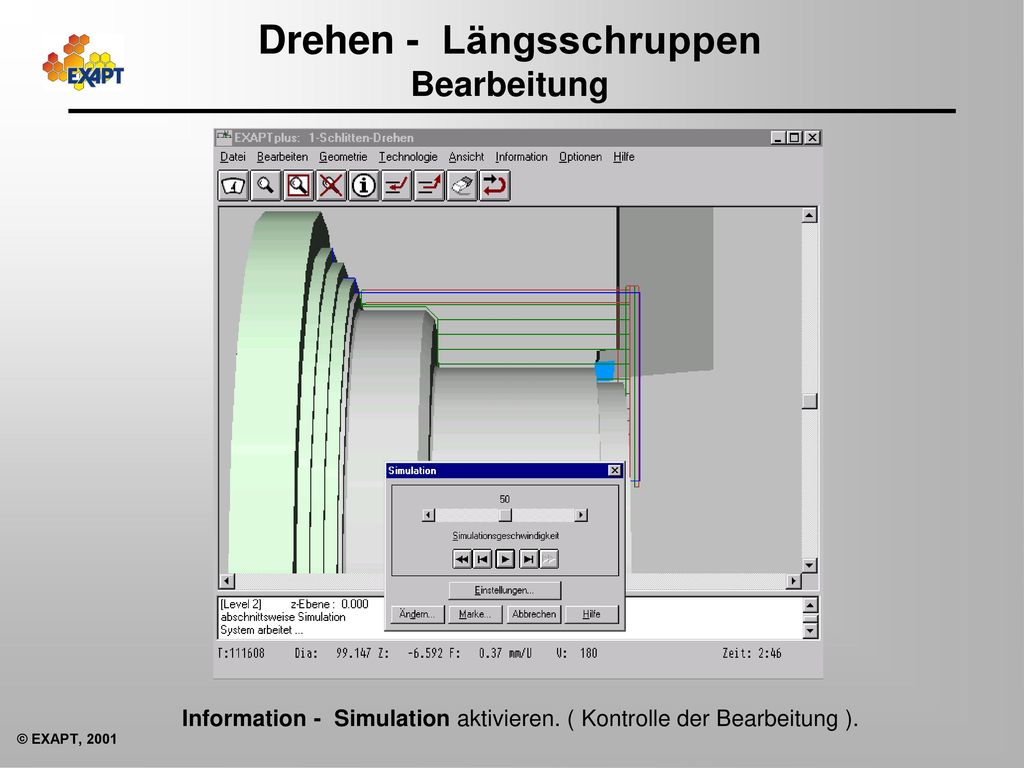

70 Drehen - Längsschruppen Bearbeitung
Information - Simulation aktivieren. ( Kontrolle der Bearbeitung ).

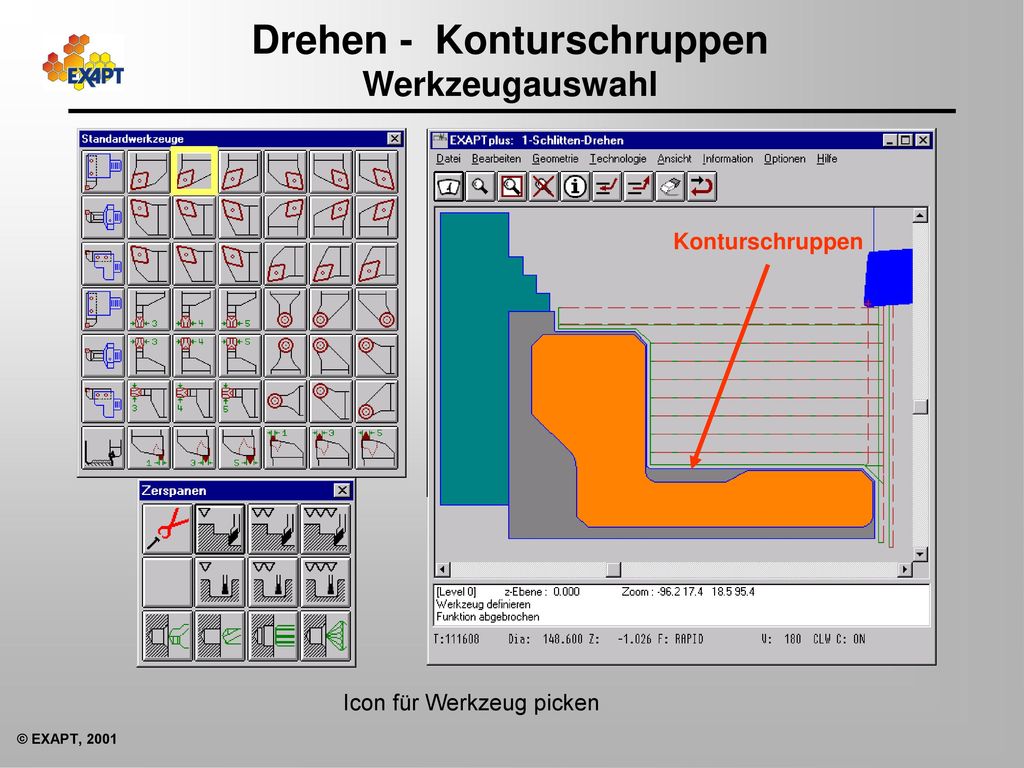

71 Drehen - Konturschruppen Werkzeugauswahl
Icon für Werkzeug picken

72 Drehen - Konturschruppen Werkzeugauswahl
Maske Drehwerkzeug ausfüllen, Schalter Test aktivieren, in Maske Werkzeug Art der graf. Darstellung wählen und Maske mit OK quittieren.

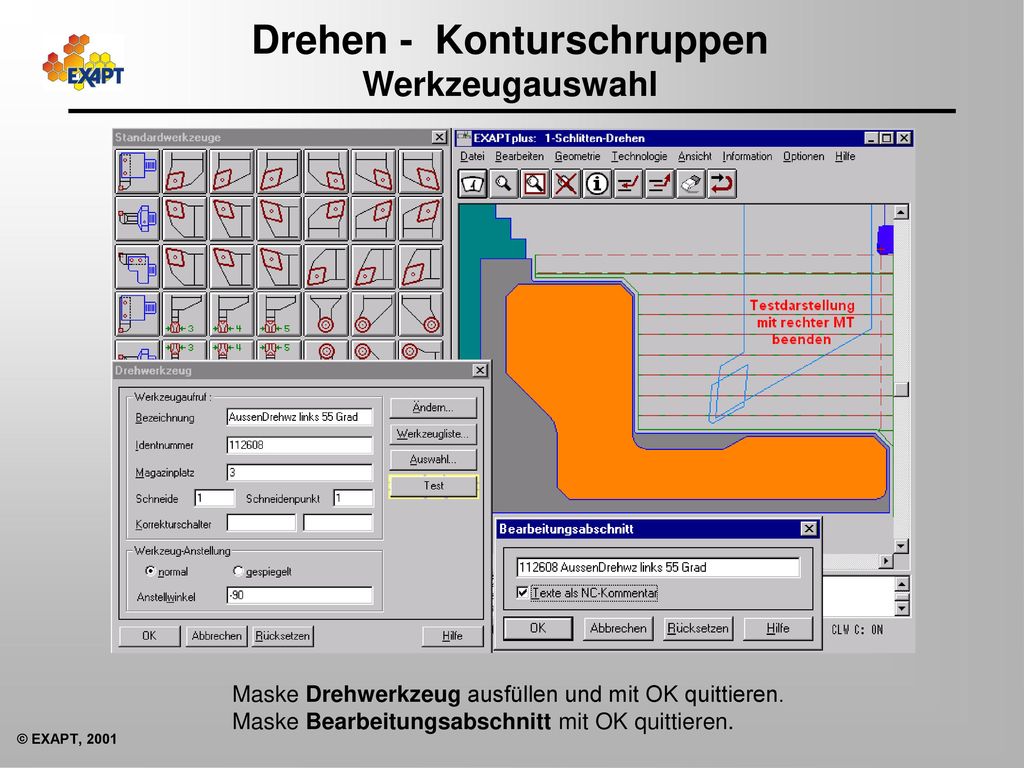

73 Drehen - Konturschruppen Werkzeugauswahl
Maske Drehwerkzeug ausfüllen und mit OK quittieren. Maske Bearbeitungsabschnitt mit OK quittieren.

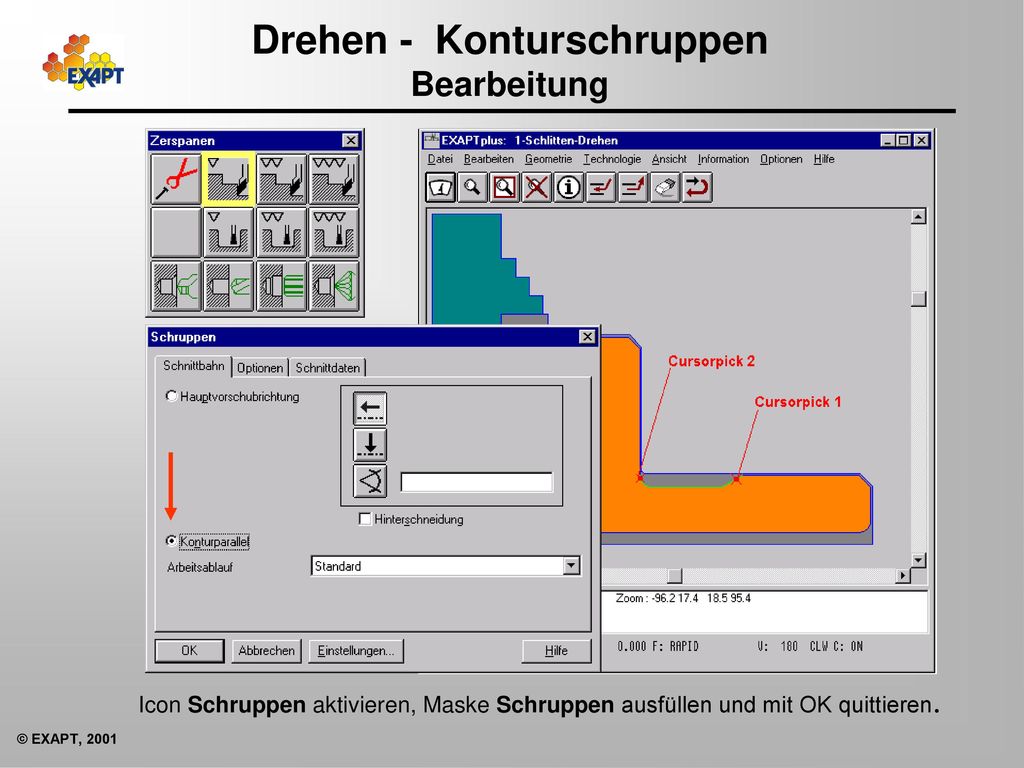

74 Drehen - Konturschruppen Bearbeitung
Icon Schruppen aktivieren, Maske Schruppen ausfüllen und mit OK quittieren.

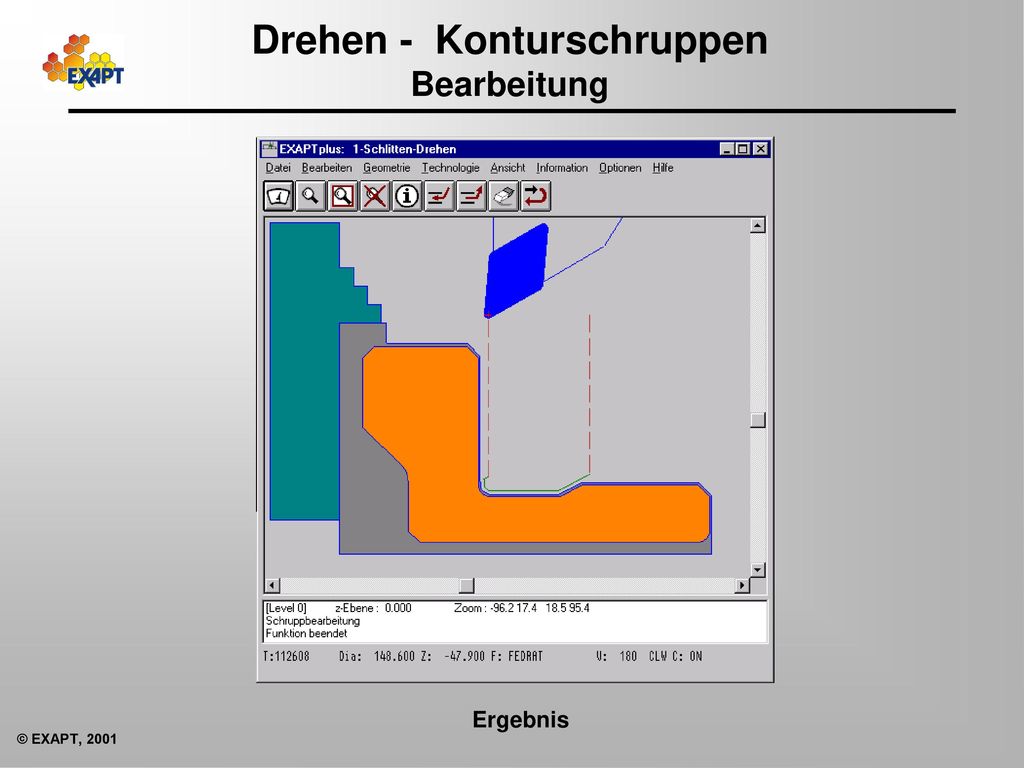

75 Drehen - Konturschruppen Bearbeitung
Ergebnis

76 Drehen - Konturschruppen Bearbeitung
Information - Simulation aktivieren. ( Kontrolle der Bearbeitung ).

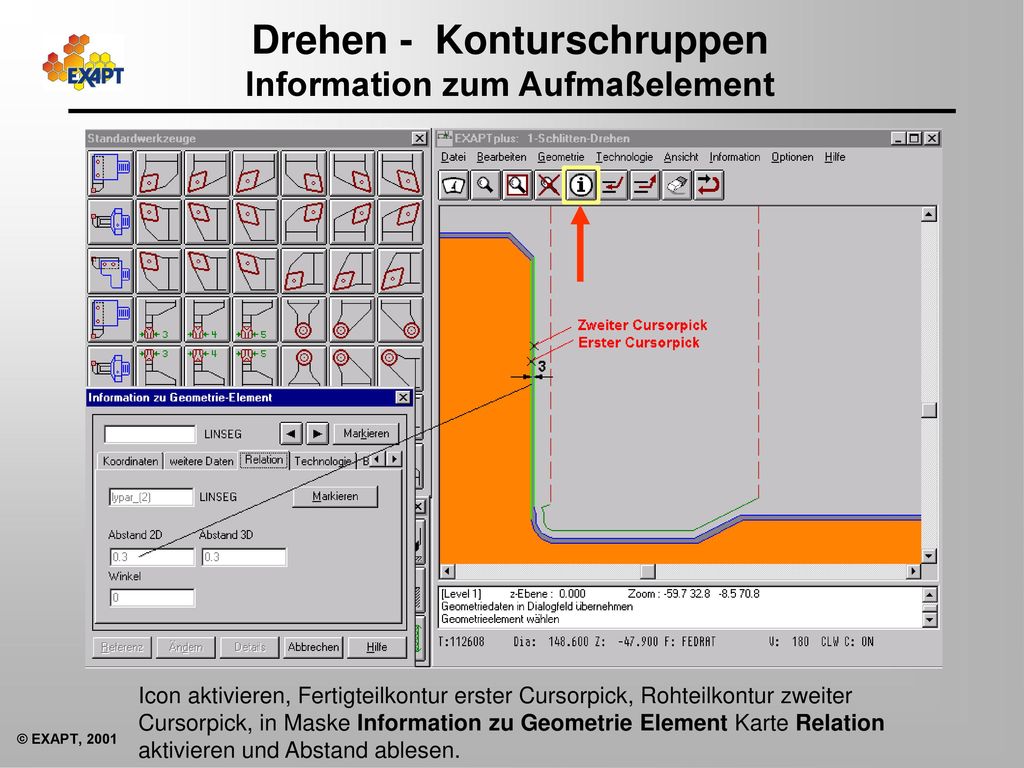

77 Drehen - Konturschruppen Information zum Aufmaßelement
Icon aktivieren, Fertigteilkontur erster Cursorpick, Rohteilkontur zweiter Cursorpick, in Maske Information zu Geometrie Element Karte Relation aktivieren und Abstand ablesen.

78 Drehen - Innenschruppen Werkzeugauswahl
Icon für Werkzeug picken, in Maske Drehwerkzeug Schalter Test aktivieren, in Maske Werkzeug Art der graf. Darstellung wählen und Maske mit OK quittieren.

79 Drehen - Innenschruppen Werkzeugauswahl
Testdarstellung mit rechter MT beenden Maske Drehwerkzeug ausfüllen und mit OK quittieren. Maske Bearbeitungsabschnitt mit OK quittieren.

80 Drehen - Innenschruppen Bearbeitung
Icon Schruppen aktivieren, nach Vorlage Cursorpicks setzen, Maske Schruppen ausfüllen und mit OK quittieren.

81 Drehen - Innenschruppen Bearbeitung
Ergebnis

82 Drehen - Innenschruppen Bearbeitung
Information - Simulation aktivieren. ( Kontrolle der Bearbeitung ).

83 Drehen - Schlichten Außen Werkzeugauswahl
Icon für Werkzeug picken, Maske Drehwerkzeug ausfüllen, Schalter Test aktivieren, in Maske Werkzeug Art der graf. Darstellung wählen und Maske mit OK quittieren.

84 Drehen - Schlichten Außen Werkzeugauswahl
Testdarstellung mit rechter MT beenden Maske Drehwerkzeug ausfüllen, Schalter Test aktivieren, Maske mit OK quittieren. Maske Bearbeitungsabschnitt mit OK quittieren.

85 Drehen - Schlichten Außenbearbeitung
Icon Schlichten aktivieren, Cursorpicks nach Vorlage setzen, Maske Schlichten mit OK quittieren.

86 Drehen - Schlichten Außenbearbeitung
Ergebnis

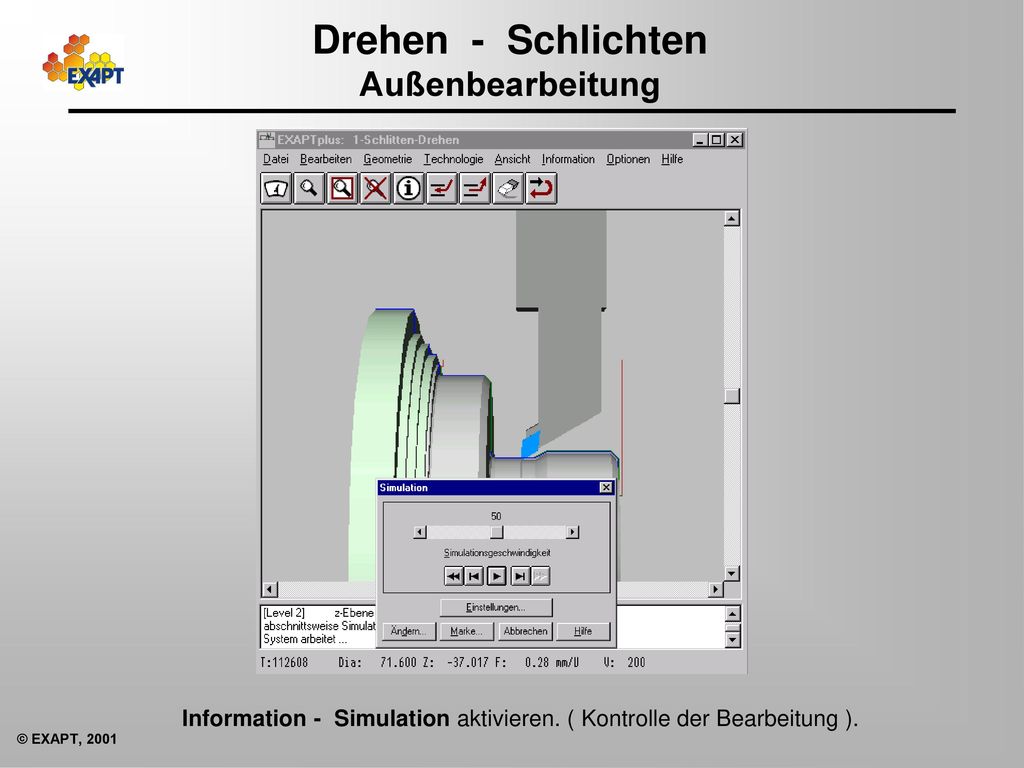

87 Drehen - Schlichten Außenbearbeitung
Information - Simulation aktivieren. ( Kontrolle der Bearbeitung ).

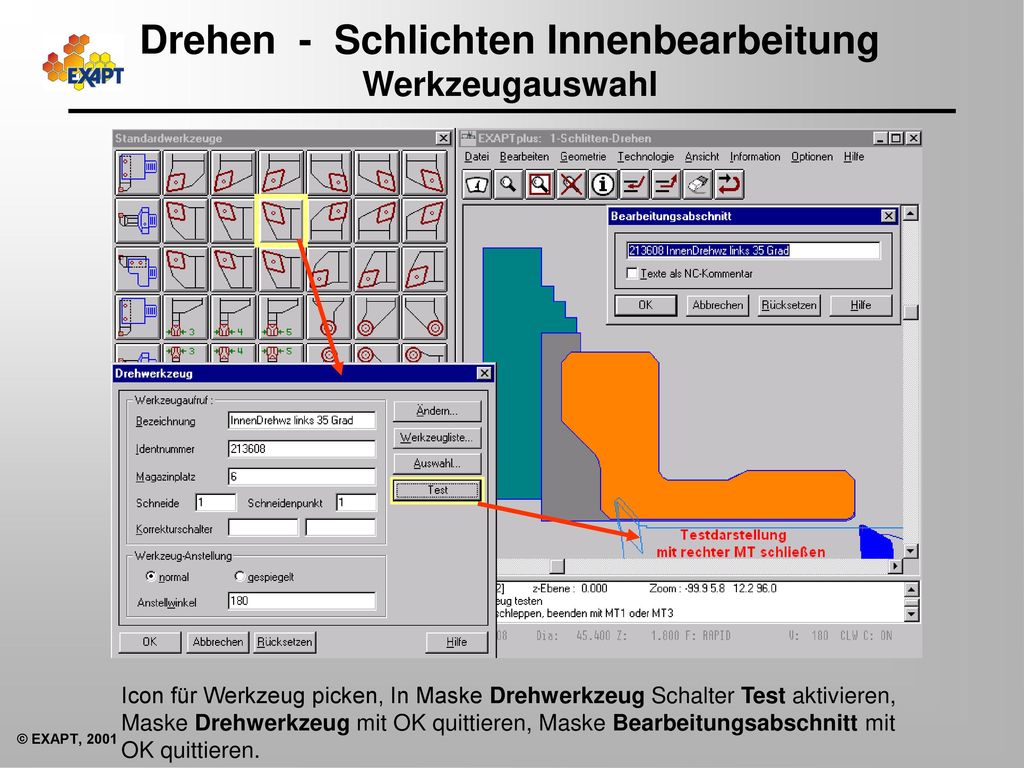

88 Drehen - Schlichten Innenbearbeitung Werkzeugauswahl
Icon für Werkzeug picken, In Maske Drehwerkzeug Schalter Test aktivieren, Maske Drehwerkzeug mit OK quittieren, Maske Bearbeitungsabschnitt mit OK quittieren.

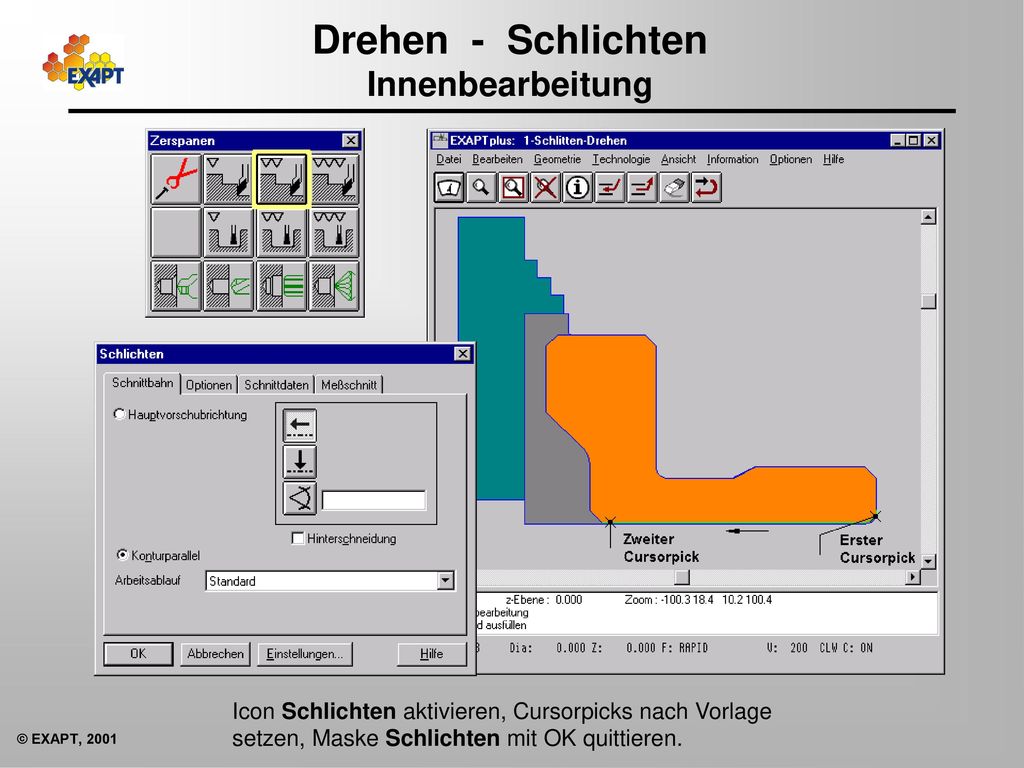

89 Drehen - Schlichten Innenbearbeitung
Icon Schlichten aktivieren, Cursorpicks nach Vorlage setzen, Maske Schlichten mit OK quittieren.

90 Drehen - Schlichten Innenbearbeitung
Ergebnis

91 Drehen - Schlichten Innenbearbeitung
Information - Simulation aktivieren. ( Kontrolle der Bearbeitung ).

92 Zweite Spannung Icon aktivieren

93 Maske mit OK quittieren.
Zweite Spannung Maske mit OK quittieren.

94 Zweite Spannung Neue Nullpunktlage picken (nach Vorlage), Maske Nullpunktverschiebung mit OK quittieren, in Maske Spannmittel Spannmittelnummer 2 eintragen und mit OK quittieren

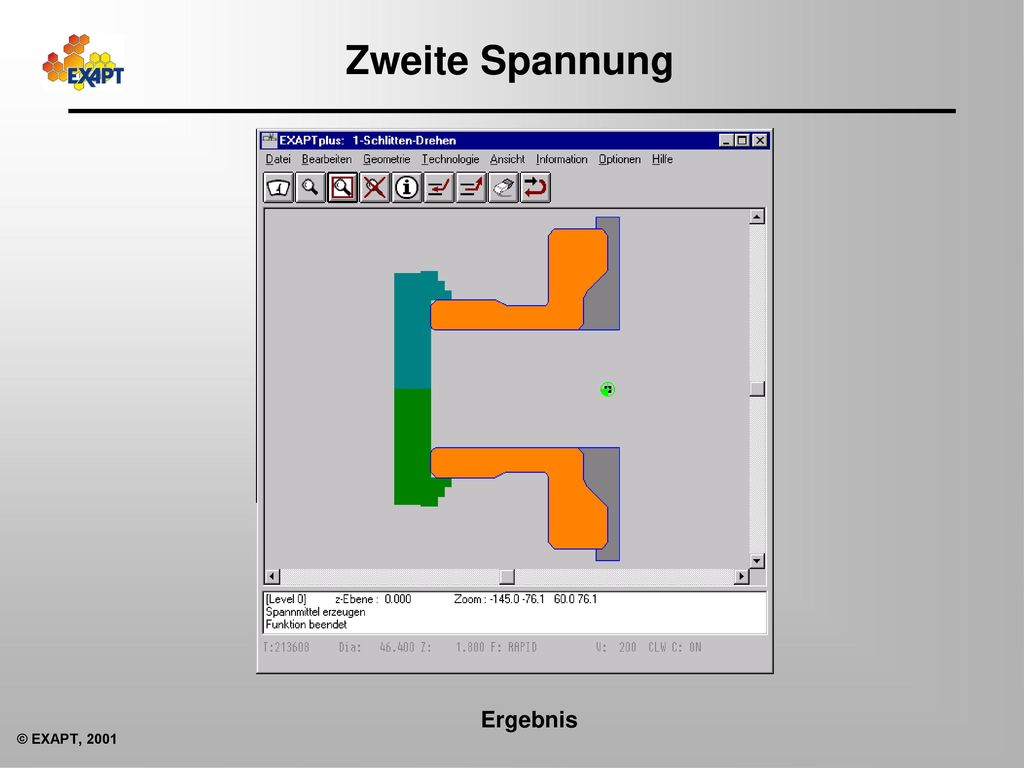

95 Zweite Spannung Ergebnis

96 Drehen - Planschruppen Werkzeugaufruf
2 Icon Werkzeug picken, in Maske Drehwerkzeug Schalter Werkzeugliste aktivieren, Werkzeug für Schruppbearbeitung markieren, Maske Werkzeugliste mit OK quittieren.

97 Drehen - Planschruppen Werkzeugaufruf
2 Werkzeug ist in Maske Drehwerkzeug eingetragen. Maske Drehwerkzeug mit OK quittieren. Maske Bearbeitungsabschnitt mit OK quittieren.

98 Drehen - Planschruppen Bearbeitung
Icon Schruppen aktivieren Cursorpicks nach Vorlage picken, Maske Schruppen mit OK quittieren.

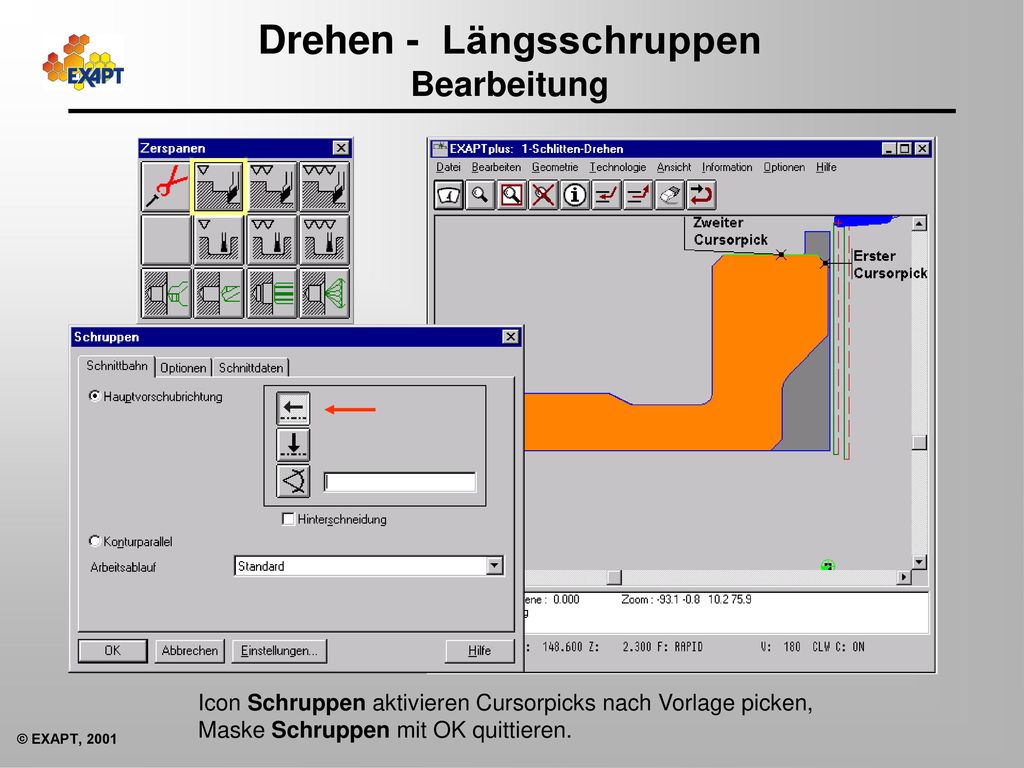

99 Drehen - Längsschruppen Bearbeitung
Icon Schruppen aktivieren Cursorpicks nach Vorlage picken, Maske Schruppen mit OK quittieren.

100 Drehen - Längsschruppen Bearbeitung
Ergebnis

101 Drehen - Planschruppen mit Hinterschnitt Werkzeugaufruf
Icon Werkzeug picken, Maske Drehwerkzeug mit OK quittieren, Maske Bearbeitungsabschnitt mit OK quittieren.

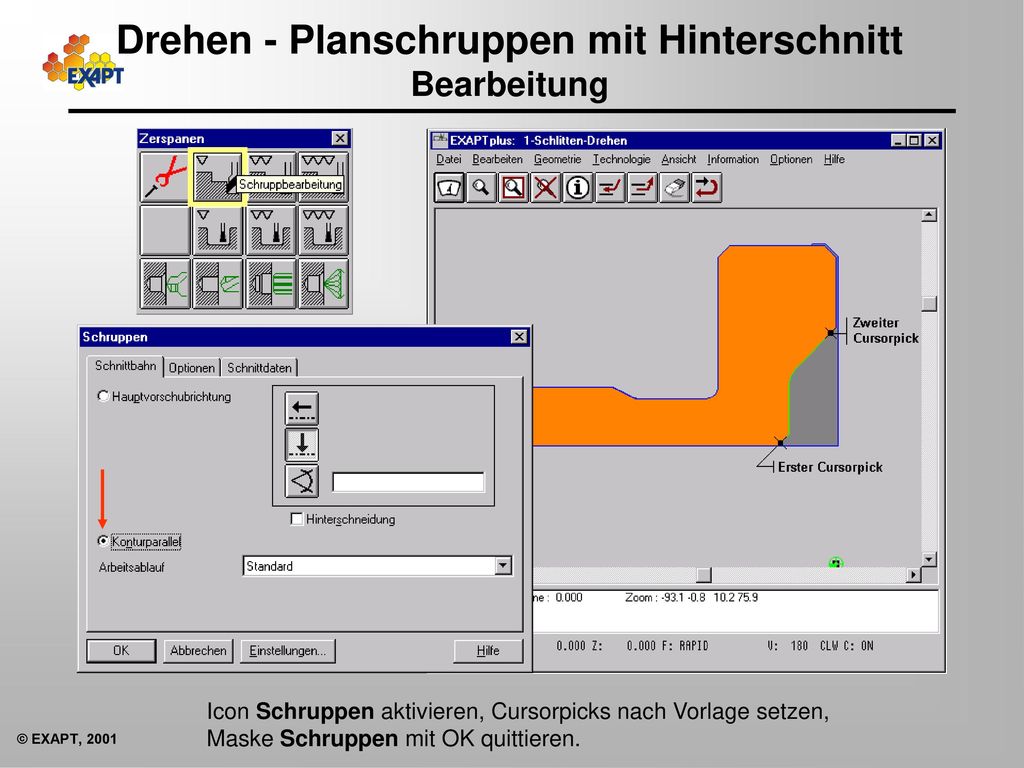

102 Drehen - Planschruppen mit Hinterschnitt Bearbeitung
Icon Schruppen aktivieren, Cursorpicks nach Vorlage setzen, Maske Schruppen mit OK quittieren.

103 Drehen - Planschruppen mit Hinterschnitt Bearbeitung
Ergebnis

104 Drehen - Planschruppen mit Hinterschnitt Bearbeitung
Information - Simulation aktivieren. ( Kontrolle der Bearbeitung ).

105 Drehen - Schlichten Werkzeugaufruf
Icon für Werkzeug picken, Maske Drehwerkzeug ausfüllen und mit OK quittieren. Maske Bearbeitungsabschnitt mit OK quittieren.

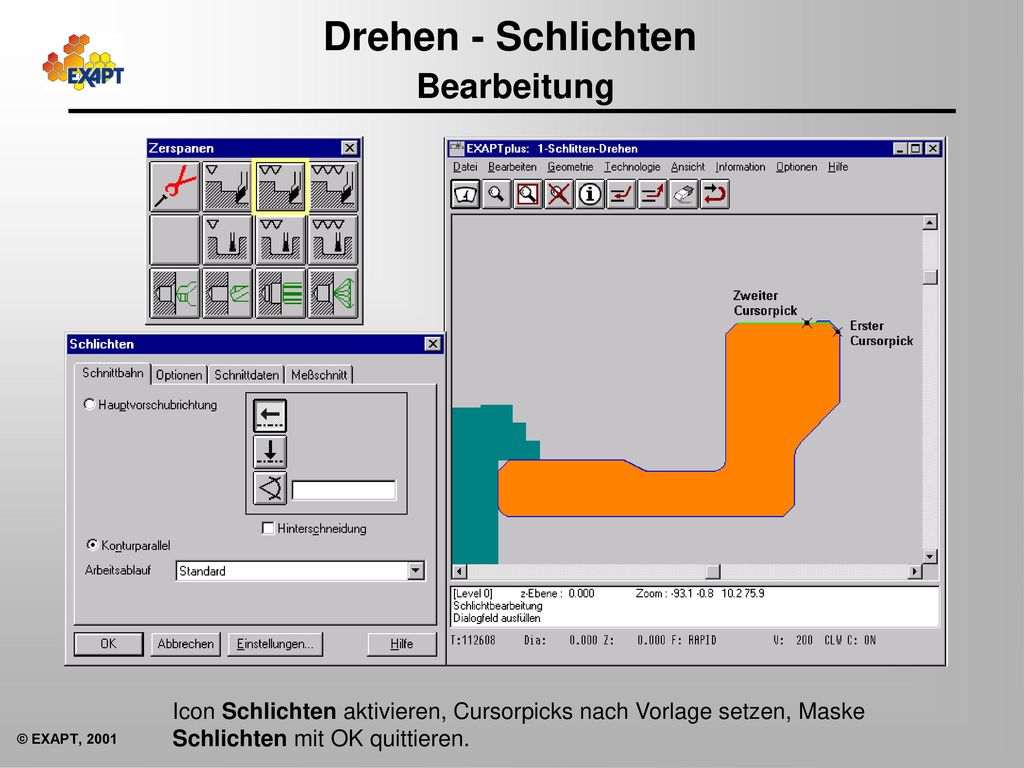

106 Drehen - Schlichten Bearbeitung
Icon Schlichten aktivieren, Cursorpicks nach Vorlage setzen, Maske Schlichten mit OK quittieren.

107 Drehen - Schlichten Bearbeitung
Ergebnis

108 Drehen - Schlichten Werkzeugaufruf
Icon Werkzeug picken, in Maske Drehwerkzeug Schalter Werkzeugliste aktivieren, Werkzeug für Schlichtbearbeitung markieren, Maske Werkzeugliste mit OK quittieren.

109 Drehen - Schlichten Werkzeugaufruf
Maske Drehwerkzeug ausfüllen, Schalter Test aktivieren, in Maske Werkzeug Art der graf. Darstellung wählen und Maske mit OK quittieren.

110 Drehen - Schlichten Werkzeugaufruf
Testdarstellung Werkzeug ist in Maske Drehwerkzeug eingetragen. Maske Drehwerkzeug mit OK quittieren. Maske Bearbeitungsabschnitt mit OK quittieren.

111 Drehen - Schlichten Bearbeitung
Icon Schlichten aktivieren, Cursorpicks nach Vorlage setzen, Maske Schlichten mit OK quittieren.

112 Drehen - Schlichten Bearbeitung
Ergebnis

113 Postprozessor starten

114 CLDATA - Liste

115 PP - Liste

116 NC - Liste
