2 Raum-Controller RC/A 4.2 Überblick
AP-Gehäuse mit Platz für 4 Module Versorgung und Einspeisung erfolgt über eine Phase (L, N, PE) - Spannungsbereich: 85…265 V AC - Frequenzbereich: 50/60 Hz Erweiterter Temperaturbereich: -20°C bis +45 °C Es können selbstverständlich alle existierenden Module betrieben werden Handbedieneinrichtung Abmessungen LxBxH: 20 x 27,5 x 5 cm STO/G – Slide 2

3 Raum-Controller RC/A 4.2 Geräteaufbau
Einspeisung Handbedienung Busanschluss STO/G – Slide 3

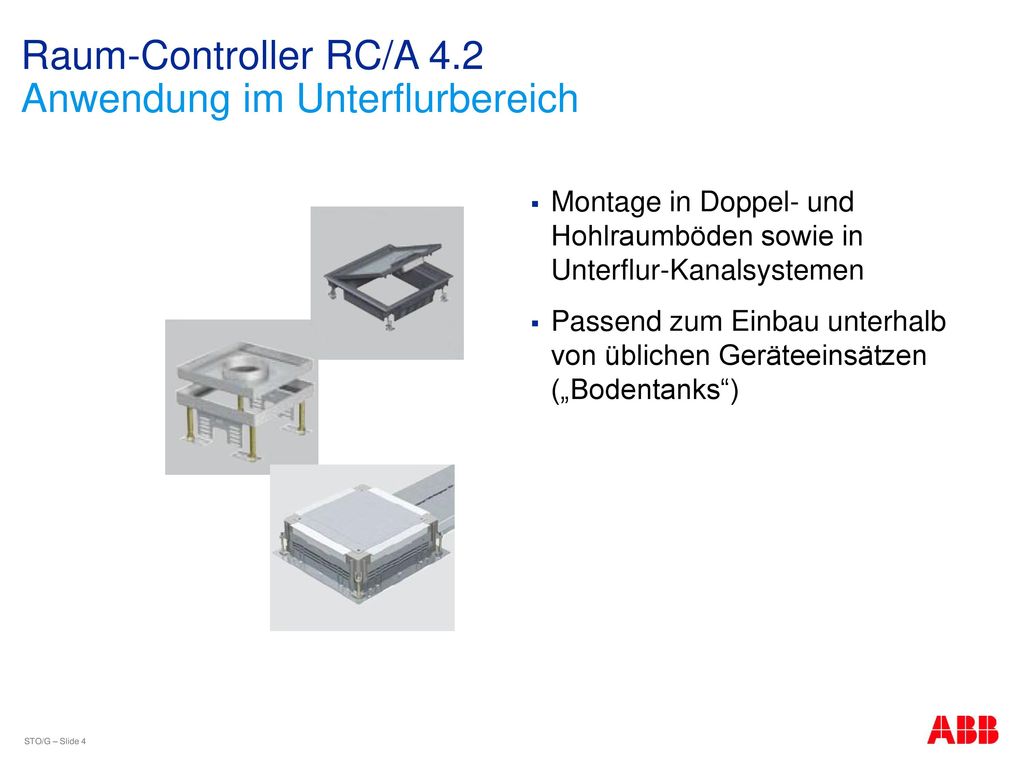

4 Raum-Controller RC/A 4.2 Anwendung im Unterflurbereich
Montage in Doppel- und Hohlraumböden sowie in Unterflur-Kanalsystemen Passend zum Einbau unterhalb von üblichen Geräteeinsätzen („Bodentanks“) STO/G – Slide 4

5 Raum-Controller RC/A 8.2 Überblick
Änderungen gegenüber dem Vorgänger RC/A 8.1: Versorgung des Grundgerätes erfolgt aus einer Phase (L1) 12 V DC-Hilfsversorgung entfällt Optimierte Handbedieneinrichtung STO/G – Slide 5

6 Raum-Controller Drei neue Modultypen
STO/G – Slide 6

7 Raum-Controller SA/M 2.16.1 Schaltaktormodul, 2-fach, 16 A, potenzialfrei
Zum Schalten von großen Lasten bis 16 A (z.B. Steckdosenstromkreise) Schaltleistung entsprechend SA/S x.16.1 Potenzialfrei, d.h. Spannung wird direkt direkt am Modul aufgelegt Bitte berücksichtigen: Ausgangsseitige Klemmen sind nicht steckbar Klemme nicht steckbar STO/G – Slide 7

8 Raum-Controller SD/M 2.6.2 Schalt-/Dimmaktormodul, 2fach, 6A
Ersetzt Schalt-/Dimmaktormodul SD/M 1.6.1 Höhere Schaltleistung durch stärkere Relais (siehe SA/M 2.6.1) Max. Dauerstrom weiterhin 6 A STO/G – Slide 8

9 Raum-Controller LR/M 1.6.2 Lichtreglermodul, 1fach, 6A
Ersetzt Lichtreglermodul LR/M 1.6.1 Höhere Schaltleistung durch stärkeres Relais, siehe SA/M 2.6.1 Max. Dauerstrom weiterhin 6 A Achtung: Passend nur für Lichtfühler LF/U 2.1 Lichtreglerfunktionalität an LR/S x.16.1 angelehnt. LF/U 2.1 STO/G – Slide 9

10 Raum-Controller: Die nächste Generation Überblick
Raum-Controller 8-fach mit flexibler Versorgung (vorerst weiter im Sortiment) Schaltaktormodul, 16A, potenzialfrei SA/M Schalt-/Dimmaktormodul, 2fach, 6A SD/M 2.6.2 Raum-Controller 8-fach RC/A 8.2 Raum-Controller 4-fach RC/A 4.2 Lichtreglermodul, 1fach, 6A LR/M 1.6.2 STO/G – Slide 10

11 STO/G – Slide 11
