Erklärungen zum Bau der Kiste

Präsentation zum Thema: "Erklärungen zum Bau der Kiste"—  Präsentation transkript:

1 Erklärungen zum Bau der Kiste
Die Styroporplatte 1cm dicke wird 1x benötigt Die Styrodurplatte 2cm dicke wird 1x benötigt Folie 2 gibt die Größe der benötigten Platten an. Ausdrucken, laminieren, ausschneiden und den Umriss auf die Platten übertragen. Folie 4 sind die Schablonen für die Löcher. Ausdrucken und laminieren, die einzelnen Formen ausschneiden und den Umriss auf die Styrodurplatte übertragen. TIPP: Am besten gelingt es, indem man die Schablonen mit Reißzwecken befestigt und mit Bleistift nachzeichnet, dann mit dem Styroporschneider ausschneidet. Die MAGENTA markierten Formen aus der Styrodurplatte sind nur 1cm tief, d.h. die ausgeschnittene Form muss auf 1cm Dicke gebracht werden: der Länge nach halbieren. Das Rechteck wieder in das entsprechende Loch kleben. Am Ende die Styropor- und Styrodurplatten miteinander verkleben (trocknen lassen am besten über Nacht oder eine Stunde im Trockenschrank bei 50°C!). Siehe auch Folie 7 „Übersicht“. Dann das fertige Teil mit weißer Wandfarbe anmalen (sieht schöner aus und kleine Fehler werden damit kaschiert), dann wieder über Nacht trocknen oder im Trockenschrank. Nun die Kiste einräumen und fertig.

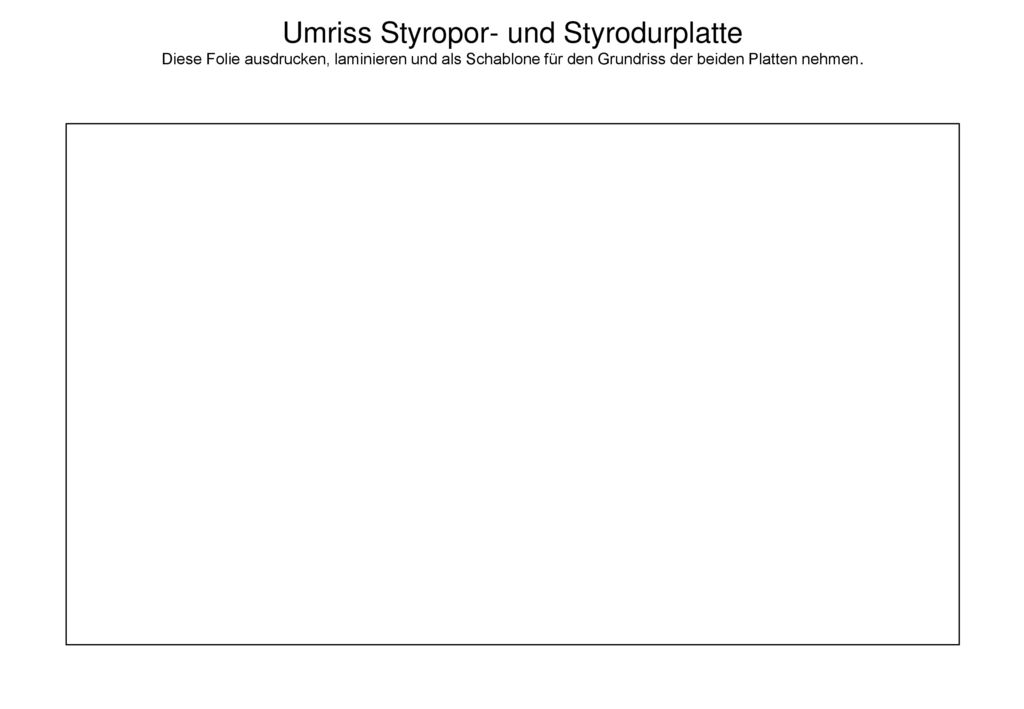

2 Umriss Styropor- und Styrodurplatte Diese Folie ausdrucken, laminieren und als Schablone für den Grundriss der beiden Platten nehmen.

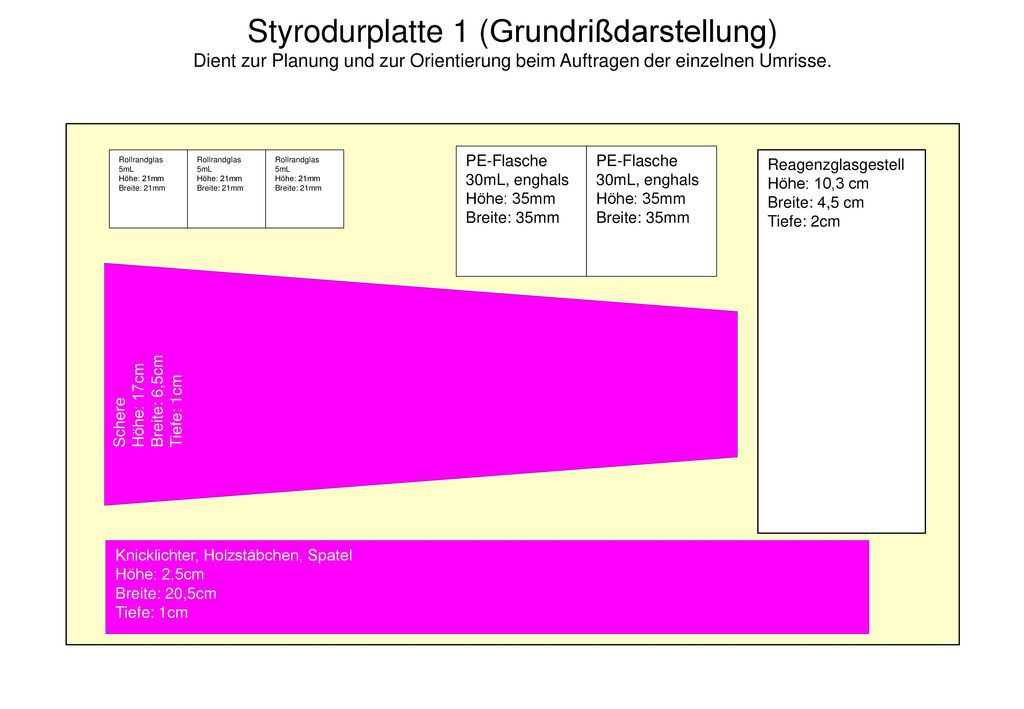

3 Styrodurplatte 1 (Grundrißdarstellung) Dient zur Planung und zur Orientierung beim Auftragen der einzelnen Umrisse. Breite: 6,5cm Höhe: 17cm Tiefe: 1cm Schere Rollrandglas 5mL Höhe: 21mm Breite: 21mm Rollrandglas 5mL Höhe: 21mm Breite: 21mm Rollrandglas 5mL Höhe: 21mm Breite: 21mm PE-Flasche 30mL, enghals Höhe: 35mm Breite: 35mm PE-Flasche 30mL, enghals Höhe: 35mm Breite: 35mm Reagenzglasgestell Höhe: 10,3 cm Breite: 4,5 cm Tiefe: 2cm Knicklichter, Holzstäbchen, Spatel Höhe: 2,5cm Breite: 20,5cm Tiefe: 1cm

4 Breite: 6,5cm Höhe: 17cm Tiefe: 1cm Schere Schablonen für die Löcher in der Styrodurplatte Diese Folie in Farbe ausdrucken laminieren und schneiden. Die einzelnen Formen sind die Schablonen zum auftragen auf die Styrodurplatte. WICHTIG die Farben beachten wegen unterschiedlicher Tiefen. Stützen ggf. extra anfertigen und aufkleben Rollrandglas 5mL Höhe: 21mm Breite: 21mm Rollrandglas 5mL Höhe: 21mm Breite: 21mm Rollrandglas 5mL Höhe: 21mm Breite: 21mm PE-Flasche 30mL, enghals Höhe: 35mm Breite: 35mm PE-Flasche 30mL, enghals Höhe: 35mm Breite: 35mm Reagenzglasgestell Höhe: 10,3 cm Breite: 4,5 cm Tiefe: 2cm Knicklichter, Holzstäbchen, Spatel Höhe: 2,5cm Breite: 20,5cm Tiefe: 1cm

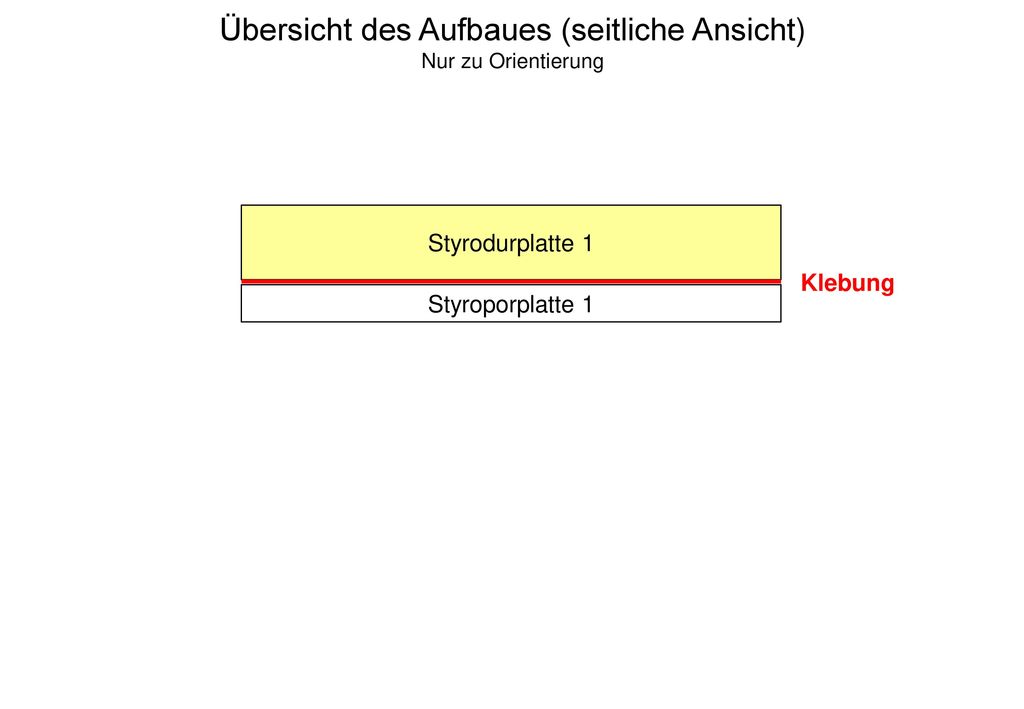

5 Übersicht des Aufbaues (seitliche Ansicht) Nur zu Orientierung
Styrodurplatte 1 Klebung Styroporplatte 1
