1 IEC Tagung 2012, Rosenberger, Tittmoning, DE
Aalto Universität Two-Port Theory Operational Attenuation and Operational Scattering Parameters * Lauri Halme *Enhanced translation from German IEC Tagung 2012, Rosenberger, Tittmoning, DE

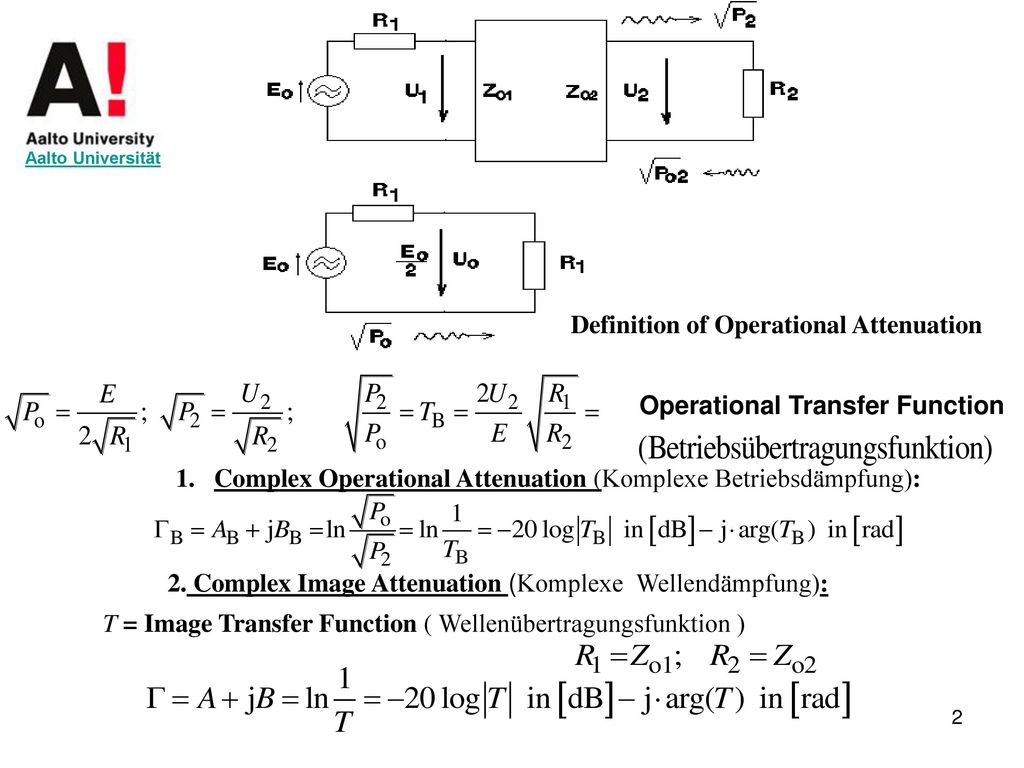

2 Definition of Operational Attenuation
Aalto Universität Definition of Operational Attenuation Operational Transfer Function Complex Operational Attenuation (Komplexe Betriebsdämpfung): 2. Complex Image Attenuation (Komplexe Wellendämpfung): T = Image Transfer Function ( Wellenübertragungsfunktion )

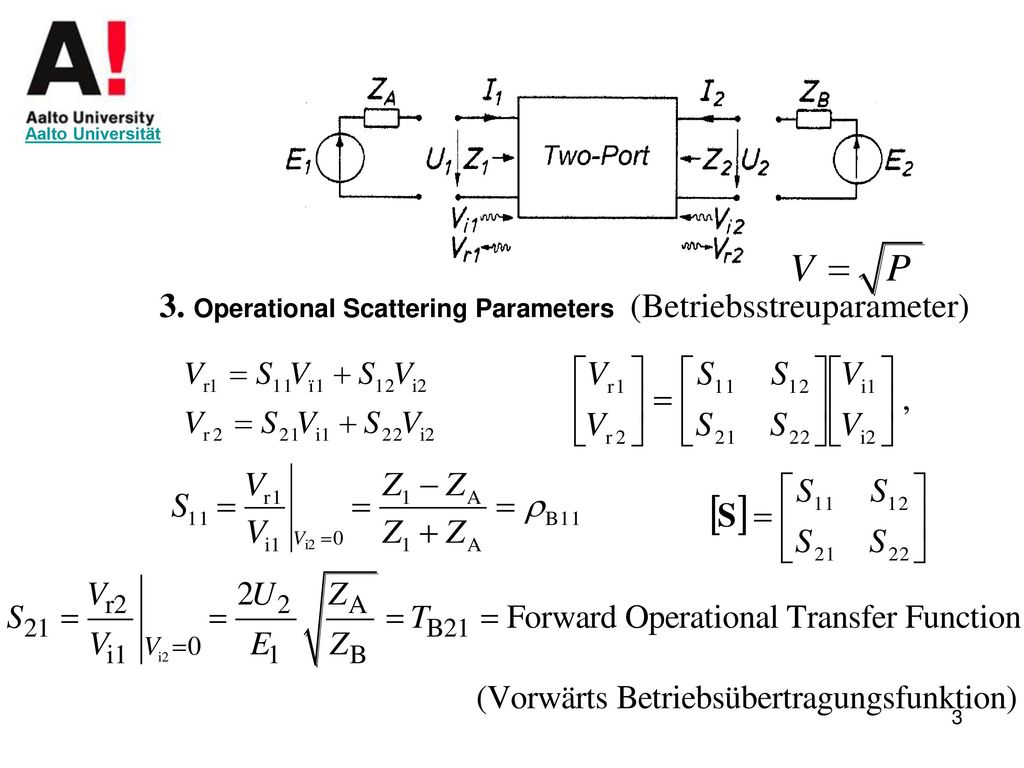

3 3. Operational Scattering Parameters (Betriebsstreuparameter)
Aalto Universität 3. Operational Scattering Parameters (Betriebsstreuparameter)

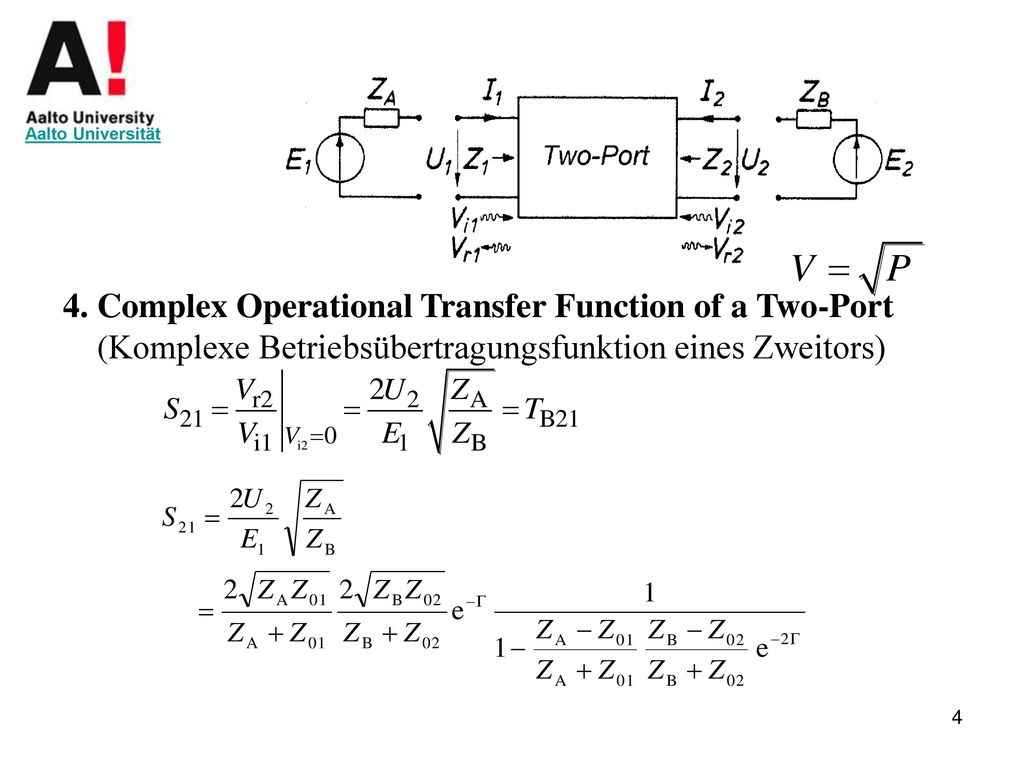

4 4. Complex Operational Transfer Function of a Two-Port
Aalto Universität 4. Complex Operational Transfer Function of a Two-Port (Komplexe Betriebsübertragungsfunktion eines Zweitors)

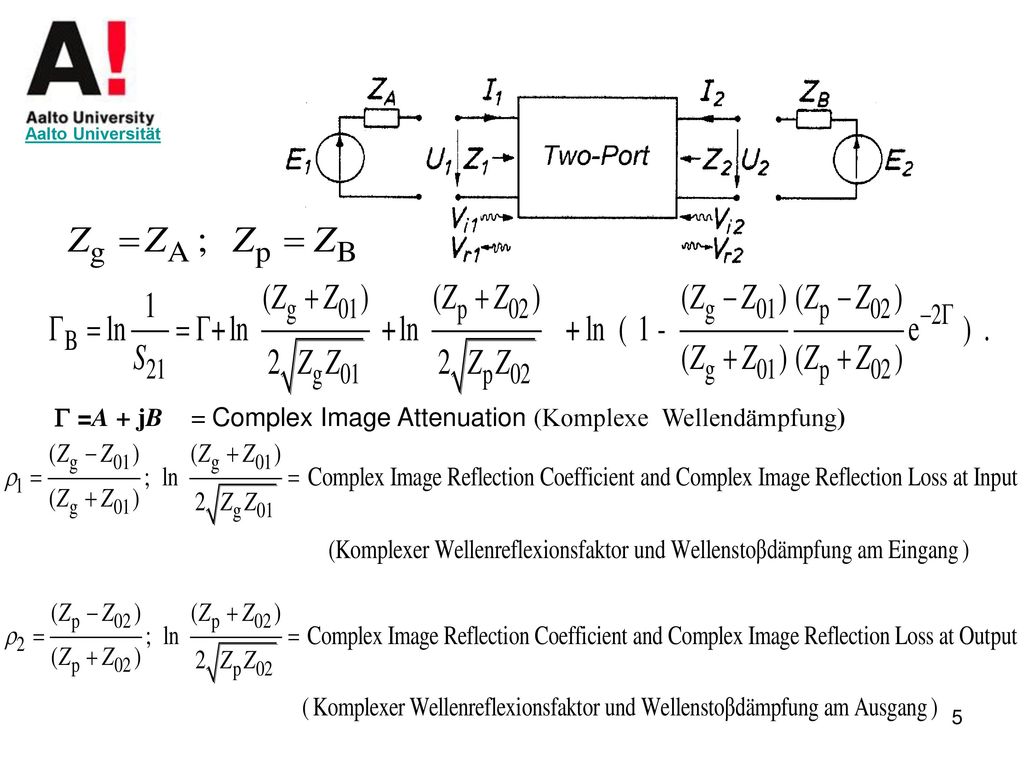

5  =A + jB = Complex Image Attenuation (Komplexe Wellendämpfung)
Aalto Universität  =A + jB = Complex Image Attenuation (Komplexe Wellendämpfung)

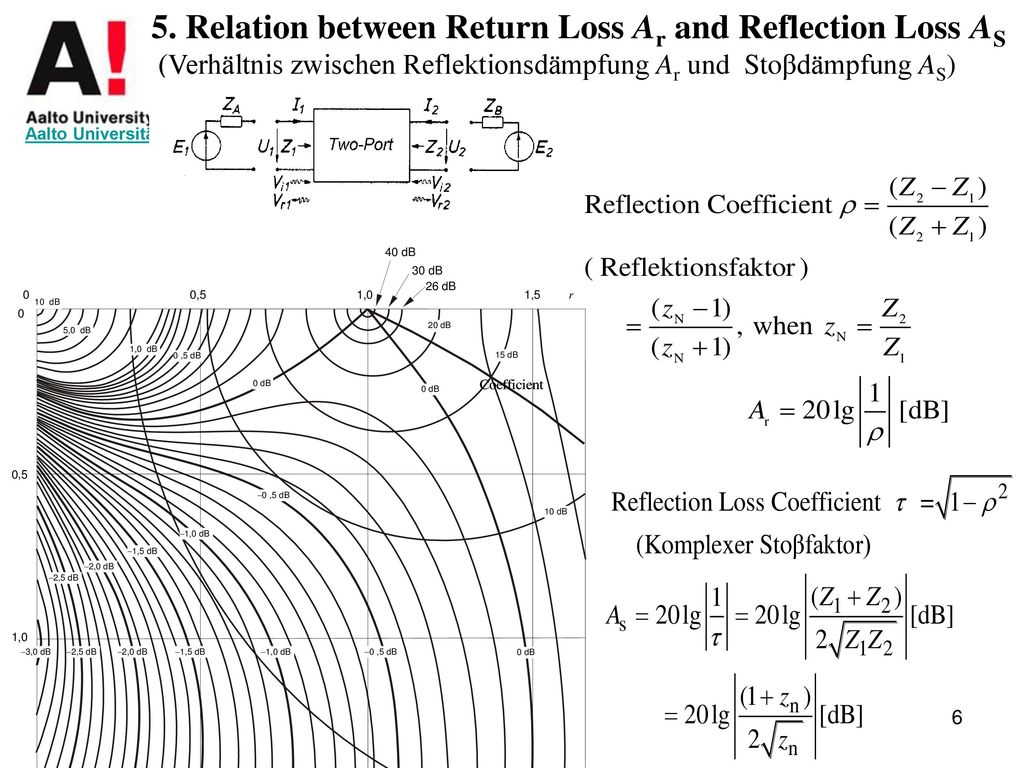

6 5. Relation between Return Loss Ar and Reflection Loss AS
(Verhältnis zwischen Reflektionsdämpfung Ar und Stoβdämpfung AS) Aalto Universität

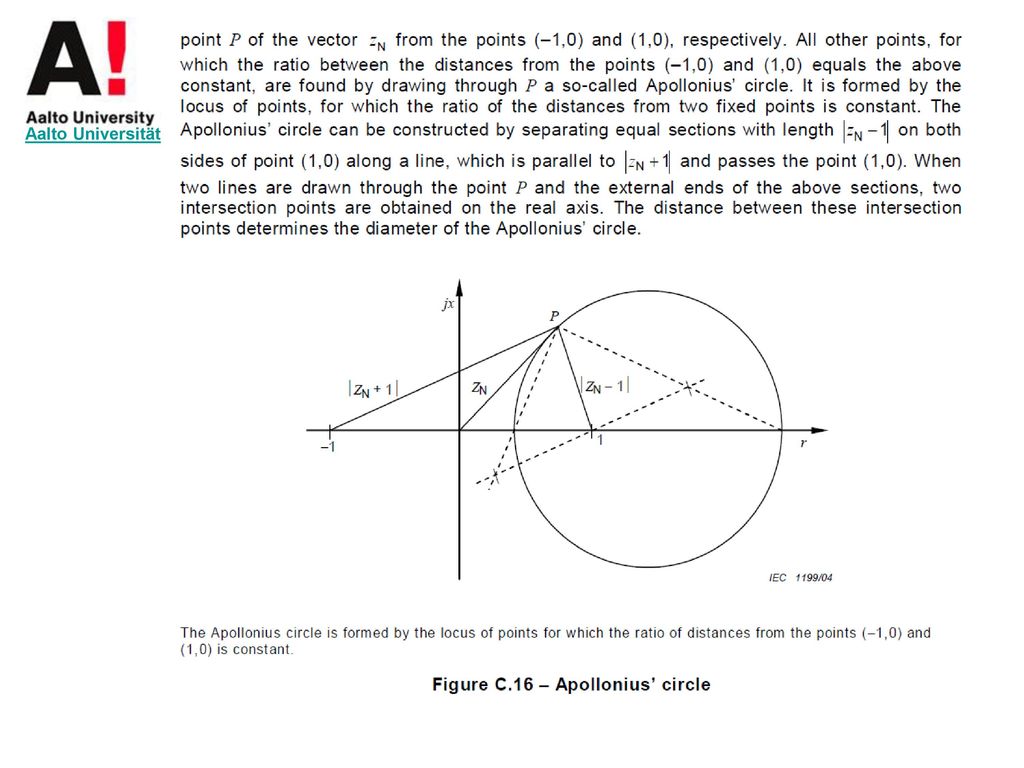

7 (Kreis von Apollonius)
Aalto Universität 6. Apollonius Circle (Kreis von Apollonius)

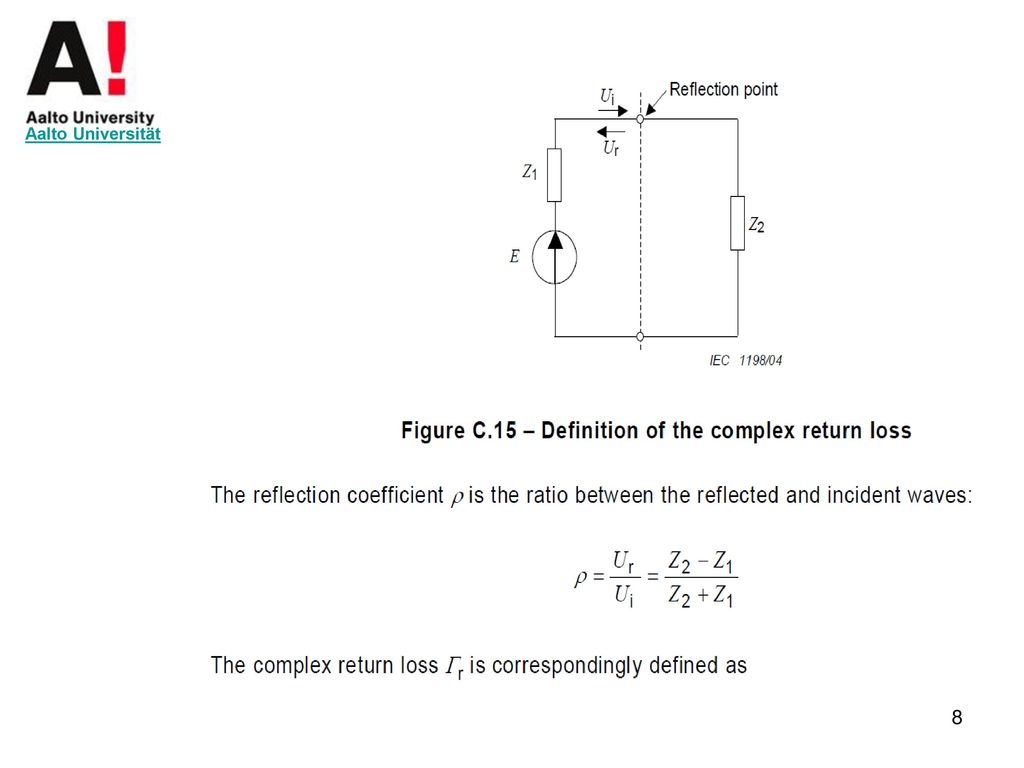

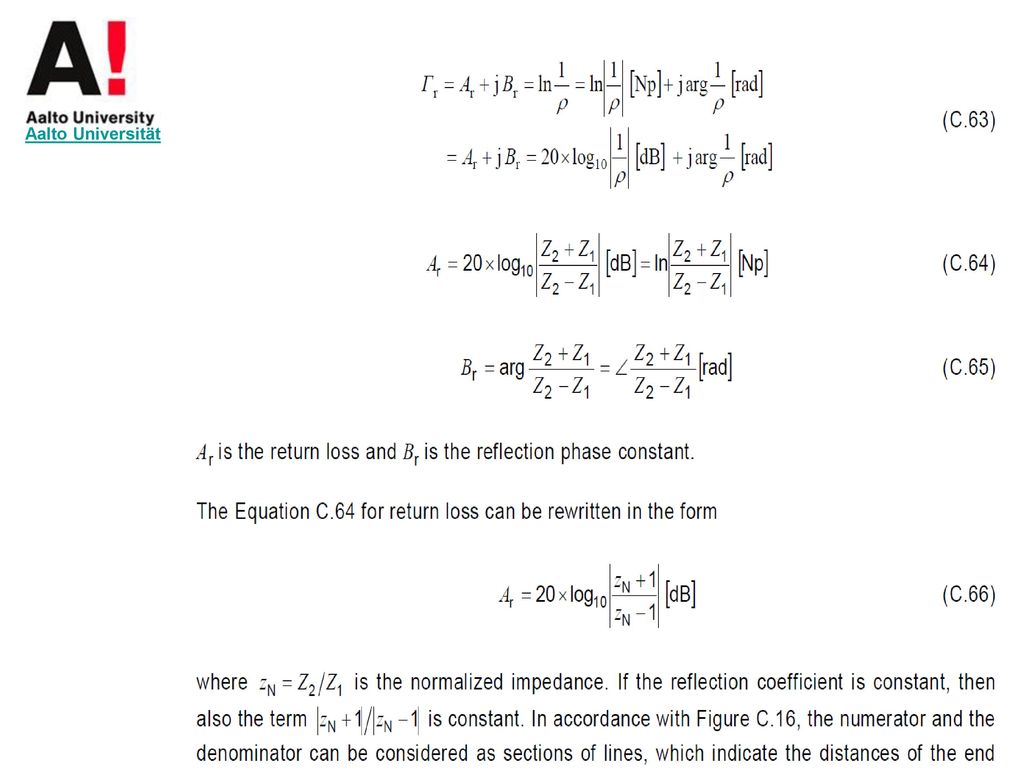

8 Aalto Universität

9 Aalto Universität

10 Aalto Universität

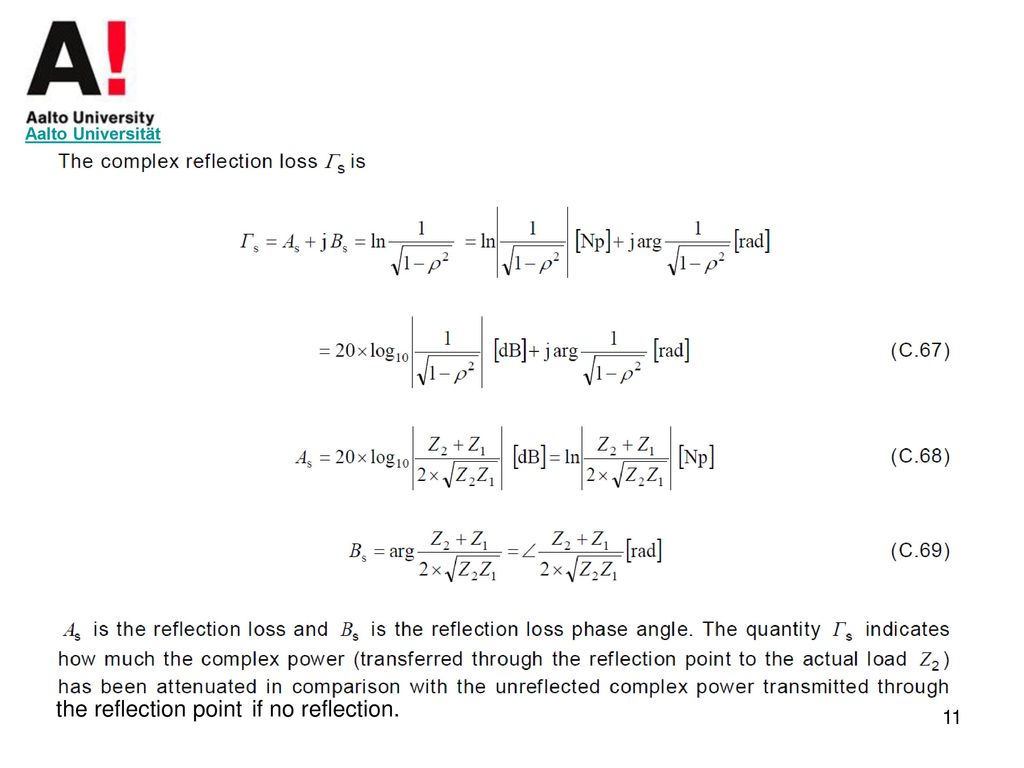

11 Aalto Universität the reflection point if no reflection.

12 Aalto Universität

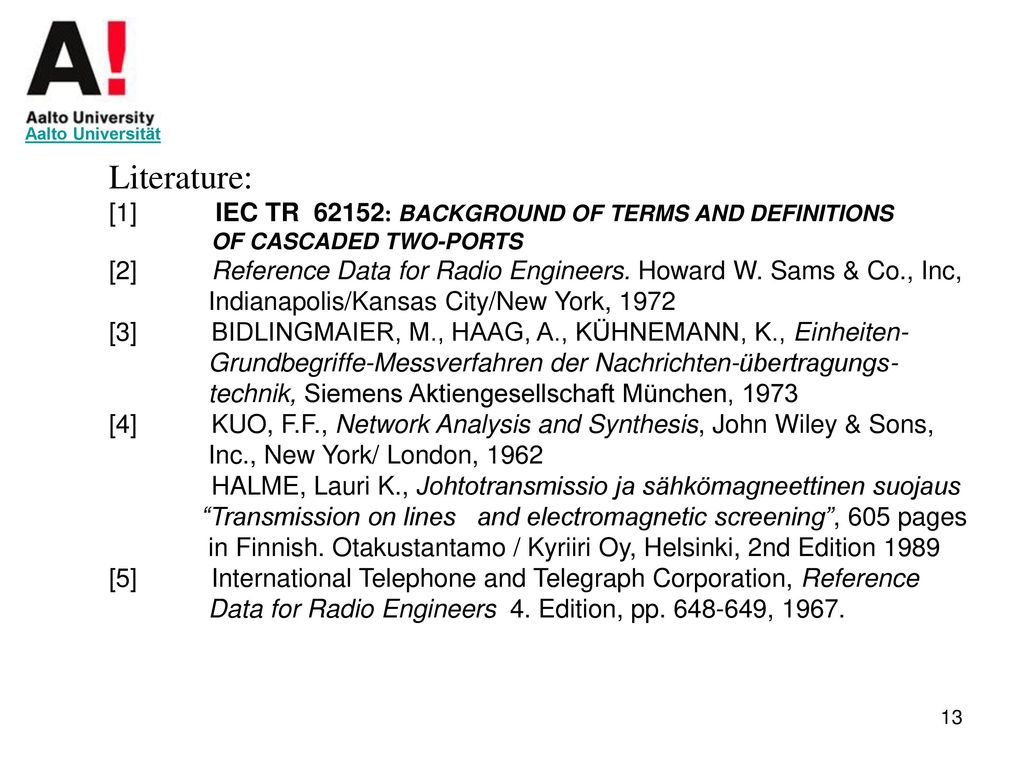

13 Literature: [1] IEC TR 62152: BACKGROUND OF TERMS AND DEFINITIONS
Aalto Universität Literature: [1] IEC TR : BACKGROUND OF TERMS AND DEFINITIONS OF CASCADED TWO-PORTS [2] Reference Data for Radio Engineers. Howard W. Sams & Co., Inc, Indianapolis/Kansas City/New York, 1972 [3] BIDLINGMAIER, M., HAAG, A., KÜHNEMANN, K., Einheiten- Grundbegriffe-Messverfahren der Nachrichten-übertragungs- technik, Siemens Aktiengesellschaft München, 1973 [4] KUO, F.F., Network Analysis and Synthesis, John Wiley & Sons, Inc., New York/ London, 1962 HALME, Lauri K., Johtotransmissio ja sähkömagneettinen suojaus “Transmission on lines and electromagnetic screening”, 605 pages in Finnish. Otakustantamo / Kyriiri Oy, Helsinki, 2nd Edition 1989 [5] International Telephone and Telegraph Corporation, Reference Data for Radio Engineers 4. Edition, pp , 1967.
