1 geplante Regenwasserbeseitigung Ortsteil Eichet

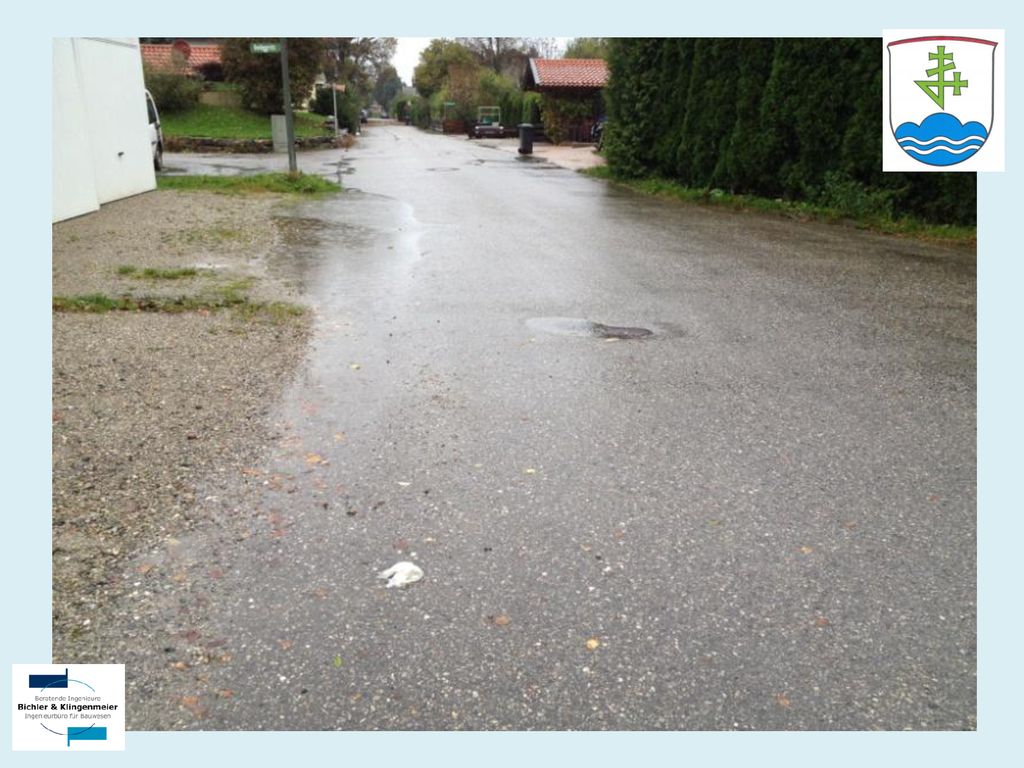

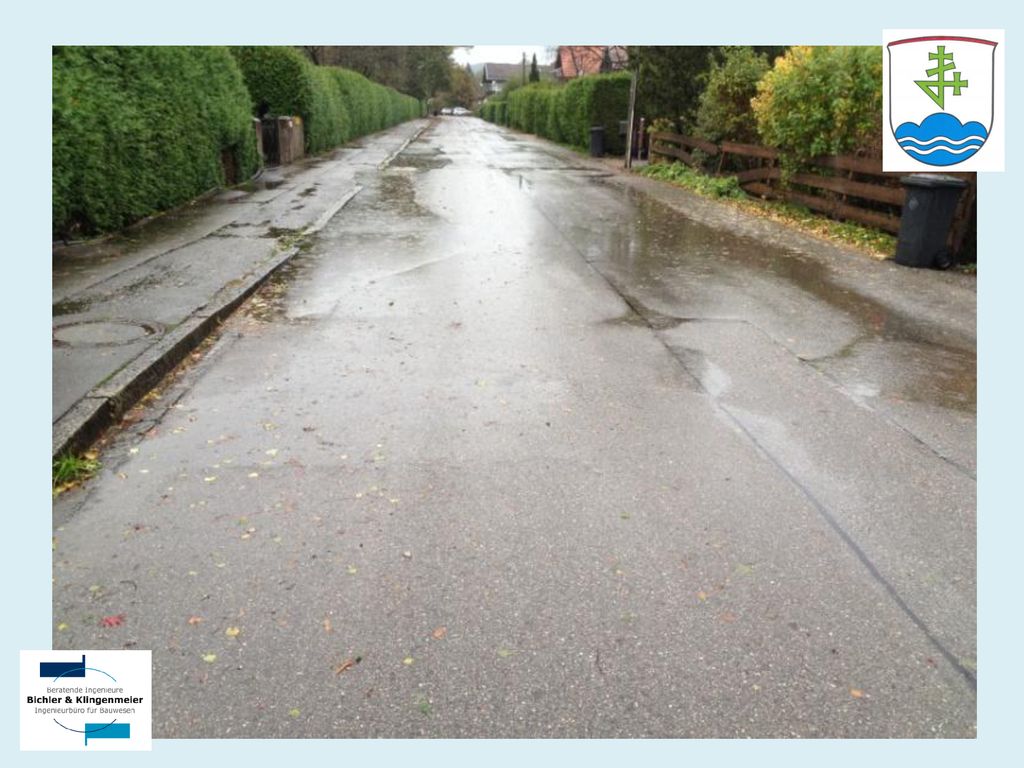

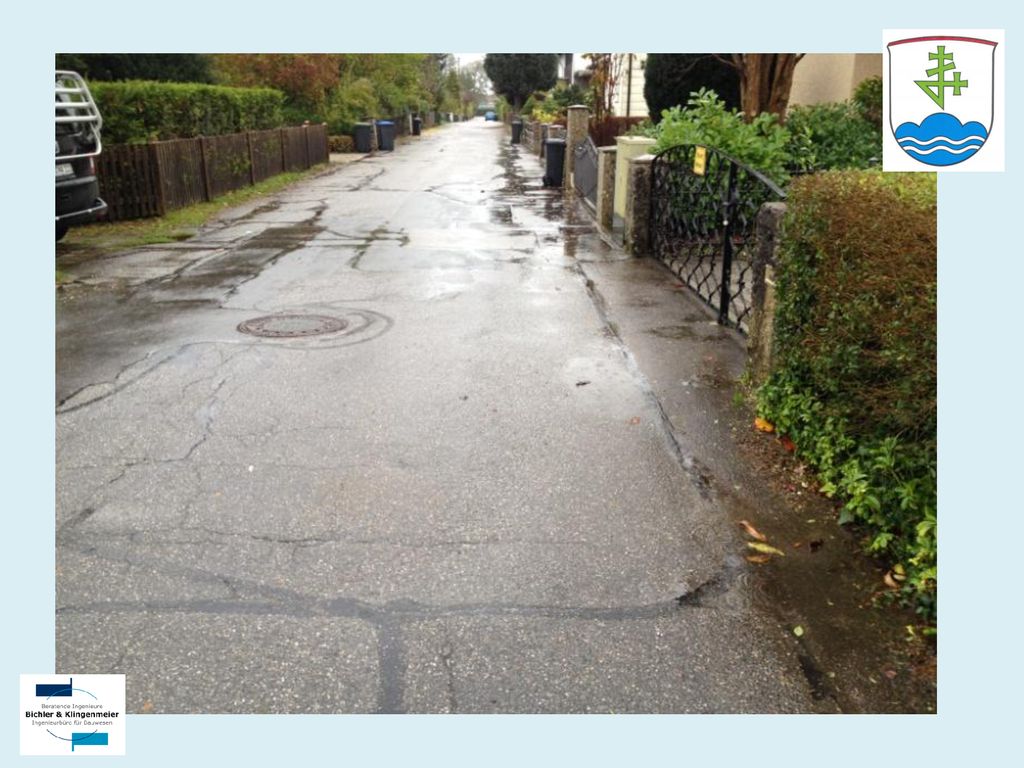

2 Bestehende Straßenverhältnisse bei Regenwetter

3

4

5

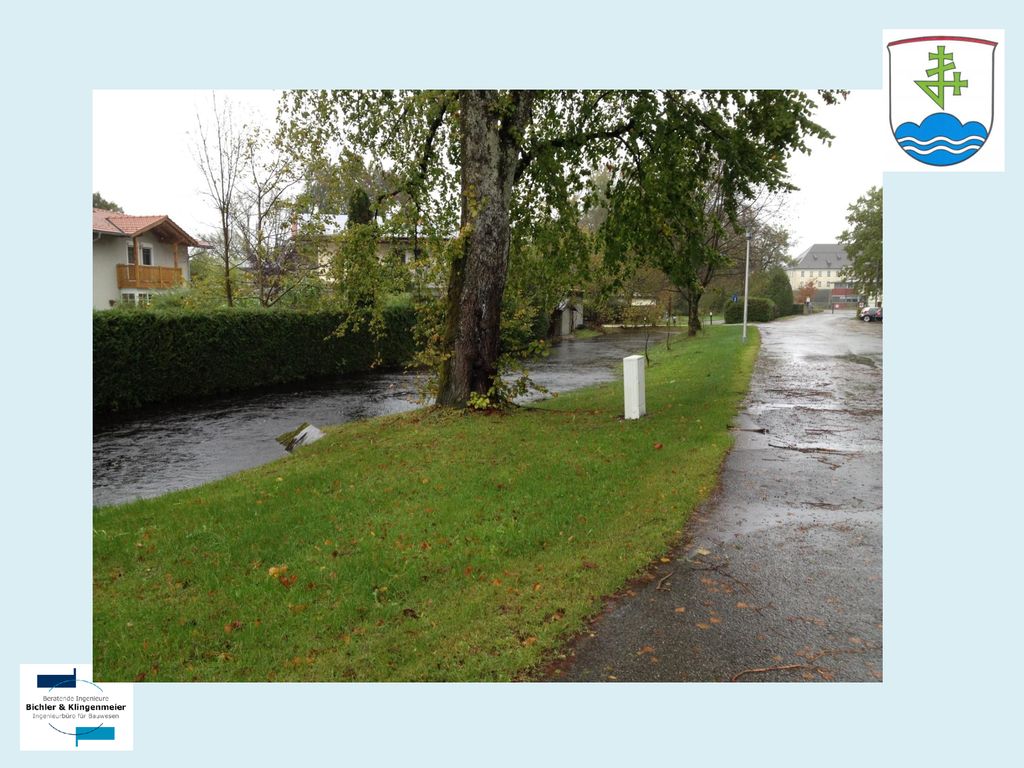

6

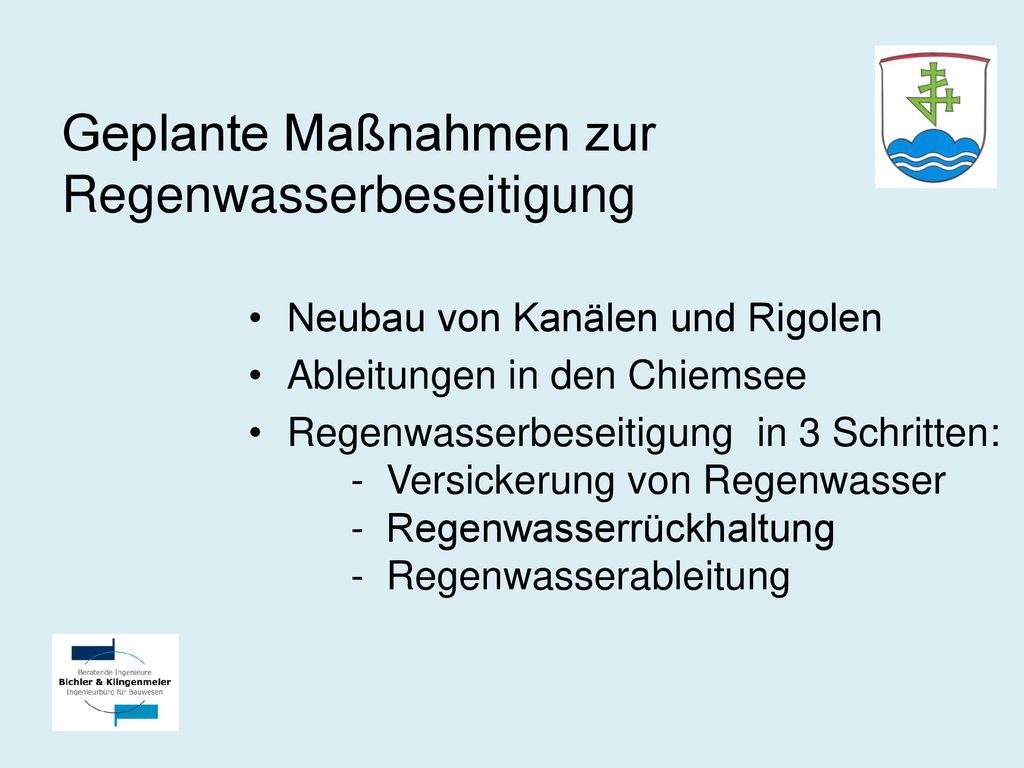

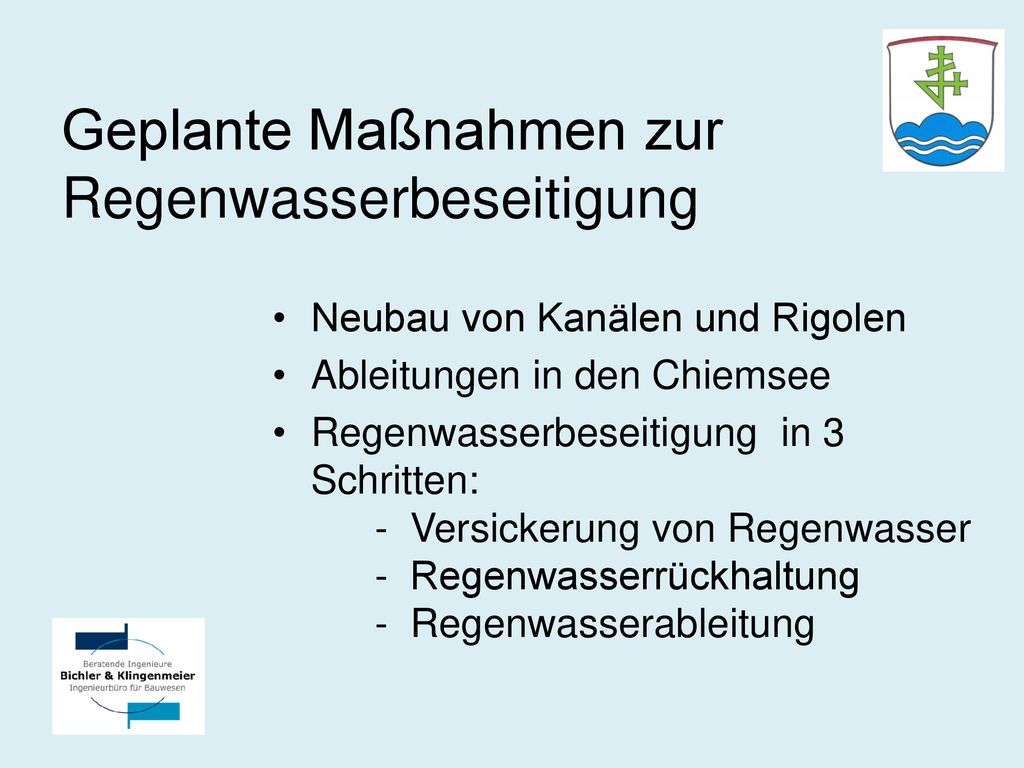

7 Geplante Maßnahmen zur Regenwasserbeseitigung
Neubau von Kanälen und Rigolen Ableitungen in den Chiemsee Regenwasserbeseitigung in 3 Schritten: - Versickerung von Regenwasser - Regenwasserrückhaltung - Regenwasserableitung

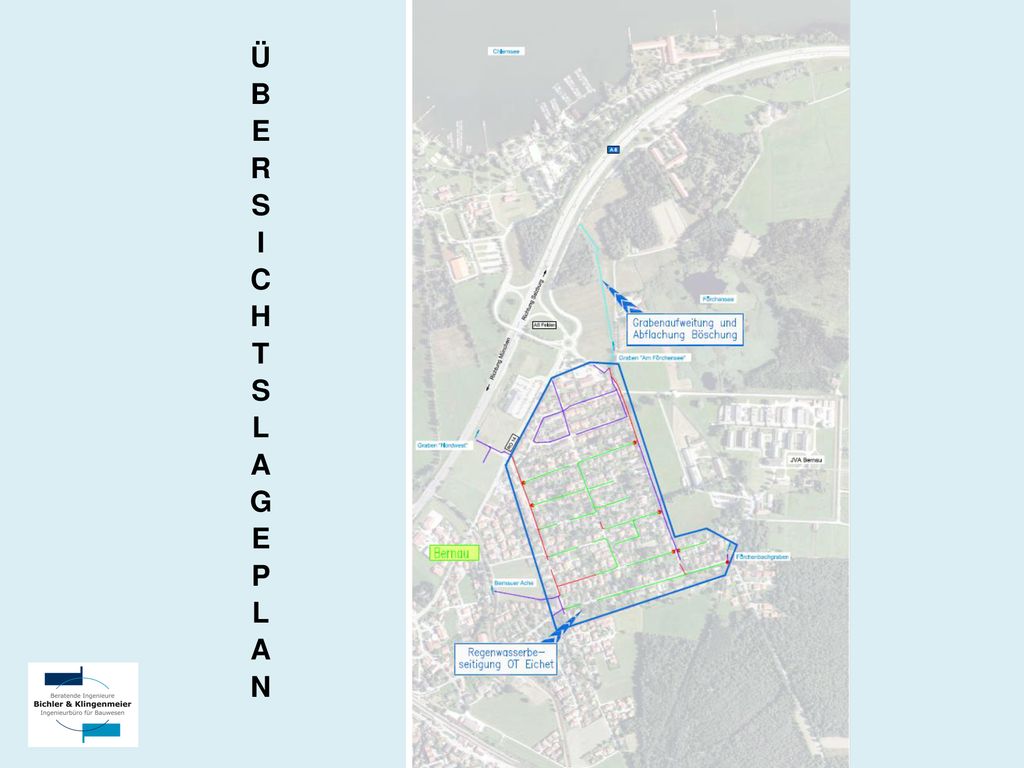

8 Übersichtslageplan

9 Geplante Maßnahmen zur Regenwasserbeseitigung
Neubau von Kanälen und Rigolen Ableitungen in den Chiemsee Regenwasserbeseitigung in 3 Schritten: - Versickerung von Regenwasser - Regenwasserrückhaltung - Regenwasserableitung

10 Schemaplan Rigolensystem

11 Schemaplan Querschnitte Straßenbau / Rigolen

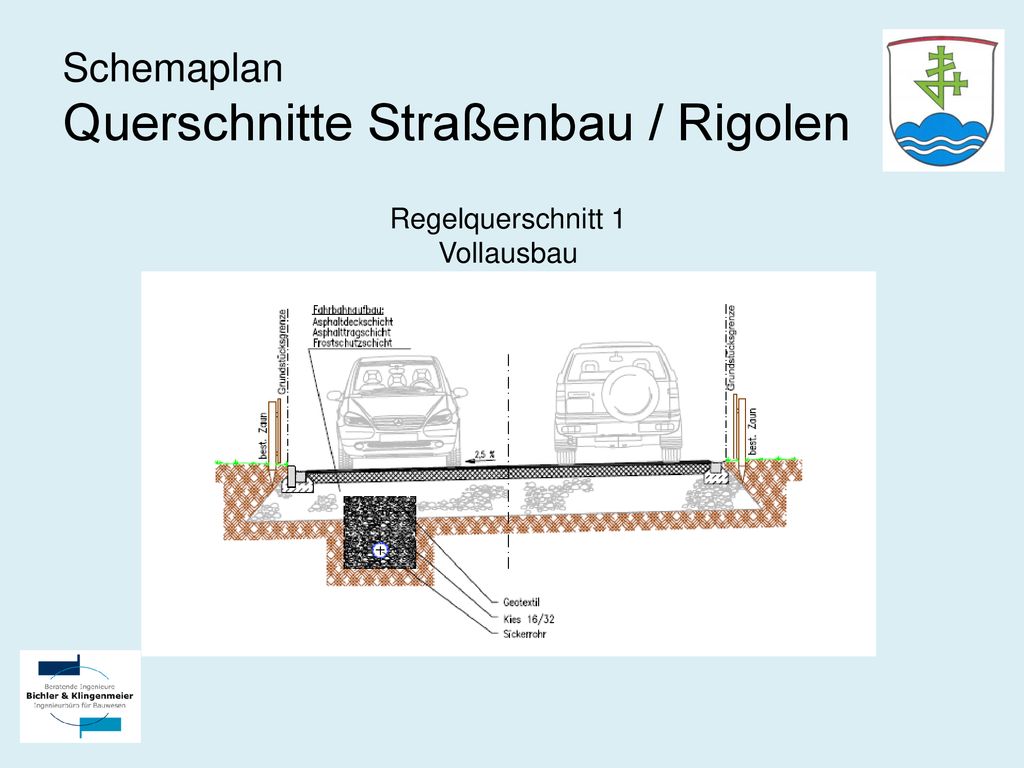

Regelquerschnitt 1 Vollausbau

12 Schemaplan Querschnitte Straßenbau / Rigolen

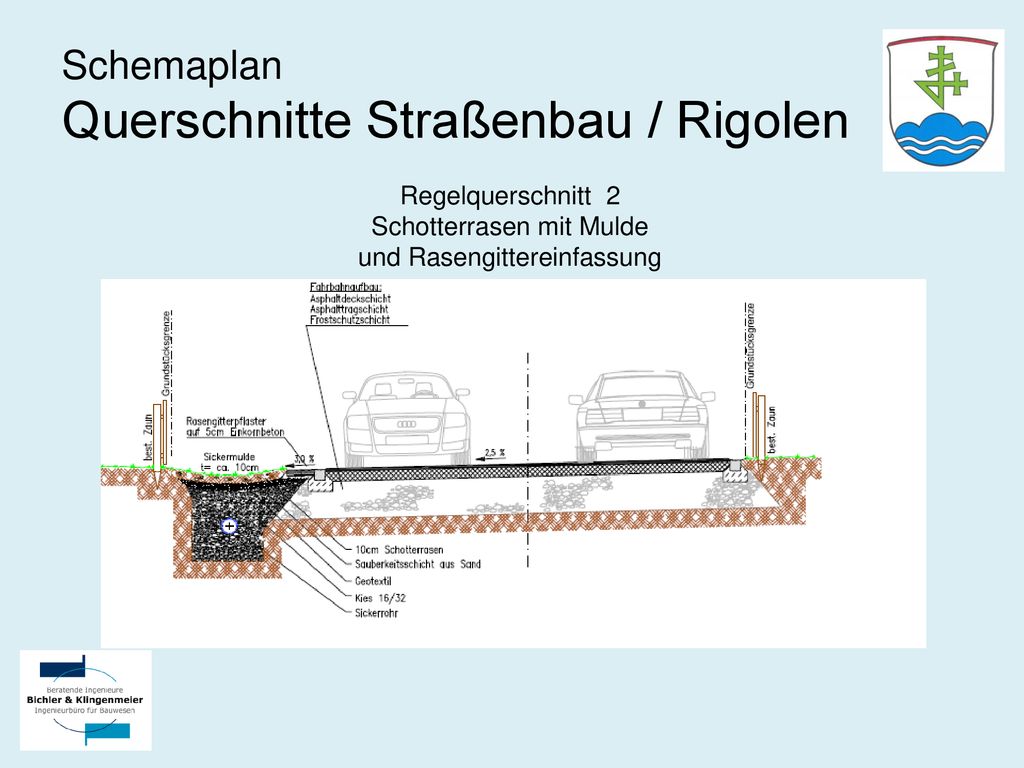

Regelquerschnitt 2 Schotterrasen mit Mulde und Rasengittereinfassung

13 Schemaplan Querschnitte Straßenbau / Rigolen

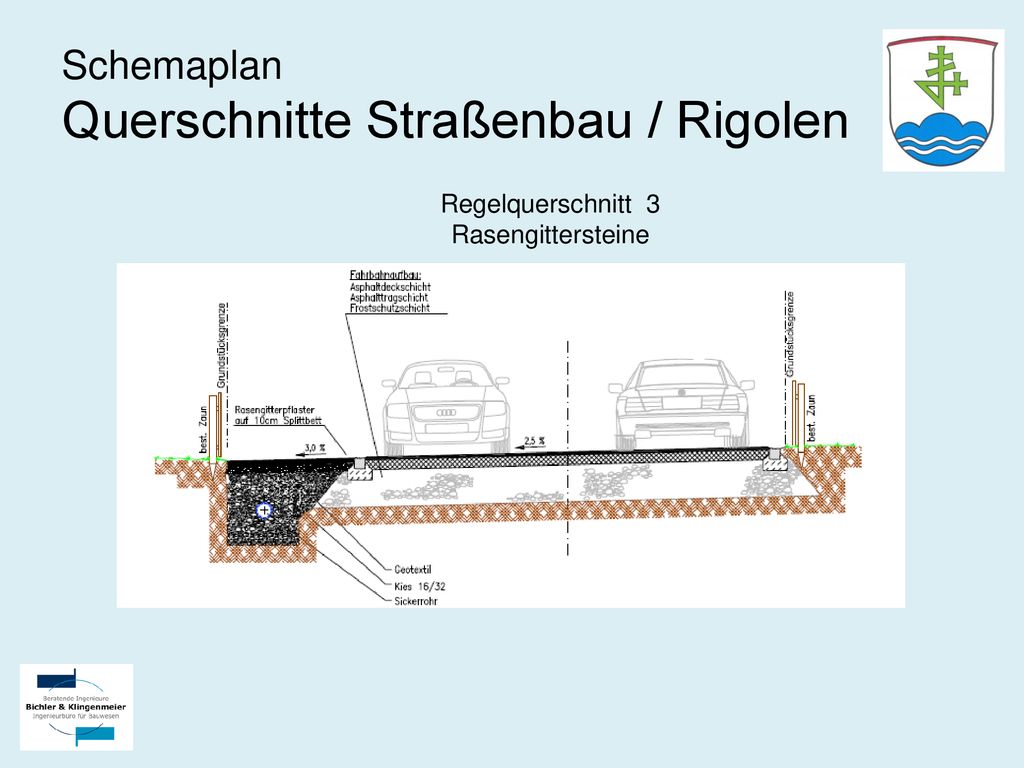

Regelquerschnitt 3 Rasengittersteine

14 Beispiel Ausführung mit Rasenfugenpflaster

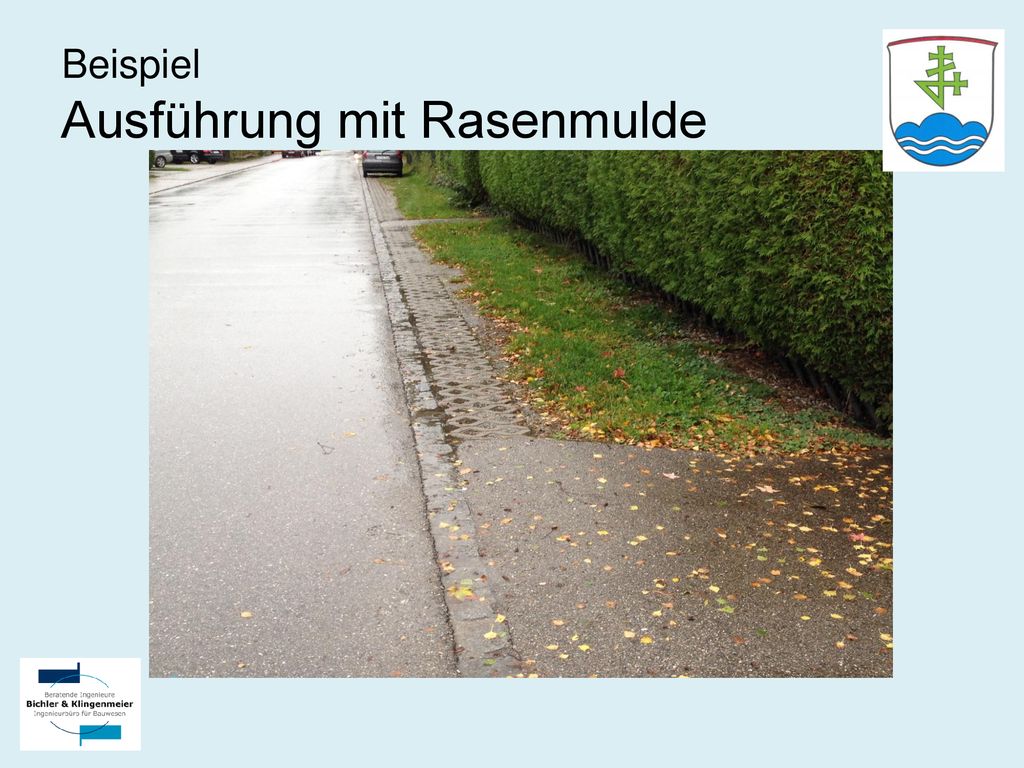

15 Beispiel Ausführung mit Rasenmulde

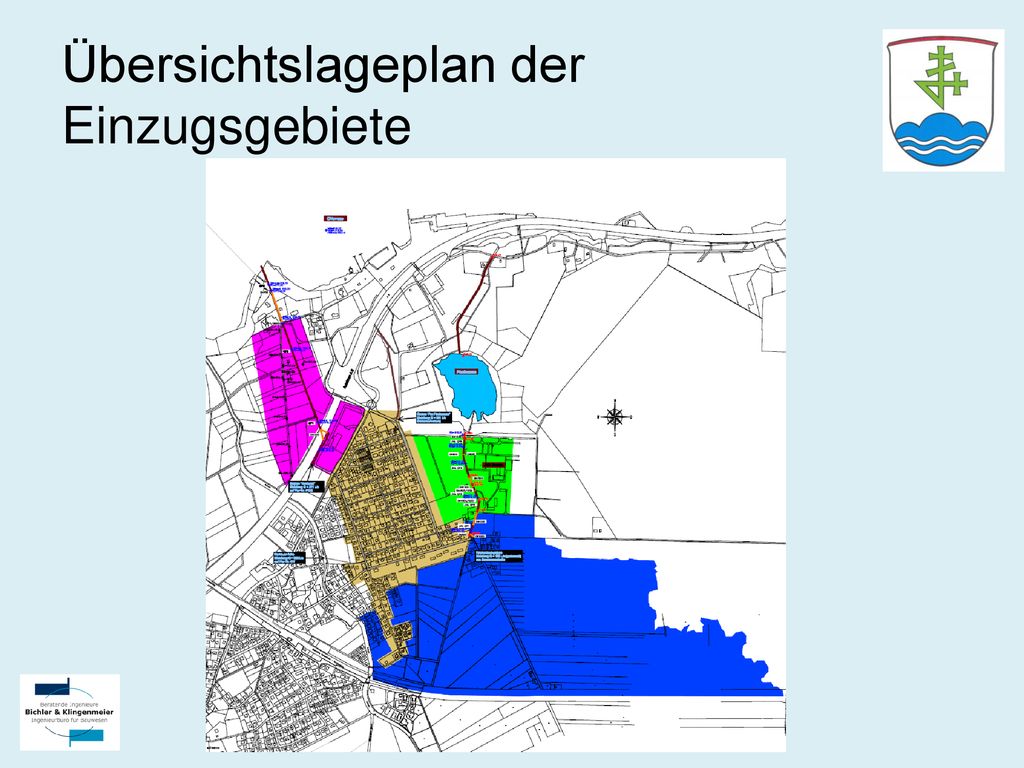

16 Übersichtslageplan der Einzugsgebiete

17 Geplante Maßnahmen zur Ableitung des Regenwassers in den Chiemsee
Graben zwischen JVA und Förchensee räumen Aufweitung des Graben westlich Förchensee Ableitungskanal Eichet Nord-Ost zwischen BAB A8 und Chiemsee

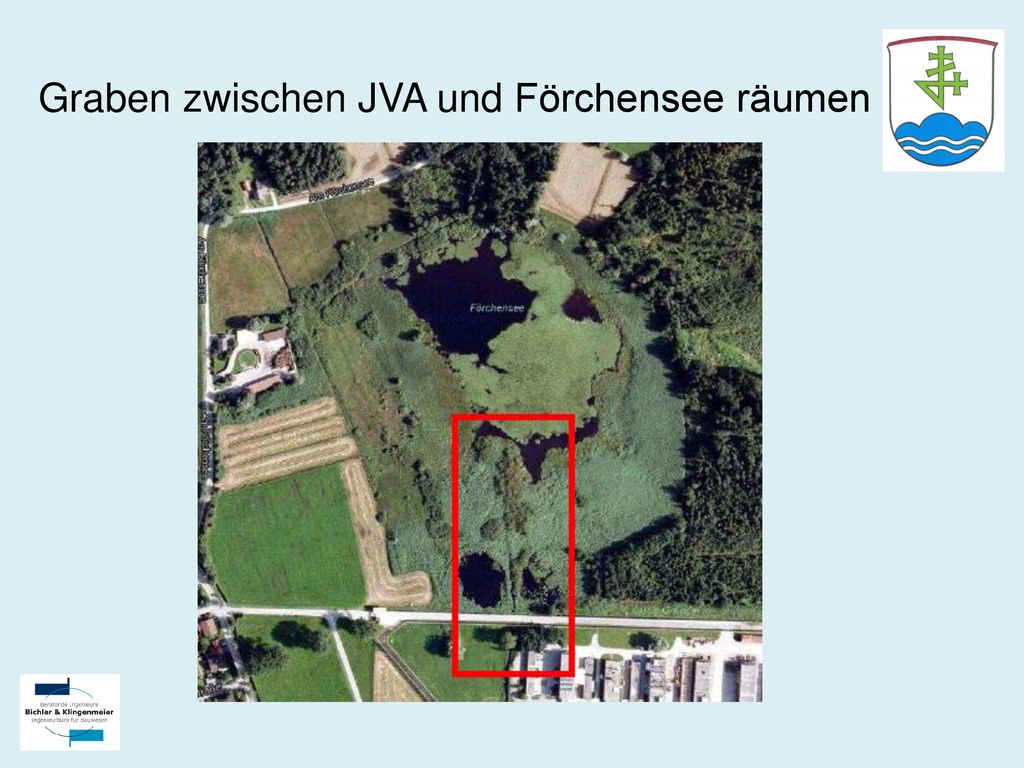

18 Graben zwischen JVA und Förchensee räumen

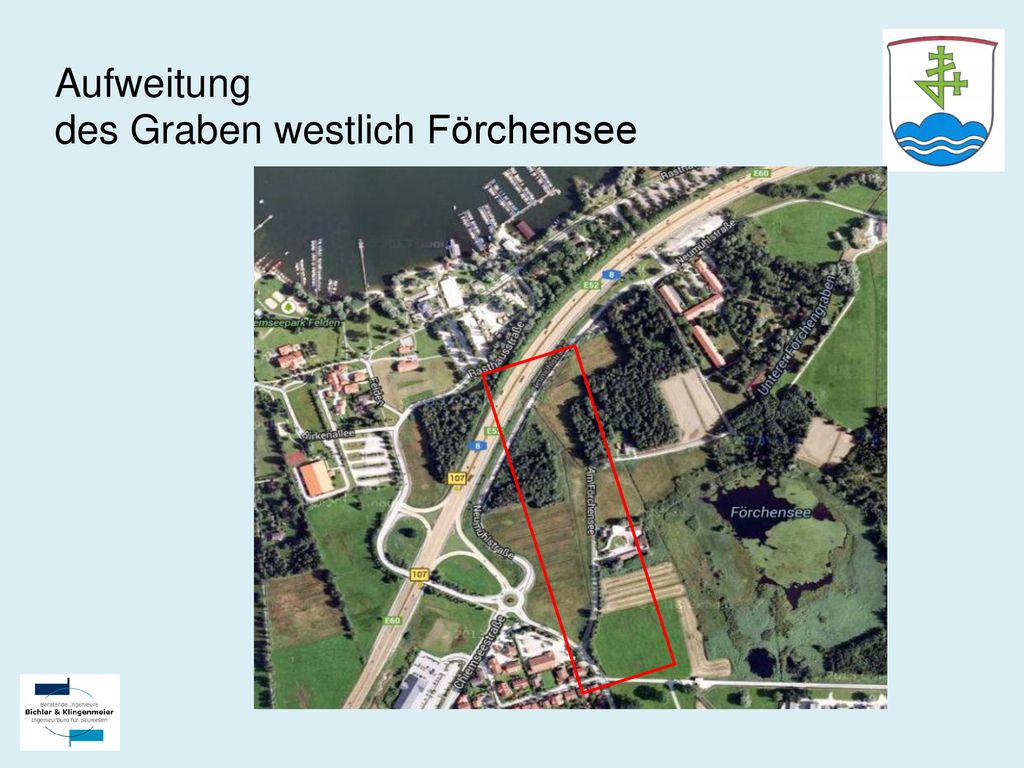

19 Aufweitung des Graben westlich Förchensee

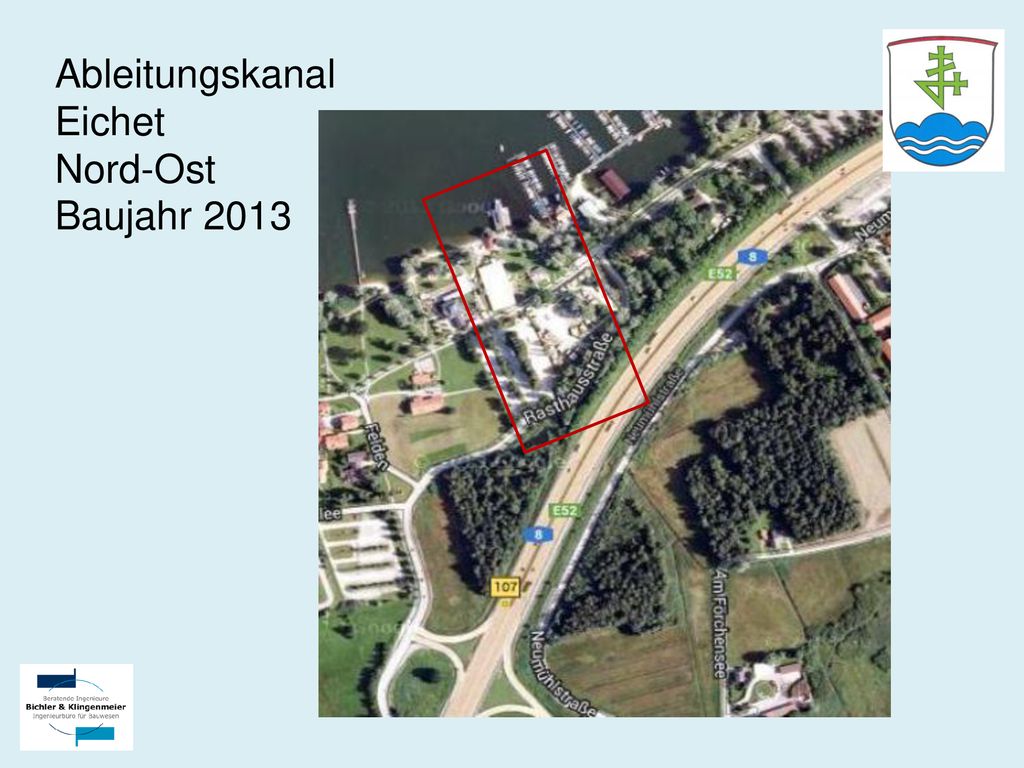

20 Ableitungskanal Eichet Nord-Ost Baujahr 2013
