1 Timo Baumeister Matr.-Nr. 235792

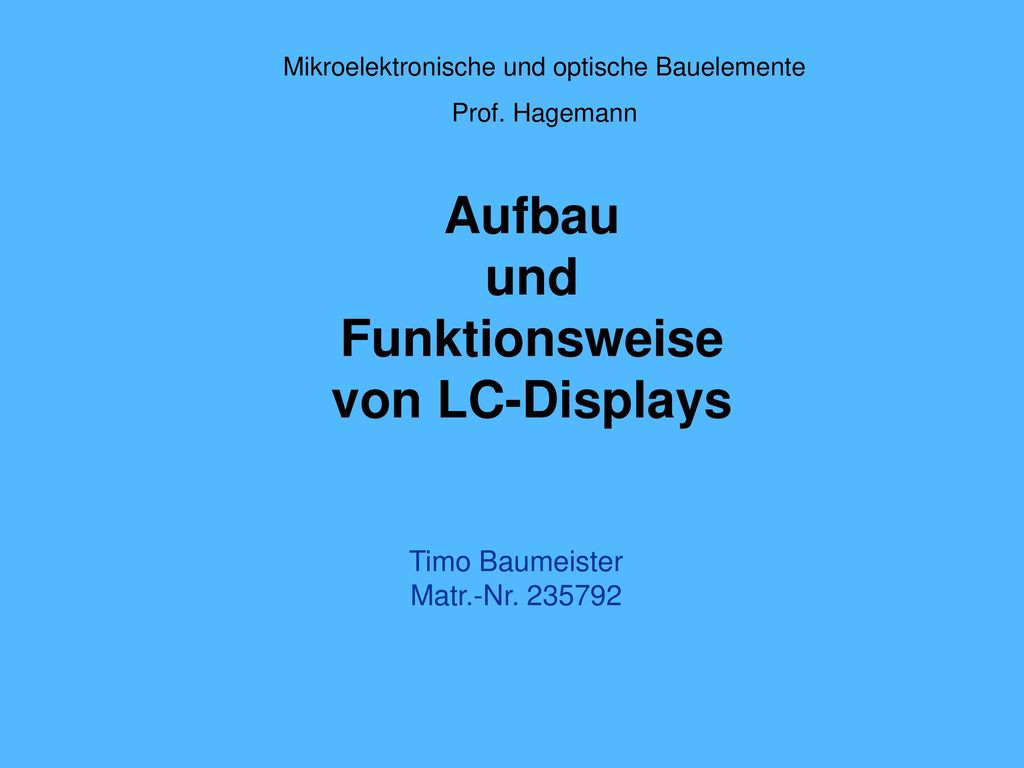

Mikroelektronische und optische Bauelemente Prof. Hagemann Aufbau und Funktionsweise von LC-Displays Timo Baumeister Matr.-Nr

2 Technologien/Bauformen Quellen
LC-Displays Einführung Prinzip Technologien/Bauformen Quellen Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

3 Einführung Flachbildschirme Lichterzeugung

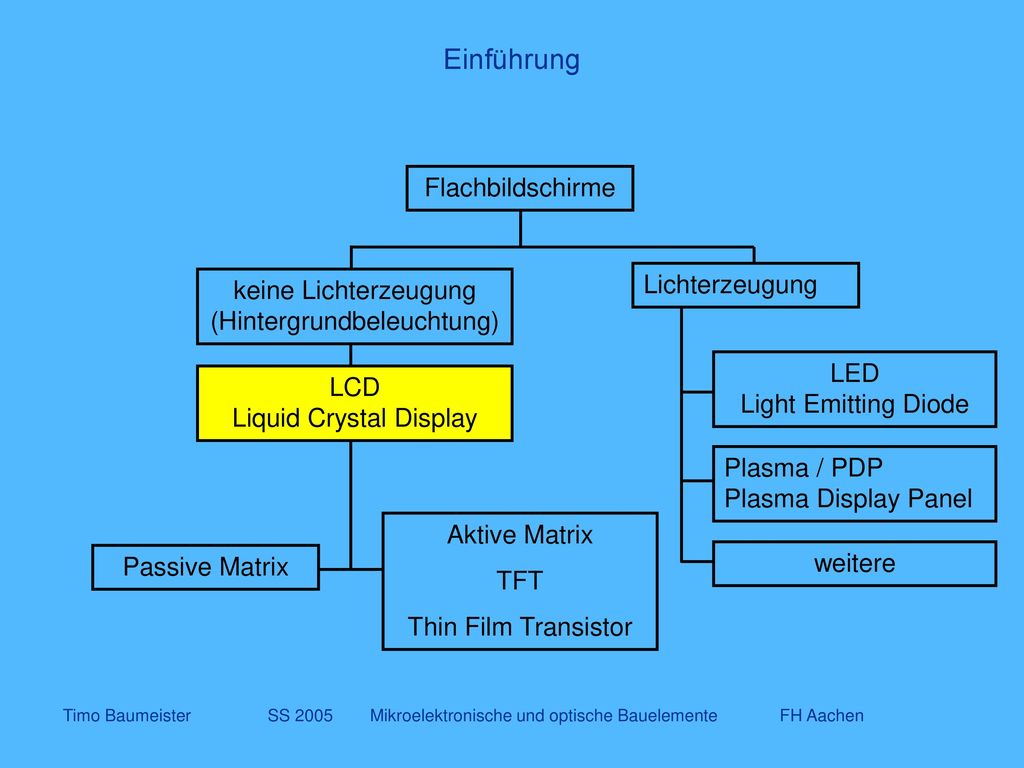

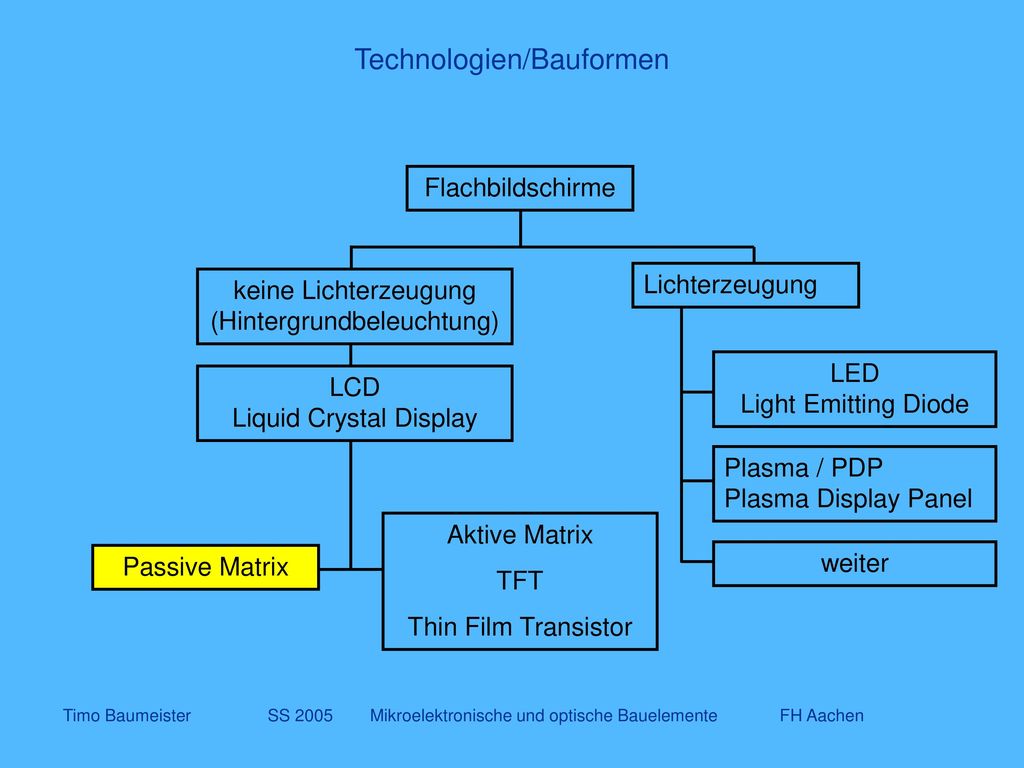

keine Lichterzeugung (Hintergrundbeleuchtung) Lichterzeugung LED Light Emitting Diode LCD Liquid Crystal Display Plasma / PDP Plasma Display Panel Aktive Matrix TFT Thin Film Transistor Passive Matrix weitere Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

4 LCD = Liquid Crystal Display „Flüssigkristallanzeige“

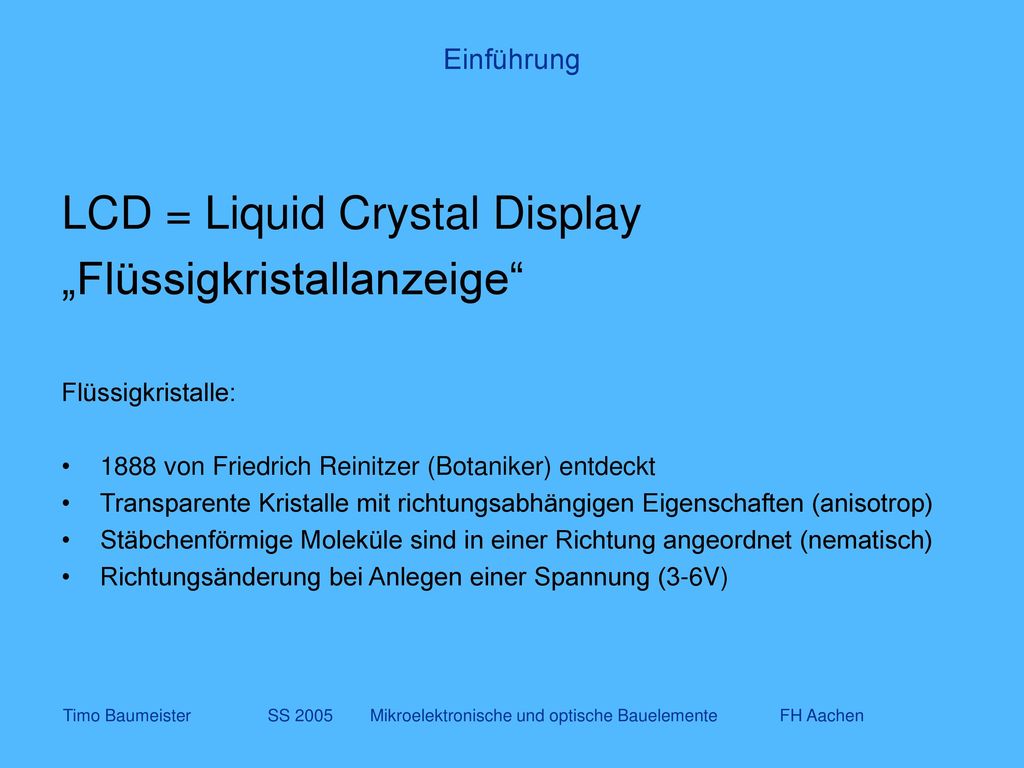

Einführung LCD = Liquid Crystal Display „Flüssigkristallanzeige“ Flüssigkristalle: 1888 von Friedrich Reinitzer (Botaniker) entdeckt Transparente Kristalle mit richtungsabhängigen Eigenschaften (anisotrop) Stäbchenförmige Moleküle sind in einer Richtung angeordnet (nematisch) Richtungsänderung bei Anlegen einer Spannung (3-6V) Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

5 Grundsätzlicher Aufbau:

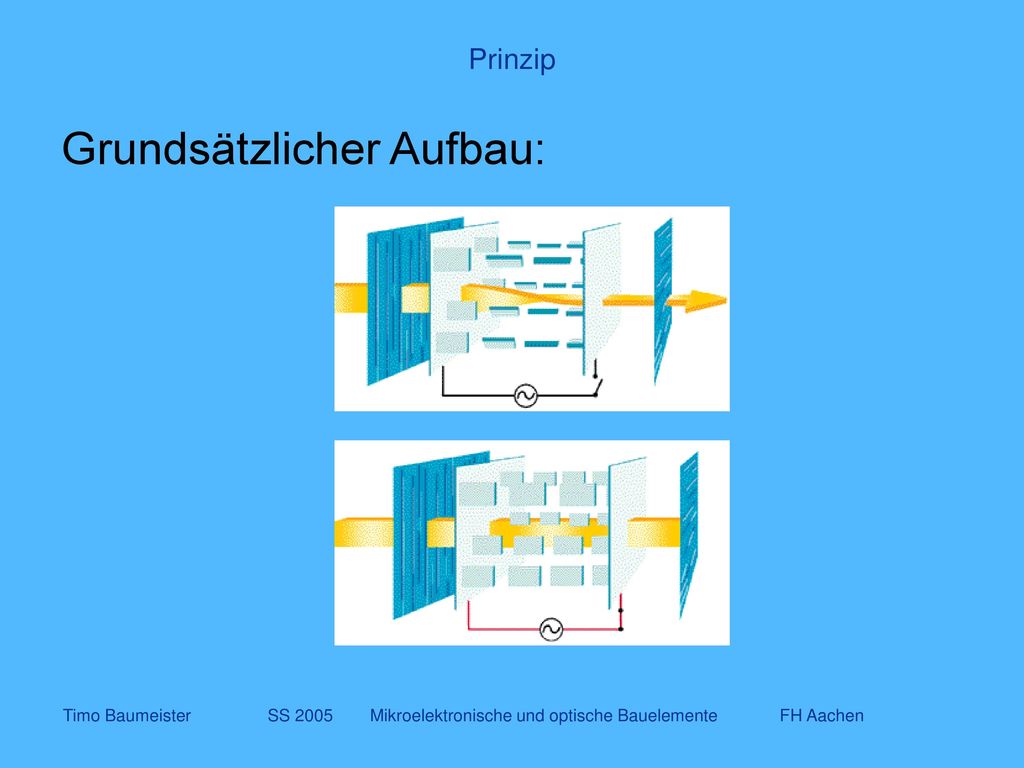

Prinzip Grundsätzlicher Aufbau: Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

6 Technologien/Bauformen

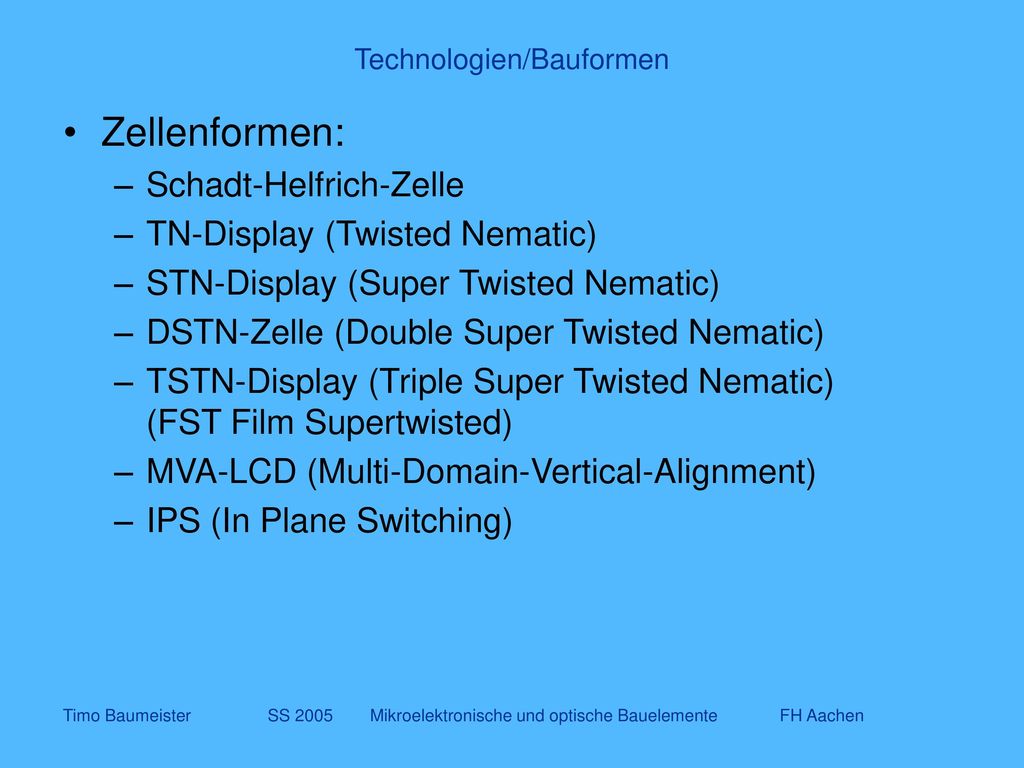

Zellenformen: Schadt-Helfrich-Zelle TN-Display (Twisted Nematic) STN-Display (Super Twisted Nematic) DSTN-Zelle (Double Super Twisted Nematic) TSTN-Display (Triple Super Twisted Nematic) (FST Film Supertwisted) MVA-LCD (Multi-Domain-Vertical-Alignment) IPS (In Plane Switching) Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

7 Technologien/Bauformen - Schadt-Helfrich-Zelle

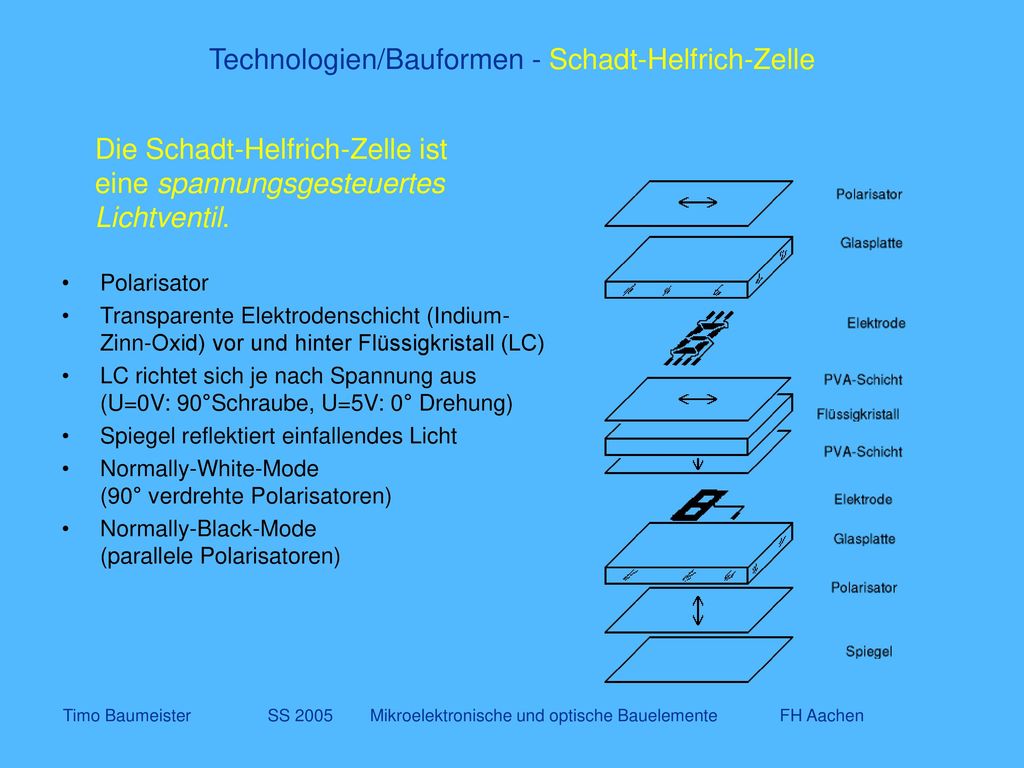

Die Schadt-Helfrich-Zelle ist eine spannungsgesteuertes Lichtventil. Polarisator Transparente Elektrodenschicht (Indium-Zinn-Oxid) vor und hinter Flüssigkristall (LC) LC richtet sich je nach Spannung aus (U=0V: 90°Schraube, U=5V: 0° Drehung) Spiegel reflektiert einfallendes Licht Normally-White-Mode (90° verdrehte Polarisatoren) Normally-Black-Mode (parallele Polarisatoren) Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

8 Technologien/Bauformen - TN-Display (Twisted Nematic)
Wird das Licht im Flüssigkristall um 90° gedreht, spricht man von einer TN-Zelle Kontrastverhältnis von 3:1 (viel zu gering) (Kontrast: eingeschalteter Bildpunkt ist 3 mal so hell wie ein ausgeschalteter) Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

9 Technologien/Bauformen

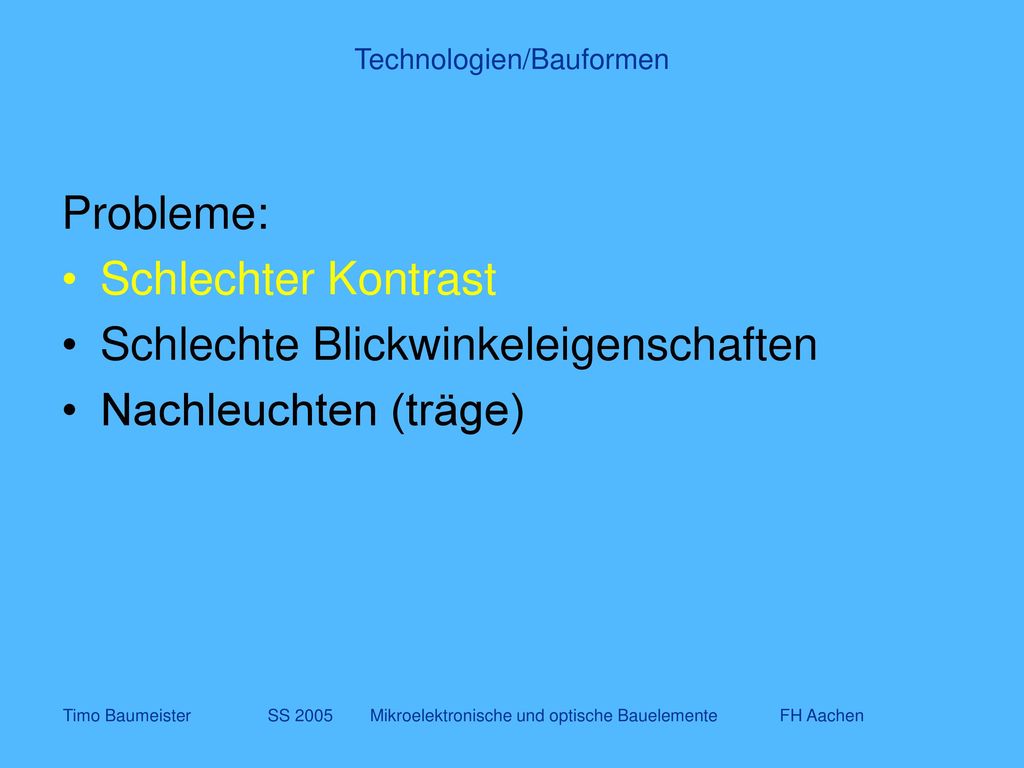

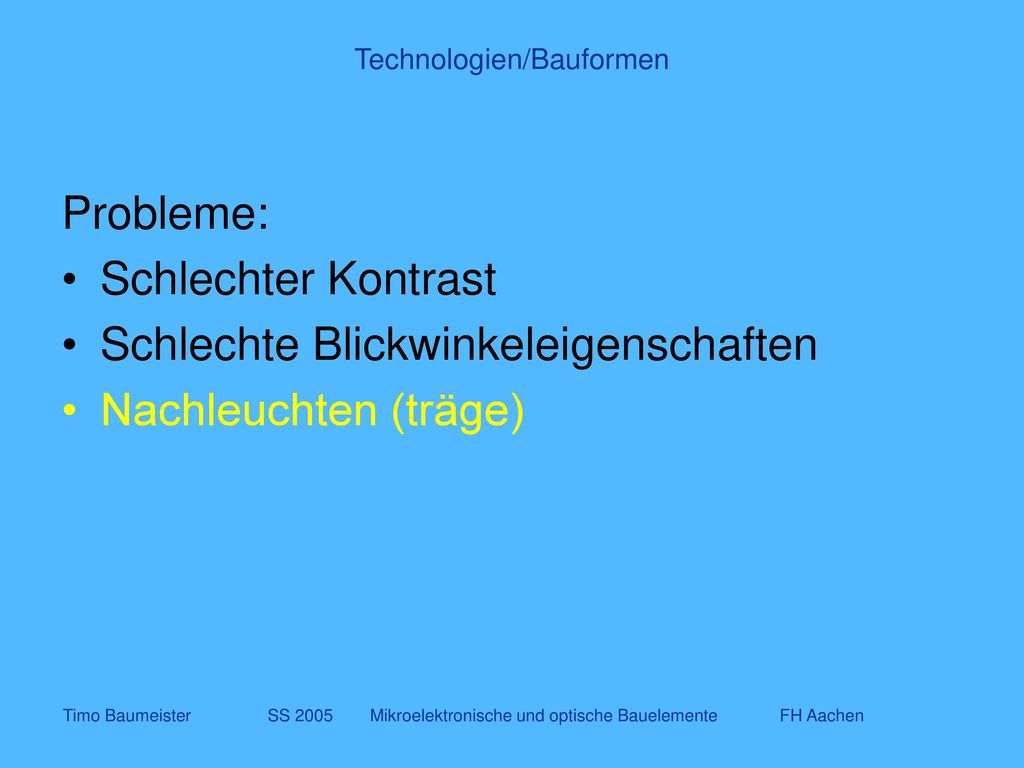

Probleme: Schlechter Kontrast Schlechte Blickwinkeleigenschaften Nachleuchten (träge) Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

10 Technologien/Bauformen - STN-Display (Super Twisted Nematic)
Wird das Licht im Flüssigkristall um 180° oder 270° gedreht, spricht man von einer STN-Zelle Kontrastverhältnis von 7:1 Problem: Farbverfälschungen (unterschiedliche Brechungsindizes bei verschied. Wellenlängen) Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

11 Technologien/Bauformen - DSTN-Display (Double Super Twisted Nematic)

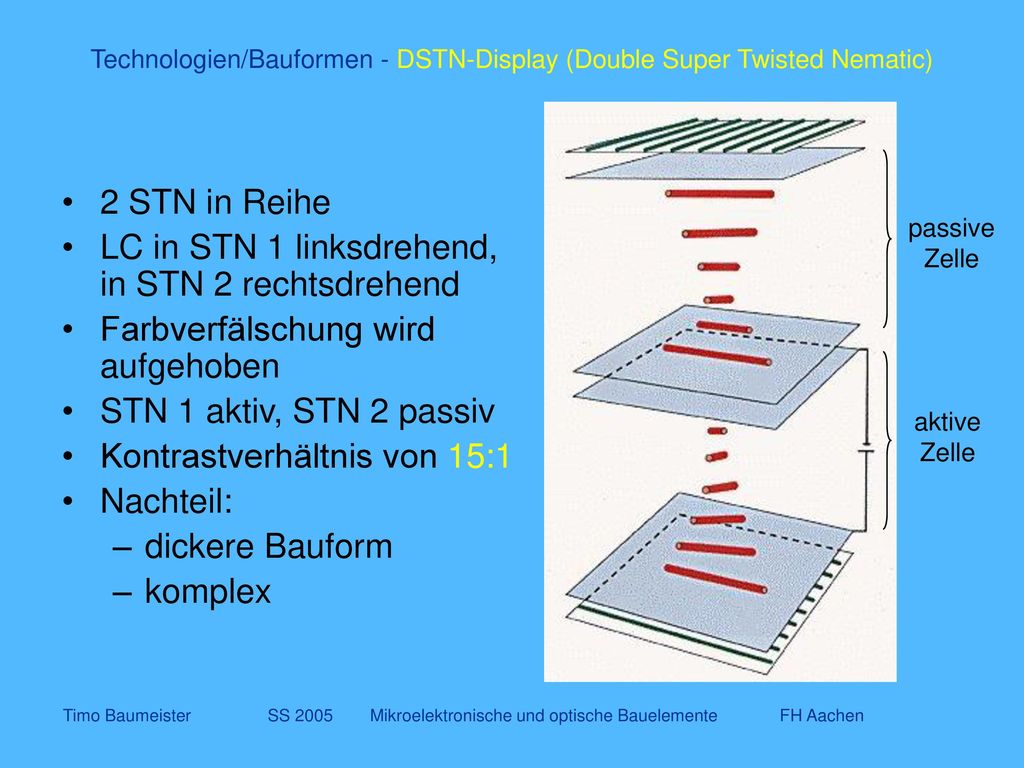

2 STN in Reihe LC in STN 1 linksdrehend, in STN 2 rechtsdrehend Farbverfälschung wird aufgehoben STN 1 aktiv, STN 2 passiv Kontrastverhältnis von 15:1 Nachteil: dickere Bauform komplex passive Zelle aktive Zelle Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

12 Technologien/Bauformen - TSTN-Display (Triple Super Twisted Nematic)

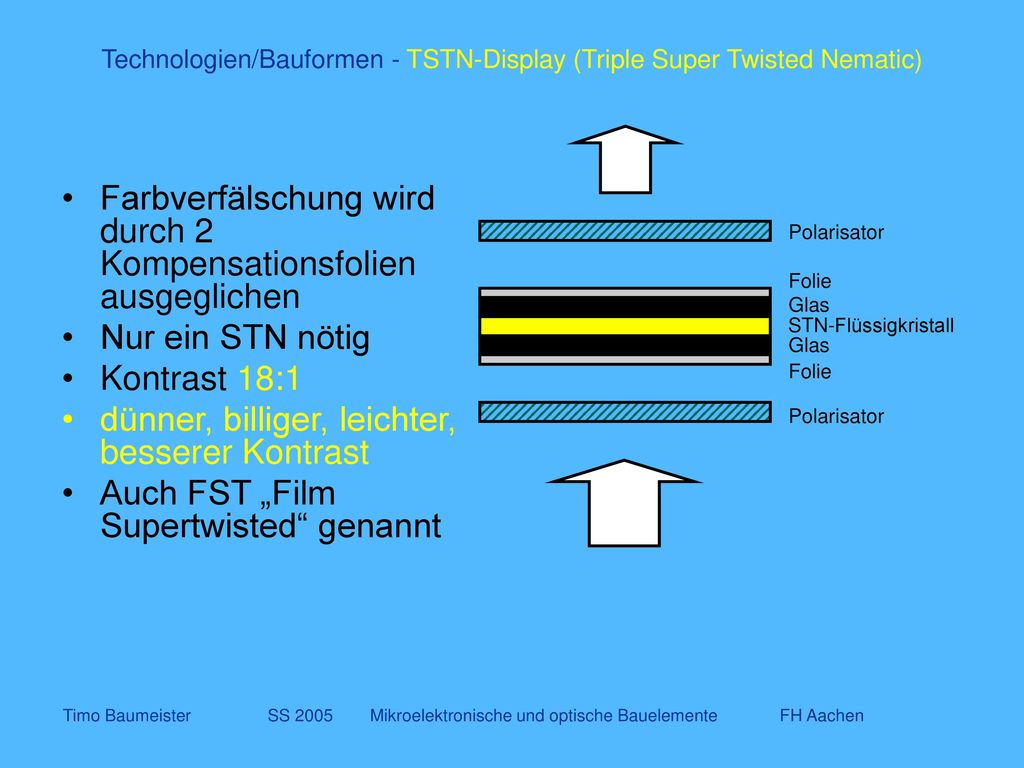

Farbverfälschung wird durch 2 Kompensationsfolien ausgeglichen Nur ein STN nötig Kontrast 18:1 dünner, billiger, leichter, besserer Kontrast Auch FST „Film Supertwisted“ genannt Polarisator Folie Glas STN-Flüssigkristall Glas Folie Polarisator Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

13 Technologien/Bauformen
Probleme: Schlechter Kontrast Schlechte Blickwinkeleigenschaften Nachleuchten (träge) Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

14 Technologien/Bauformen – IPS (In Plane Switching)

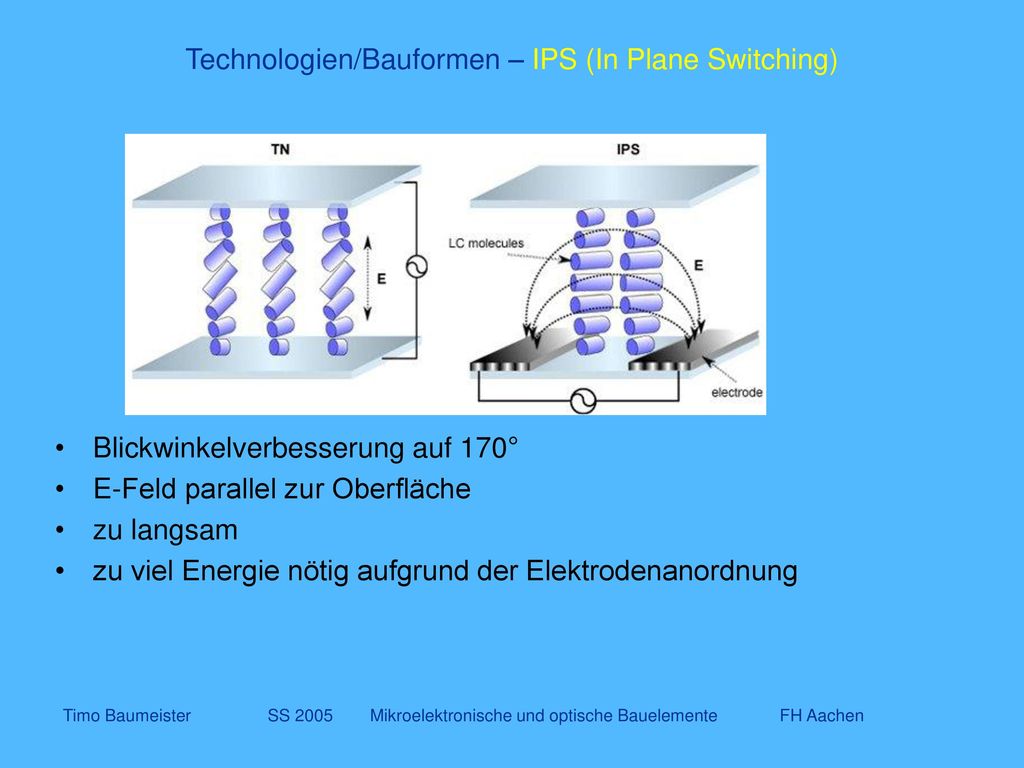

Blickwinkelverbesserung auf 170° E-Feld parallel zur Oberfläche zu langsam zu viel Energie nötig aufgrund der Elektrodenanordnung Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

15 Technologien/Bauformen - MVA-LCD (Multi-Domain Vertical Alignment)

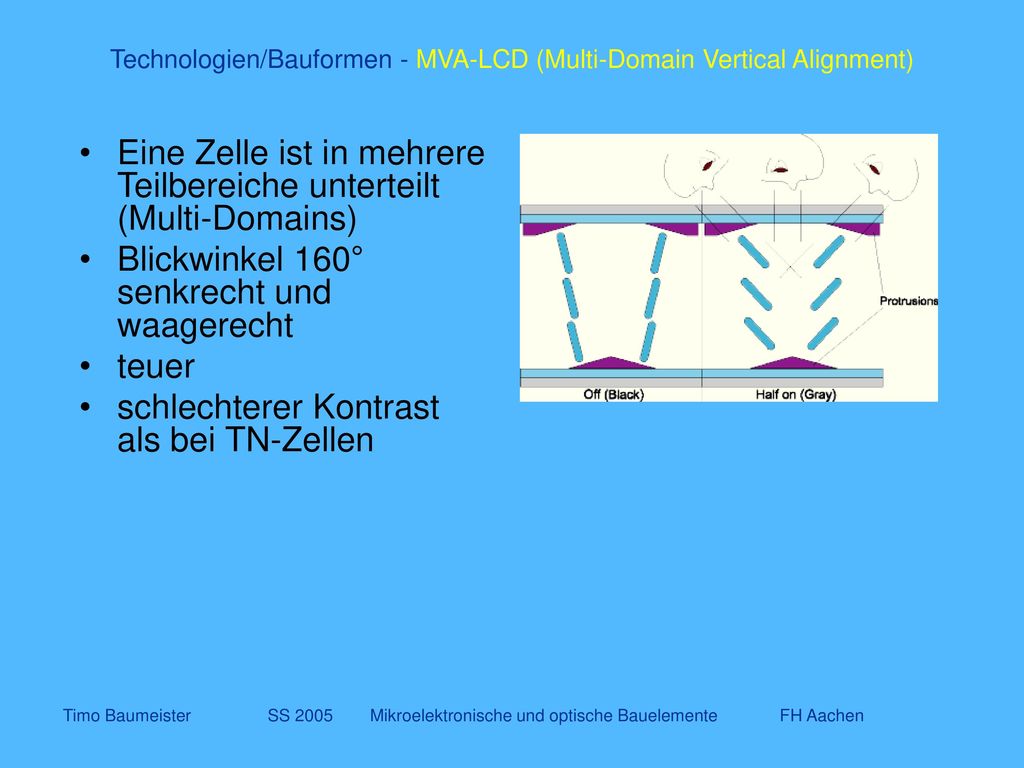

Eine Zelle ist in mehrere Teilbereiche unterteilt (Multi-Domains) Blickwinkel 160° senkrecht und waagerecht teuer schlechterer Kontrast als bei TN-Zellen Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

16 Technologien/Bauformen
Probleme: Schlechter Kontrast Schlechte Blickwinkeleigenschaften Nachleuchten (träge) Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

17 Technologien/Bauformen

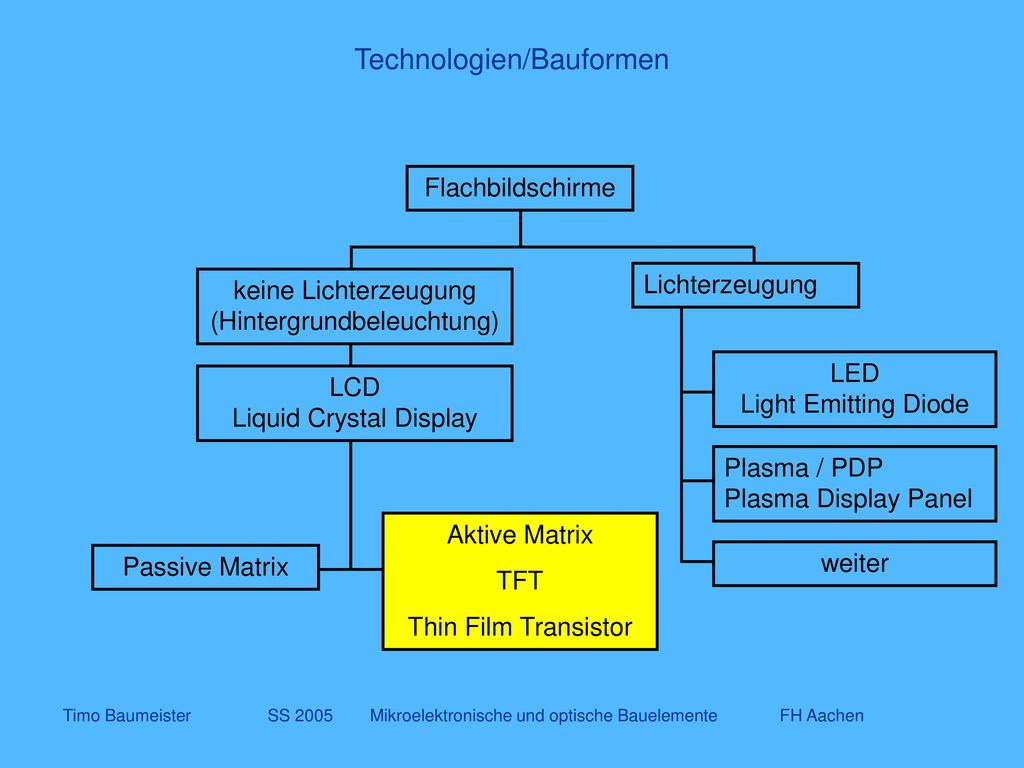

Flachbildschirme keine Lichterzeugung (Hintergrundbeleuchtung) Lichterzeugung LED Light Emitting Diode LCD Liquid Crystal Display Plasma / PDP Plasma Display Panel Aktive Matrix TFT Thin Film Transistor Passive Matrix weiter Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

18 Technologien/Bauformen - Passive Matrix
Ansteuerung über Zeile u. Spalte Cross Talk (Feld entlang Leiter) Viele Graustufen => geringe Auflösung Hohe Auflösung => geringer Kontrast Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

19 Technologien/Bauformen
Flachbildschirme keine Lichterzeugung (Hintergrundbeleuchtung) Lichterzeugung LED Light Emitting Diode LCD Liquid Crystal Display Plasma / PDP Plasma Display Panel Aktive Matrix TFT Thin Film Transistor Passive Matrix weiter Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

20 Technologien/Bauformen – Aktive Matrix

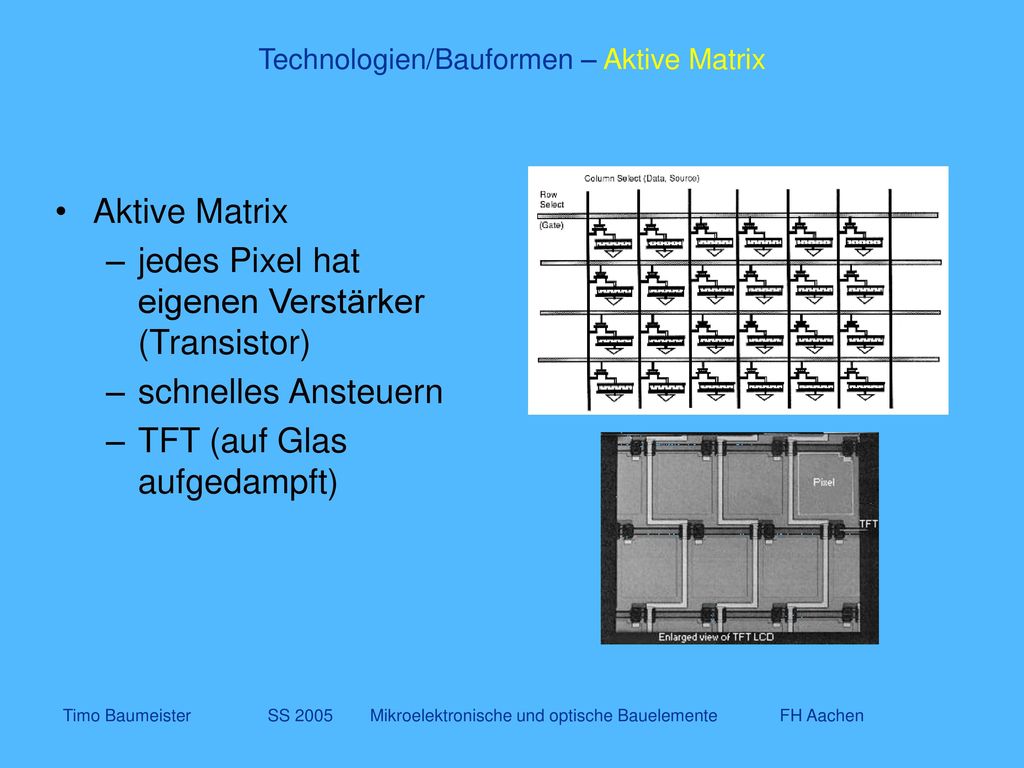

jedes Pixel hat eigenen Verstärker (Transistor) schnelles Ansteuern TFT (auf Glas aufgedampft) Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

21 Technologien/Bauformen - Aktive Matrix

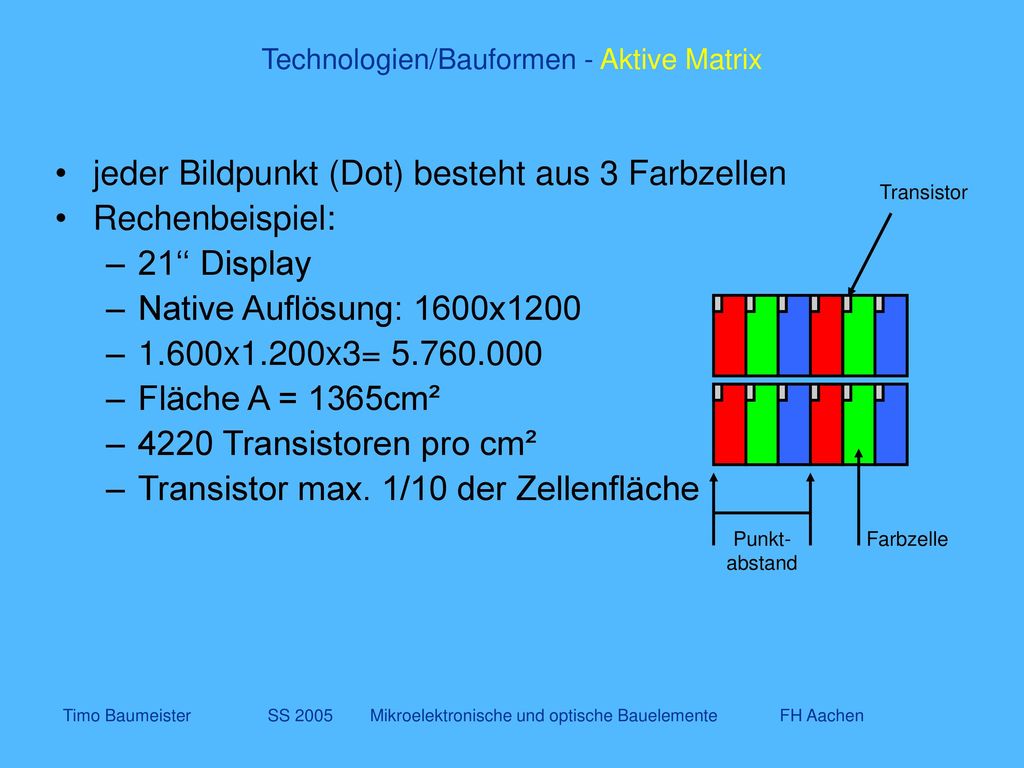

jeder Bildpunkt (Dot) besteht aus 3 Farbzellen Rechenbeispiel: 21‘‘ Display Native Auflösung: 1600x1200 1.600x1.200x3= Fläche A = 1365cm² 4220 Transistoren pro cm² Transistor max. 1/10 der Zellenfläche Transistor Punkt- abstand Farbzelle Timo Baumeister SS 2005 Mikroelektronische und optische Bauelemente FH Aachen

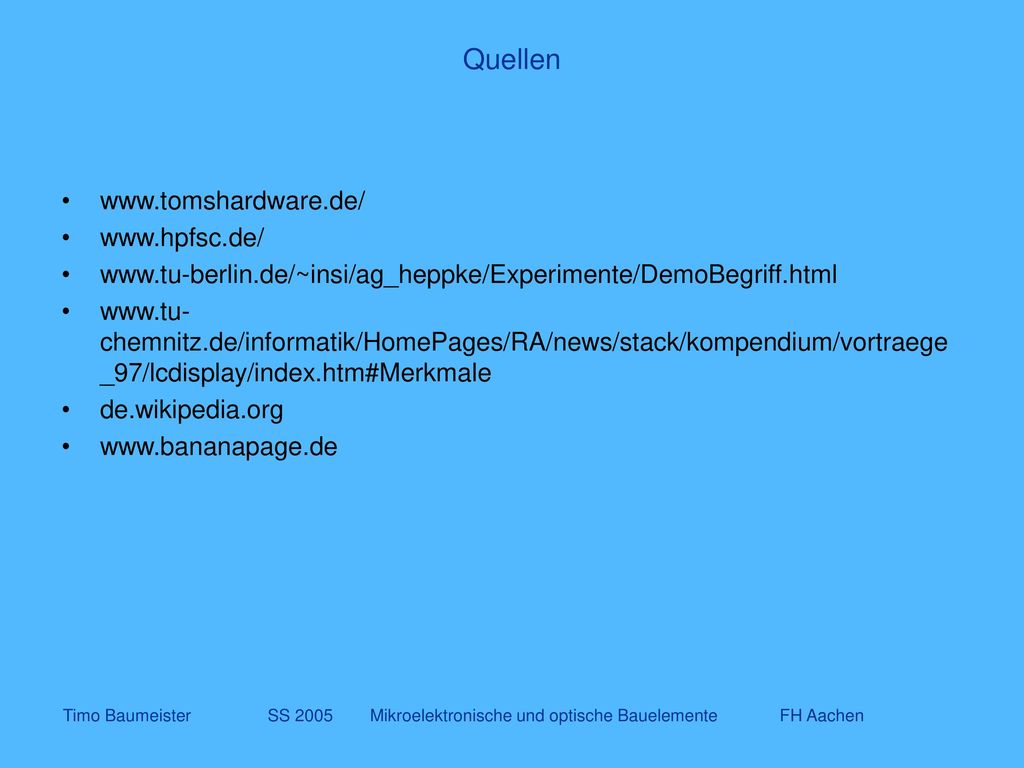

22 Quellen www.tomshardware.de/ www.hpfsc.de/
