1 Thema: Darstellung von Bildern
Proseminar Computergrafik Thema: Darstellung von Bildern Patrick Heypeter

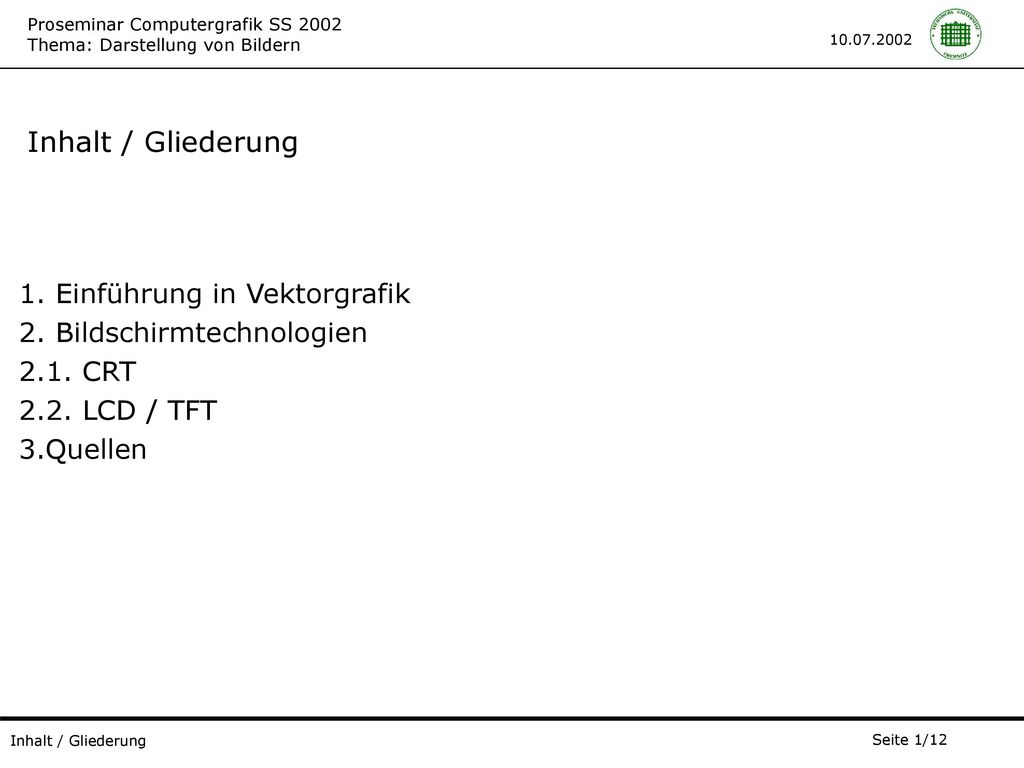

2 Inhalt / Gliederung 1. Einführung in Vektorgrafik
Proseminar Computergrafik SS 2002 Thema: Darstellung von Bildern Inhalt / Gliederung 1. Einführung in Vektorgrafik 2. Bildschirmtechnologien 2.1. CRT 2.2. LCD / TFT 3.Quellen Inhalt / Gliederung Seite 1/12

3 1. Einführung in Vektorgrafik
Proseminar Computergrafik SS 2002 Thema: Darstellung von Bildern 1. Einführung in Vektorgrafik • mathematisch definierte Linien (Vektoren) und Kurven (Bezier) • Vektoren beschreiben Bilder anhand geometrischen Eigenschaften • nicht durch festgelegte Pixelanzahl definiert  unabhängig von Auflösung •Vergrößerung durch Skalierung der Vektoren  kein Qualitätsverlust  keine Zunahme Datenmenge •in Auflösung des jeweiligen Ausgabegerätes angezeigt / gedruckt 1. Vektorgrafik Seite 2/12

4 2. Bildschirmtechnologien
Proseminar Computergrafik SS 2002 Thema: Darstellung von Bildern 2. Bildschirmtechnologien 2.1.1 Cathode Ray Tube - allgemein • arbeitet nach dem Prinzip der Braunschen Röhre • Kathode sendet Elektronenwolke aus 2. Bildschirmtechnologien / CRT Seite 3/12

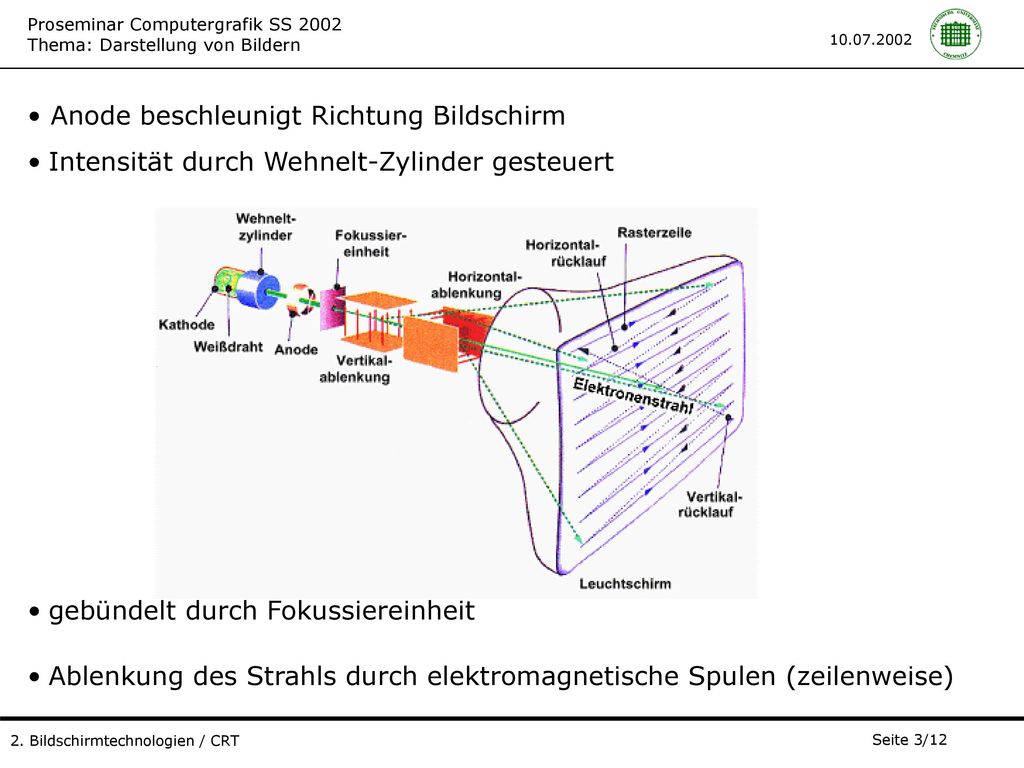

5 • Anode beschleunigt Richtung Bildschirm
Proseminar Computergrafik SS 2002 Thema: Darstellung von Bildern • Anode beschleunigt Richtung Bildschirm • Intensität durch Wehnelt-Zylinder gesteuert • gebündelt durch Fokussiereinheit • Ablenkung des Strahls durch elektromagnetische Spulen (zeilenweise) 2. Bildschirmtechnologien / CRT Seite 3/12

6 • trifft Elektronenstrahl auf Bildschirm  starke Abbremsung
Proseminar Computergrafik SS 2002 Thema: Darstellung von Bildern • trifft Elektronenstrahl auf Bildschirm  starke Abbremsung • Energie durch Beschichtung in sichtbares Licht umgewandelt • für Farbe: 3 Farbkanonen (RGB) • durch Maske trifft jeder Strahl auf entsprechende Leuchtschicht • additive Farbmischung 2. Bildschirmtechnologien / CRT Seite 4/12

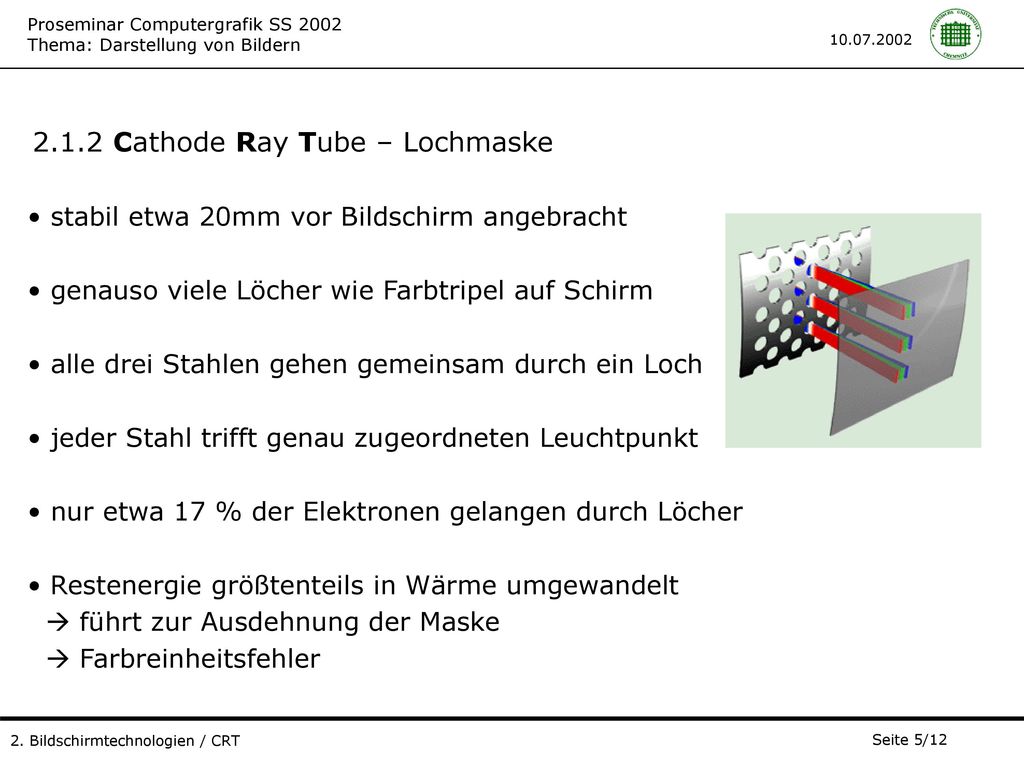

7 • stabil etwa 20mm vor Bildschirm angebracht
Proseminar Computergrafik SS 2002 Thema: Darstellung von Bildern  2.1.2 Cathode Ray Tube – Lochmaske • stabil etwa 20mm vor Bildschirm angebracht • genauso viele Löcher wie Farbtripel auf Schirm • alle drei Stahlen gehen gemeinsam durch ein Loch • jeder Stahl trifft genau zugeordneten Leuchtpunkt • nur etwa 17 % der Elektronen gelangen durch Löcher • Restenergie größtenteils in Wärme umgewandelt  führt zur Ausdehnung der Maske  Farbreinheitsfehler 2. Bildschirmtechnologien / CRT Seite 5/12

8 2.1.3 Cathode Ray Tube – Steifenmaske
Proseminar Computergrafik SS 2002 Thema: Darstellung von Bildern 2.1.3 Cathode Ray Tube – Steifenmaske • etwa 0,1mm dickes Eisenblech mit vertikalen Schlitzen • nur in horizontaler Ausdehnung gewölbt • vertikale Haltedrähte zur Stabilisierung nötig • Leuchtschicht: durchgängige senkrechte Streifen • höhere Transparenz (23%) der Maske  kontrastreiches, brillantes, schärferes, helleres Bild 2. Bildschirmtechnologien / CRT Seite 6/12

9 Proseminar Computergrafik SS 2002
Thema: Darstellung von Bildern 2.2. LCD / TFT  2.2.1 LC – allgemein • Flüssigkristalle sind Flüssigkeiten mit stark anisotropem Verhalten • fadenförmige Molekülketten  nematische Flüssigkeit • Lichtwelle durch Kristall  Polarisation und Doppelbrechung • zirkular polarisiertes Licht mit ständig ändernder Polarisationsrichtung 2. Bildschirmtechnologien – LCD / TFT Seite 7/12

10 • vor und nach LC-Schicht wird Polarisationsfilter gesetzt
Proseminar Computergrafik SS 2002 Thema: Darstellung von Bildern • vor und nach LC-Schicht wird Polarisationsfilter gesetzt • bei geeignet dicker LC-Schicht  90°-Drehung der Polarisationsebene  Licht kann zweiten Filter (90° verdreht) passieren • durch E-Feld werden Moleküle in Feldrichtung umgeordnet  keine Doppelbrechung  Licht kann zweiten Filter nicht passieren  Anzeige bleibt dunkel • Kontrast zu gering für brauchbare Anzeige 2. Bildschirmtechnologien – LCD / TFT Seite 8/12

11  Verdrehen der umschließenden Glasplatten
Proseminar Computergrafik SS 2002 Thema: Darstellung von Bildern  • 1971 entdeckt:  Verdrehen der umschließenden Glasplatten  schraubenförmige Verdrehung des Kristalls • Licht passt seine Polarisation der Verdrehung an • auch hier:  steuern der Lichtdurchlässigkeit durch verdrehte Filter und E-Feld • Kontrast trotzdem noch zu gering (3:1) 2. Bildschirmtechnologien – LCD / TFT Seite 9/12

12 • entwickeln sogenannter STN / DSTN Zellen  180° – 270° Verdrehung
Proseminar Computergrafik SS 2002 Thema: Darstellung von Bildern • entwickeln sogenannter STN / DSTN Zellen  180° – 270° Verdrehung • verbesserte Verdrehung der Polarisation  besserer Kontrast (15:1) • aber : verstärkt Farbverfälschungen • zweite Zelle mit entgegengesetzter Drehung  gleicht Farbveränderungen wieder aus • später Kompensationsfolien anstand einer zweiten Zelle  FSTN-Display verbesserter Kontrast (18:1)  stellen derzeit Spitze unter Passiv-Matrix-Anzeigen 2. Bildschirmtechnologien – LCD / TFT Seite 10/12

13 • Bildpunkte werden zeilenweise angesprochen
Proseminar Computergrafik SS 2002 Thema: Darstellung von Bildern • Bildpunkte werden zeilenweise angesprochen  elektrische Ladung liegt nur kurz für Umsteuerung eines Kristalls an • um Kontrast hoch zu halten  Verwendung „langsamer“ Kristalle  hohe Trägheit • Lösung: Aktiv-Matrix-Displays • aktive Bauelemente an Kreuzungspunkten der Ansteuerungsmatrix  Transistoren im Falle von TFT-Displays (Thin Film Transistor) 2. Bildschirmtechnologien – LCD / TFT Seite 11/12

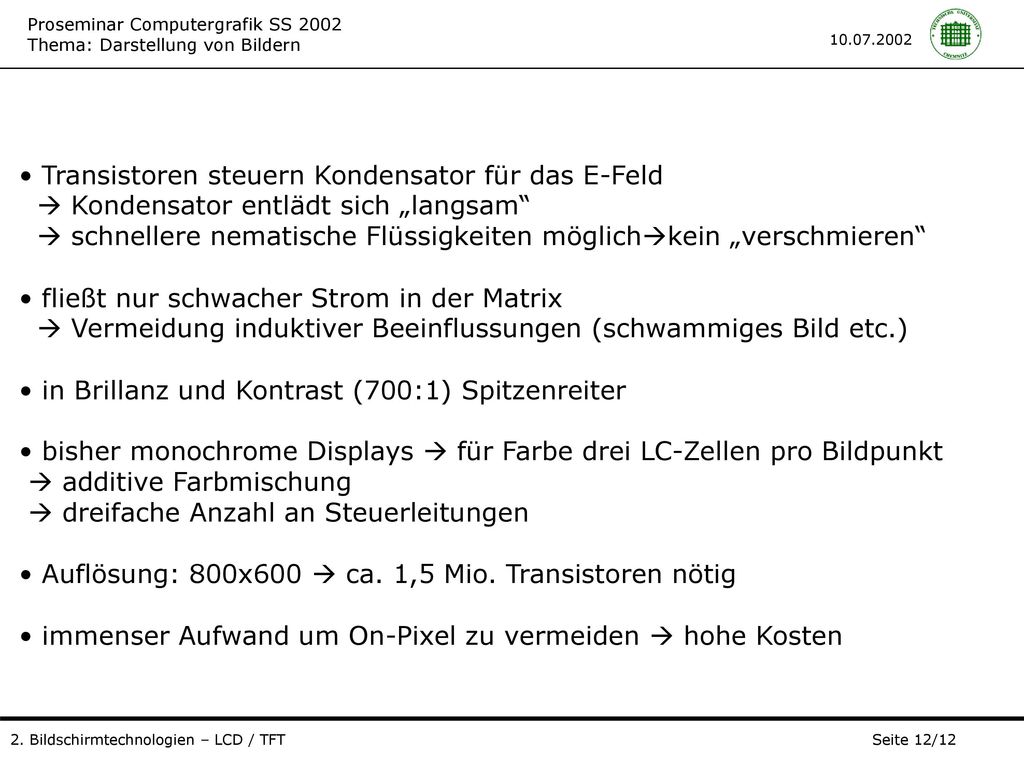

14 • Transistoren steuern Kondensator für das E-Feld
Proseminar Computergrafik SS 2002 Thema: Darstellung von Bildern • Transistoren steuern Kondensator für das E-Feld  Kondensator entlädt sich „langsam“  schnellere nematische Flüssigkeiten möglichkein „verschmieren“ • fließt nur schwacher Strom in der Matrix  Vermeidung induktiver Beeinflussungen (schwammiges Bild etc.) • in Brillanz und Kontrast (700:1) Spitzenreiter • bisher monochrome Displays  für Farbe drei LC-Zellen pro Bildpunkt  additive Farbmischung  dreifache Anzahl an Steuerleitungen • Auflösung: 800x600  ca. 1,5 Mio. Transistoren nötig • immenser Aufwand um On-Pixel zu vermeiden  hohe Kosten 2. Bildschirmtechnologien – LCD / TFT Seite 12/12

15 Proseminar Computergrafik SS 2002
Thema: Darstellung von Bildern 3. Quellen • / • Handbuch der Printmedien, Helmut Kipphan, Heidelberger Druckmaschinen AG • • 3. Quellen

16 Vielen Dank für Ihre Aufmerksamkeit!
Proseminar Computergrafik SS 2002 Thema: Darstellung von Bildern Vielen Dank für Ihre Aufmerksamkeit! Fragen / Kritik ?? Folien zum Download: Danke
