1
Renolit Ondex Produktschulung Prozess der biaxialen Reckung
2

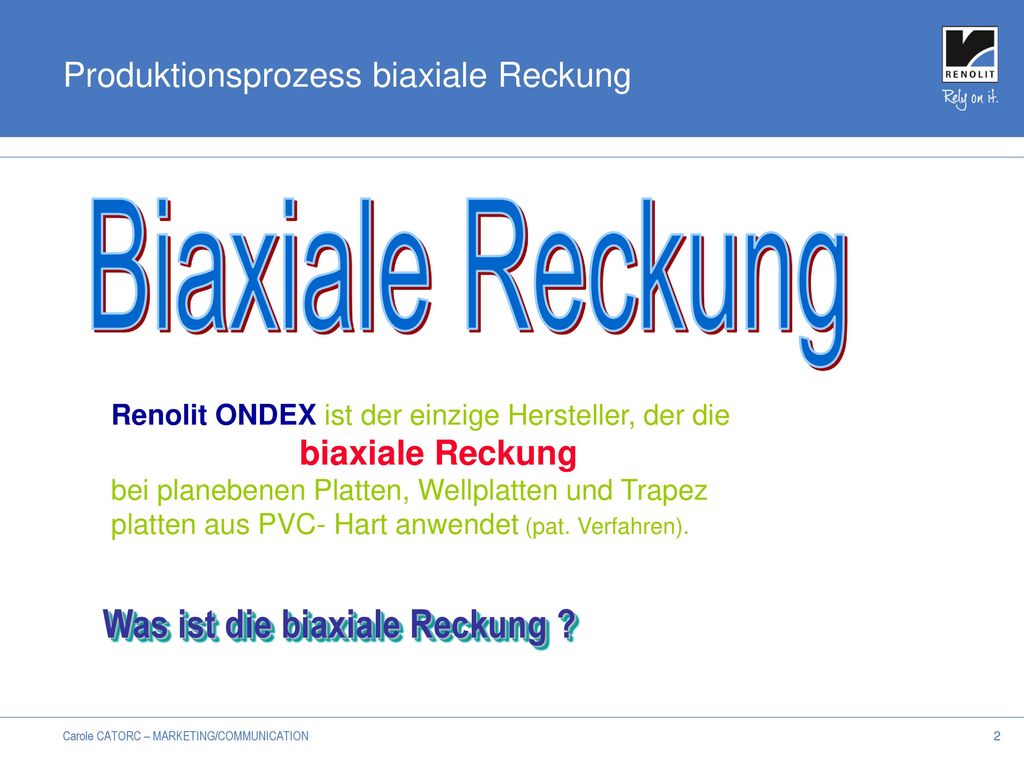

Produktionsprozess biaxiale Reckung
Renolit ONDEX ist der einzige Hersteller, der die biaxiale Reckung bei planebenen Platten, Wellplatten und Trapez platten aus PVC- Hart anwendet (pat. Verfahren). Was ist die biaxiale Reckung ? Carole CATORC – MARKETING/COMMUNICATION
3

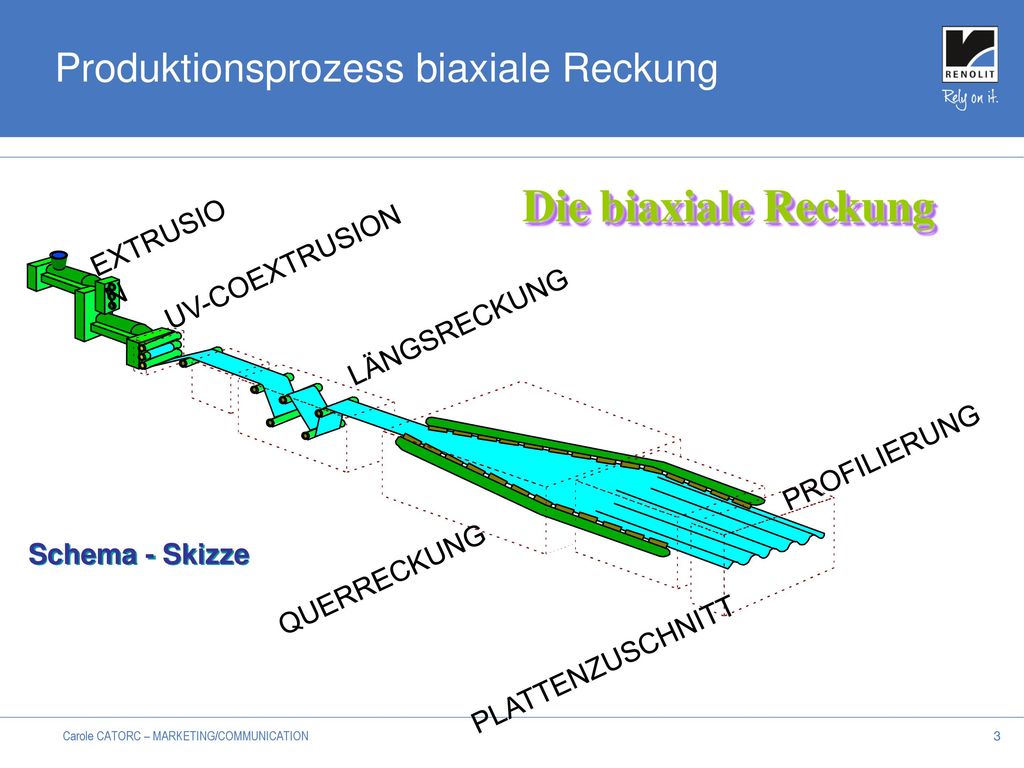

Produktionsprozess biaxiale Reckung
Die biaxiale Reckung Schema - Skizze EXTRUSION LÄNGSRECKUNG QUERRECKUNG PLATTENZUSCHNITT UV-COEXTRUSION PROFILIERUNG Carole CATORC – MARKETING/COMMUNICATION
4

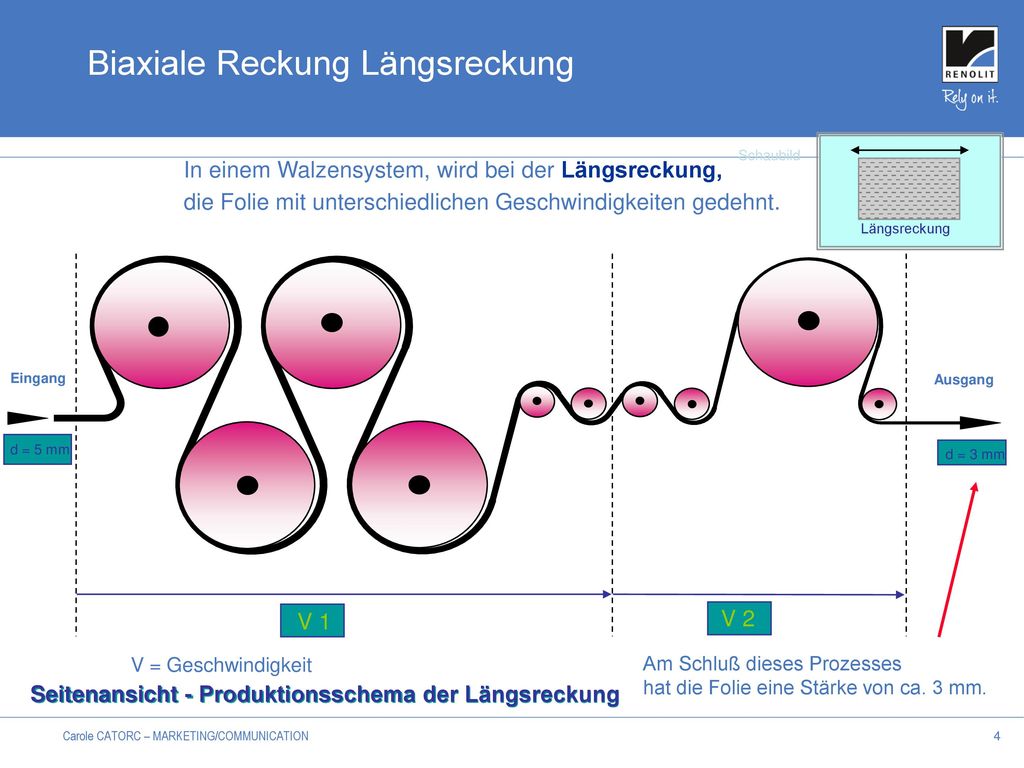

Biaxiale Reckung Längsreckung
Schaubild In einem Walzensystem, wird bei der Längsreckung, die Folie mit unterschiedlichen Geschwindigkeiten gedehnt. Längsreckung Eingang Ausgang d = 5 mm d = 3 mm V 1 V 2 V = Geschwindigkeit Am Schluß dieses Prozesses hat die Folie eine Stärke von ca. 3 mm. Seitenansicht - Produktionsschema der Längsreckung Carole CATORC – MARKETING/COMMUNICATION
5

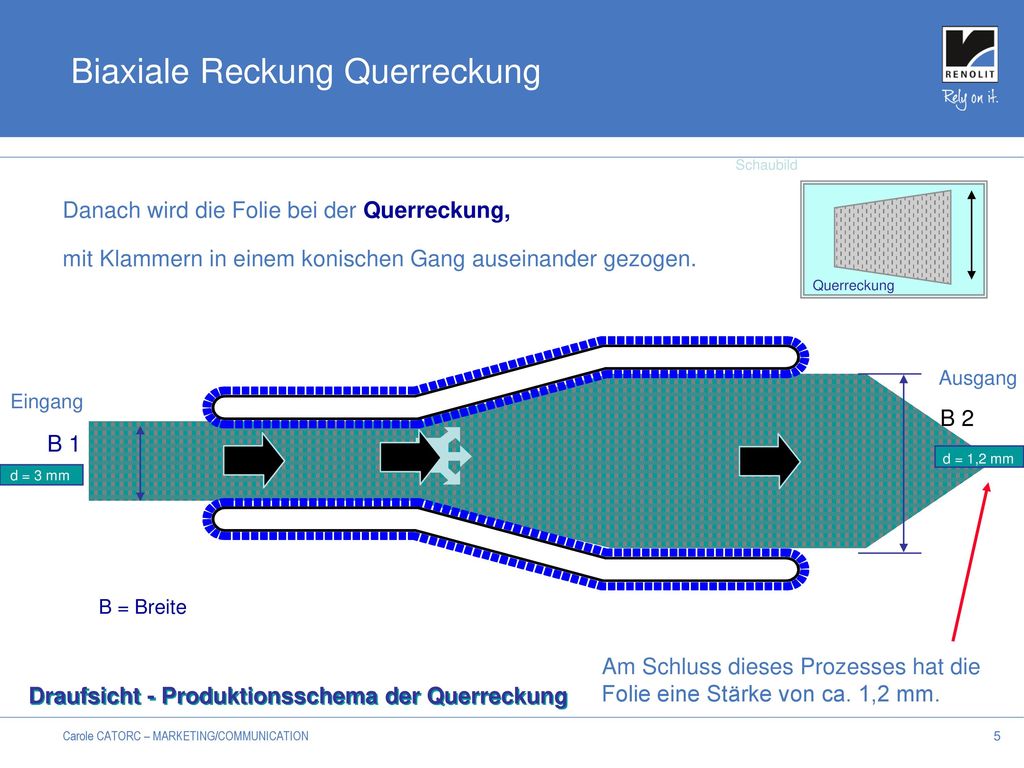

Biaxiale Reckung Querreckung
Schaubild Danach wird die Folie bei der Querreckung, mit Klammern in einem konischen Gang auseinander gezogen. Querreckung Ausgang Eingang B 2 B 1 d = 3 mm d = 1,2 mm B = Breite Am Schluss dieses Prozesses hat die Folie eine Stärke von ca. 1,2 mm. Draufsicht - Produktionsschema der Querreckung Carole CATORC – MARKETING/COMMUNICATION
6
Profilierung ..... und viele andere Profilformen mehr !
Nach der biaxialen Reckung erfolgt die gewünschte Profilierung und der Plattenzuschnitt. ..... und viele andere Profilformen mehr ! Carole CATORC – MARKETING/COMMUNICATION
7

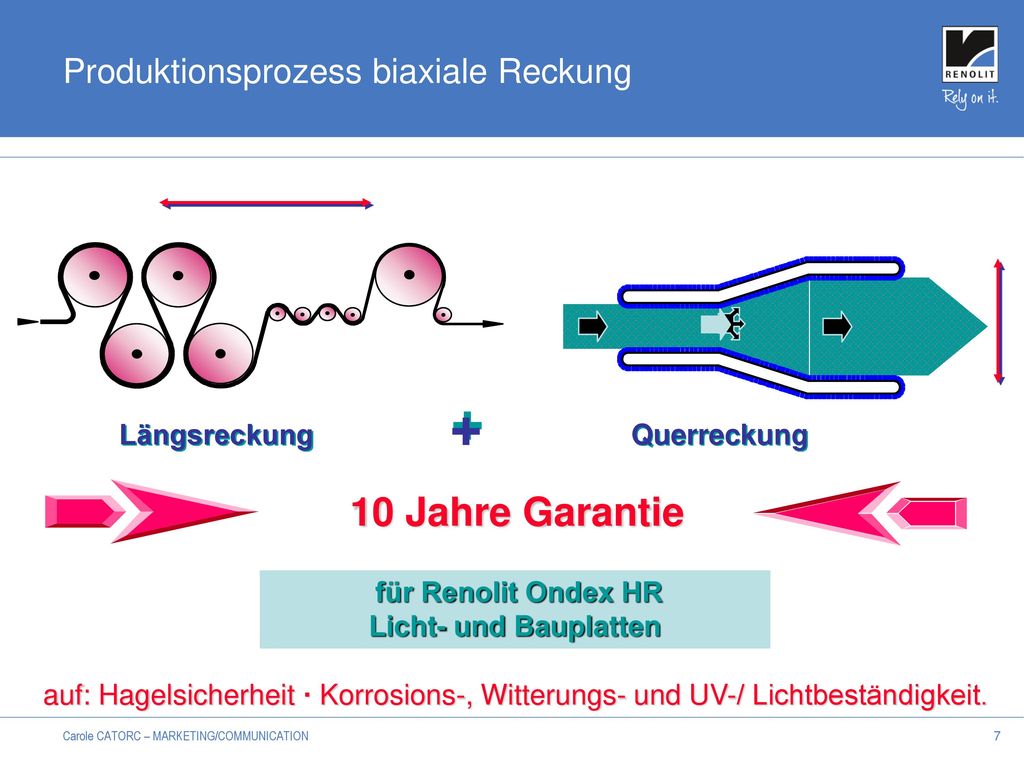

Produktionsprozess biaxiale Reckung
Längsreckung Querreckung 10 Jahre Garantie für Renolit Ondex HR Licht- und Bauplatten auf: Hagelsicherheit · Korrosions-, Witterungs- und UV-/ Lichtbeständigkeit. Carole CATORC – MARKETING/COMMUNICATION
