1 Übertragungselemente in Maschinen
Mit einem Klick auf den roten Pfeil gelangst du zur nächsten Folie

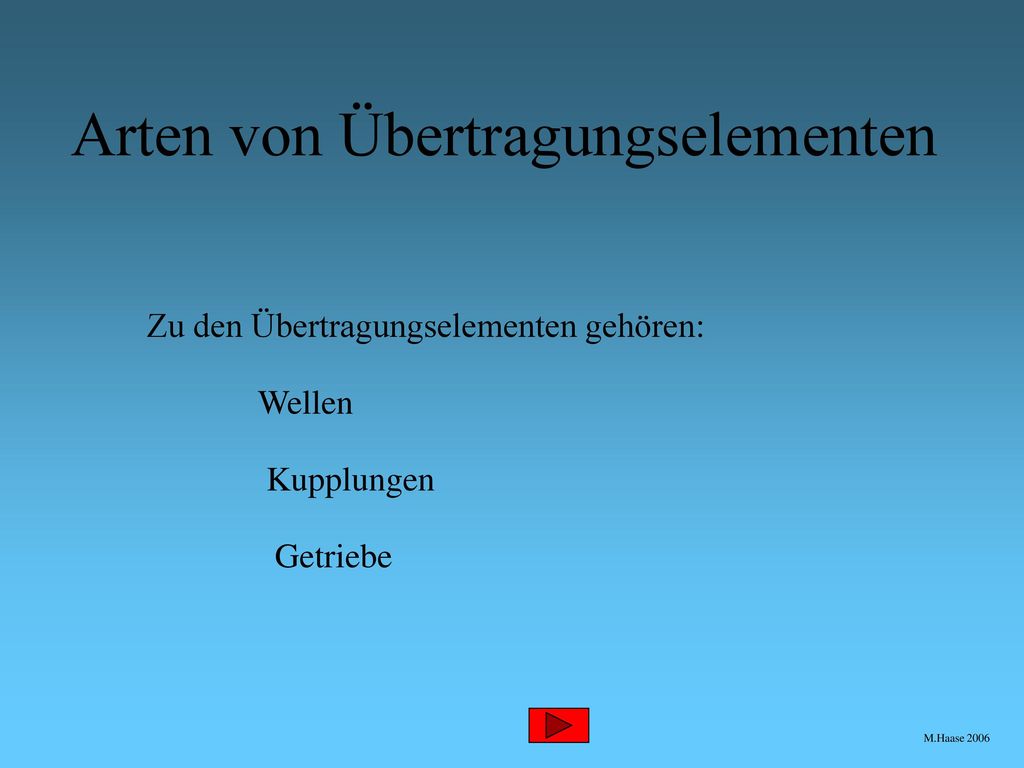

2 Arten von Übertragungselementen
Zu den Übertragungselementen gehören: Wellen Kupplungen Getriebe

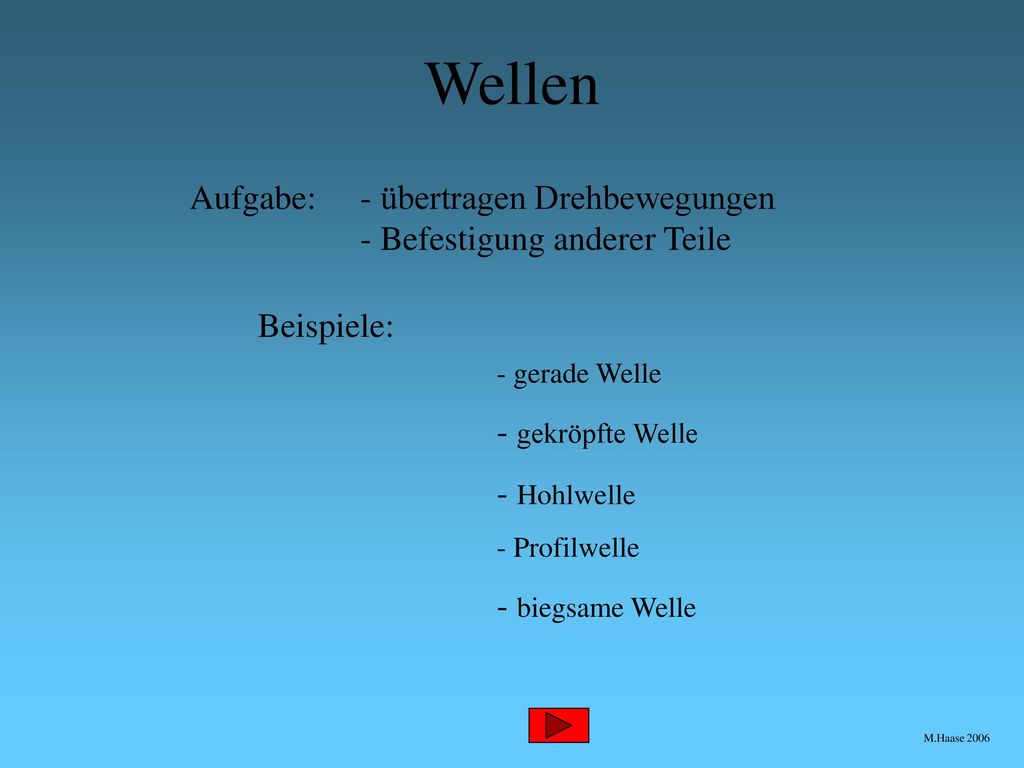

3 Wellen Aufgabe: - übertragen Drehbewegungen - Befestigung anderer Teile Beispiele: gerade Welle gekröpfte Welle Hohlwelle Profilwelle biegsame Welle

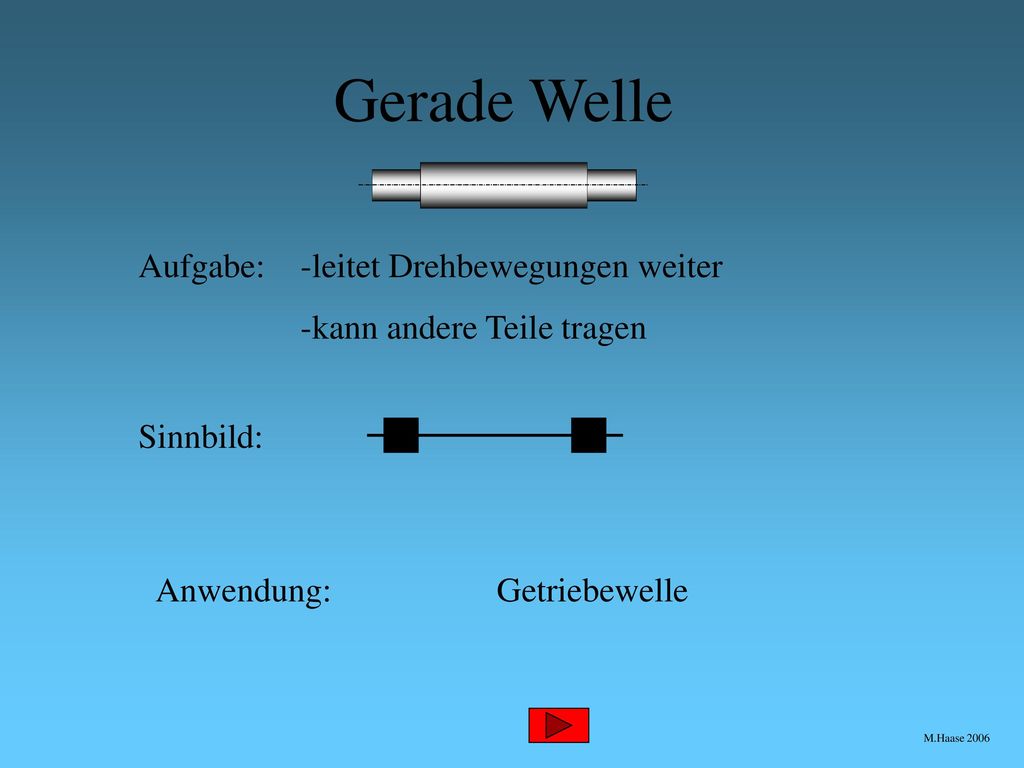

4 Gerade Welle Aufgabe: -leitet Drehbewegungen weiter
-kann andere Teile tragen Sinnbild: Anwendung: Getriebewelle

5 Gekröpfte Welle Aufgabe:
Formt kreisförmige Bewegungen in gerade Bewegungen um (und umgekehrt) Sinnbild: Anwendung: Kurbelwelle in Fahrzeugen

6 Hohlwelle -Durchlass oder Aufnahme anderer Teile -Masseverringerung
Aufgabe: Sinnbild: Anwendung: -Kardanwelle an Fahrzeugen -Spindeln an Werkzeugmaschinen

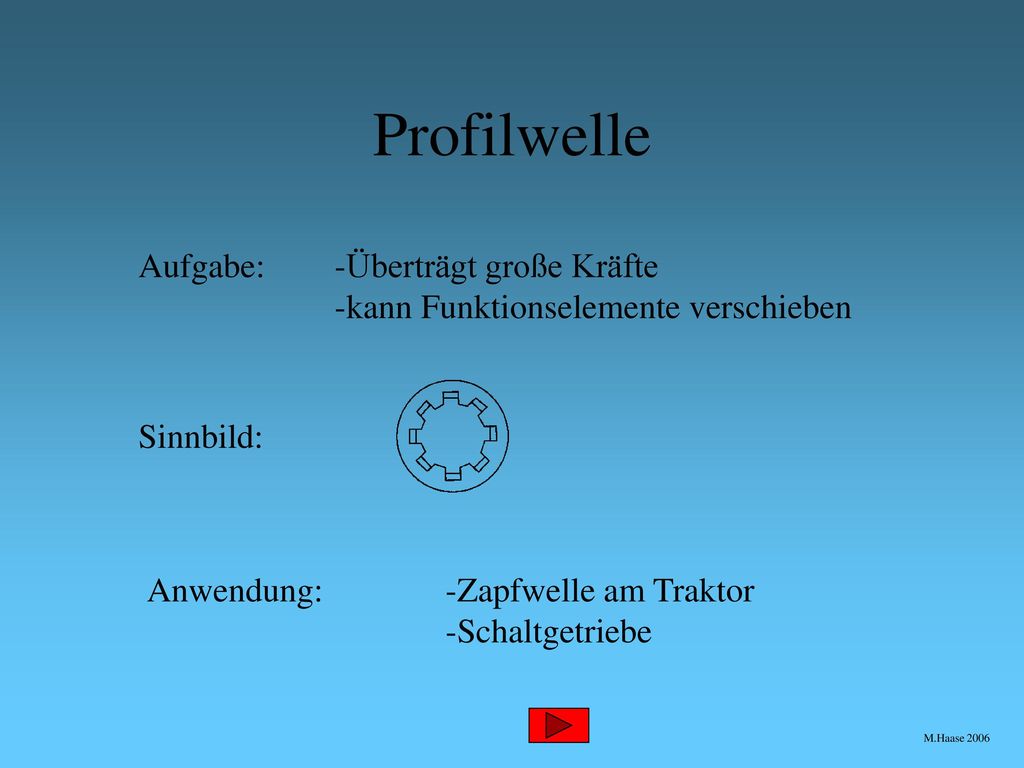

7 Profilwelle Aufgabe: -Überträgt große Kräfte -kann Funktionselemente verschieben Sinnbild: Anwendung: -Zapfwelle am Traktor -Schaltgetriebe

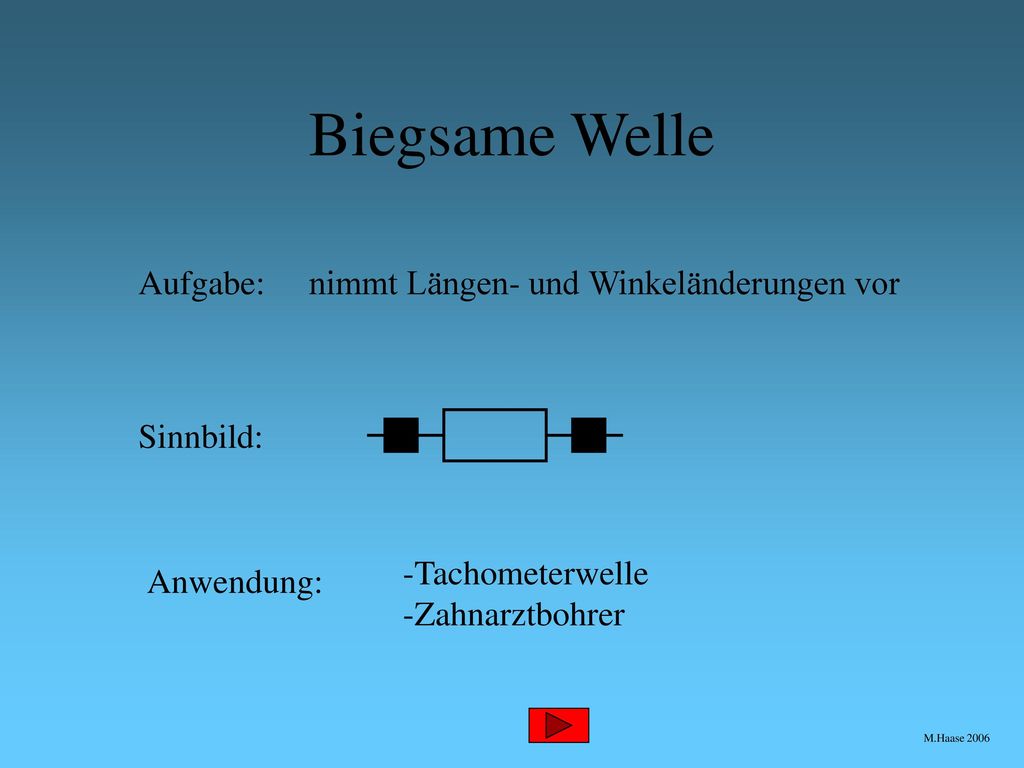

8 Biegsame Welle Aufgabe: nimmt Längen- und Winkeländerungen vor
Sinnbild: -Tachometerwelle -Zahnarztbohrer Anwendung:

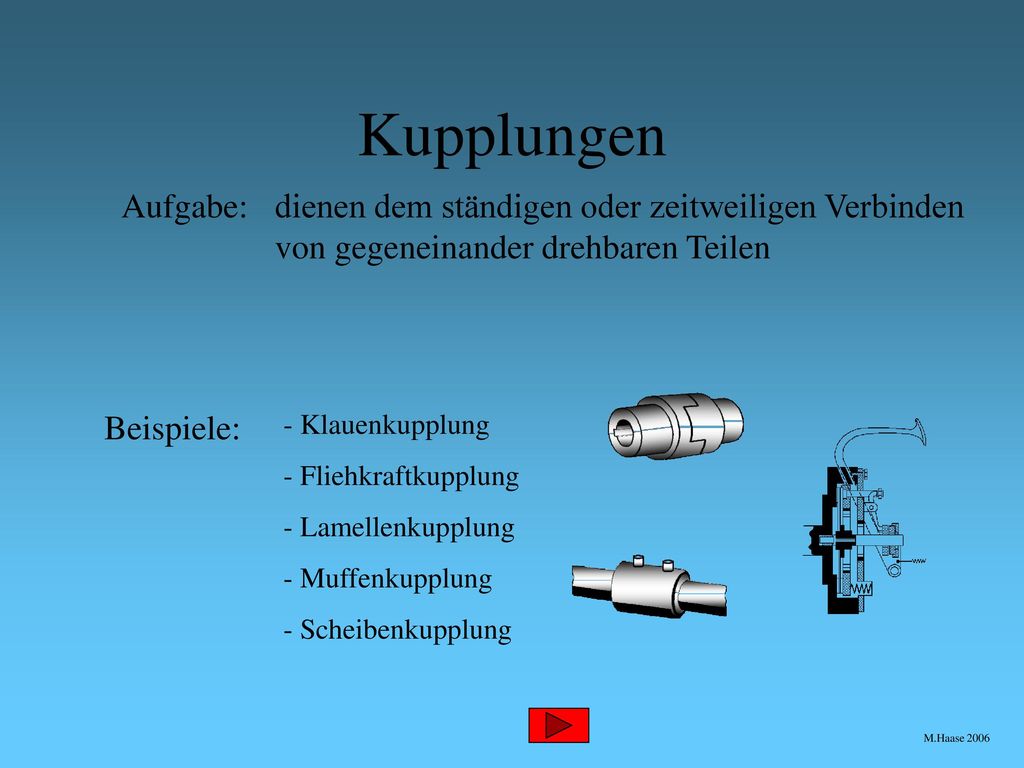

9 Kupplungen Aufgabe: dienen dem ständigen oder zeitweiligen Verbinden von gegeneinander drehbaren Teilen Beispiele: Klauenkupplung Fliehkraftkupplung Lamellenkupplung Muffenkupplung Scheibenkupplung

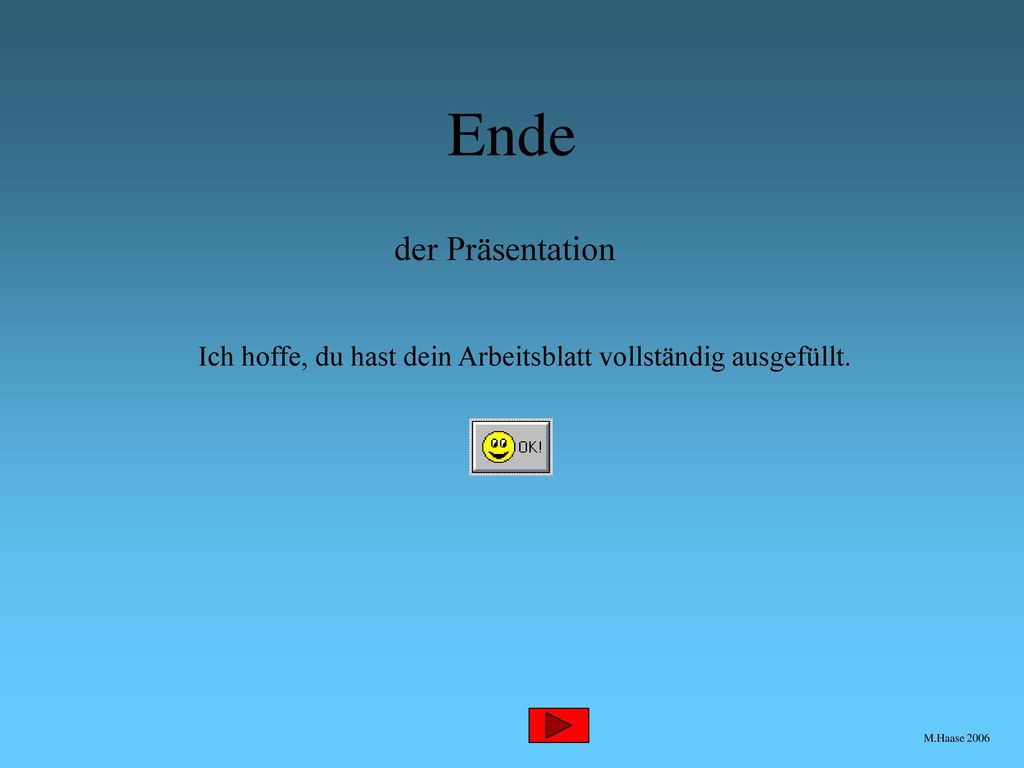

10 Ende der Präsentation Ich hoffe, du hast dein Arbeitsblatt vollständig ausgefüllt.
