1 Eine Alternative zum Dieselaggregat
Twister®S1 Eine Alternative zum Dieselaggregat 1

2 Was ist ein Twister® S1 ? Generator mit vom allg. Netz unabhängiger Antriebsmaschine  Umformer mit Gleichstrommotor Anlagenbeschreibung Der Twister® S1 ist eine Sicherheitsstromversorgung für Versorgungseinrichtungen für Sicherheitszwecke (das schließt natürlich nicht aus, dass der Twister® S1 auch als Ersatzstromversorgungsanlage eingesetzt werden kann). Der Twister® S1 besteht im wesentlichen aus einem Umformer, mit einem fremderregten Gleichstrom-Nebenschlussmotor und einem Synchrongenerator, einer Batterieanlage und einem Steuerschrank und versorgt die Verbraucher im Anlaufbetrieb. Die Anlaufzeit, einschließlich der Lastübernahme und somit die Unterbrechungszeit ist kleiner 1 s. Damit ist auch die Versorgung von Sicherheitsbeleuchtungsanlagen, die eine Umschaltzeit kleiner als 1 Sekunde erfordern z. B. für Versammlungsstätten, möglich. Die Energiequelle, eine Hochleistungsbatterie besteht aus Batterien, die den Anforderungen aus DIN EN (VDE 0510 Teil 2): entsprechen. Durch einen Konstantspannungsgleichrichter mit I/U Ladekennlinie erfolgt die Ladung gemäß DIN VDE 0108 Teil 1: bzw. DIN EN (VDE 0558 Teil 508): Im Steuerschrank sind alle für die Funktion der Anlage notwendigen Anlagenteile, wie Netzüber-wachung, Umformersteuerung sowie die Umschalteinrichtung und, optional, die Steuerung der Ver-braucher und die Abgänge enthalten. Die Anlage wird platzsparend in Schaltschränken aufgebaut. Vom allgemeinen Netz unabhängige Energiequelle  Batterie 2

3 Zugelassene Stromquellen für Sicherheitszwecke
Zulässige Stromquellen für Sicherheitszwecke gemäß DIN VDE 0100 Teil 560 Akkumulatorenbatterien Generatoren, deren Antriebsmaschine unabhängig von der allg. Stromversorgung ist Primärelemente eine zweite unabhängige Netzeinspeisung -          Akkumulatorenbatterien. In DIN EN (VDE 0510 Teil 2): sind die Anforderungen an Akkumulatoren definiert. -          Generatoren, deren Antriebsmaschine unabhängig von der allg. Stromversorgung ist. In DIN VDE (VDE 0108 Teil1): wurden Stromerzeugungsaggregate definiert und für die Anforderungen an Generatoren auf DIN 6280 Teil: 02/83 verwiesen. Diese Norm ist z.T. durch DIN ISO abgelöst und um DIN ISO ergänzt worden. -          Primärelemente -          Eine zweite unabhängige Netzeinspeisung, wobei gem. DIN VDE (VDE 0100 Teil 560): sichergestellt sein muss, dass nicht beide Einspeisungen gleichzeitig ausfallen können. D.h., was praktisch nicht vorkommt, sie müssen netztechnisch entkoppelt sein. (Primärelemente und die zweite Einspeisung kommen i.d.R. nicht in Frage) Gemäß DIN VDE (VDE 0100 Teil 560): darf, wenn nur eine einzige Stromquelle für Sicherheitszwecke vorhanden ist, diese nicht für andere Zwecke verwendet werden. Das steht im Widerspruch zur DIN VDE 0108 Teil 1: Dem deutschen Antrag, wonach bei ausreichend dimensionierter Leistung auch die Versorgung anderer Verbrauchsmittel zulässig ist, wurde mittlerweile beim IEC zugestimmt. 3

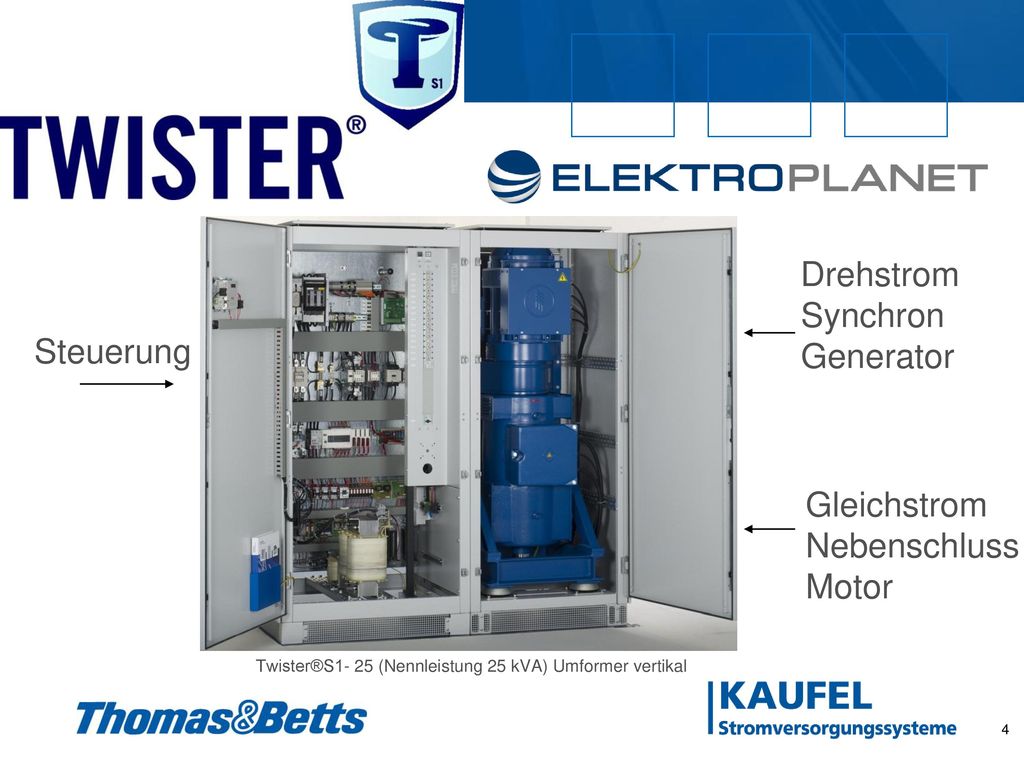

4 Twister®S1- 25 (Nennleistung 25 kVA) Umformer vertikal
Drehstrom Synchron Generator Steuerung Gleichstrom Nebenschluss Motor Der Twister® S1 besteht im wesentlichen aus einem Umformer, mit einem fremderregten Gleichstrom-Nebenschlussmotor und einem Synchrongenerator, einer Batterieanlage und einem Steuerschrank und versorgt die Verbraucher im Anlaufbetrieb. Die Anlaufzeit, einschließlich der Lastübernahme und somit die Unterbrechungszeit ist kleiner 1 s. Damit ist auch die Versorgung von Sicherheitsbeleuchtungsanlagen, die eine Umschaltzeit kleiner als 1 Sekunde erfordern z. B. für Versammlungsstätten, möglich. Die Energiequelle, eine Hochleistungsbatterie besteht aus Batterien, die den Anforderungen aus DIN EN (VDE 0510 Teil 2): entsprechen. Durch einen Konstantspannungsgleichrichter mit I/U Ladekennlinie erfolgt die Ladung gemäß DIN VDE 0108 Teil 1: bzw. DIN EN (VDE 0558 Teil 508): Im Steuerschrank sind alle für die Funktion der Anlage notwendigen Anlagenteile, wie Netzüberwachung, Umformersteuerung sowie die Umschalteinrichtung und, optional, die Steuerung der Verbraucher und die Abgänge enthalten. Die Anlage wird platzsparend in Schaltschränken aufgebaut. Funktionsbeschreibung Der Steuerschrank des Twister® S1 wird aus dem Netz des Verteilungsnetzbetreibers (VNB) direkt über einen Abgang aus der Niederspannungshauptverteilung (NSHV) eingespeist. Diese Einspeisung versorgt gleichzeitig die Verbraucher, die Ladeeinrichtung sowie die Steuerung des Twister® S1. Die Verbraucher werden im Normalbetrieb durch den Twister® S1, aus dem Netz des VNB versorgt. Fällt dieses Netz aus bzw. sinkt die Spannung unter 15% der Nennspannung ab, läuft der Umformer des Twister® S1 an, also Batteriebetrieb, und versorgt alle Verbraucher innerhalb 1 s, gerechnet ab Netzausfall, aus dem Generator. Die Verbraucher können, je nach Erfordernis, auch zeitverzögert zu- bzw. abgeschaltet werden. Nach Netzwiederkehr versorgt der Umformer die Verbraucher noch für weitere 3 Minuten und schaltet somit die Verbraucher erst nach der Stabilisierung des VNB-Netzes wieder zurück. Twister®S1- 25 (Nennleistung 25 kVA) Umformer vertikal 4

5 Twister® S1 Alternative zum (Diesel-)Aggregat
Nennbetriebsdauer 5 min bis zu ca. 3 h (Größe der Batterie) im Teillast-/Leerlaufbetrieb bis ca h möglich Verbraucherleistungen bis 300 kVA bei Staffelung bis ca. 400 kVA installierte Leistung (z.B. gestaffelte Evakuierungsfahrten der Aufzüge) Lastübernahme innerhalb < 1 s 5

6 Netzbetrieb Bei Bedarf kurz die Funktion erklären
Energiefluß im Normalbetrieb zeigen 6

7 Batteriebetrieb Energiefluß bei Netzausfall zeigen 7

8 Typische Verbraucher Personenaufzüge (Evakuierung) ca min Staffelung sehr gut möglich RWA-Anlagen ca. 90 min Brandschutzklappen, -tore und –türen ca min Sprinklerpumpen ca. 40 min Druckerhöhungsanlagen ca. 90 min Lüftungsanlagen ca. 90 min Sicherheitsbeleuchtung 1-3 Stunden 8

9 Vorzüge des Twister® S1 Abgasfrei, sauber
flexibler Einsatzort (elektrischer Betriebsraum) lärm- und vibrationsarm beste Regeleigenschaften Lastübernahme in < 1 s netzsynchrone Rückschaltung geringste Wartungskosten hohe Kurzschlussströme ermöglichen einfachen Netzaufbau Anmerkung zum Thema Wartung: Wegfall des bei Aggregaten notwendigen monatl. Dieselprobelaufs unter Last 9

10 Typische Einsatzorte Innenstadt / Fußgängerzone
modernisierte oder denkmalgeschützte Gebäude hohe Gebäude Hotels Einkaufscenter Arztpraxen / Tageskliniken in unmittelbarer Nähe zum Verbraucher 10
