VERSTÄRKEN UND INSTANDSETZEN VON BETONKONSTRUKTIONEN
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL NACH DEM HOCHWASSER VOM AUGUST 2005 Hofrat DDipl.-Ing. Martin Aschaber Dipl.-Ing. Hermann Hintringer Baurat h.c. Dipl.-Ing. Peter Kirsch em.Univ.Prof. Baurat h.c. Dr. Manfred Wicke DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
2
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
Deutschland Österreich Innsbruck Paznaun Italien DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
3
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
4
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
DAS HOCHWASSER VOM AUGUST 2005 DIE ABMESSUNGEN DER BEIDEN BRÜCKEN DIE SCHÄDEN AN BEIDEN BRÜCKEN DIE INSTANDSETZUNG DER HOLDERNACHBRÜCKE LEHREN FÜR ZUKÜNFTIGE BRÜCKEN DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
5
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
DAS HOCHWASSER VOM WAR ETWA EIN HQ 5000 DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
6
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
HOLDERNACHBRÜCKE ULMICHBRÜCKE DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
7
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
ERROSION DER PAZNAUNSTRAßE ULMICHBRÜCKE HANGRUTSCHUNGEN DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
8
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
DIE ABMESSUNGEN DER BRÜCKEN HOLDERNACHBRÜCKE, BAUJAHR 1981 ULMICHBRÜCKE, BAUJAHR 1987 DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
9
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
ZUSTAND DER ULMICHBRÜCKE DREI TAGE NACH DEM HOCHWASSER DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
10
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
UNTERSPÜLTES UND ABGESUNKENES WIDERLAGER UNTERWASSER (KAPPL) 1,40 m 0,90 m DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
11
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL

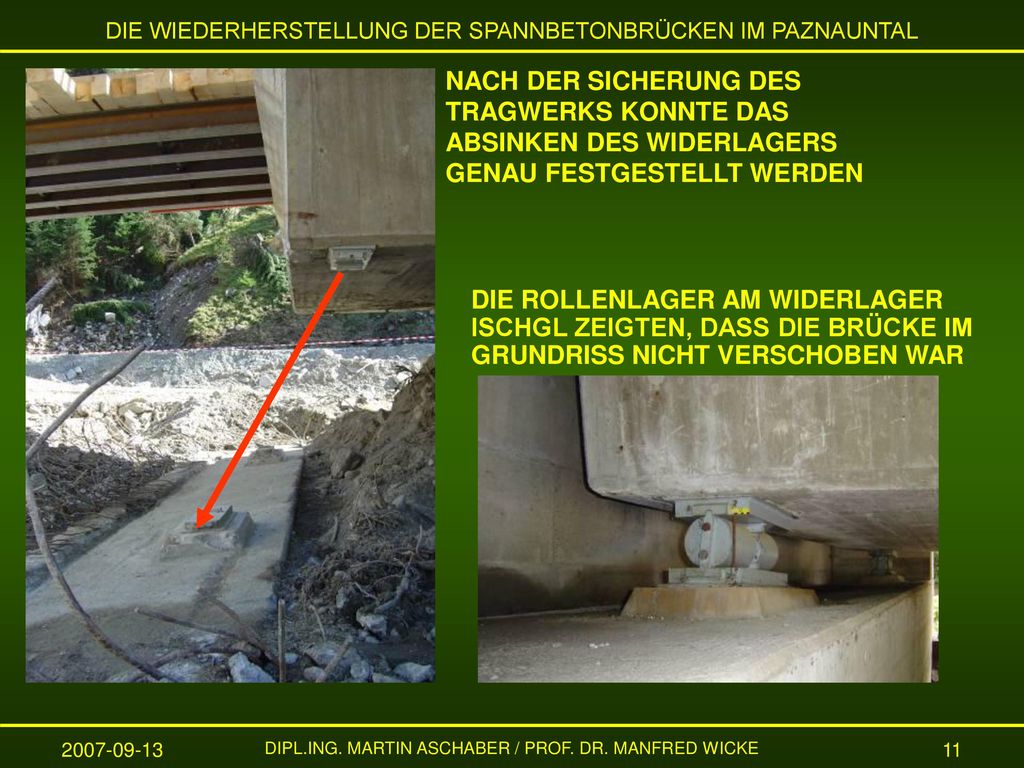

NACH DER SICHERUNG DES TRAGWERKS KONNTE DAS ABSINKEN DES WIDERLAGERS GENAU FESTGESTELLT WERDEN DIE ROLLENLAGER AM WIDERLAGER ISCHGL ZEIGTEN, DASS DIE BRÜCKE IM GRUNDRISS NICHT VERSCHOBEN WAR DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
12
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
HOLDERNACHBRÜCKE AM WIDERLAGER SEE WIDERLAGER KAPPL DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
13
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL

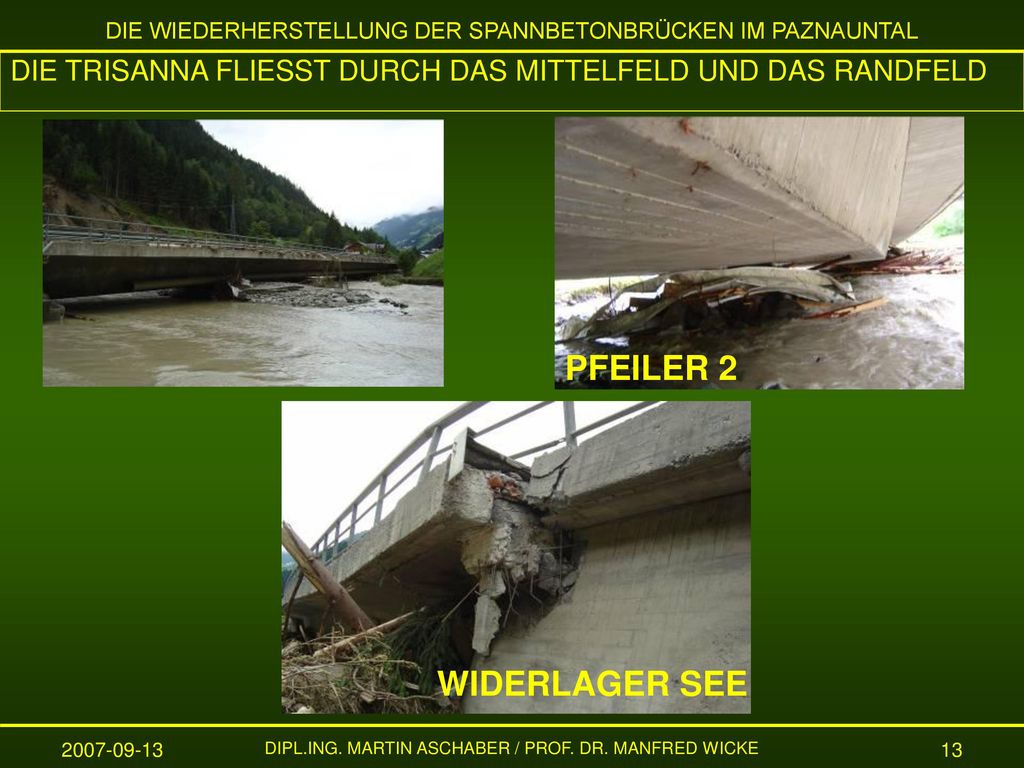

DIE TRISANNA FLIESST DURCH DAS MITTELFELD UND DAS RANDFELD PFEILER 2 WIDERLAGER SEE DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
14
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
VERSCHIEBUNGEN DER ACHSE DER HOLDERNACHBRÜCKE 4 3 2 1 19 29 69 cm VERTIKAL KAPPL SEE 44 69 cm 15 HORIZONTAL DER ENDQUERSCHNITT IN ACHSE 1 HAT SICH UM ca 5% VERDREHT DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
15
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
SOFORTMASSNAHMEN ZUR LAGESICHERUNG DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
16
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
Betonlieferung über das Idjoch (2400m) DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
17
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
DER SCHADEN AM PFEILER 2 DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
18
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
DIE BRUCHSTELLE DES PFEILERS 2 DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
19
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL

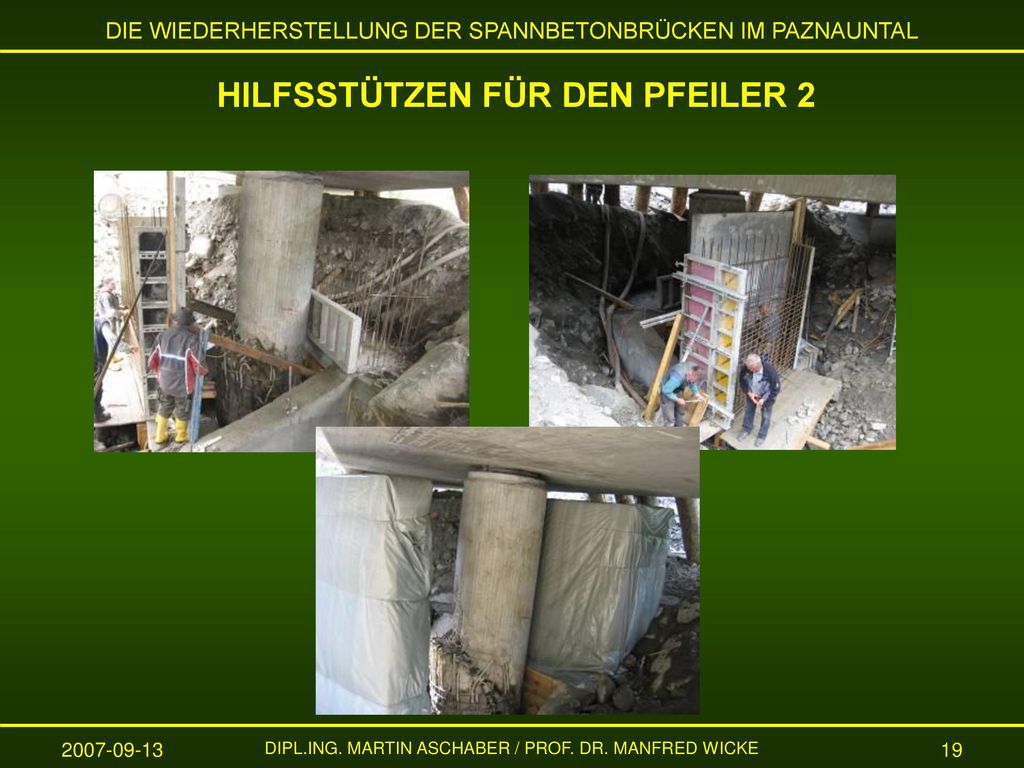

HILFSSTÜTZEN FÜR DEN PFEILER 2 DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
20
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
HEBEN AM WIDERLAGER QUERVERSCHIEBEN HILFSBRÜCKE ARBEITSRAUM NEUES WIDERLAGER DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
21
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
VERSCHIEBENDES TRAGWERKS AM PFEILER 2 DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
22
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
DIE WIEDERHERGESTELLTEN BRÜCKEN ULMICHBRÜCKE HOLDERNACHBRÜCKE DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
23
DIE WIEDERHERSTELLUNG DER SPANNBETONBRÜCKEN IM PAZNAUNTAL
LEHREN FÜR ZUKÜNFTIGE BRÜCKEN IM NAHBEREICH VON ALPINEN BÄCHEN UND FLÜSSEN KANN BEI WICHTIGEN BAUTEN AUF EINE TIEFGRÜNDUNG NICHT VERZICHTET WERDEN. DAS HUNDERTJÄHRLICHE HOCHWASSER IST NUR EIN RICHTWERT. MÖGLICHE FLUSSBETTVERLAGERUNGEN UND AUFLANDUNGSEFFEKTE SIND BEI DER PLANUNG VON BRÜCKEN UND SCHUTZBAUTEN EINZUBEZIEHEN. EINE GEODÄTISCHE NULLMESSUNG ZU NUTZUNGSBEGINN MIT AUSREICHENDER DOKUMENTATION IST EINE UNVERZICHTBARE GRUNDLAGE FÜR SPÄTERE BEURTEILUNGEN UND INSTANDSETZUNGEN. VIELEN DANK FÜR IHRE AUFMERKSAMKEIT DIPL.ING. MARTIN ASCHABER / PROF. DR. MANFRED WICKE
