1 Syntaxdiagramme

2 Sequenz: Alternative: Iteration: Rekursion:
Definition Mit Hilfe von Syntaxdiagrammen lassen sich Wörter über dem Alphabet der Terminalsymbole herleiten. Eine Herleitung besteht dabei aus einer Folge von Umformungen eines Ausdrucks entlang der Wege durch die Syntaxdiagramme mit dem Ziel, die Nichtterminalsymbole letztlich alle durch Terminalsymbole zu ersetzen. Die Verbindung von Terminal- und Nichtterminalsymbolen mit Hilfe von Pfeilen lässt folgende Konstruktionsmuster erkennen: Sequenz: Alternative: Iteration: Rekursion:

3 Sequenz

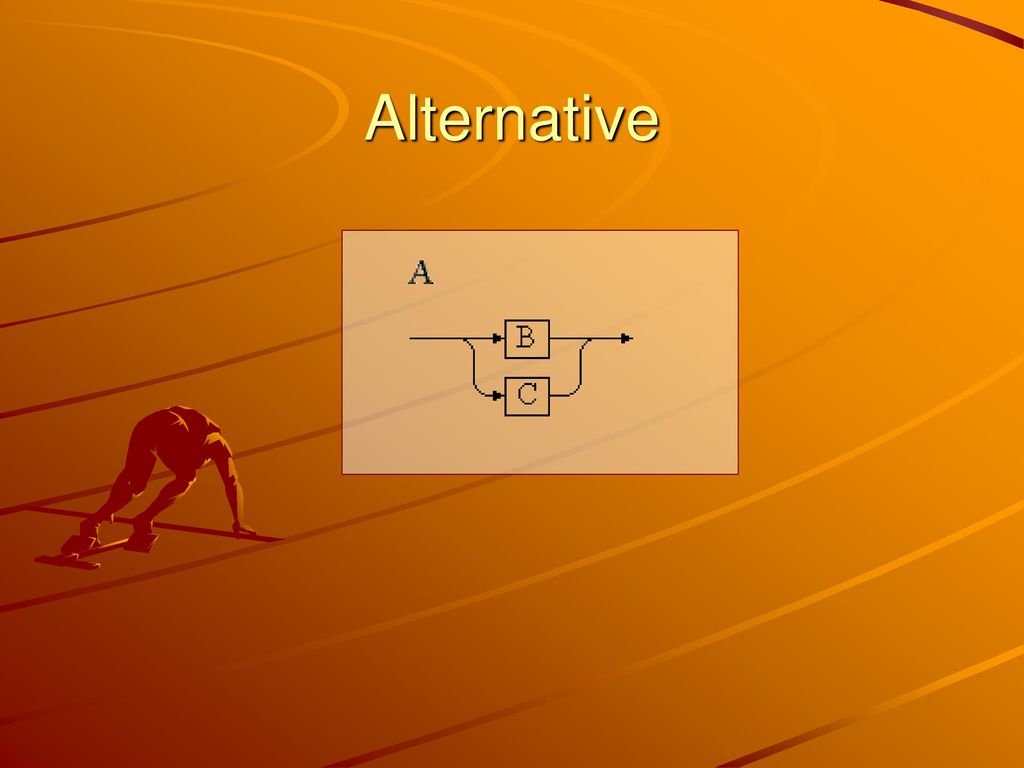

4 Alternative

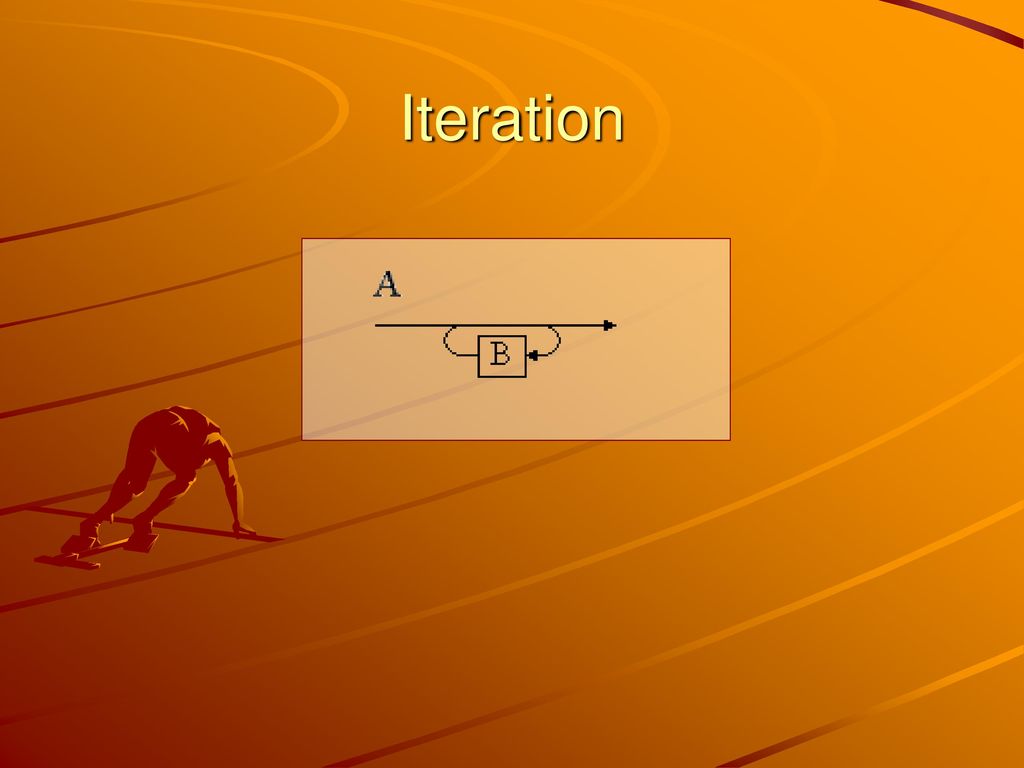

5 Iteration

6 Rekursion

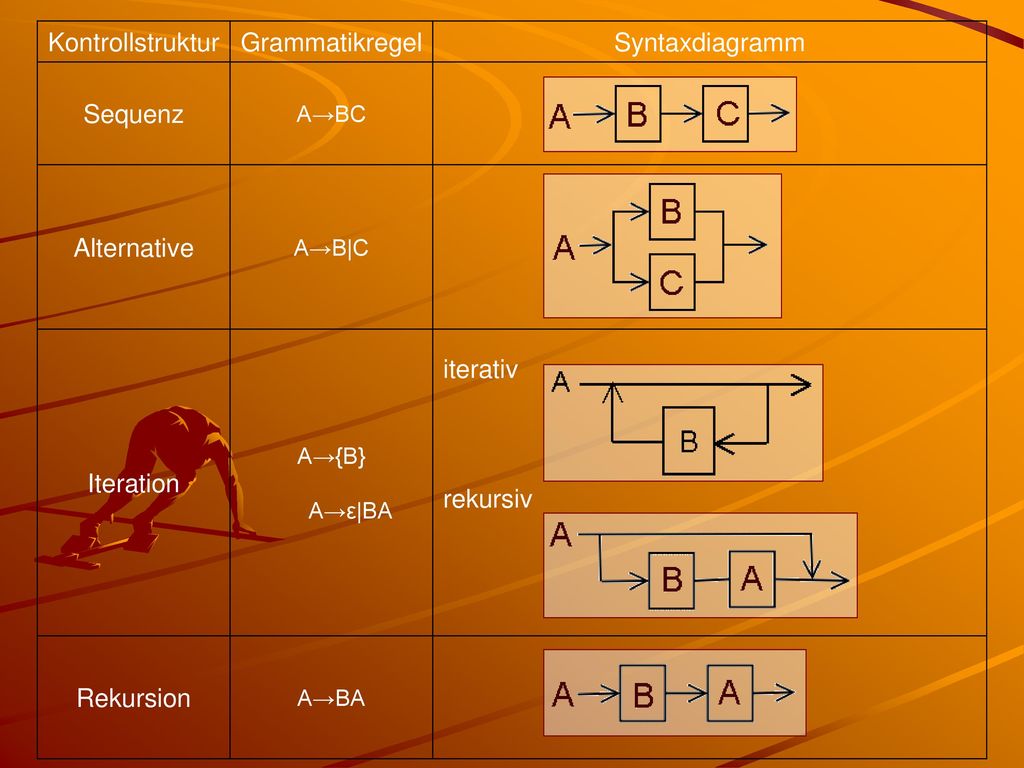

7 Kontrollstruktur Grammatikregel Syntaxdiagramm Sequenz Alternative
A→BC                                                                        Alternative A→B|C                                                                    Iteration A→{B} A→ε|BA iterativ                                            rekursiv                                             Rekursion A→BA

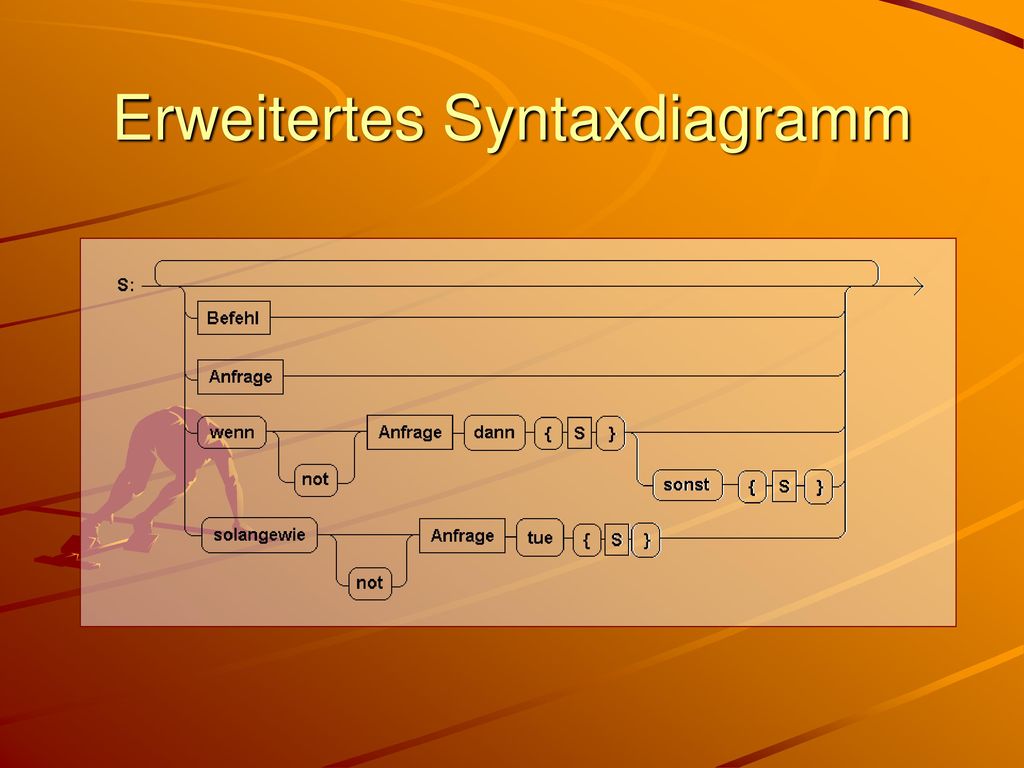

8 Erweitertes Syntaxdiagramm

9 Tabellenänderung in Oracle

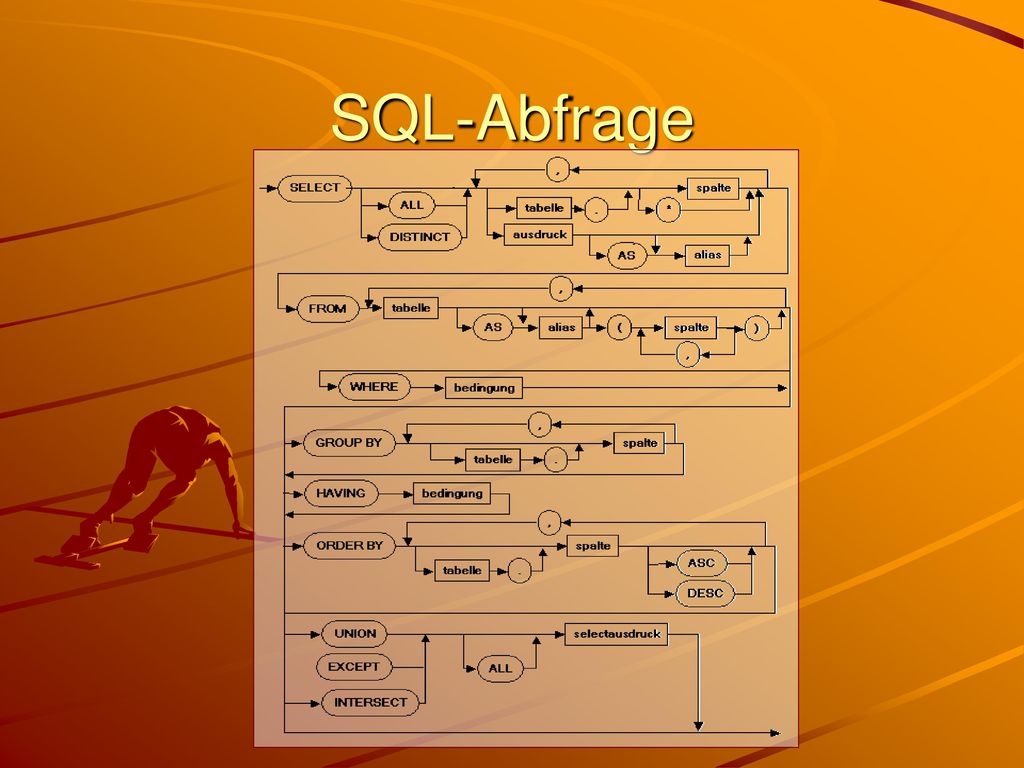

10 SQL-Abfrage
