Truppausbildung Teil 1 Grundausbildungslehrgang

Präsentation zum Thema: "Truppausbildung Teil 1 Grundausbildungslehrgang"—  Präsentation transkript:

1 Truppausbildung Teil 1 Grundausbildungslehrgang
Ausbildungshilfe für den Ausbildungsabschnitt Fahrzeugkunde

2 Ausbildungsorganisation
Thema: Fahrzeugkunde Theoretische Ausbildung Praktische Ausbildung Grundlagen der Feuerwehrfahrzeugnormung Einteilung der Feuerwehrfahrzeuge Begriffsbestimmungen Erkennungsmerkmale Beladung Stand 01. Februar 2006, Version 3.0

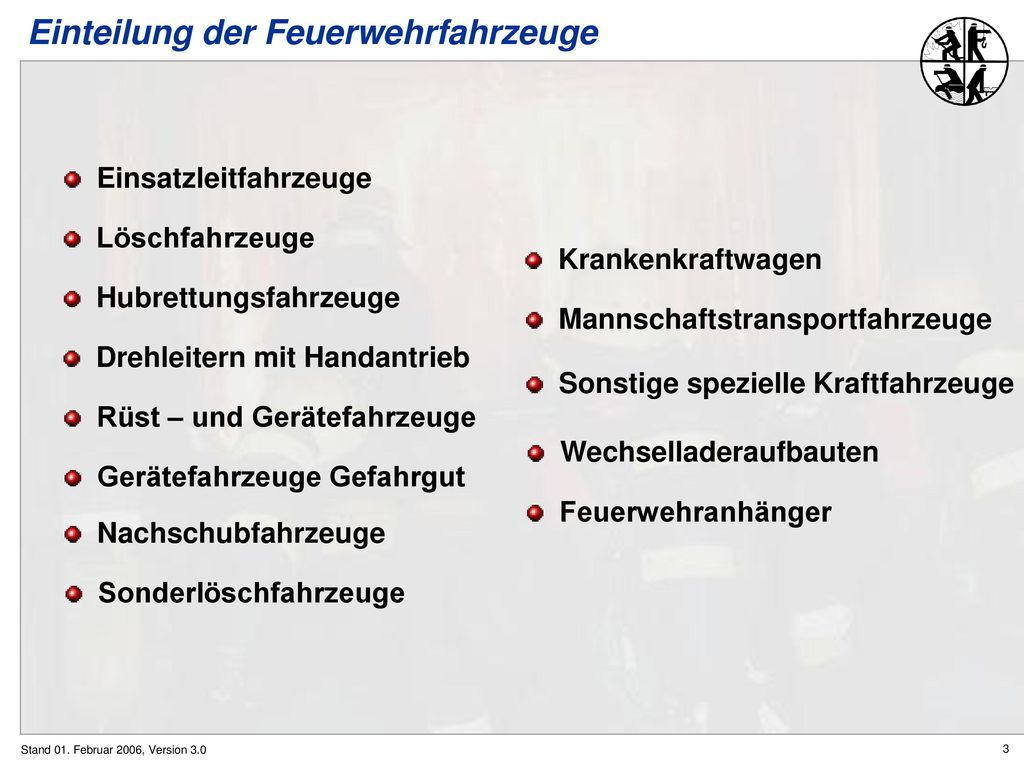

3 Einteilung der Feuerwehrfahrzeuge
Einsatzleitfahrzeuge Löschfahrzeuge Krankenkraftwagen Hubrettungsfahrzeuge Mannschaftstransportfahrzeuge Drehleitern mit Handantrieb Sonstige spezielle Kraftfahrzeuge Rüst – und Gerätefahrzeuge Wechselladeraufbauten Gerätefahrzeuge Gefahrgut Feuerwehranhänger Nachschubfahrzeuge Sonderlöschfahrzeuge Stand 01. Februar 2006, Version 3.0

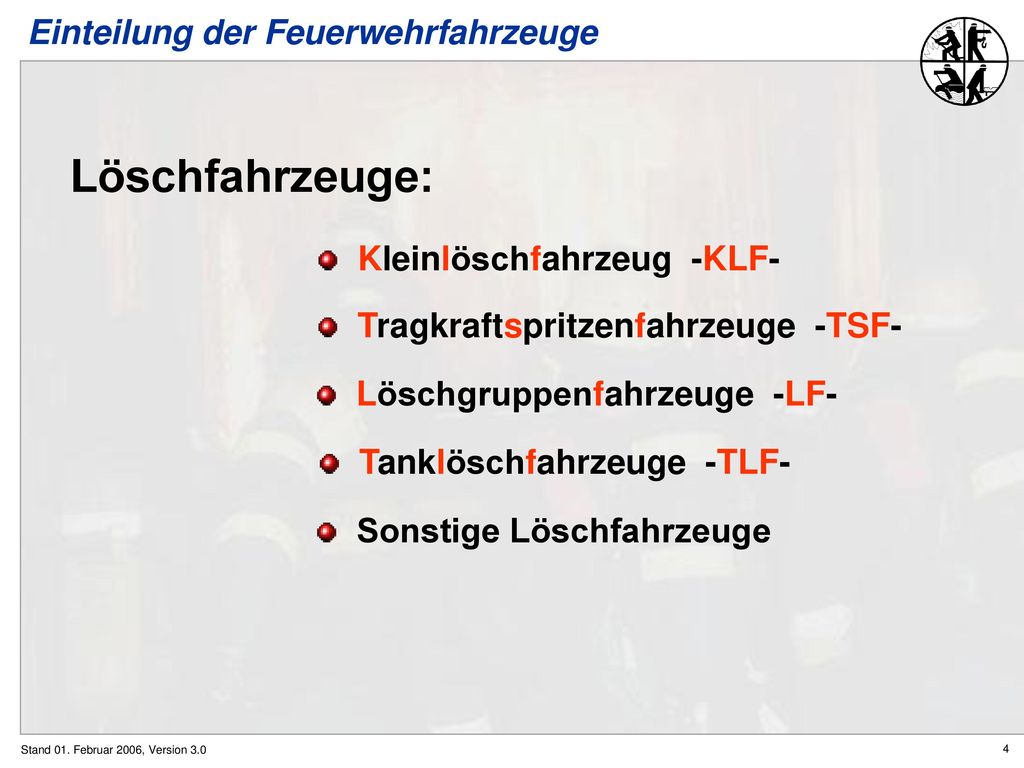

4 Einteilung der Feuerwehrfahrzeuge
Löschfahrzeuge: Kleinlöschfahrzeug -KLF- Tragkraftspritzenfahrzeuge -TSF- Löschgruppenfahrzeuge -LF- Tanklöschfahrzeuge -TLF- Sonstige Löschfahrzeuge Stand 01. Februar 2006, Version 3.0

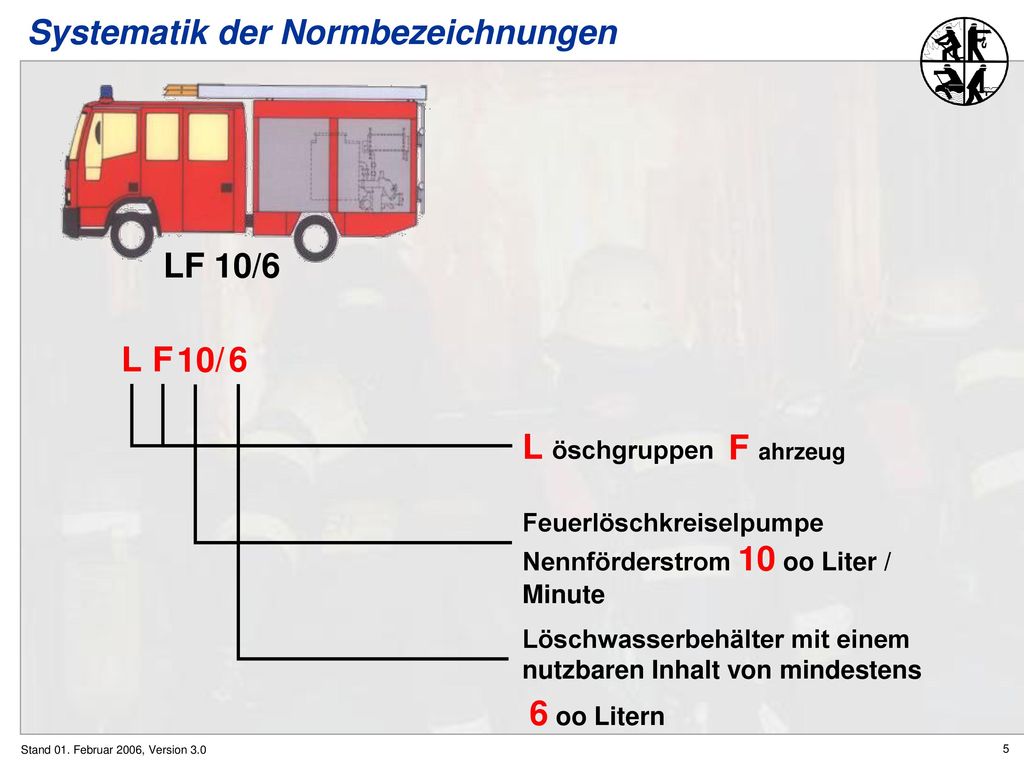

5 Systematik der Normbezeichnungen
LF 10/6 L 10 F / 6 L öschgruppen F ahrzeug Feuerlöschkreiselpumpe Nennförderstrom 10 oo Liter / Minute Löschwasserbehälter mit einem nutzbaren Inhalt von mindestens 6 oo Litern Stand 01. Februar 2006, Version 3.0

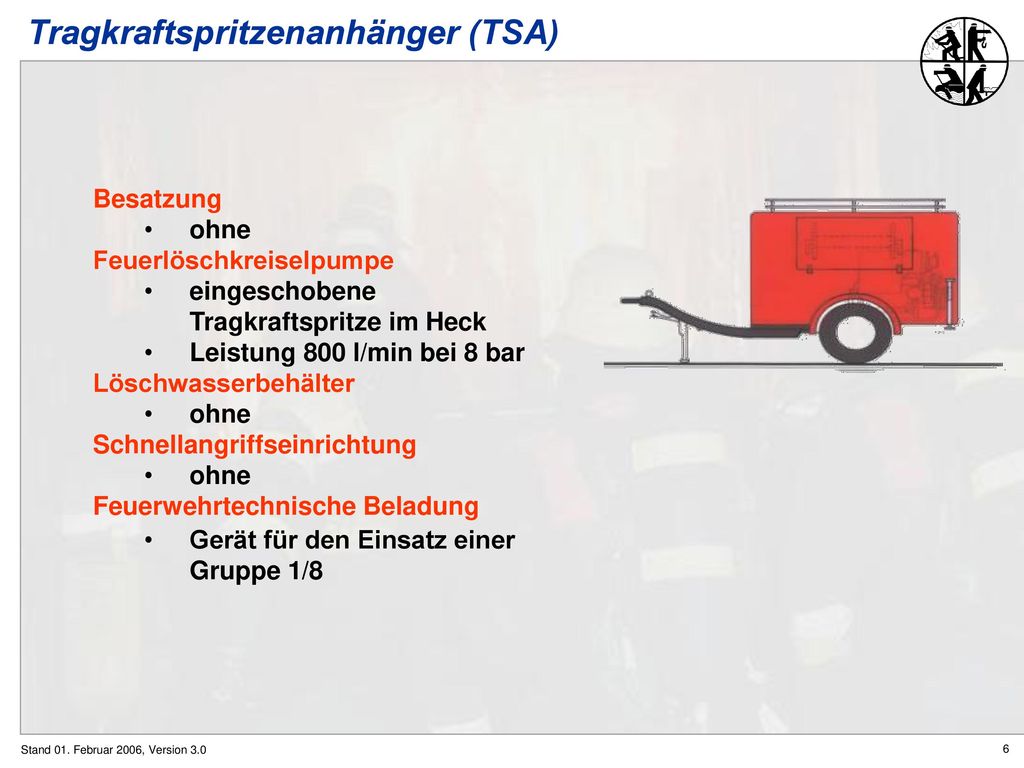

6 Tragkraftspritzenanhänger (TSA)
Besatzung ohne Feuerlöschkreiselpumpe eingeschobene Tragkraftspritze im Heck Leistung 800 l/min bei 8 bar Löschwasserbehälter Schnellangriffseinrichtung Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8 Stand 01. Februar 2006, Version 3.0

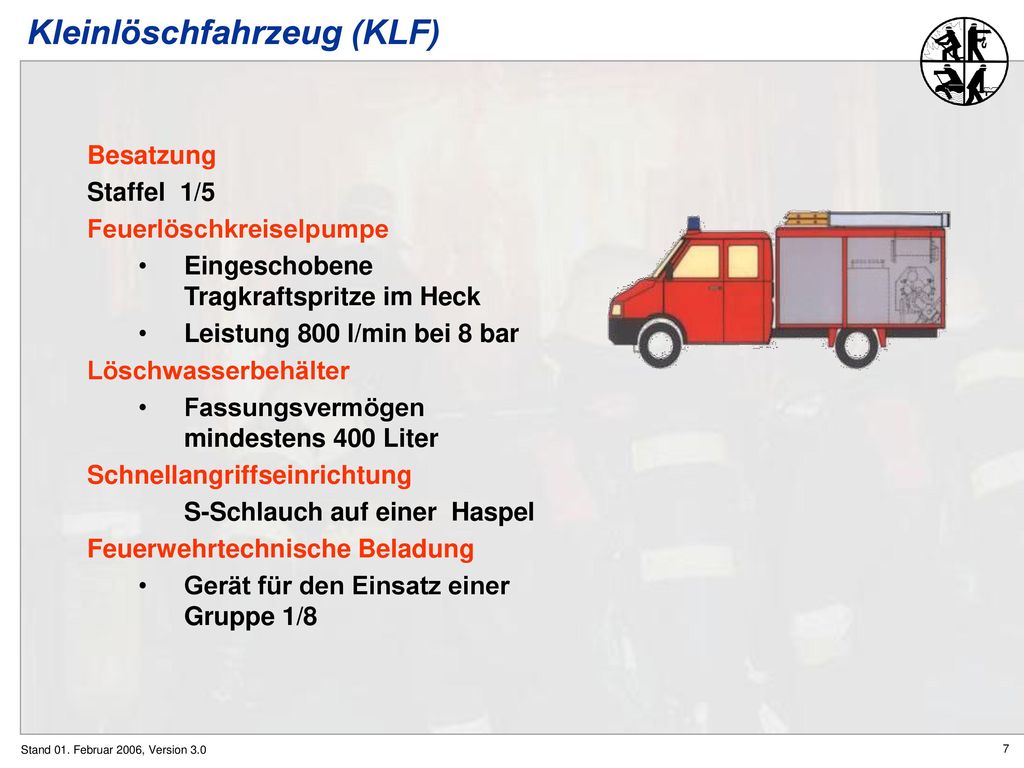

7 Kleinlöschfahrzeug (KLF)
Besatzung Staffel 1/5 Feuerlöschkreiselpumpe Eingeschobene Tragkraftspritze im Heck Leistung 800 l/min bei 8 bar Löschwasserbehälter Fassungsvermögen mindestens 400 Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8 Stand 01. Februar 2006, Version 3.0

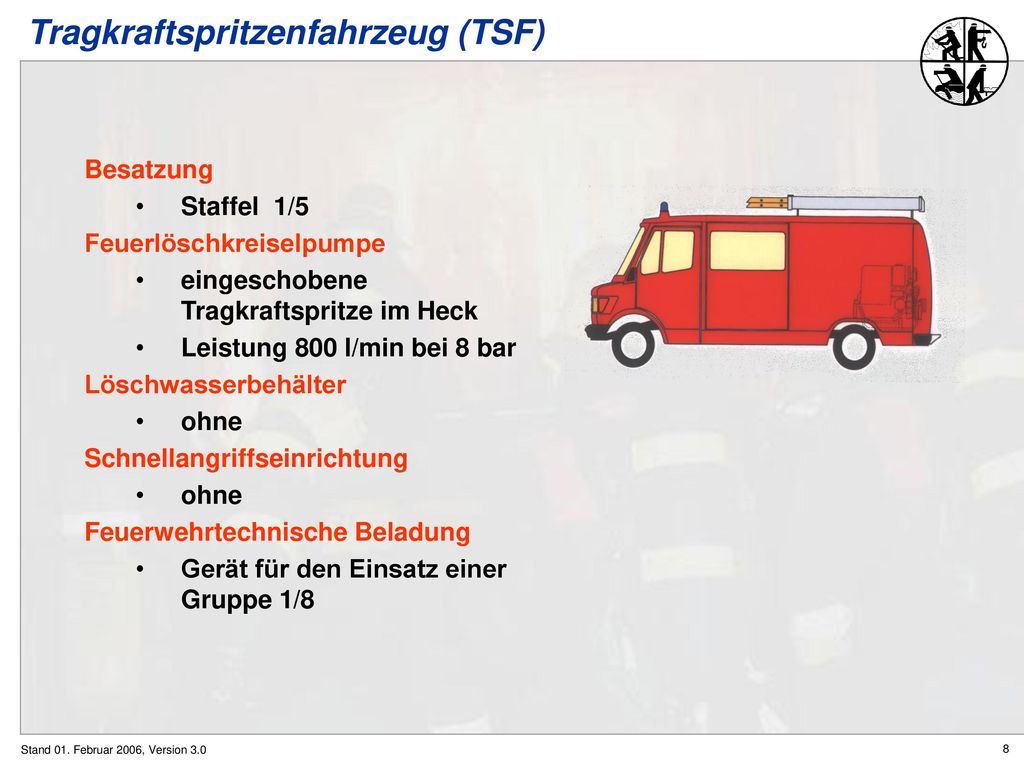

8 Tragkraftspritzenfahrzeug (TSF)
Besatzung Staffel 1/5 Feuerlöschkreiselpumpe eingeschobene Tragkraftspritze im Heck Leistung 800 l/min bei 8 bar Löschwasserbehälter ohne Schnellangriffseinrichtung Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8 Stand 01. Februar 2006, Version 3.0

9 Tragkraftspritzenfahrzeug (TSF - W)
Besatzung Staffel 1/5 Feuerlöschkreiselpumpe Eingeschobene Tragkraftspritze Leistung 800 l/min bei 8 bar Löschwasserbehälter Fassungsvermögen mindestens 500 Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8 Stand 01. Februar 2006, Version 3.0

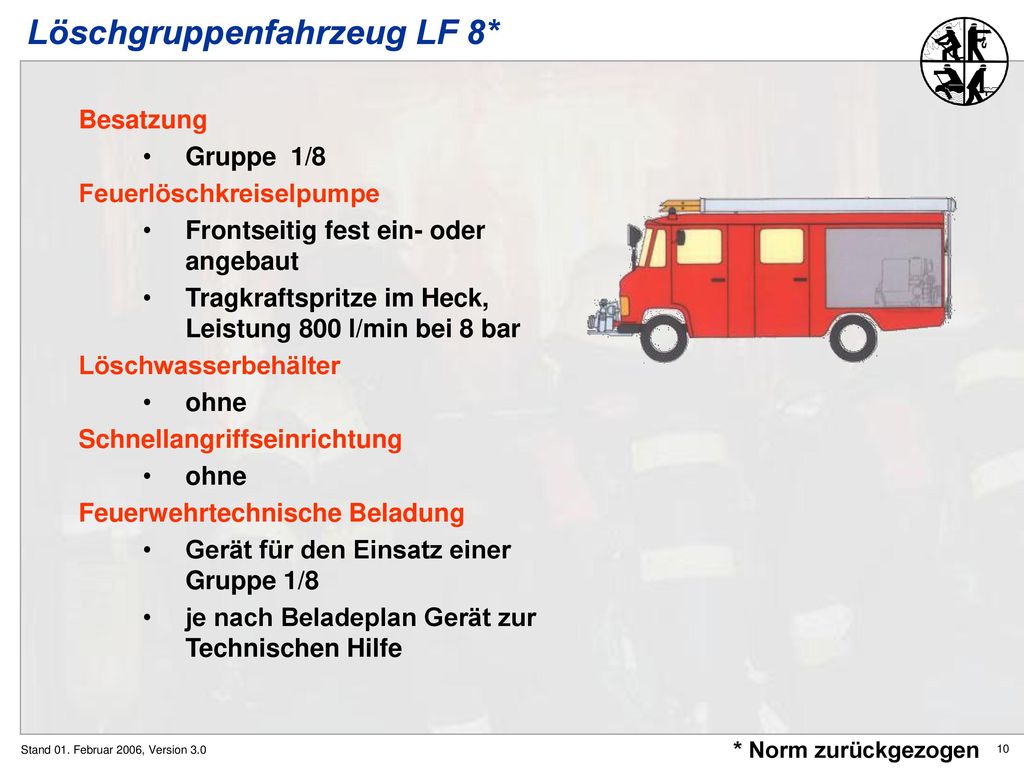

10 Löschgruppenfahrzeug LF 8*
Besatzung Gruppe 1/8 Feuerlöschkreiselpumpe Frontseitig fest ein- oder angebaut Tragkraftspritze im Heck, Leistung 800 l/min bei 8 bar Löschwasserbehälter ohne Schnellangriffseinrichtung Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8 je nach Beladeplan Gerät zur Technischen Hilfe Stand 01. Februar 2006, Version 3.0 * Norm zurückgezogen

11 Löschgruppenfahrzeug LF 8/6* (LF 10/6)
Besatzung Gruppe 1/8 Feuerlöschkreiselpumpe im Heck fest eingebaut Leistung 800 l/min (1.000 l/min) bei 8 (10) bar Löschwasserbehälter Fassungsvermögen mindestens 600 Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8 je nach Beladeplan Gerät zur Technischen Hilfe Stand 01. Februar 2006, Version 3.0 * Norm zurückgezogen

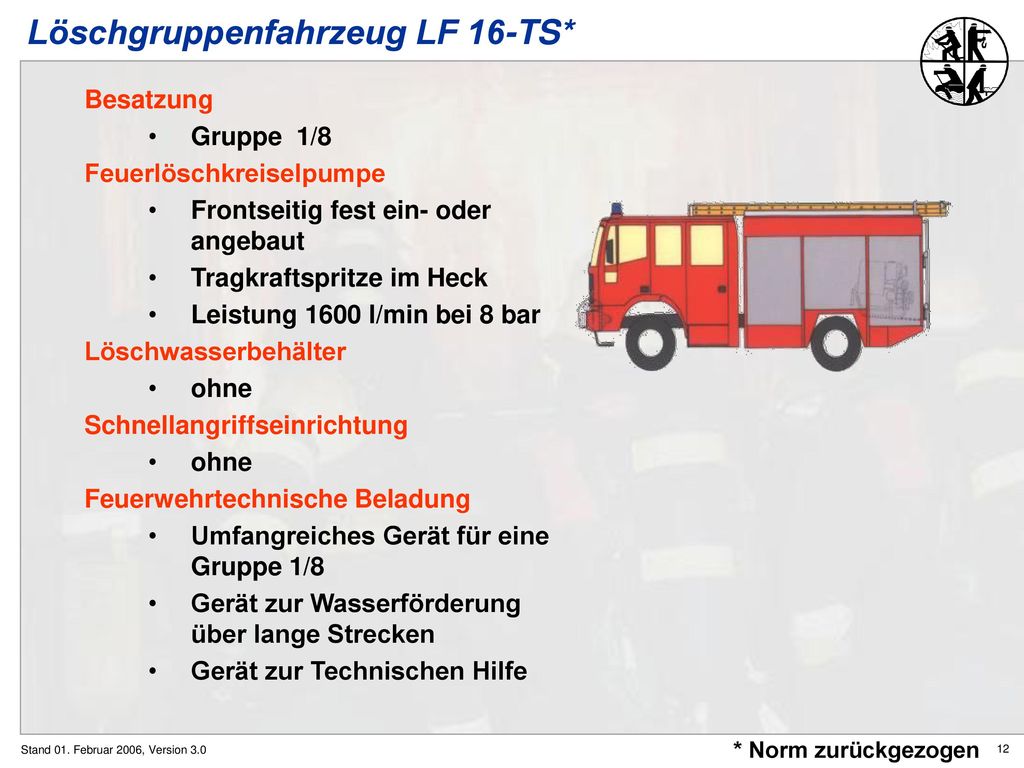

12 Löschgruppenfahrzeug LF 16-TS*
Besatzung Gruppe 1/8 Feuerlöschkreiselpumpe Frontseitig fest ein- oder angebaut Tragkraftspritze im Heck Leistung 1600 l/min bei 8 bar Löschwasserbehälter ohne Schnellangriffseinrichtung Feuerwehrtechnische Beladung Umfangreiches Gerät für eine Gruppe 1/8 Gerät zur Wasserförderung über lange Strecken Gerät zur Technischen Hilfe Stand 01. Februar 2006, Version 3.0 * Norm zurückgezogen

13 Löschgruppenfahrzeug LF 16/12*
Besatzung Gruppe 1/8 Feuerlöschkreiselpumpe im Heck fest eingebaut Leistung l/min bei 8 bar Löschwasserbehälter Fassungsvermögen mindestens Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel oder C-Schlauch in Buchten Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8 je nach Beladeplan Gerät zur Technischen Hilfe Stand 01. Februar 2006, Version 3.0 * Norm zurückgezogen

14 Löschgruppenfahrzeug LF 20/16
Besatzung Gruppe 1/8 Feuerlöschkreiselpumpe im Heck fest eingebaut Leistung l/min bei 10 bar Löschwasserbehälter Fassungsvermögen mindestens Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel oder C-Schlauch in Buchten Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8 Stand 01. Februar 2006, Version 3.0

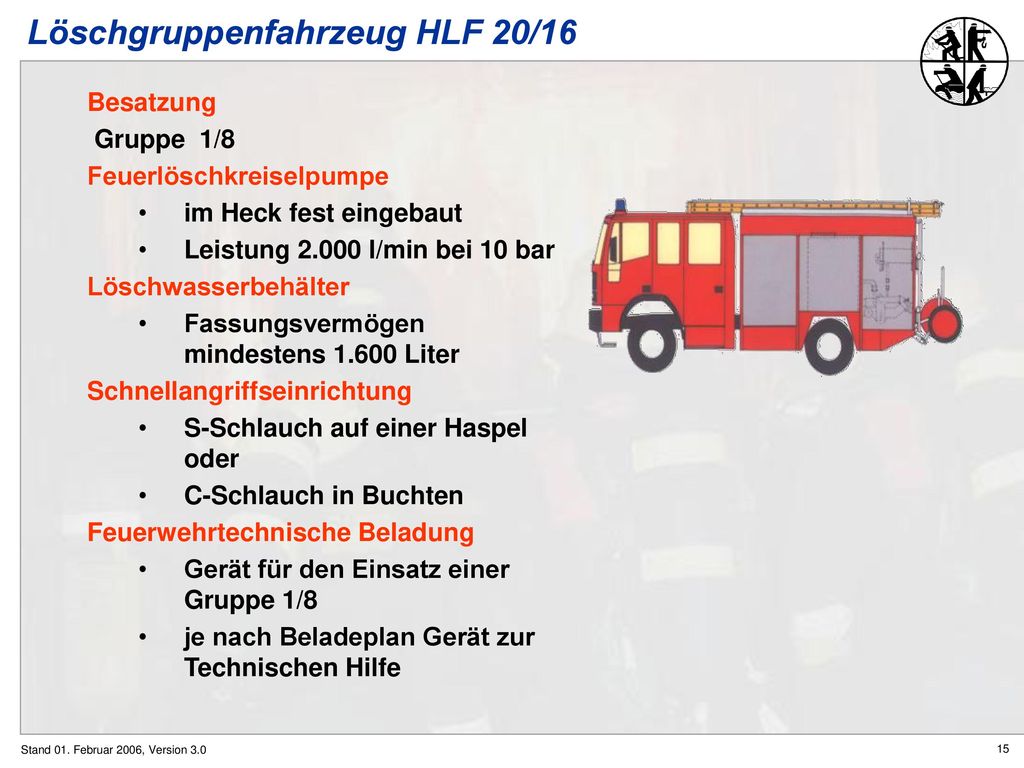

15 Löschgruppenfahrzeug HLF 20/16
Besatzung Gruppe 1/8 Feuerlöschkreiselpumpe im Heck fest eingebaut Leistung l/min bei 10 bar Löschwasserbehälter Fassungsvermögen mindestens Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel oder C-Schlauch in Buchten Feuerwehrtechnische Beladung Gerät für den Einsatz einer Gruppe 1/8 je nach Beladeplan Gerät zur Technischen Hilfe Stand 01. Februar 2006, Version 3.0

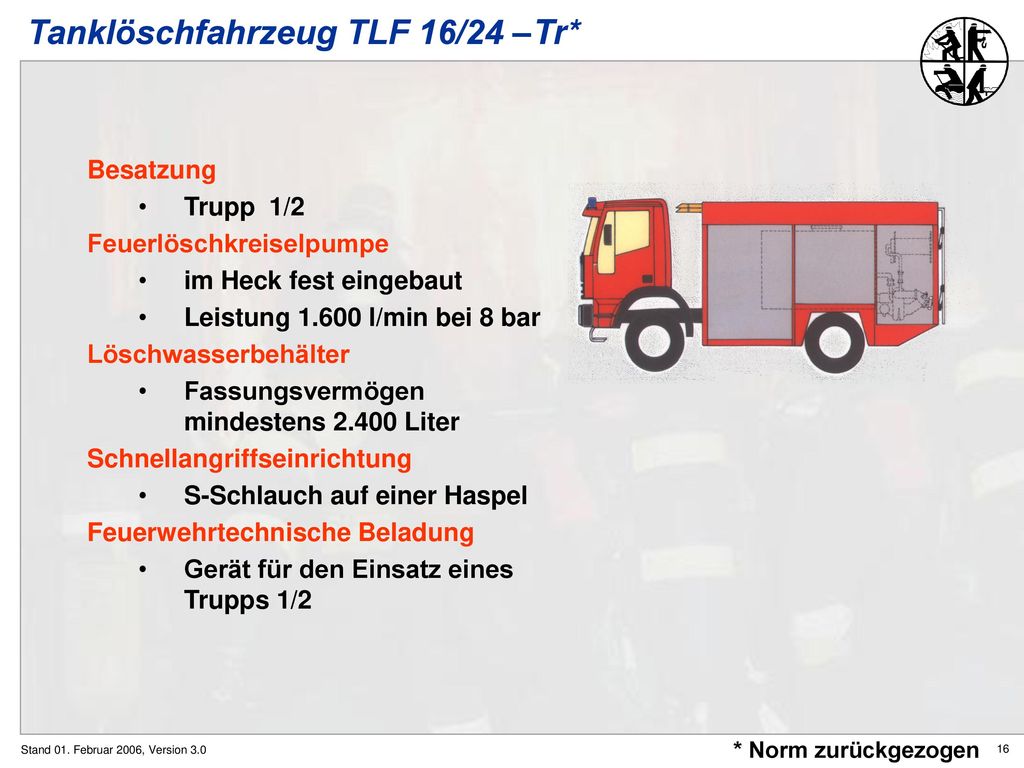

16 Tanklöschfahrzeug TLF 16/24 –Tr*
Besatzung Trupp 1/2 Feuerlöschkreiselpumpe im Heck fest eingebaut Leistung l/min bei 8 bar Löschwasserbehälter Fassungsvermögen mindestens Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel Feuerwehrtechnische Beladung Gerät für den Einsatz eines Trupps 1/2 Stand 01. Februar 2006, Version 3.0 * Norm zurückgezogen

17 Tanklöschfahrzeug TLF 16/25*
Besatzung Staffel 1/5 Feuerlöschkreiselpumpe im Heck fest eingebaut Leistung l/min bei 8 bar Löschwasserbehälter Fassungsvermögen mindestens Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel Feuerwehrtechnische Beladung Gerät für den Einsatz einer Staffel 1/5 Stand 01. Februar 2006, Version 3.0 * Norm zurückgezogen

18 Tanklöschfahrzeug TLF 24/50*
Besatzung Trupp 1/2 Feuerlöschkreiselpumpe im Heck fest eingebaut Leistung l/min bei 8 bar Löschwasserbehälter Fassungsvermögen mindestens Liter Schnellangriffseinrichtung S-Schlauch auf einer Haspel Feuerwehrtechnische Beladung Gerät für den Einsatz eines Trupps 1/2 Stand 01. Februar 2006, Version 3.0 * Norm zurückgezogen

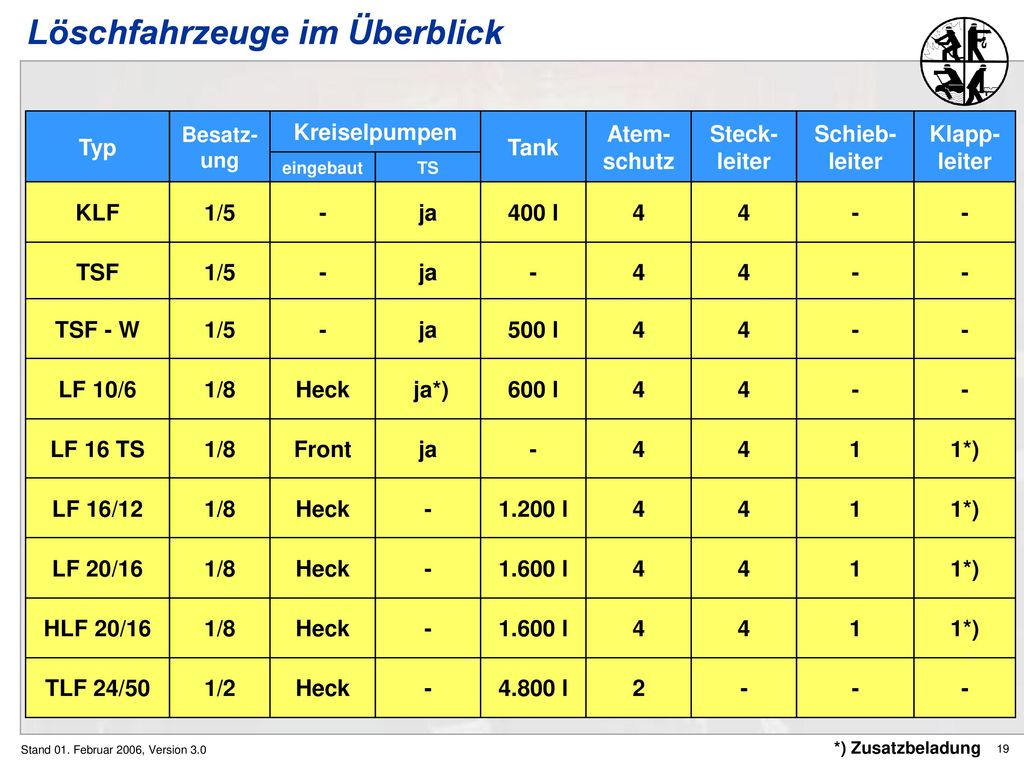

19 Löschfahrzeuge im Überblick
TS eingebaut Klapp-leiter Schieb-leiter Steck-leiter Atem-schutz Tank Kreiselpumpen Besatz-ung Typ - 4 400 l ja 1/5 KLF - 4 ja 1/5 TSF - 4 500 l ja 1/5 TSF - W - 4 600 l ja*) Heck 1/8 LF 10/6 1*) 1 4 - ja Front 1/8 LF 16 TS 1*) 1 4 1.200 l - Heck 1/8 LF 16/12 1*) 1 4 1.600 l - Heck 1/8 LF 20/16 1*) 1 4 1.600 l - Heck 1/8 HLF 20/16 - 2 4.800 l Heck 1/2 TLF 24/50 Stand 01. Februar 2006, Version 3.0 *) Zusatzbeladung

20 Was müssen Sie wissen ? Aus dem Ausbildungsabschnitt „Fahrzeugkunde“ sollen Sie wissen, wie und nach welchen Kriterien Feuerwehrfahrzeuge eingeteilt werden und die wichtigsten Löschfahrzeugarten sowie die Hauptbestandteile der Beladung wiedergeben können. Stand 01. Februar 2006, Version 3.0
