1 Daten Management in COSYNA
Gisbert Breitbach, Hajo Krasemann Helmholtz-Zentrum Geesthacht, Institute for Coastal Research, Germany

2 In COSYNA benutzte Stationen
The Coastal Observing System for Northern and Arctic Seas COSYNA has the aim to obtain a synoptic description of the key state variables of coastal seas and their physical, chemical and ecological drivers and responses. A comprehensive, synoptic picture of the North Sea is achieved by a network of in situ observations, remote sensing, and coastal predictions systems, and by melding data and numerical models. COSYNA will apply methods that have been tested and proved in the North Sea to coastal waters in the Artic regions.

3 Integrierter Ansatz

4 Inhalt COSYNA allgemein Workflow der Daten in COSYNA
Das CODM Datenportal als Realisierung von INSPIRE‘s „Discover - View - Download“. Nutzeranforderungen ← WebServices → Daten und Metadaten ein flexibler Baukasten Synergien zwischen COSYNA und MDI-DE?

5 COSYNA Daten Workflow Im CODM Portal sind Daten
vom Level 3 vorhanden. Die Sensoren liefern meist Datenlevel 0 oder 1. Datenlevel 4 bedeutet externe Publikation (DOD, PANGAEA, ESSD)

6 COSYNA Data Portal CODM

7 CODM neu (Ende 2011) Parameter Kategorien 3. Dimension

8 COSYNA Datenportal und INSPIRE
COSYNA Metadaten (Nokis) sind INSPIRE und ISO19115 kompatibel. CODM wurde entsprechend INSPIREs Discover - View - Download entwickelt. Eine Analyse ist nicht Ziel von CODM. Benutzte Standards (besonders OGC und Community Standards) CF Standardnamen als „Common Vocabulary“. CSW zum Schreiben der Metadaten WFS zur Datensuche und Ansicht der Metadaten. ncWMS zur Kartenansicht der netcdf Files, ein COSYNA entwickeltes (smile) WMS Servlet für zeitintegrierte Karten von Transekten, WPS zur Darstellung von nicht standardisierten Daten z.B. Wellenspektren. SOS für den maschinenlesbaren Datendownload aus der Oracle Datenbank, OPeNDAP zum Datendownload von netcdf Files. WPS wird eingesetzt werden um das SOS xml Format in lesbare ASCII Tabellen zu übersetzen.

9 Metadaten Geoserver WFS Geoserver WFS FeatureType Plattform
Nokis Plattformmetadaten (Sensoren, Parameter, Methoden, Messgenauigkeiten) Manuell editiert (ca. 30) Nokis Geometadaten als Templates Statische Metadaten (Eigentümer,...) Inklusive Plattform Manuell editiert (ca. 50) Nokis Geometadaten für Zeitserien (Ort, Zeitraum, Eigentümer, Webservice URL ) Inklusive Plattform Manuell editiert (ca. 30) dynamische Metadaten aus den Daten. Java Code Oracle Views CSW Nokis Geometadaten für Daten (Ort, Zeitraum, Eigentümer, Webservice URL ) automatisch erzeugt (ca. 7000) Oracle Views Geoserver WFS FeatureType Plattform Geoserver WFS FeatureType Geometadaten

10 CODM Konzept

11 Beispiel für Download Webservice URL
<parametername>sea_water_salinity</parametername> <downloadservice> <name>XML-Download</name> <baseurl> </baseurl> <dynamicParameters> <time> <name>eventTime</name> <syntax> <composite>time1/time2</composite> <time1>yyyy-mm-ddThh:mm:ssZ</time1> <time2>yyyy-mm-ddThh:mm:ssZ</time2> </syntax> </time> </dynamicParameters> </downloadservice> ...

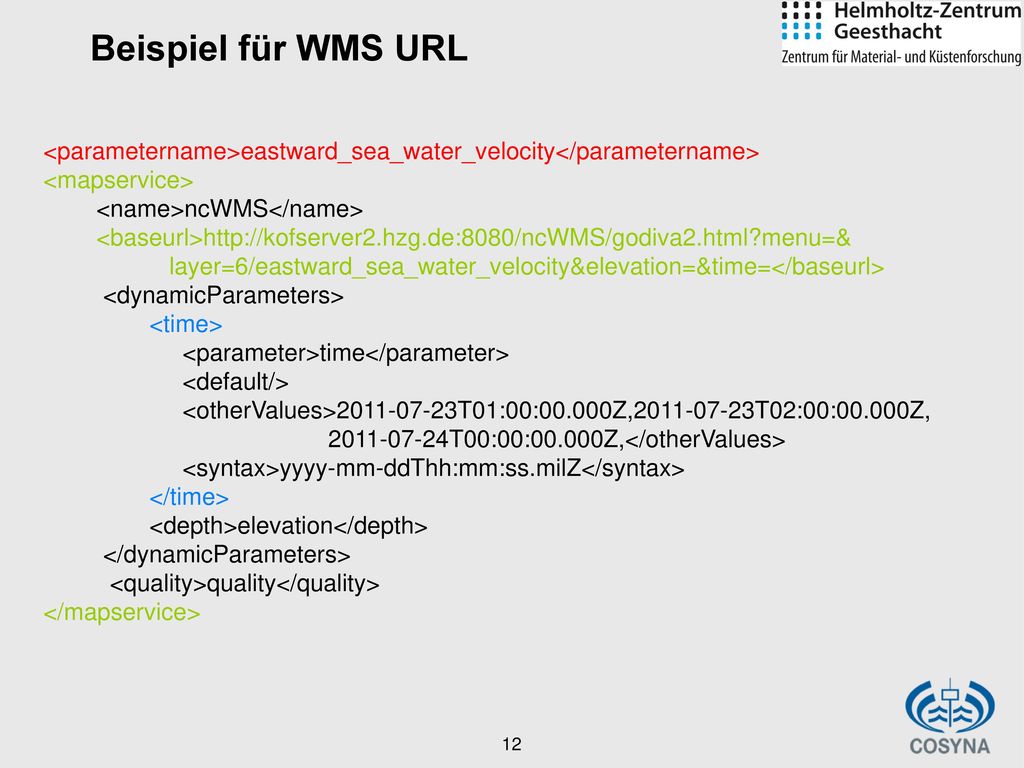

12 Beispiel für WMS URL <parametername>eastward_sea_water_velocity</parametername> <mapservice> <name>ncWMS</name> <baseurl> layer=6/eastward_sea_water_velocity&elevation=&time=</baseurl> <dynamicParameters> <time> <parameter>time</parameter> <default/> <otherValues> T01:00:00.000Z, T02:00:00.000Z, T00:00:00.000Z,</otherValues> <syntax>yyyy-mm-ddThh:mm:ss.milZ</syntax> </time> <depth>elevation</depth> </dynamicParameters> <quality>quality</quality> </mapservice>

13 Oracle Views für WFS View auf Plattform. View auf Daten
GEOM enthält die Geometrie View auf Daten PURPOSE enthält die Webservice URLs

14 Erweiterung notwendig Metadaten, Multiparameter ↔ Daten
Im ISO19115 ist nicht vorgesehen in einem Geometadatum verschiedene Webservice URLs für verschiedene Parameter zu speichern. Daher existiert kein xml-Schema, um diese Metadaten zu beschreiben. In CODM wurde daher ein wiederholbares ISO Textfeld namens Zweck (Purpose) gewählt und mit xml Text geschrieben. Je Parameter wurde ein eigenes Zweckfeld mit den Webservice URLs beschrieben. Sinnvoller wäre der Einbau als optionale Struktur in den ISO.

15 Beispiel für Kartenansicht

16

17 Zusammenfassung Im COSYNA Datenmanagement erfolgt die Interaktion zwischen User Interface und Daten/Metadaten ausschließlich über Webservices. Basis eines flexiblen Baukastens für vernetzte Informationssysteme. Die Webservice URLs für jeden Parameter jeder Plattform ist in den Metadaten in xml Syntax hinterlegt. Weder Syntax noch Ort dieser Webservice URLs ist schon festgelegt. Das Konzept ist modular, einzelne Komponenten können gegen andere getauscht werden, ohne die Gesamtfunktionalität negativ zu beeinflussen. Die provisorische Nutzung des Zweckfeldes sollte möglichst schnell eingestellt werden und ein 'genormtes' xml Schema benutzt werden. CODM URL: Ist ein vergleichbares Konzept für die MDI-DE möglich?
