Werkzeuge für die Bildkontrolle PixInsight 1.8

Präsentation zum Thema: "Werkzeuge für die Bildkontrolle PixInsight 1.8"—  Präsentation transkript:

1 Werkzeuge für die Bildkontrolle PixInsight 1.8
Herbert Walter

2 Werkzeuge für die Bildkontrolle
PixInsight bietet verschiedene Werkzeuge zum Kontrollieren von Einzelbildern. Einerseits bereits bei der Bildgewinnung, andererseits zum nachträglichen Analysieren und (Aus)Sortieren. 1 Starmonitor (PROCESS/ImageInspection) Während der Bildgewinnung Berechnet: FWHM, Background, Roundness, … Graphische Darstellung vorhanden, aber wenig aussagekräftig 2 Blink (PROCESS/ImageInspection) Für die „optische“ Kontrolle der Bilder Berechnet: keine FWHM Werte! Background, Exposure, … Liste kann man exportieren und zB in Excel einfügen 3 SubframeSelector (SCRIPT/Batch Processing) Berechnet: FWHM, Background, Roundness, SNR, Weighting, … Liste kann man exportieren Graphische Darstellung der Ergebnisse Berechnet am umfangreichsten Bildwerte Ausführliche Dokumentation vorhanden Bilder kann man auch einzeln öffnen, aber eine Serie und zusätzl. Blinken, Messwerte, abspeichern, … erleichtert

3 StarMonitor - Installation
Ist nicht Bestandteil der Standardinstallation von PixInsight – muss extra geladen werden: Download (Win32, Win64, Linux): Installieren: Öffnen PixInsight > Menu > Process > Modules > Install Modules Zusätzliche Installation notwendig: StarMonitor benötigt auch OpenGL freeglut Findet man hier: Entpacken und nur(!) freeglut.dll in den Folder PixInsight/bin kopieren. In der entpackten Datei befinden sich die 32bit und 64bit Version – bitte beachten, welche benötigt wird.

4 StarMonitor (PROCESS/ImageInspection/StarMonitor)
Scale Mode wird nur für die Berechnung von FWHM benötigt Einstellungen: 1 Im StarMonitor wird ein Folder angegeben – muss derselbe Folder sein, denn die Software mit der die Bilder gewonnen werden (zB MaximDL), verwendet. Lädt MaximDL ein Bild, wird es im angegebenen Folder gespeichert, von StarMonitor ‚entdeckt‘ und berechnet. 2 Image Scale: wird nur für die Berechnung der FWHM Werte benötigt. Grundeinstellung ist Pixels.

5 StarMonitor Der StarMonitor wird verwendet bei der Bildgewinnung und berechnet verschiedene Werte des Bildes wie Background, FWHM usw. Gedacht ist dieses Modul als Kontrollwerkzeug während der Aufnahme. Man kann zB die FWHM Wert ablesen und somit Rückschlüsse auf Fokus oder Seeing schließen. Roundness – kann man die Nachführgenauigkeit, Verkippung, … erkennen. Tabelle kann man nicht exportieren. Markierte Bilder kann man in einen eigenen Ordner kopieren, zB um bereits während der Aufnahme fehlerhafte Bilder in einen eigenen Ordner zu verschieben. DEMO mit folder – DSLR Bilder mit Icon von StarMonitor öffnen

6 StarMonitor

7 Blink Vorwiegend zur optischen Kontrolle, obwohl die Bildwerte wie HintergrundADU, … für jedes Bild auch gemessen werden (leider keine FWHM Werte) Die Tabelle kann exportiert werden. Die Icons sind selbsterklärend (siehe Tooltips) Interessant ist die Möglichkeit, Bilder zu markieren und in einen Ordner zu kopieren/verschieben. Video erstellen möglich Demo Text in Excel, Demo vorbereiten – Kometen Video, schlechte Bilder Tutorial zum Modul Blink:

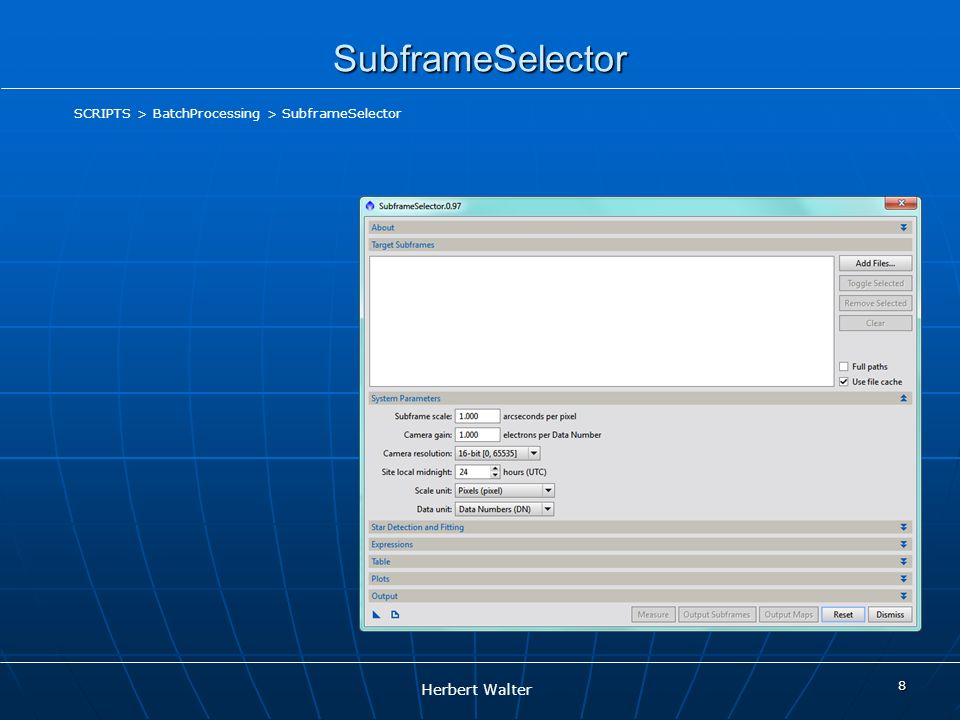

8 SubframeSelector SCRIPTS > BatchProcessing > SubframeSelector

9 SubframeSelector

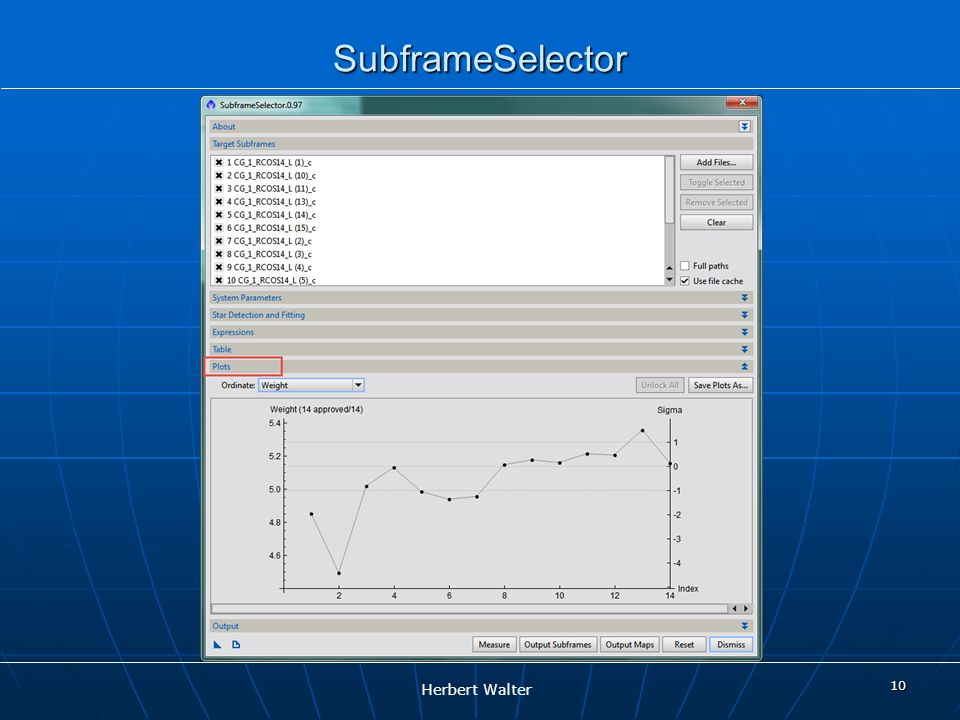

10 SubframeSelector

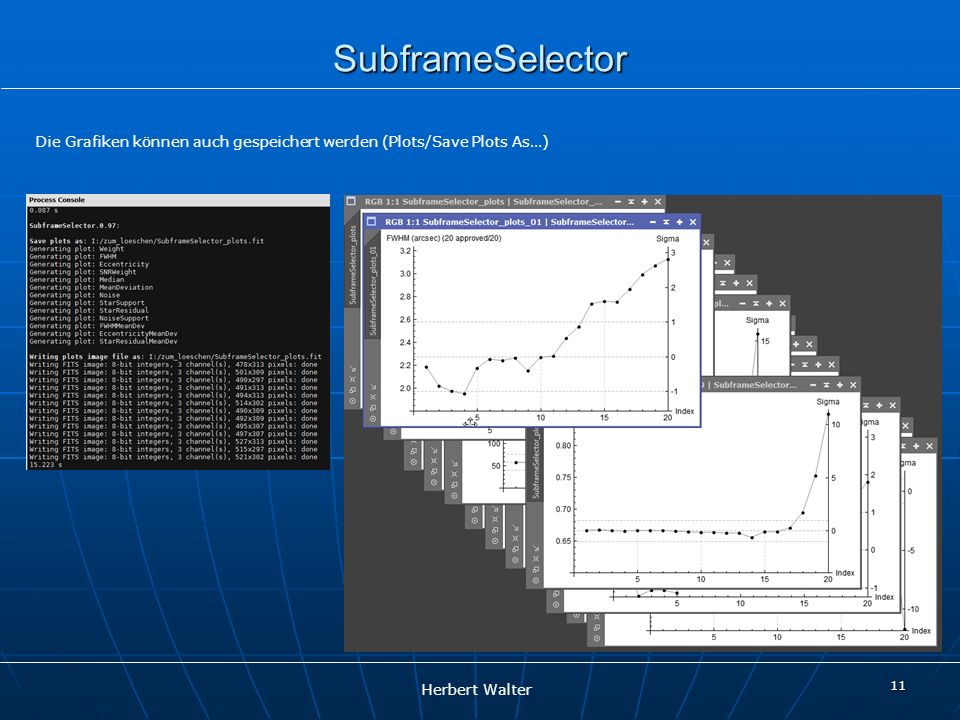

11 SubframeSelector Die Grafiken können auch gespeichert werden (Plots/Save Plots As…)

12 SubframeSelector FWHM Wert für den Sterndurchmesser

13 SubframeSelector rund Eccentricity
Vergleich verschiedener Parameter für Star-Elongation Eccentricity Aspect Ratio Flatness 0.20 0.98 0.02 0.22 0.03 0.24 0.97 0.26 0.04 0.28 0.96 0.30 0.95 0.05 0.32 0.06 0.34 0.94 0.36 0.93 0.07 0.38 0.92 0.08 0.40 0.09 0.42 0.91 0.10 0.44 0.90 0.11 0.46 0.89 0.13 0.48 0.88 0.14 0.50 0.87 0.15 0.52 0.85 0.17 0.54 0.84 0.19 0.56 0.83 0.21 0.58 0.81 0.23 0.60 0.80 0.25 rund Eccentricity Werte für die Rundheit/Elongation der Sterne

14 SubframeSelector Aus der Tabelle der Standardnormalverteilung ist ersichtlich, dass für normalverteilte Zufallsgrößen gilt: 68,3 % im Intervall µ +/- σ (µ Mittelwert, σ Standardabweichung = Standarddeviation) 95,4 % im Intervall µ +/- 2σ 99,7 % im Intervall µ +/- 3σ Beispiel: Mittelwert µ = FWHM 2.5 Standardabw. σ = 0.2 Dann kann man erwarten, dass 68,2% der Werte im Bereich 2.3 – 2.7 liegen 95,4% der Werte im Bereich 2.1 – 2.9 liegen usw.

15 SubframeSelector MEDIAN Wert für den Median

16 SubframeSelector STAR SUPPORT
Anzahl der Sterne, die für die Berechnung von FWHM, Eccentricity Verwendet wurden.

17 SubframeSelector NOISE SUPPORT
Wert für die Anzahl von Pixel im Bild, die frei von ‘Strukturen’ sind und für die Berechnung des Bildrauschens verwendet werden.

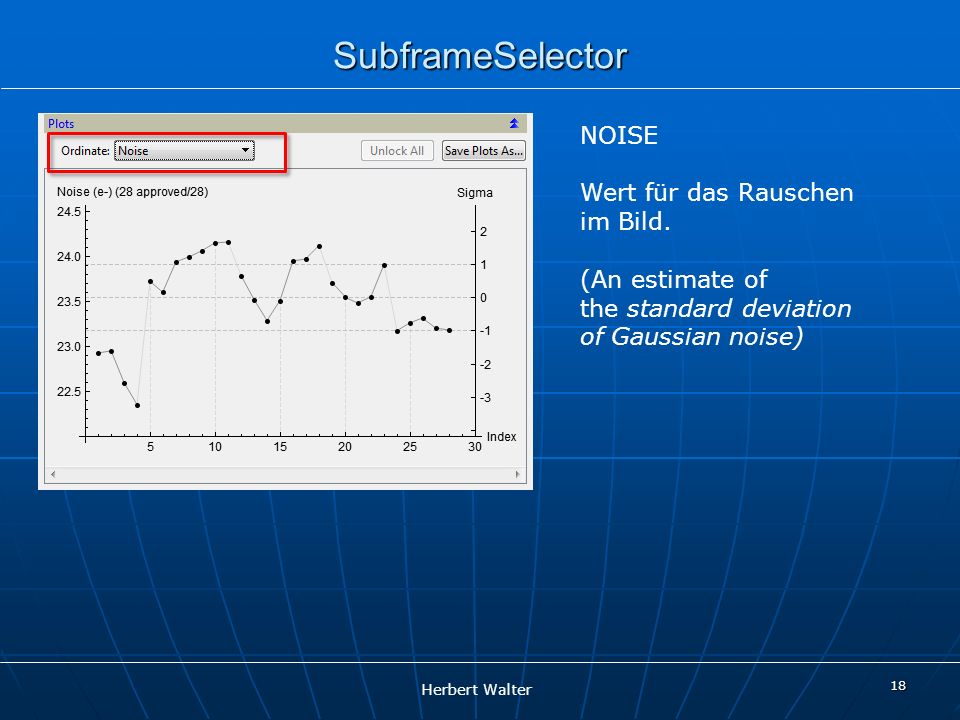

18 SubframeSelector NOISE Wert für das Rauschen im Bild.
(An estimate of the standard deviation of Gaussian noise)

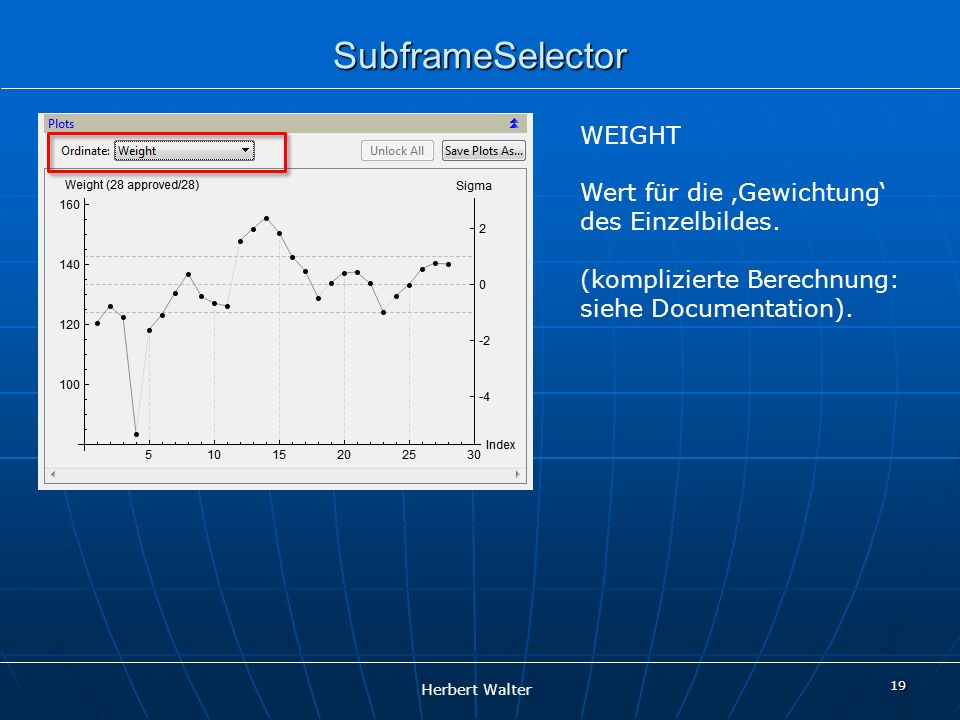

19 SubframeSelector WEIGHT Wert für die ‚Gewichtung‘ des Einzelbildes.
(komplizierte Berechnung: siehe Documentation).

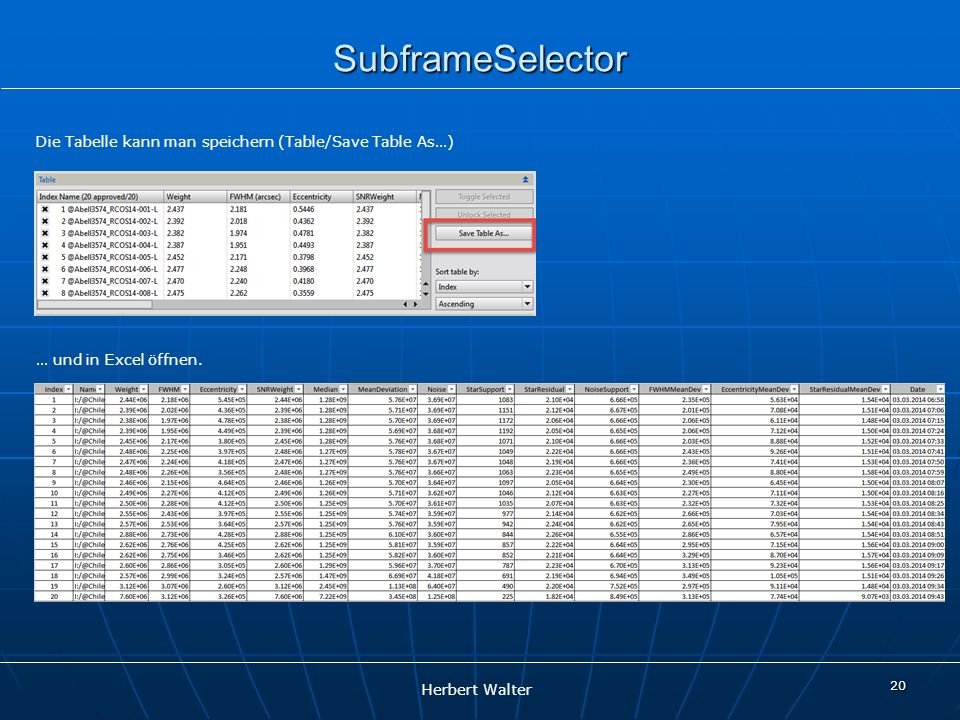

20 SubframeSelector Die Tabelle kann man speichern (Table/Save Table As…)
… und in Excel öffnen.

21 SubframeSelector

22 Werkzeuge für die Bildkontrolle
ENDE
