1 Saia Service an PCD's Fehlersuche
V. Workshop Fehler in vorhandenem Programm einer Saia PCD suchen Workshop Service Fehlersuche

2 Saia Service an PCD's Fehlersuche
Meistens bekommt der Service eine laufende Anlage übergeben. Im Idealfall funktioniert alles einwandfrei, lediglich die “Wohlfühlparameter” (z.B. Raum- oder Ablufttemperatursollwert) oder Betriebszeiten sind anzupassen. Wenn die Anlage nicht richtig läuft und wir das Programm erhalten haben (normal als Backup) können wir uns auf die Fehlersuche begeben. Wenn wir an Hand des Stromlaufplanes die Feldgeräte wie Fühler und Ventile sowie die restlichen Anlagenkomponenten überprüft haben müssen wir falls alles in Ordnung ist das Programm überprüfen. Workshop Service Fehlersuche

3 Saia Service an PCD's Fehlersuche
Ein Programm- Backup in das Programmiertool PG5 zurücklesen Workshop Service Fehlersuche

4 Saia Service an PCD's Fehlersuche
Folgende Anlage wird von unserer PCD gesteuert und geregelt. Workshop Service Fehlersuche

5 Saia Service an PCD's Fehlersuche
Wir kommen an die Anlage und nichts funktioniert. Als erstes müssen wir uns das Backup des Programms in die PG5 rücksichern. Dazu wird in der Menüleiste Project aufgerufen. Im Auswahlmenü dann Restore und im folgenden Dialog wählen Sie das Backup Project Workshop_ _1252 aus und bestätigen mit OK. Workshop Service Fehlersuche

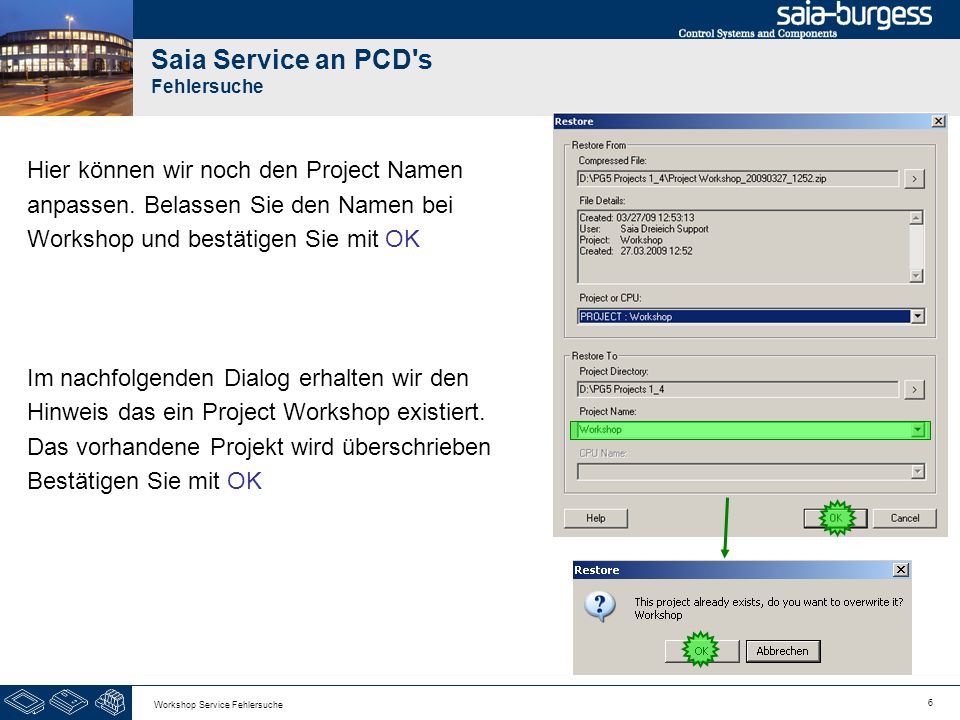

6 Saia Service an PCD's Fehlersuche
Hier können wir noch den Project Namen anpassen. Belassen Sie den Namen bei Workshop und bestätigen Sie mit OK Im nachfolgenden Dialog erhalten wir den Hinweis das ein Project Workshop existiert. Das vorhandene Projekt wird überschrieben Bestätigen Sie mit OK Workshop Service Fehlersuche

7 Saia Service an PCD's Fehlersuche
Der Fortschrittsdialog schließt sich nach Beendigung des Restor- Vorganges Automatisch. Wir sollten jetzt im Projektmanager Nebenstehendes Bild sehen. Workshop Service Fehlersuche

8 Saia Service an PCD's Fehlersuche
Fehlersuche in einem PCD- Programm Workshop Service Fehlersuche

9 Saia Service an PCD's Fehlersuche
Doppelklicken Sie unter Settings auf Online. Es öffnet sich der Online Settings Dialog. Prüfen Sie ob S-Bus USB ausgewählt ist, und auch der PGU- Modus aktiviert . Wenn dies der Fall ist bestätigen Sie mit OK. Workshop Service Fehlersuche

10 Saia Service an PCD's Fehlersuche
Doppelklicken Sie unter Programm Files auf Lüftung.fup. Es öffnet sich der Saia Fupla Editor Workshop Service Fehlersuche

11 Saia Service an PCD's Fehlersuche
Wir gehen jetzt mit dem Fupla Online. Drücken Sie dazu die Taste , an dem daneben befindlichen Symbol sehen Sie das der Fupla Online ist und die PCD in RUN. Workshop Service Fehlersuche

12 Saia Service an PCD's Fehlersuche
Auf dem Workshop- Model sind die Ein-/Ausgänge nachstehend belegt: I 0 = Frostschutz, I 1 = Zulüfter Störung, I 2 = Zulüfter Laufüberwachung, I 3 = Ablüfter Störung, I 4 = Ablüfter Laufüberwachung, I 5 = Pumpe Störung I 6 = Filterstörung, I 7 = Rauchmelder Zuluft O 16 = Zulüfter, O 17 = Ablüfter, O 18 = Pumpe, O 22 = Sammelalarm, O 23 = Meldeleuchte Alarm I 32 CH0 = Aussentemperatur, CH1 = Zulufttemperatur, CH2 = Ablufttemperatur, CH3 = Rücklauftemperatur O 48 CH0 = Erhitzerventil, CH1 = Kühlerventil Workshop Service Fehlersuche

13 Saia Service an PCD's Fehlersuche
Die Lüftungsanlage soll über ein Uhrprogramm eingeschaltet sein und tägl. von 7:00 Uhr bis 19:00 in Betrieb sein. Die Ablufttemperatur soll 22°C betragen, die Zulufttemperatur soll nicht kleiner als 17°C werden. Für den Rücklauf besteht ein stetiger Frostschutz, hier soll der Rücklauf nicht kälter als 15°C werden. Außerdem gibt es für den Rücklauf einen Frostalarm. Auch die Sommer/Winter- Umschaltung der Anlage ist über die Aussentemperatur vorgesehen. Im Winter muß der Rücklauf des Lufterhitzers eine Mindesttemperatur erreichen damit die Anlage anläuft. Workshop Service Fehlersuche

14 Saia Service an PCD's Fehlersuche
Ermitteln Sie folgende tatsächliche Einstellungen: Abluftsollwert :………………… Zuluftminimalsollwert :………………… Sollwert Umschaltung Sommer/Winter :………………… SollTemperatur Registerspülen :………………… Frostgrenze Register :………………… Sollwert stetiger Frostschutz Register :………………… Überprüfen Sie die Einschaltbedingungen der Anlage, und nehmen Sie die Anlage in Betrieb. Listen Sie nachstehend alle gefundenen Fehler auf Workshop Service Fehlersuche

15 Saia Service an PCD's Fehlersuche
Sicherung der korregierten Einstellung einer PCD Jetzt können wir den Upload mit der Taste Upload starten. Wir sehen an dem Fortschrittsbalken den Verlauf des Uploads, sowie was gerade geladen wird. Jetz haben wir ein Image der PCD auf unserem Rechner Workshop Service Fehlersuche

16 Saia Service an PCD's Fehlersuche
Wenn wir unsere Anlage neu eingestellt haben, sollten wir die Einstellungen der Parameter auch sichern. Dies tun wir Online. Öffnen Sie dazu in der Menüleiste das Menü Online und hier im Auswahlmenü den Punkt Read FBox Adjust Parameters. Im nachfolgenden Dialog wählen Sie All Pages and Blocks, damit aus dem gesamten Fupla die Werte gelesen werden und beginnen mit OK das Lesen. Workshop Service Fehlersuche

17 Saia Service an PCD's Fehlersuche
Wir erhalten den Hinweis das alle FBox Einstellparameter im Fupla mit den Werten aus der PCD überschrieben werden. Bestätigen Sie mit OK. Jetzt liest der Fupla die Daten aus der PCD. In einer Ergebnisliste bekommen wir angezeigt welche Werte verändert sind. Schließen Sie die Liste Workshop Service Fehlersuche

18 Saia Service an PCD's Fehlersuche
Sichern Sie jetzt bitte über die Menüleiste mit dem Schalter den Fupla. Schließen Sie anschließend den Fupla. Workshop Service Fehlersuche

19 Saia Service an PCD's Fehlersuche
Jetzt sichern wir noch das Projekt. Wählen Sie in der Menüleiste Project. Im Auswahlmenü dann Backup und im folgenden Dialog können Sie eine Zielort und einen Dateinamen angeben. Z.B. bekommen Sie Workshop_ _1252 angeboten.Bestätigen mit OK. Jetzt sehen Sie den Fortschrittsdialog der sich automatisch schließt Workshop Service Fehlersuche

20 Saia Service an PCD's Fehlersuche
Wir haben erfolgreich eine Wartung durchgeführt Jetzt können wir den Upload mit der Taste Upload starten. Wir sehen an dem Fortschrittsbalken den Verlauf des Uploads, sowie was gerade geladen wird. Jetz haben wir ein Image der PCD auf unserem Rechner Workshop Service Fehlersuche
