SENTRON 3WL Air Circuit-Breakers Electronic Trip Unit (ETU)

Präsentation zum Thema: "SENTRON 3WL Air Circuit-Breakers Electronic Trip Unit (ETU)"—  Präsentation transkript:

1 SENTRON 3WL Air Circuit-Breakers Electronic Trip Unit (ETU)
New

2 SENTRON 3WL: Elektronische Überstromauslöser Release 2
Alle Elektronischen Überstromauslöser des Leistungsschalters 3WL1 wurden überarbeitet und die Funktionalität verbessert. Markteinführung: ab Bestellnummer in 3WL-Schalter-MLFB unverändert Optische Kennzeichnung am Beispiel ETU45B Bis 6/ Release (heutiger Lieferzustand) Release 2

3 SENTRON 3WL ETU Release 2 Liefereinsatz im 3WL1
Lieferung ASIC ETU Liefereinsätze ETU15B, ETU25B und ETU27B: ab ETU45B: ab ETU76B: ab ETU55B nicht als ASIC ETU erhältlich! Release 2 Abkündigung ETU55B Termin Geplante Abkündigung zum

4 SENTRON 3WL ETU Release 2 „Altes Produktspektrum“ = „Neues Produktspektrum“ ETU15B / ETU25B / ETU27B / ETU45B / ETU76B Funktionen Einstellbereich Kennlinien Toleranzen Genauigkeiten Erdschluss-Schutzmodul GFM Display für ETU45B Kommunikationsanbindung sind unverändert und kompatibel Release 2

5 SENTRON 3WL ETU Release 2 MLFB
Bestellnummer des 3WL unverändert: Zubehör / Ersatzteil: MLFB New … 2 16. MLFB-Stelle geändert in „2“ Bei Bestellung der ETU wird die ID-Nummer des 3WL abgefragt.

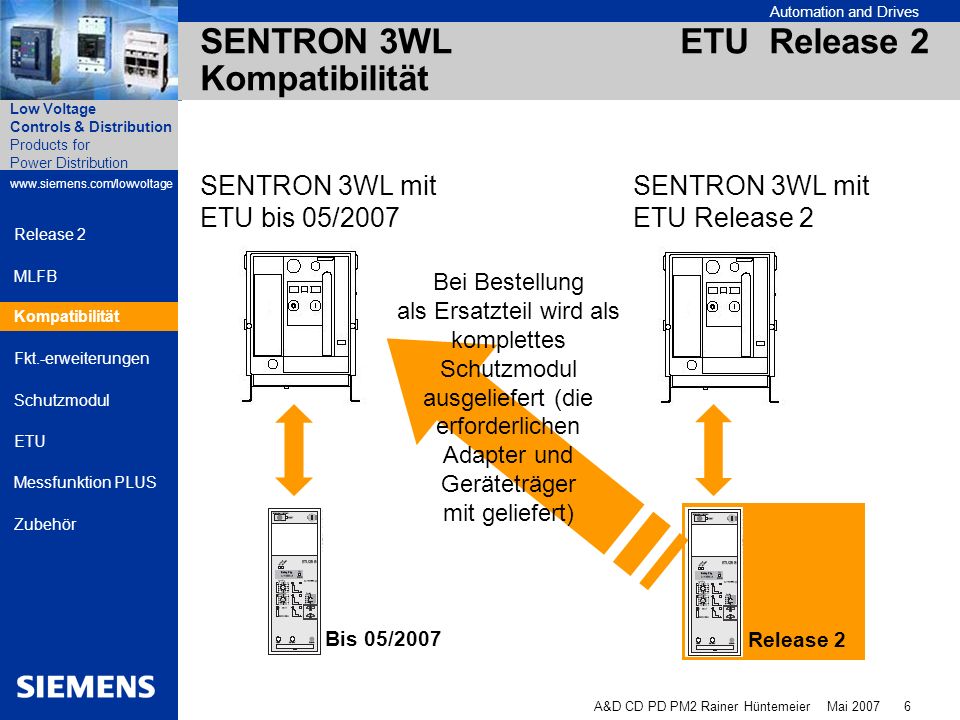

6 SENTRON 3WL ETU Release 2 Kompatibilität
SENTRON 3WL mit SENTRON 3WL mit ETU bis 05/2007 ETU Release 2 Bei Bestellung als Ersatzteil wird als komplettes Schutzmodul ausgeliefert (die erforderlichen Adapter und Geräteträger mit geliefert) Kompatibilität Bis 05/2007 Release 2

7 SENTRON 3WL ETU Release 2 Funktionserweiterungen
ETU15B in Baugröße II auch bis 4000 A Schutz des vierten Poles bei ausschließlich einpoliger Belastung ohne Mehrpreis Wegfall der heute erforderliche Z-Option F30 weitere Verbesserung der EMV-Störfestigkeit, EMV-Filter weiterhin bei stark verseuchten Netzen erforderlich Fkt.-erweiterungen 3WL9111-0AK32-0AA0 810,--

8 SENTRON 3WL ETU Release 2 Funktionserweiterungen
Einfachere Verdrahtung beim Nachrüsten der Messfunktion PLUS Die internen Stromwandler können bei jeder ETU inklusive Z-Optionen geprüft werden. Die Ausnahme, z. B. bei Z=F30 entfällt. Anschluss des „Funktionsprüfgerätes Release 2“ an die Frontschnittstelle der ETU mit. Voraussichtlicher 2008 Anschluss des alten Funktionsprüfgerätes wie bisher nur an der Rückseite der ETU. Fkt.-erweiterungen

9 SENTRON 3WL ETU Release 2 Schutzmodul komplett
Bis 5/ Release 2 ETU ETU Schutzmodul Messfunktion PLUS Messfunktion PLUS

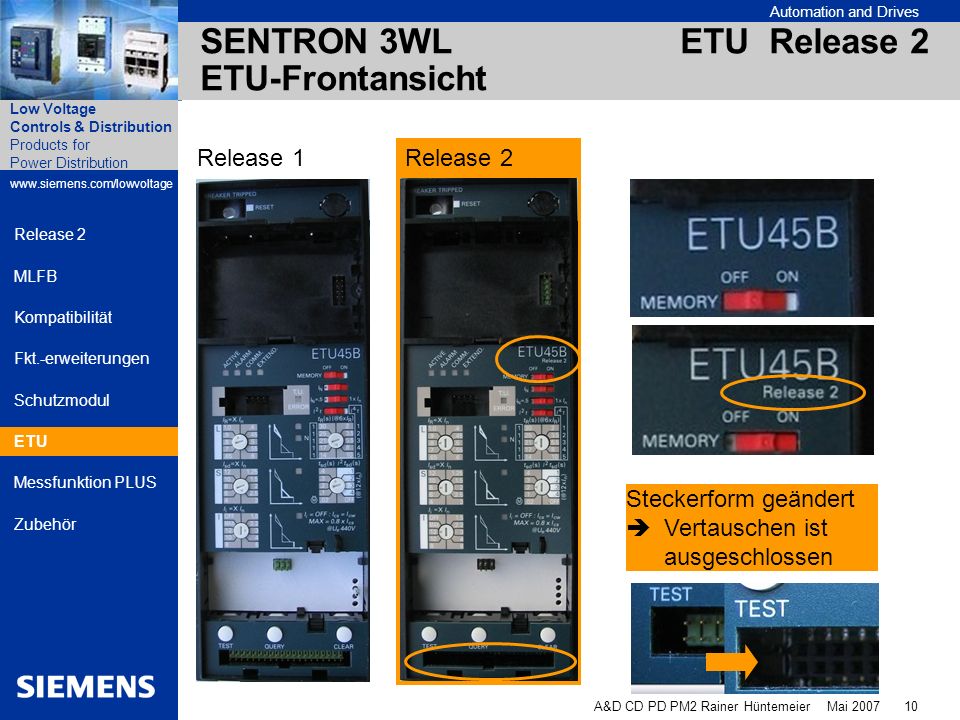

10 SENTRON 3WL ETU Release 2 ETU-Frontansicht
Release 1 Release 2 ETU Steckerform geändert  Vertauschen ist ausgeschlossen

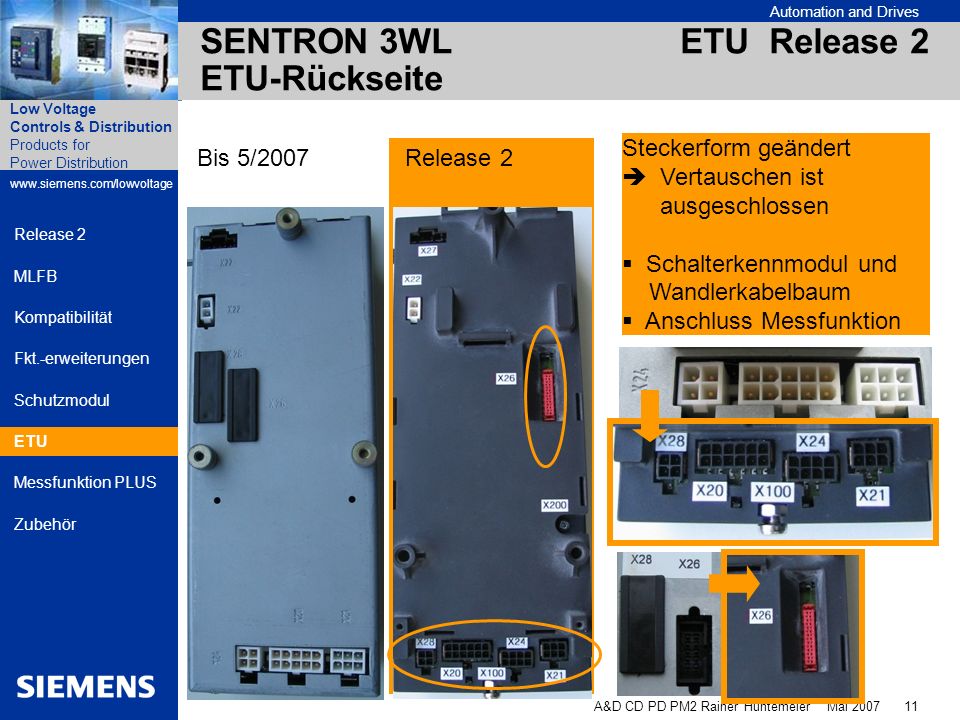

11 SENTRON 3WL ETU Release 2 ETU-Rückseite
Steckerform geändert  Vertauschen ist ausgeschlossen Schalterkennmodul und Wandlerkabelbaum Anschluss Messfunktion Bis 5/2007 Release 2 ETU

12 SENTRON 3WL ETU Release 2 Messfunktion PLUS
Bis 5/2007 Release 2  Geringerer Verdrahtungs- aufwand beim Nachrüsten der Messfunktion PLUS Die separate CubicleBUS-Verbindung zwischen ETU und Messfunktion PLUS erfolgt im Release 2 intern. Dadurch entfällt die externe Verbindungsleitung zwischen X27 (ETU) und X51/ X52(Messfunktion PLUS). Steckerform für den Anschluss der Spannungswandler ist unverändert. Neue MLFB für Einzelbestellung der Messfunktion Plus 3WL9111-0AT04-0AA0 MessfunktionPLUS

13 SENTRON 3WL ETU Release 2 MessfunktionPLUS
Bis 5/ Release 2 MessfunktionPLUS Anschluss des Spannungswandlers an X50

14 SENTRON 3WL ETU Release 2 Zubehör - Handprüfgerät 3WL9111-0AT32-0AA0
New Anpassung des Handprüfgerätes: neuer Anschluss-Stecker am Prüfgerät und ETU neue Bestellnummer 3WL9111-0AT32-0AA0 Das Handprüfgerät 3WL9111-0AT32-0AA0 (Release2) ist abwärtskompatibel und ersetzt den heutigen Entwicklungsstand 3WL9111-0AT31-0AA0 Lieferumfang: Handprüfgerät (Release 2) Anschlussleitung für ETU bis 5/2007 Anschlussleitung für ETU Release 2 Zubehör Handprüfgerät -0AT AT32- ETU Bis 5/   ETU Release 

15 SENTRON 3WL ETU Release 2 Zubehör - Handprüfgerät
New Bis 5/ Release 2 3WL9111-0AT31-0AA0 3WL9111-0AT32-0AA0 Anschlussleitung nur für Anschlussleitung für ETU ETU- bis 5/ bis 5/2007 UND Release 2 Zubehör Handprüfgerät bis 5/2007 kann mechanisch nicht an die ETU Release 2 angeschlossen werden.

16 SENTRON 3WL ETU Release 2 Zubehör - BDA
Nur zusätzliche Anschlussleitung, keine Änderung am BDA selbst BDA ab Liefereinsatz der ETU Release 2 kann an ETU bis 5/2007 und ETU Release 2 angeschlossen werden. Anschlusskabel heutiger Lieferzustand ab Liefereinsatz ETU Release 2 werden beide Kabel mitgeliefert. für ETU bis 5/ für ETU Release 2 Zubehör

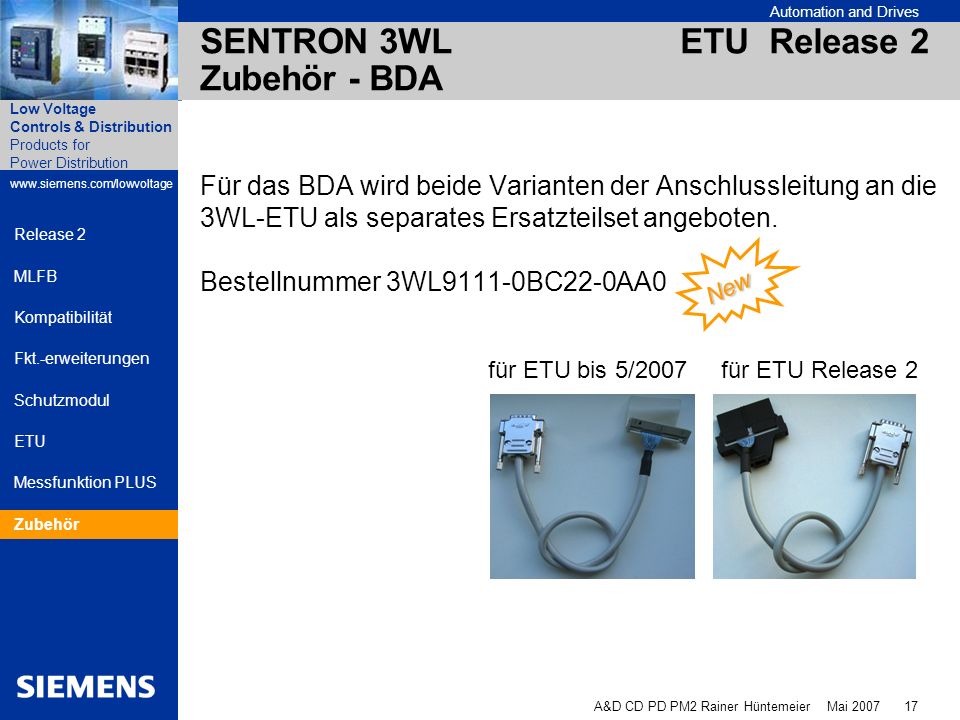

17 SENTRON 3WL ETU Release 2 Zubehör - BDA
Für das BDA wird beide Varianten der Anschlussleitung an die 3WL-ETU als separates Ersatzteilset angeboten. Bestellnummer 3WL9111-0BC22-0AA0 für ETU bis 5/ für ETU Release 2 New Zubehör

18 SENTRON 3WL ETU Release 2 Interne Anschlussleitungen für Nachrüstung
Für das Kundenseitige Nachrüsten des N- und G-Schutzes wird folgende 3WL-interne Anschlussleitung angeboten Bestellnummer 3WL9111-0AK33-0AA0 Für den Anschluss eines externer N- und externer G-Wandler an X8-9…12 New Zubehör
