Instrumente und Geräte

Präsentation zum Thema: "Instrumente und Geräte"—  Präsentation transkript:

1 Instrumente und Geräte
Fachärztin für Plastische,- Ästhetische und Rekonstruktive Chirurgie

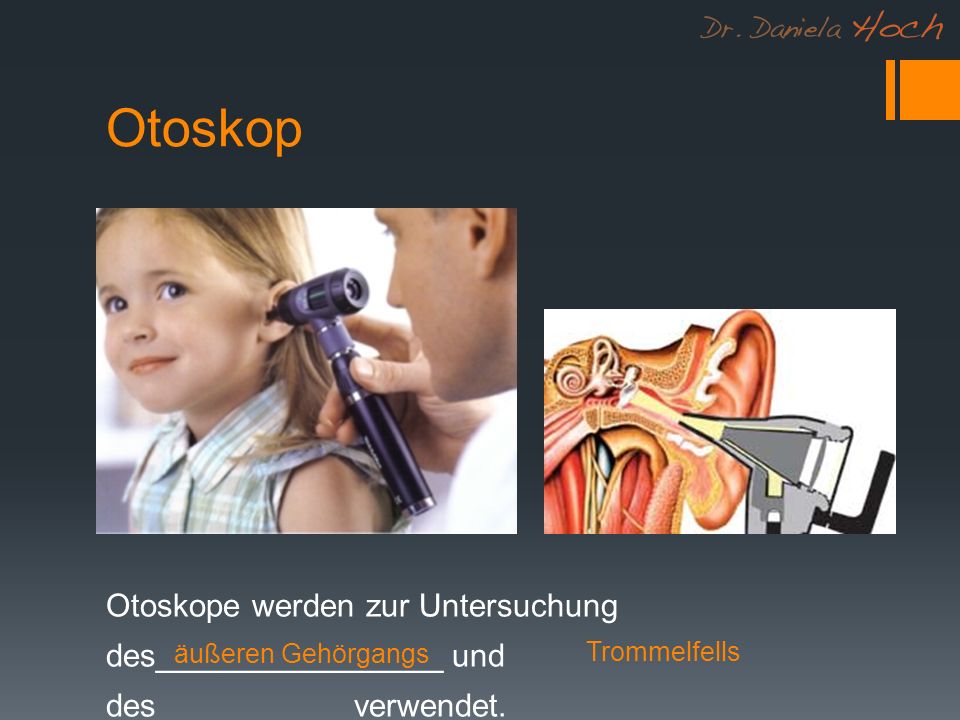

2 Otoskop Otoskope werden zur Untersuchung des________________ und des___________verwendet. äußeren Gehörgangs Trommelfells

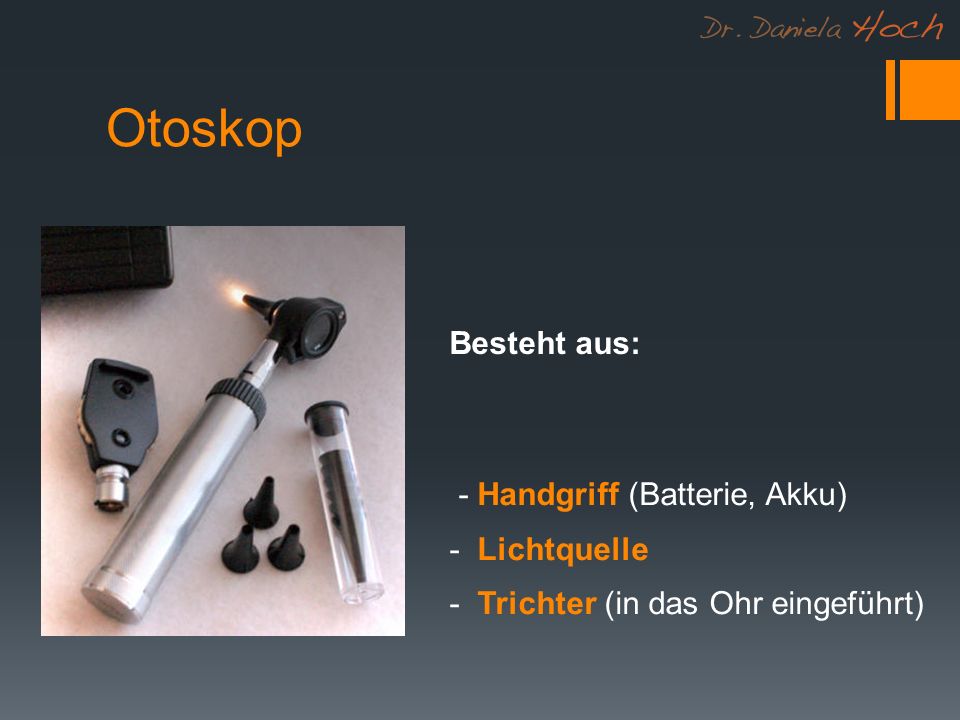

3 Otoskop Besteht aus: - Handgriff (Batterie, Akku) - Lichtquelle
- Trichter (in das Ohr eingeführt)

4 Otoskop Ein Videootoskop ist ein Otoskop mit eingebauter Kamera und Kaltlichtquelle Bilder direkt auf einen Bildschirm. Noch genauere Befundungen des Trommelfells und des äußeren Gehörganges

5 Laryngoskop INDIREKTE Betrachtung des Kehlkopfes
Griechisch Larynx „Kehlkopf“ skopein „betrachten“ INDIREKTE Betrachtung des Kehlkopfes „indirekte Laryngoskopie“ 2. DIREKTE Betrachtung des Kehlkopfes „direkte Laryngoskopie“

6 Indirekte Laryngoskopie
Planspiegel mit Stiel („Kehlkopfspiegel“) Beim wachen Patienten kann der Kehlkopf mit Hilfe des Planspiegels betrachtet werden

7 Laryngoskop Bei der Kehlkopfspiegelung, auch Laryngoskopie genannt, betrachtet der Arzt Mittels eines kleinen Spiegels den Kehlkopf und die Stimmbänder

8 Laryngoskop Was kann man sehen? > Entzündung Kehlkopf
> Stimmbandknötchen

9 Direkte Laryngoskopie
spatelförmiges Intubationslaryngoskop röhrenförmiges Operationslaryngoskop (Gerät mit Beleuchtung zur direkten Betrachtung des Kehlkopfes)

10 Intubationslaryngoskop

11 Stetoskop Durch einfache physikalische Phänomene
Körpergeräusche besser hörbar machen Entwickelt wurde das Stethoskop im Jahre 1816 von einem Franzosen. Verwendete eine Papierrolle als „Hörrohr“ und stellte fest, dass er so besser hörte. Entwicklung des Stetoskops begann mit einem hölzernen Hörrohr

12 Stetoskop Besteht aus drei Grundelementen: Ohrbügel Schlauch
Im Bruststück befindet sich eine Membran, die die akustischen Wellen aufnimmt, dadurch selbst in Schwingung versetzt wird und diese an die Luftsäule im Stethoskop-Schlauch weitergibt. Über die Ohrbügel werden die Wellen an das Trommelfell des Untersuchenden geleitet. Die am Ende des Ohrbügels angebrachten „Oliven“ aus Kunststoff dichten die Gehörgänge ab Ohrbügel Schlauch Bruststück (oder „Kopf“)

13 Stetoskop Töne und Geräusche beurteilt, die im Zusammenhang mit der Tätigkeit des Herzens, der Lunge und des Darmes entstehen. Zu jeder körperlicher Untersuchung gehört die Auskultation der Herzklappen Halsschlagader (Ausschluss krankhafter Strömungsgeräusche) Blutdruckmessung (Korotkowsche Strömungsgeräusche) Abhören der Lunge Darmgeräusche .

14 Elektrokardiogramm EKG
Das Elektrokardiogramm (EKG) ist die Aufzeichnung der Summe der elektrischen Aktivitäten aller Herzmuskelfasern. Elektrokardiogramm heißt auf Deutsch Herzspannungskurve Die elektrischen Spannungsänderungen am Herzen kann man an der Körperoberfläche messen und im Zeitverlauf aufzeichnen. Es ergibt sich ein immer wiederkehrendes Bild der elektrischen Herzaktion. Mit dem EKG lassen sich vielfältige Aussagen zu Eigenschaften und Erkrankungen des Herzens treffen.

15 Elektrokardiogramm EKG

16 EKG

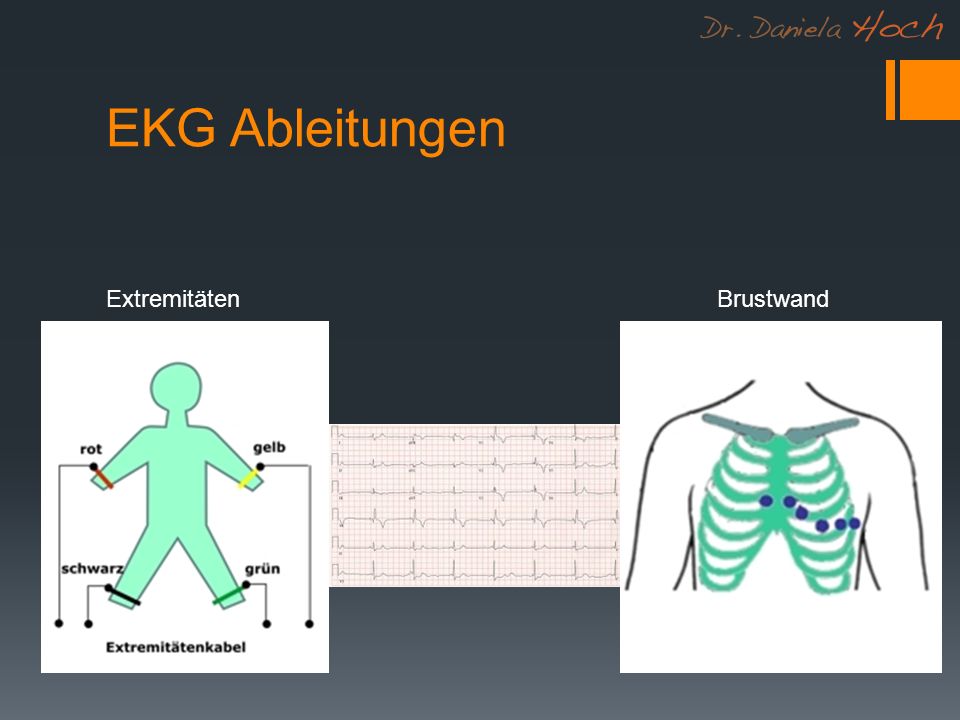

17 EKG Ableitungen Extremitäten Brustwand

18 EKG Extremitätenableitung
AMPEL !!!!!

19 EKG Extremitätenableitung
Rechter Arm: ROT Linker Arm: GELB Linker Fuss: GRÜN Rechter Fuss: SCHWARZ

20 EKG Brustwandableitung
V1 in den 4.ICR rechts neben dem Brustbein V2 in den 4.ICR links neben dem Brustbein V3 zwischen V2 und V4 V4 in den Schnittpunkt des 5.ICR und der Medioclavicularlinie links V5 vordere Axillarlinie, gleiche Höhe wie V4

21 EKG Brustwandableitung
V1 in den 4.ICR rechts neben dem Brustbein V2 in den 4.ICR links neben dem Brustbein V3 zwischen V2 und V4 V4 in den Schnittpunkt des 5.ICR und der Medioclavicularlinie links V5 vordere Axillarlinie, gleiche Höhe wie V4

22 EKG

23 EKG

24 EKG Notfall alles da WO (Platz) WIE funktioniert es Strom Papier
Elektroden
