Express-Alarm und FloriPlan
Digitale Alarmierung Digitale Alarmierung Express-Alarm und FloriPlan 1
2
BOSS,NEO.S und RES.Q im Handyformat
Display-Meldeempfänger BOSS,NEO.S und RES.Q im Handyformat
3
Digitaler Meldeempfänger BOSS 910
12 RIC, 48 Adressen Mit PLL - Empfangsfrequenz programmierbar über 1 MHz Bandbreite Beste Empfangsleistung von 3,5 µV/m (1200 Baud) Textoptimierung durch Mehrfachempfang Express-Funktion Gut lesbares 3-Zeilen Display mit 16 Zeichen pro Zeile und 5 mm Schriftgröße Alarmierung mit Weckton, Vibration und heller Displaybeleuchtung
4
Digitaler Meldeempfänger BOSS 925

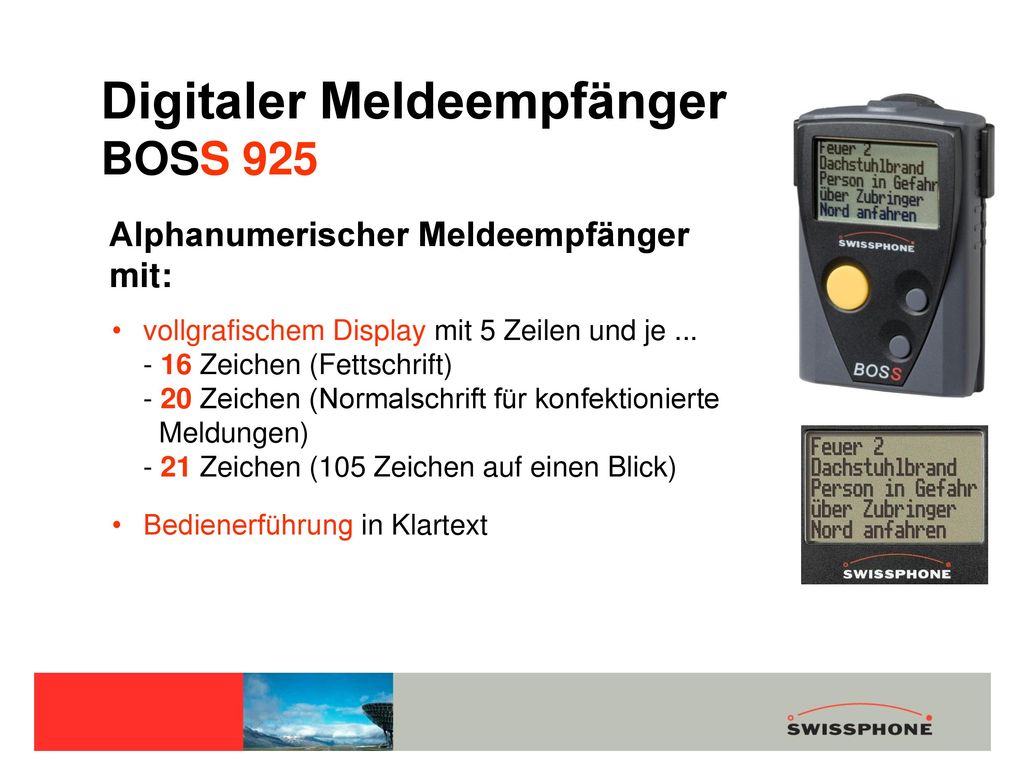

Alphanumerischer Meldeempfänger mit: vollgrafischem Display mit 5 Zeilen und je Zeichen (Fettschrift) Zeichen (Normalschrift für konfektionierte Meldungen) Zeichen (105 Zeichen auf einen Blick) Bedienerführung in Klartext
5

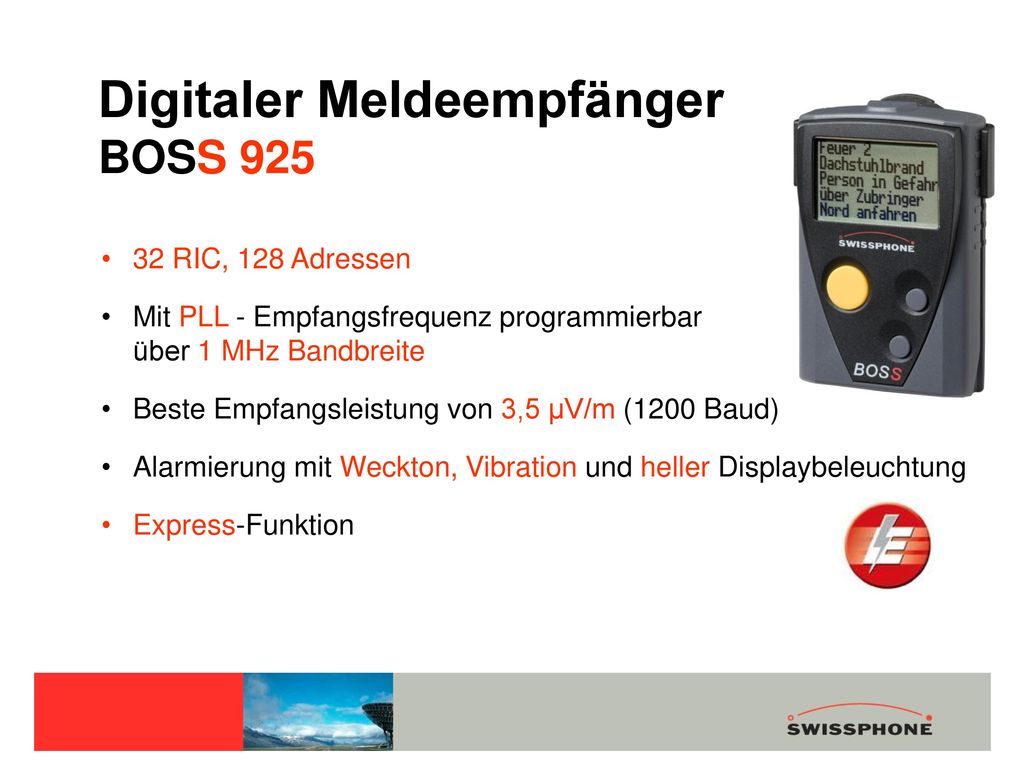

Digitaler Meldeempfänger BOSS 925
32 RIC, 128 Adressen Mit PLL - Empfangsfrequenz programmierbar über 1 MHz Bandbreite Beste Empfangsleistung von 3,5 µV/m (1200 Baud) Alarmierung mit Weckton, Vibration und heller Displaybeleuchtung Express-Funktion
6
Versorgungsradien bei unterschiedlichen Empfangsleistungen
Je kleiner die Feldstärkeangabe, desto größer die Reichweite
7
Bedämpfung durch Bebauung
µV/m 3,5 Die Funkwellen werden um ca. 20 dB durch Mauerwerk oder Stahlbeton bedämpft Km Die Reichweite reduziert sich auf diese Entfernung vom Sender Feldstärkeverlauf ohne Dämpfung Feldstärkeverlauf mit Dämpfung
8

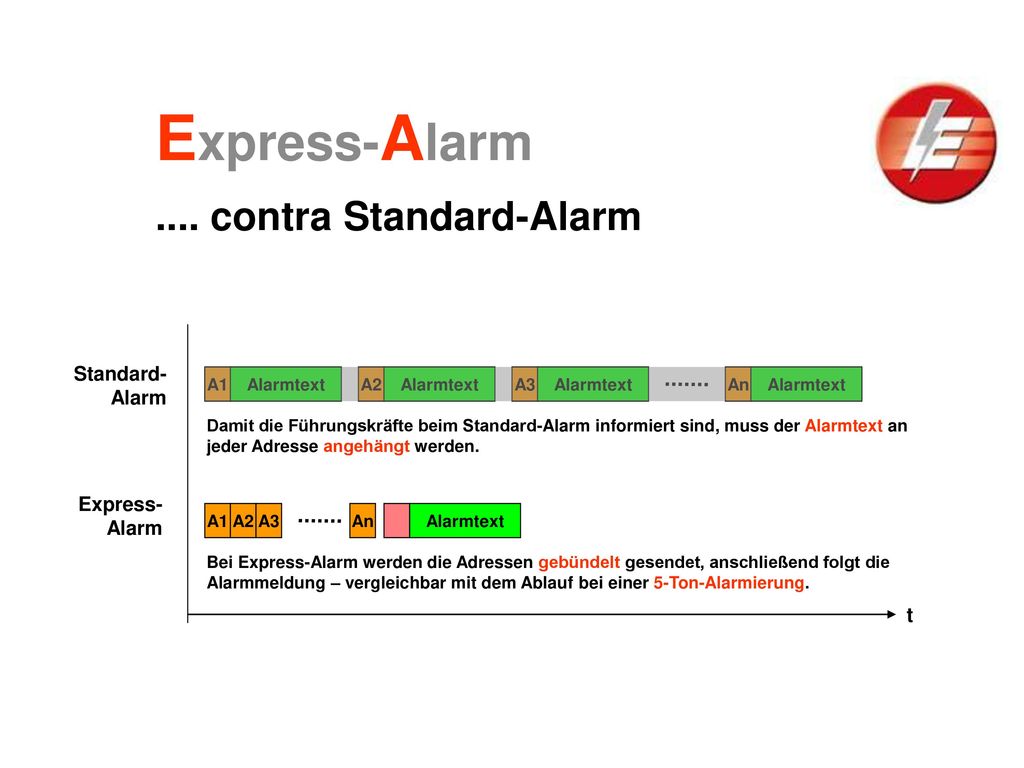

Express-Alarm Standard- Alarm Express- Alarm t A1 Alarmtext A2 A3 An
.... contra Standard-Alarm A1 Alarmtext A2 A3 An Standard- Alarm Damit die Führungskräfte beim Standard-Alarm informiert sind, muss der Alarmtext an jeder Adresse angehängt werden. Express- Alarm A1 A2 A3 An Alarmtext Bei Express-Alarm werden die Adressen gebündelt gesendet, anschließend folgt die Alarmmeldung – vergleichbar mit dem Ablauf bei einer 5-Ton-Alarmierung. t
9
RIC (Radio-Identification-Code
Eine Schleife besteht aus dem RIC und aus einem Unter-RIC (A,B,C,D) Schleifenbildung mit den Express-RICs 18 Bit 2Bit Fixtext für die Melder RIC, 7stellige Zahl A Einsatzalarm B Einsatz ohne Eile C Info D Einsatzrücknahme, Einsatzabbruch Jeder RIC stellt die Schleife für das zu alarmierende Einsatzmittel dar, die Unteradresse vermittelt die Dringlichkeit
10
Für die Verantwortlichen der RIC-Organisation:

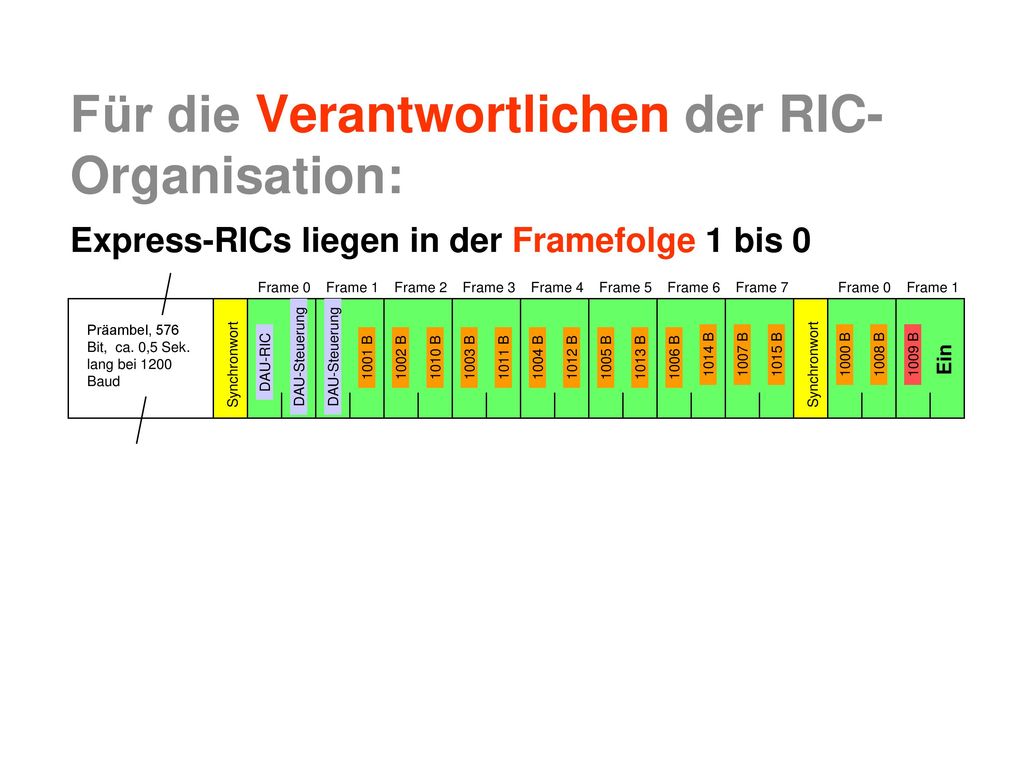

Express-RICs liegen in der Framefolge 1 bis 0 Frame 1 Frame 2 Frame 3 Frame 4 Frame 5 Frame 6 Frame 7 Frame 0 DAU-Steuerung DAU-Steuerung Präambel, 576 Bit, ca. 0,5 Sek. lang bei 1200 Baud Synchronwort Synchronwort DAU-RIC 1001 B 1002 B 1010 B 1003 B 1011 B 1004 B 1012 B 1005 B 1013 B 1006 B 1014 B 1007 B 1015 B 1000 B 1008 B 1009 B Ein
11
RIC-Matrix, Excel-Vorlage für Leitstelle:
11
