1 High-Resolution Multichannel TDC (< 10 ps RMS) Implemented in FPGA
Dipl.-Ing. Eugen Bayer Dr. Michael Traxler

2 Comparison with other TDCs
Overview Introduction Approaches Design Measurements Comparison with other TDCs Erläutern danach Erklären und werde auch Vorstellen Anschließend ... vorgestellt Abgeschlossen wird...

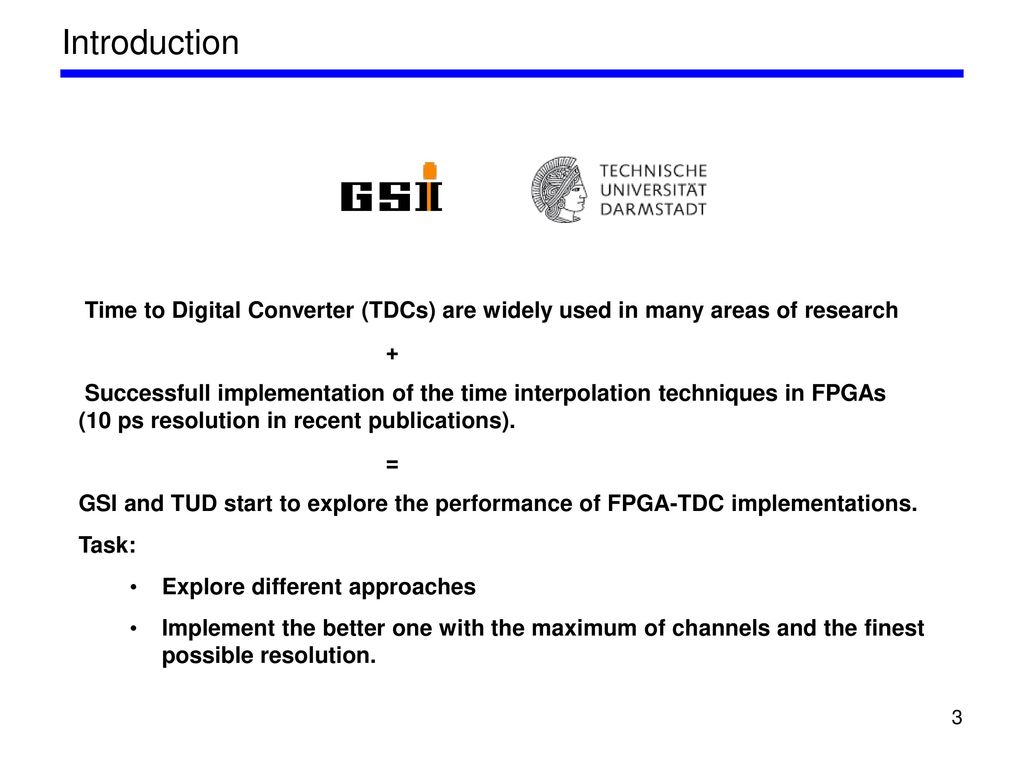

3 Introduction Time to Digital Converter (TDCs) are widely used in many areas of research + Successfull implementation of the time interpolation techniques in FPGAs (10 ps resolution in recent publications). = GSI and TUD start to explore the performance of FPGA-TDC implementations. Task: Explore different approaches Implement the better one with the maximum of channels and the finest possible resolution. Meine Aufgabe war es einzelne auf einem FPGA....zu untersuchen, bezüglich Auflösung und maximaler Anzahl an Kanälen Und das beste Verfahren zu implementieren.. Nun, untersucht habe ich... ..... Beim Impl. Des 2ten Kanas habe ich jedoch festgestellt, dass...nur mit einem großem Aufwand ..abgebrochen In diesem Vortrag geht es also um die Ergebnisse und Funktionsweise des TDL- Verfahrens

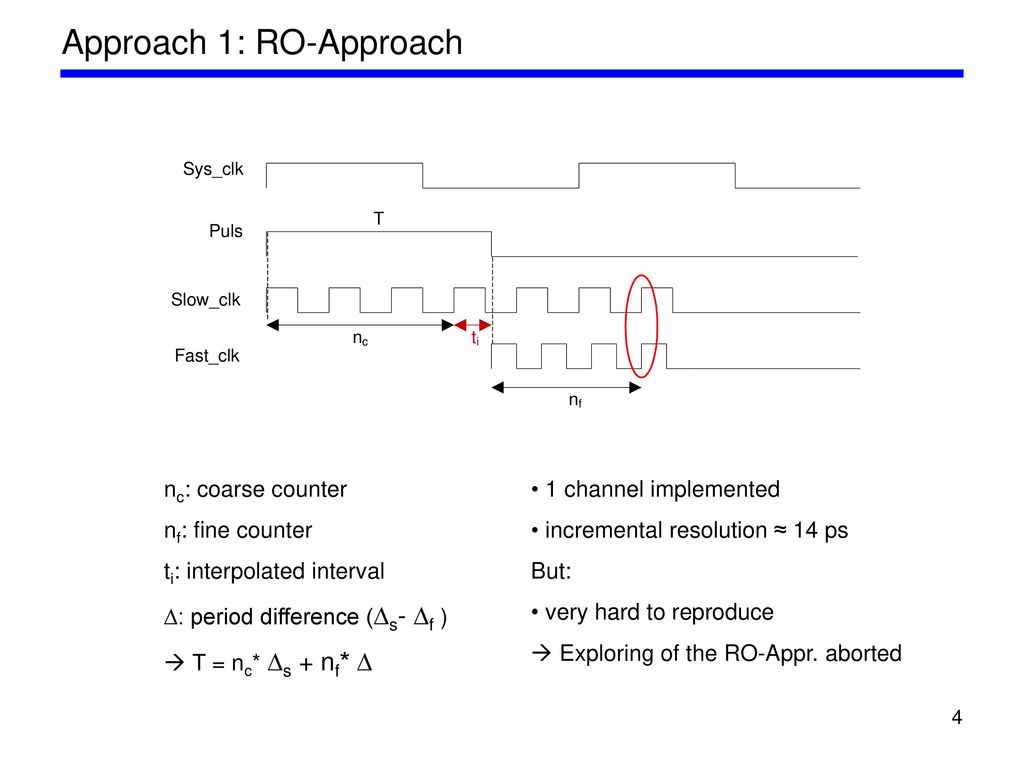

4 Approach 1: RO-Approach
nc: coarse counter nf: fine counter ti: interpolated interval ∆: period difference (∆s- ∆f )  T = nc* ∆s + nf* ∆ 1 channel implemented incremental resolution ≈ 14 ps But: very hard to reproduce  Exploring of the RO-Appr. aborted

5 Approach 2: Tapped Delay Lines (TDL) Method
Idea: The asynchronous input signal (e.g one rising edge) runs through a chain of delay elements. The position of the 0/1 transition is stored in the FF array at the next rising edge of the system clock. FPGA: The "Carry-Chain" serves as a delay chain. Carry-Chain multiplexer are the delay elements. Delay = 45 ps (Virtex-4: CINCOUT = 90 ps, speed grade =10). Real delays vary  cell-by-cell calibration necessary. Wie bereits erwähnt, werden.... genutzt. ZEIGEN... Die Interpolation im TDL-Verfahren läuft folgendermaßen ab: Das async. Signal.... Daher auch der Name Tapped... Nun soll.. Die Verzögerung eines einzelnen Elem. Es ist bekannt.. Ich habe festgestellt..

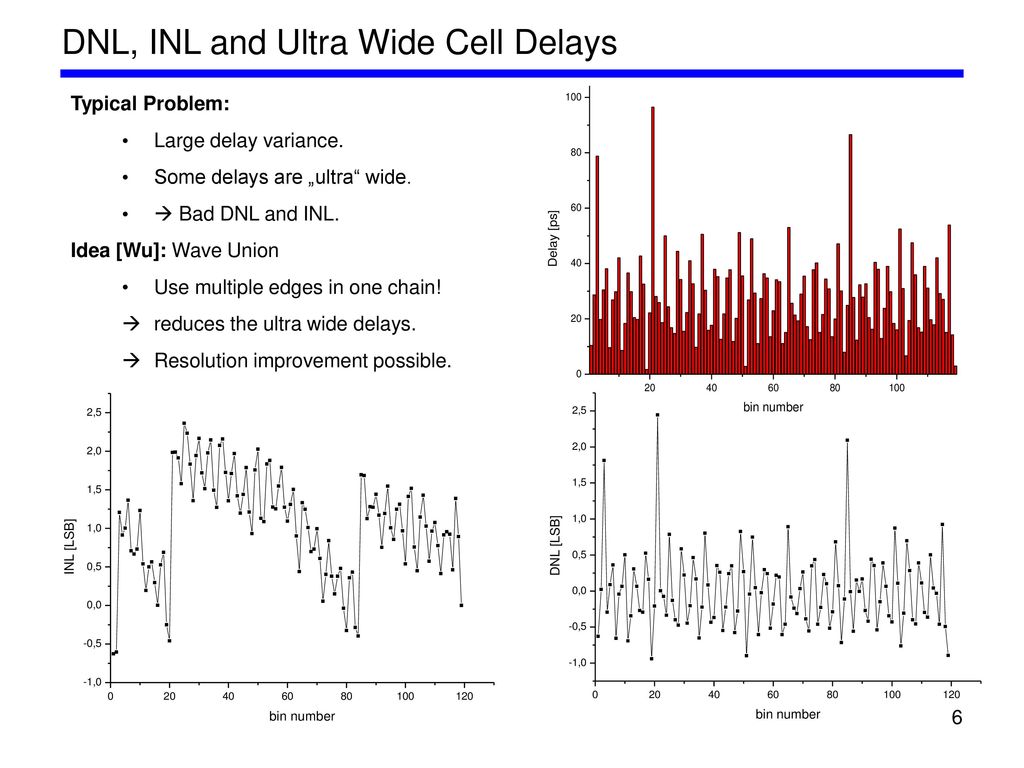

6 DNL, INL and Ultra Wide Cell Delays
Typical Problem: Large delay variance. Some delays are „ultra“ wide.  Bad DNL and INL. Idea [Wu]: Wave Union Use multiple edges in one chain! reduces the ultra wide delays. Resolution improvement possible.

7 Wave Union Method Two or more transitions propagate.
If one transition is in ultra wide bin  the another is in a normal bin. Store a pattern of edges Trigger them simultaneously  Control the runtime of signals (difficult but feasible)  Ultra wide bins became smaller.

8 TDL-Design (one TDC-channel, simplified)
Nun. Und so sieht das Design eines TDC-Kanals aus...natürlich ist die Darstellung für ein besseres Verständniss stark vereinfacht... Das Design besteht im Groben aus 4 Teilen: dem Interpolator, Synchronisierer, dem Trigger und der Periferie Der Interpolator besteht aus 2 Teilen .....Vom async. Signal getriggert, wird dieses Muster losgelöst und läuft durch die Carry-Chain Da das Triggersignal, sowie die Propagierung des Musters in der Carry-Chain asyncr. zum Systemtykt auftritt, muss beides mit dem Sys-Takt einsync. werden Dazu dienen diese beiden DUAL-Syncronizer, die hier orange dargestellt sind... Ab da ist alles Systemtaktsynchron und kann in der Periferie weiterverarbeitet werden Die Periferie besteht aus....|| Der Controller registriert den Treffer, steuert das Dekodieren der Flankenpos. Und das Schreiben der Summe in den FIFO. Es gibt viele interessante Implementierungsdetails... zum Beispiel warum ich zwei Flanken benutze...oder den Aufbau des Triggers Einiges davon habe ich bereits in den Zwischenvorträgen angeschnitten...jetzt im Abschl.vortrag möchte ich deshalb den Decoder im Detail beschreiben

9 Measurements TDC Measured: Root Mean Square Temperature dependence
Dependence on the supply voltage variations. Measurement setup: Delay between 2 rising edges on different channels. ~ 250k measurements pro setup. Delays < 1 ns were adjusted via different cable lengths. Delays > 1 ns were adjusted with the Tektronix Data Timing Generator (precision = 1 ps). Measurement value: Sum of positions + timestamp. Calibration and analysis offline. LVDS- Fanout (1 ps) 1 cm ≈ 50 ps RND-Pulse- Generator

10 RMS 3 measurement series: the async. edges arrive...
... within one period of the system clock. ... with an offset of multiple sys_clk cycles. ... with offset > 1 µs. Test reading: wire length channel A mean [ps] RMS [ps] ~6 cm 1697 10 ~7 cm 1740 ~8 cm 1781 DTG time difference mean [ps] RMS [ps] 42 45798 9 44 47798 46 49798 1,004 11 1,006 1,008

11 Temperature dependence
Temperature region: 30 °C – 85 °C in 5°C steps. FPGA body was heated with a hot air blower. Observations: Deformation of the calibration LUTs. Measured distance in delay elements changes, but... ...no change of the calibrated value of the RMS, if calibration LUT is up-to- date. (acceptable region: ± 5°C) Conclusion: No effect under normal conditions!

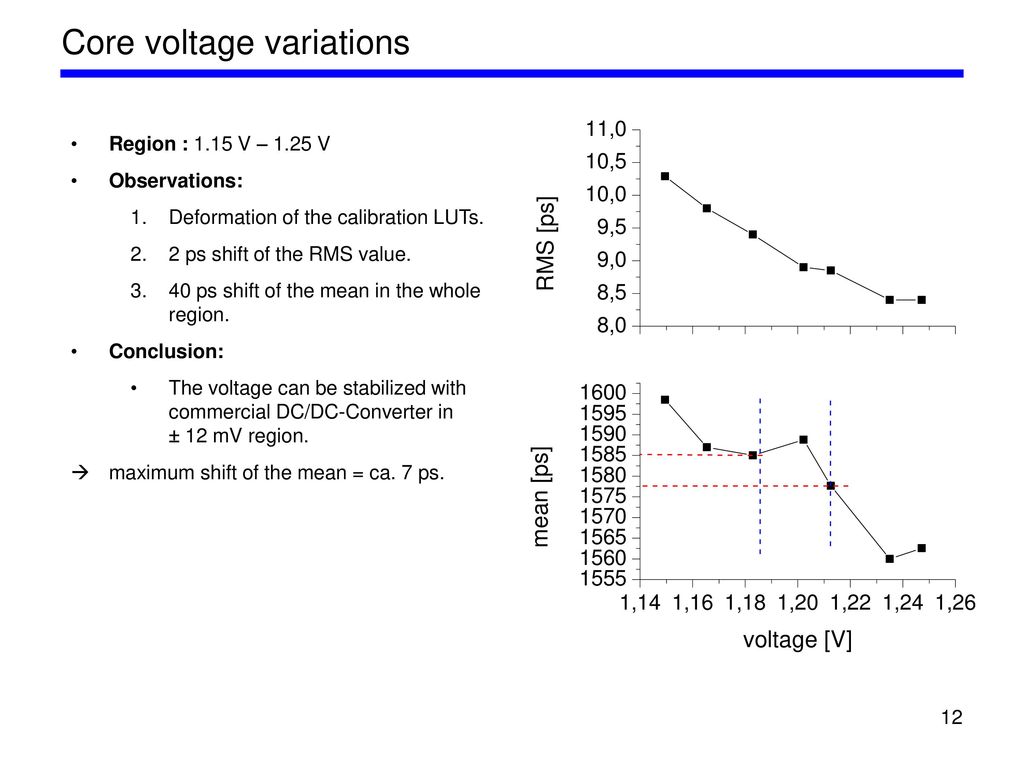

12 Core voltage variations
Region : 1.15 V – 1.25 V Observations: Deformation of the calibration LUTs. 2 ps shift of the RMS value. 40 ps shift of the mean in the whole region. Conclusion: The voltage can be stabilized with commercial DC/DC-Converter in ± 12 mV region.  maximum shift of the mean = ca. 7 ps.

13 Consumption of resources
Ressource Used Available In % Slice-Register 22.096 36.864 59 LUTs 18.119 49 Block-RAM 37 96 38

14 Comparison with other TDCs
FPGA-TDC (GSI/TUD): 32 channel with 9 ps RMS for a time difference measurement (6 ps resolution per channel), dead time: MHz unpipelined, 2 cycles pipelined (outstanding). FPGA-TDC (Wu): 18 channels with 25 ps RMS, dead time: MHz. 8 channels with 10 ps RMS, dead time: MHz. HP-TDC (CERN): 32 channels with 30 ps resolution. 8 channels with 17 ps resolution. TDC-GPX (Fa. ACAM): 8 channels with 27 ps resolution, 200 MHz max. Hit rate (40 MHz continuous). 2 channels with 10 ps resolution, dead time 18 cycles, 500 kHz continuous hit rate.
