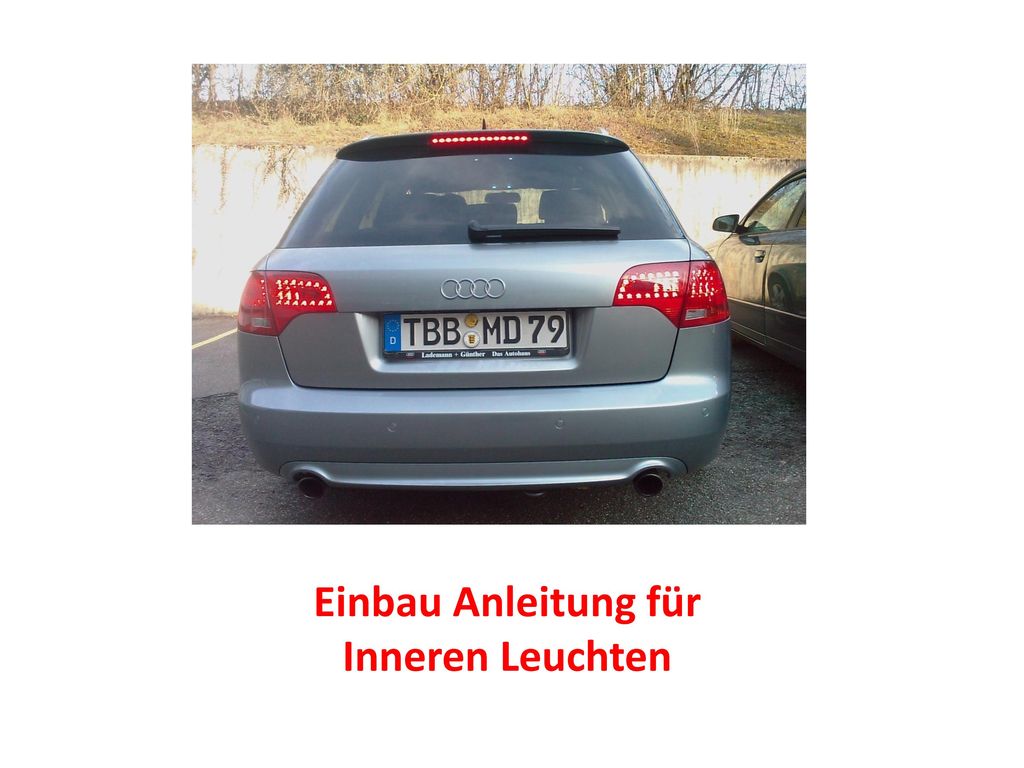

Einbau Anleitung für Inneren Leuchten
2
Die Schrauben an der Makierten stellen öffnen
3
Abdeckung Runter siehen
4
Die Zwei schrauben in der innen seite Lösen
5
Abdeckung VORSICHTIG RUNTER DRÜCKEN.
6

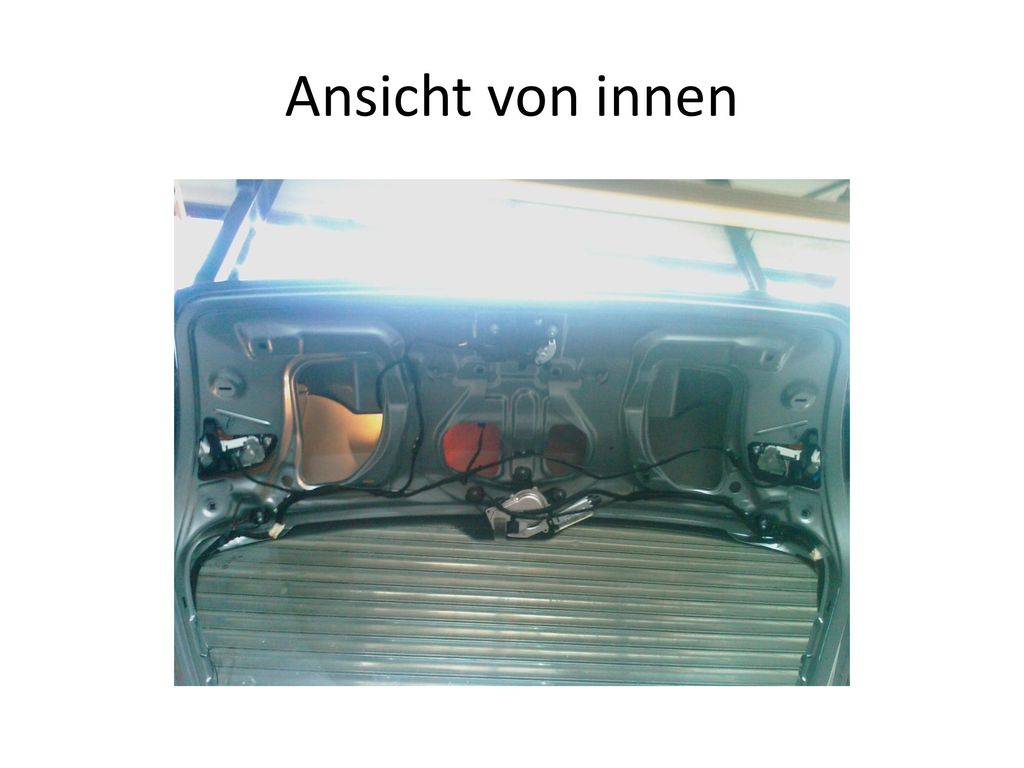

Ansicht von innen
7

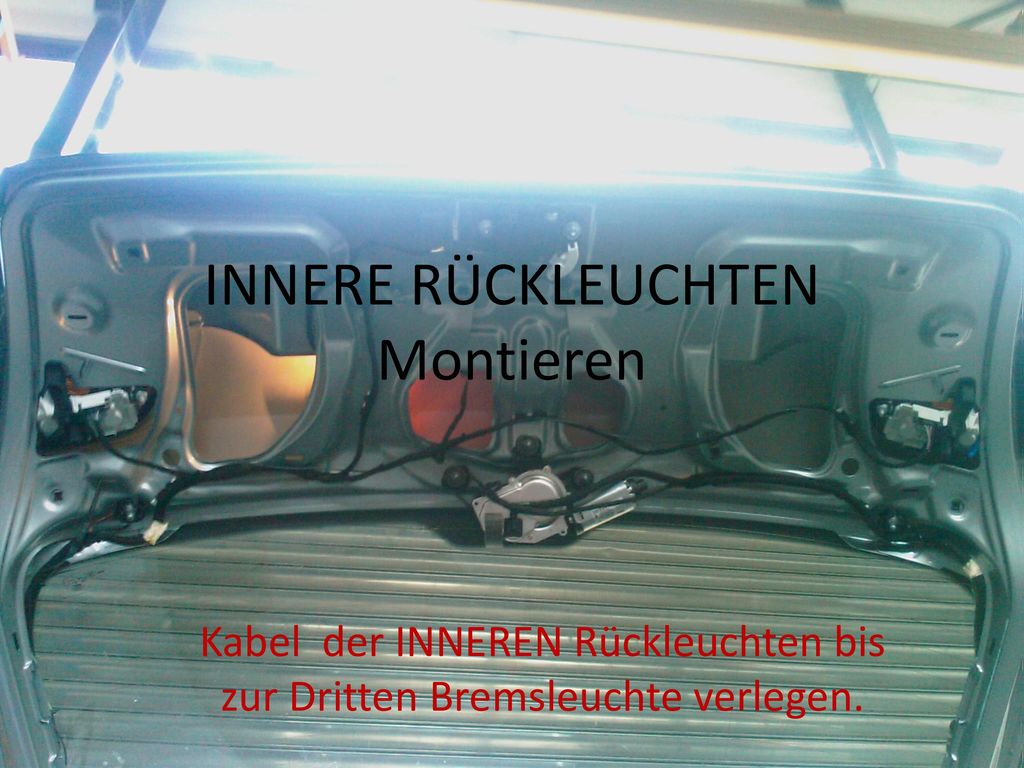

INNERE RÜCKLEUCHTEN Montieren
Kabel der INNEREN Rückleuchten bis zur Dritten Bremsleuchte verlegen.
8

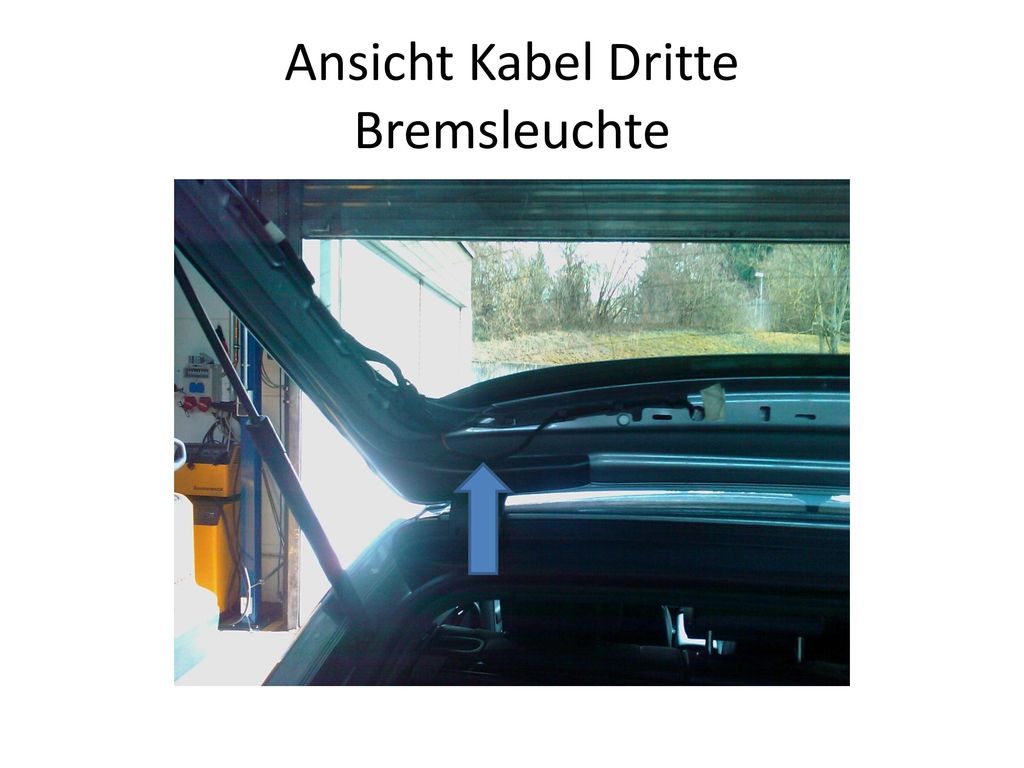

Ansicht Kabel Dritte Bremsleuchte
9
Die Beiden Kabel mit dem Roten Kabel der Dritten Bremsleuchte Verbinden.
10
Ansicht bei Verlegten Kabel
11
Kabel so Verlegen
12

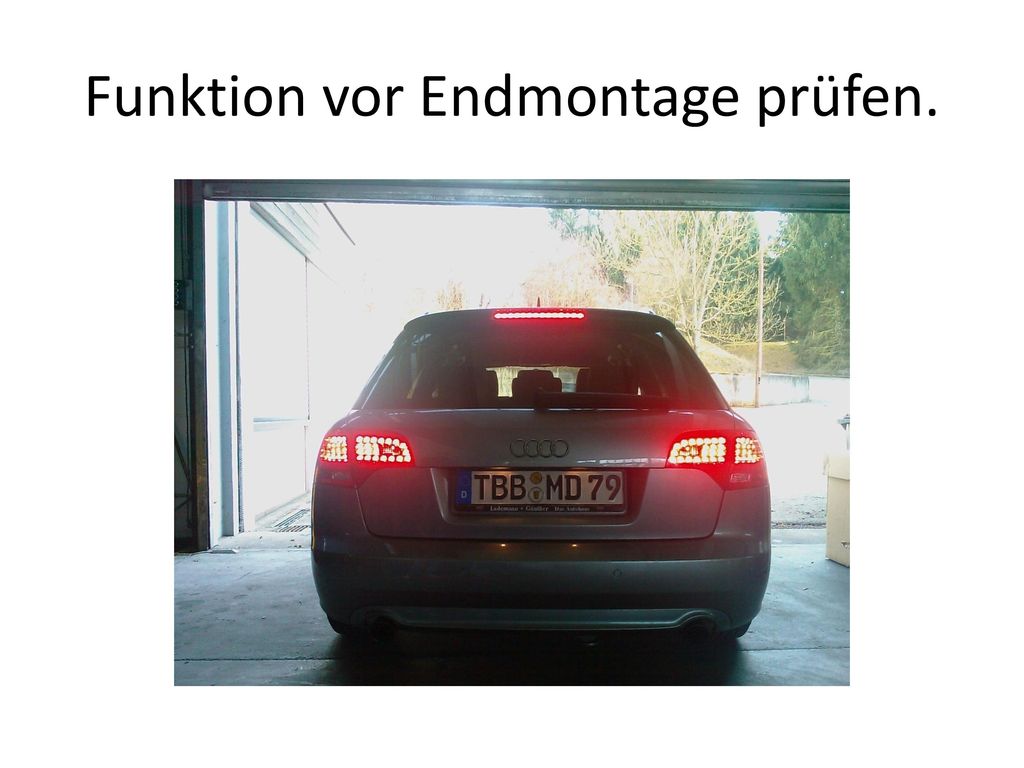

Funktion vor Endmontage prüfen.
13

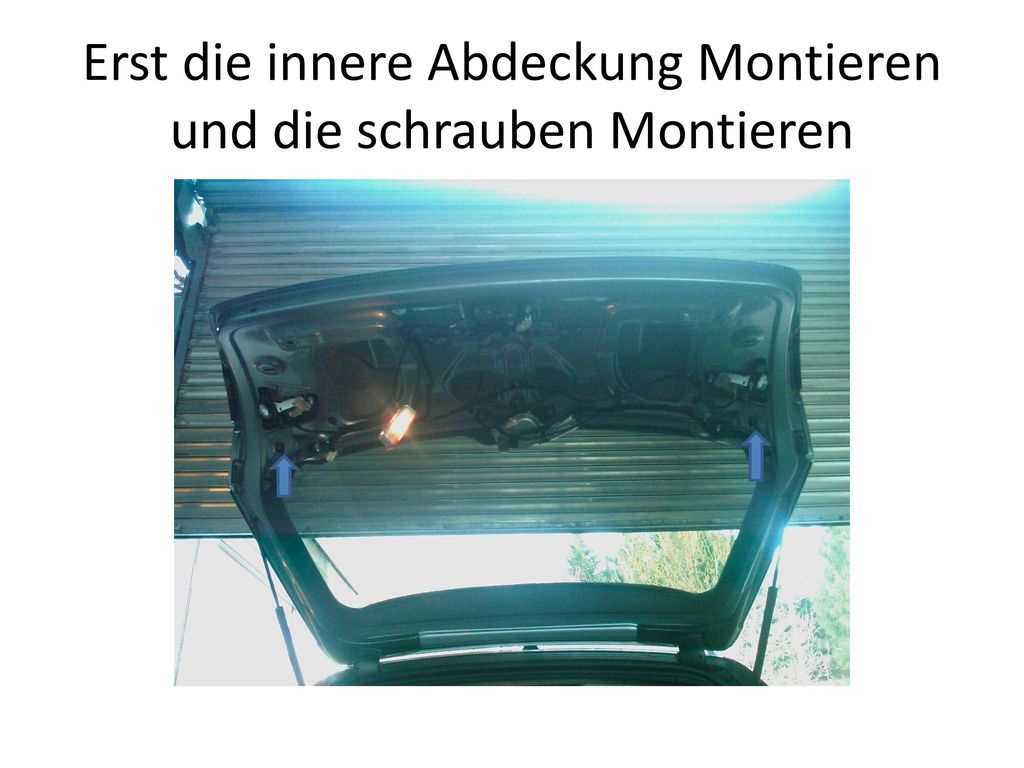

Erst die innere Abdeckung Montieren und die schrauben Montieren
14

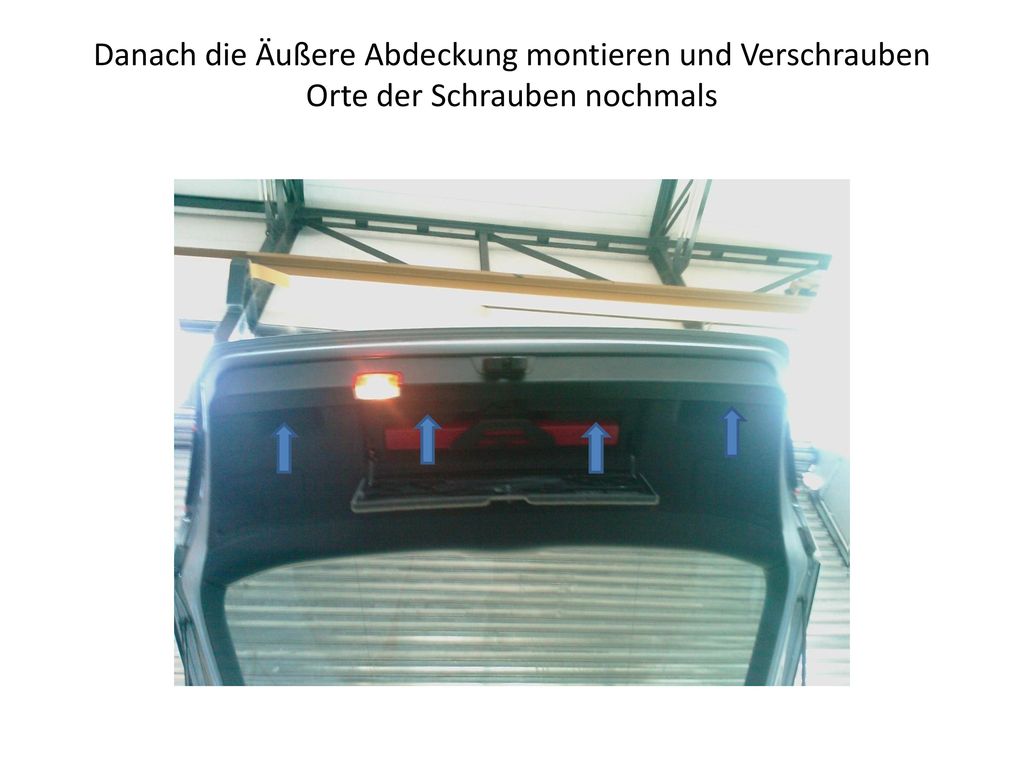

Danach die Äußere Abdeckung montieren und Verschrauben Orte der Schrauben nochmals
