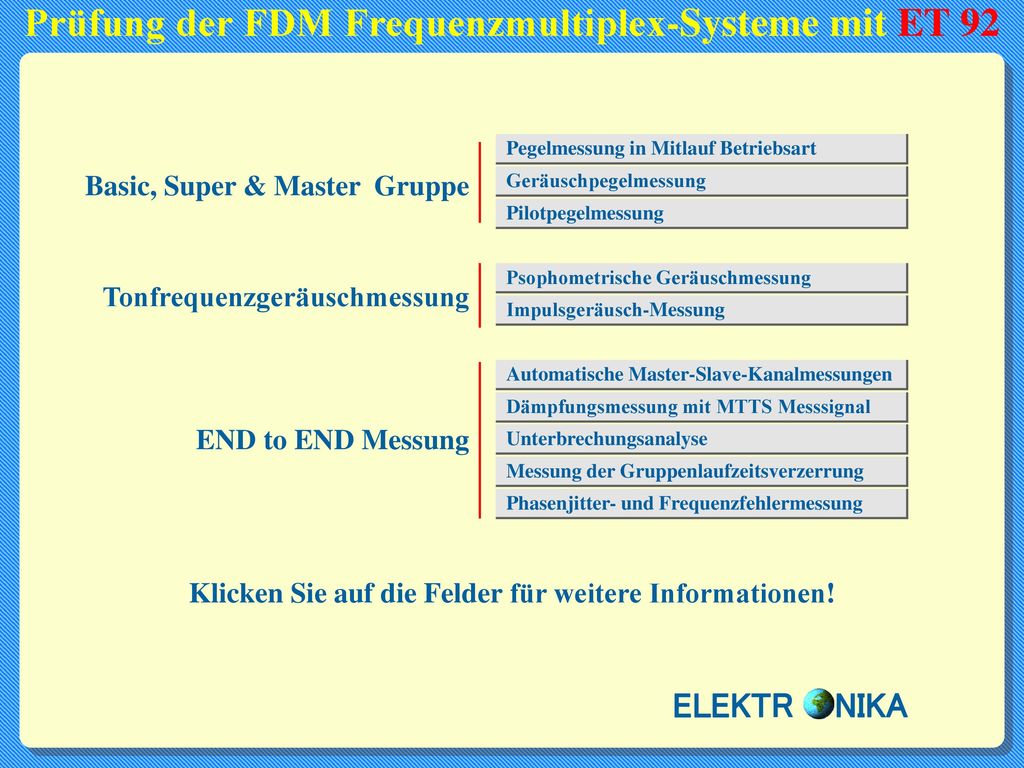

Prüfung der FDM Frequenzmultiplex-Systeme mit ET 92
Basic, Super & Master Gruppe Tonfrequenzgeräuschmessung END to END Messung Pegelmessung in Mitlauf Betriebsart Geräuschpegelmessung Pilotpegelmessung Psophometrische Geräuschmessung Impulsgeräusch-Messung Automatische Master-Slave-Kanalmessungen Dämpfungsmessung mit MTTS Messsignal Unterbrechungsanalyse Messung der Gruppenlaufzeitsverzerrung Phasenjitter- und Frequenzfehlermessung Klicken Sie auf die Felder für weitere Informationen! ELEKTR NIKA
2

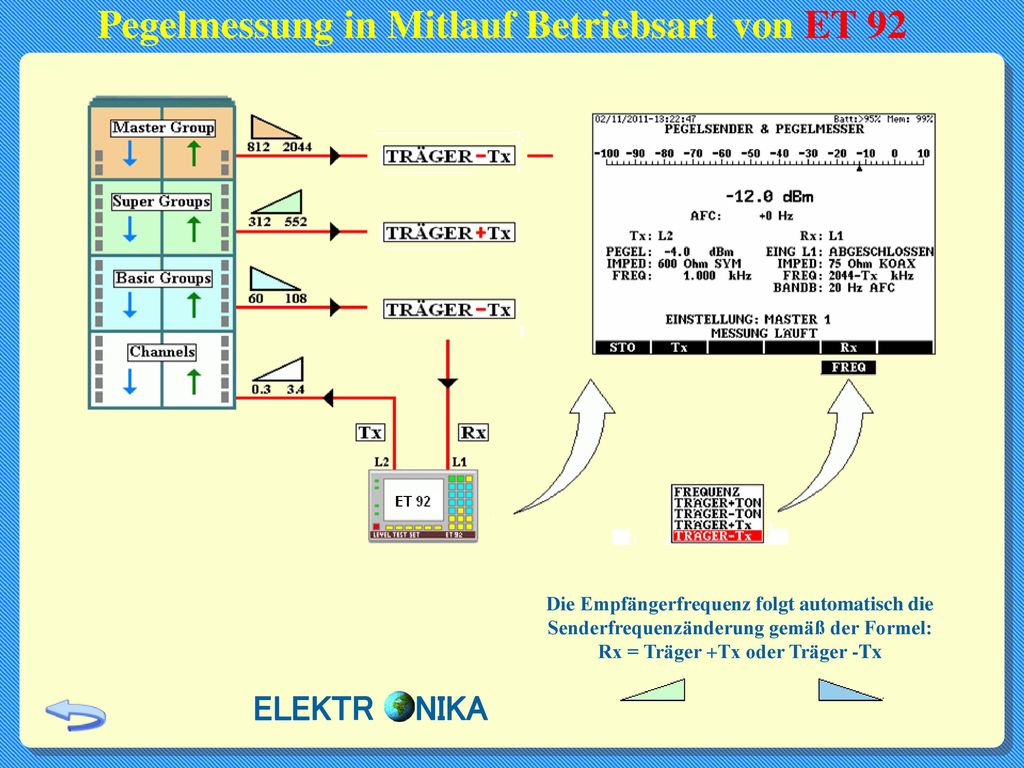

Pegelmessung in Mitlauf Betriebsart von ET 92
Die Empfängerfrequenz folgt automatisch die Senderfrequenzänderung gemäß der Formel: Rx = Träger +Tx oder Träger -Tx ELEKTR NIKA
3

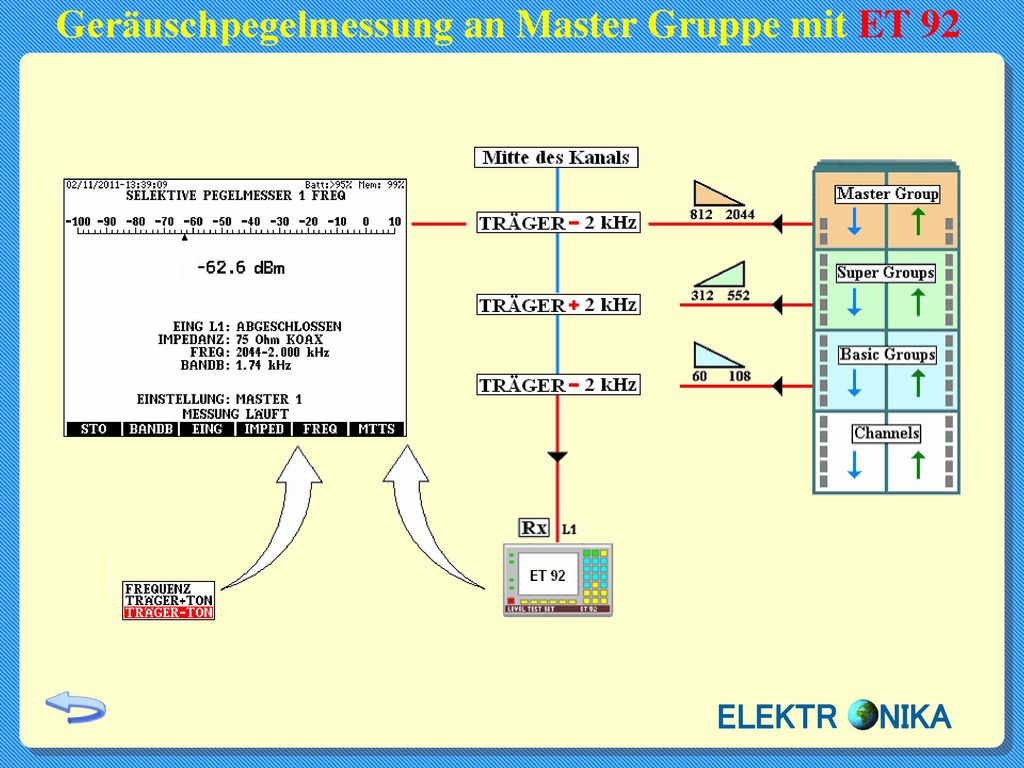

Geräuschpegelmessung an Master Gruppe mit ET 92
ELEKTR NIKA
4

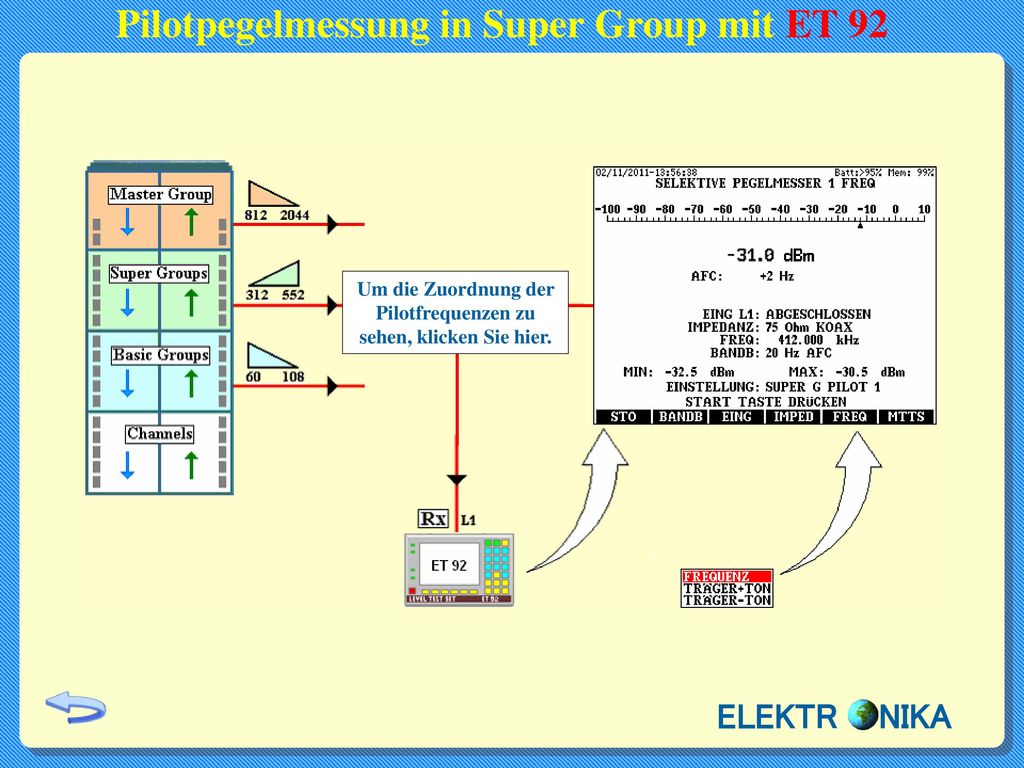

Pilotpegelmessung in Super Group mit ET 92
Um die Zuordnung der Pilotfrequenzen zu sehen, klicken Sie hier. ELEKTR NIKA
5

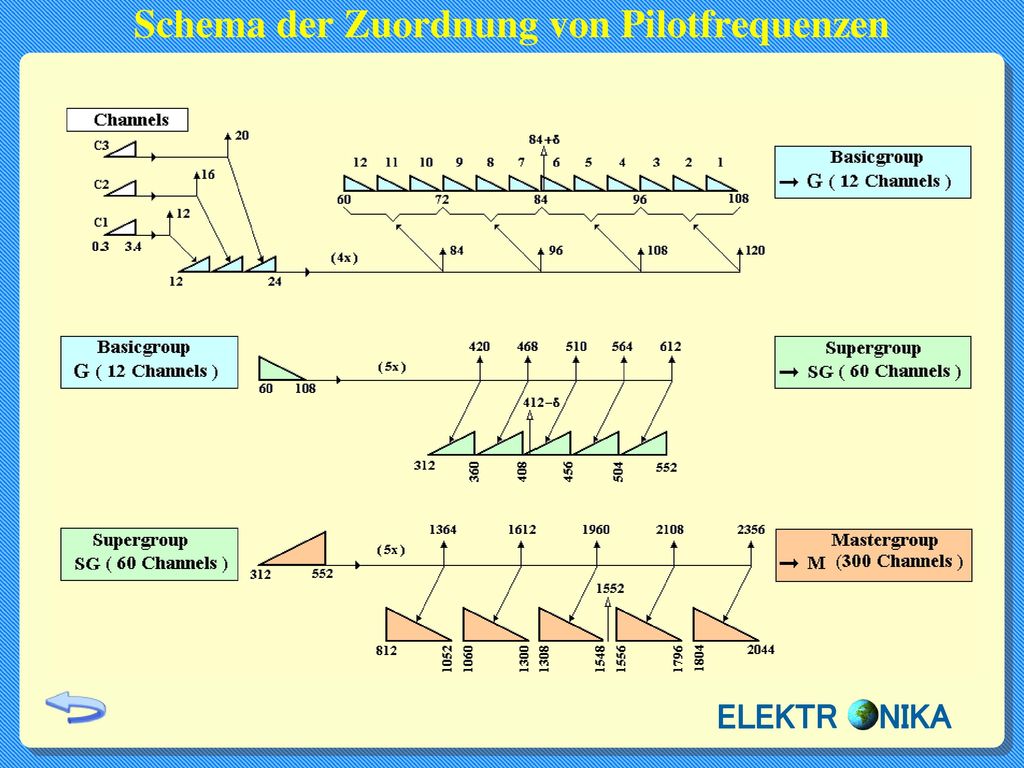

Schema der Zuordnung von Pilotfrequenzen
ELEKTR NIKA
6

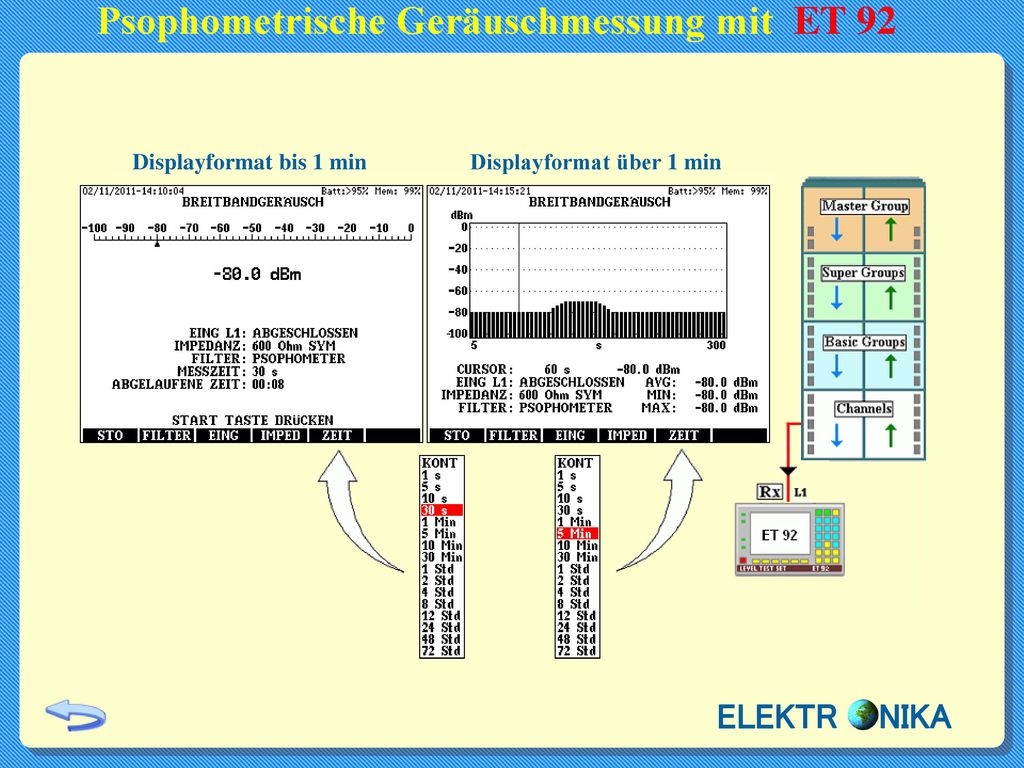

Psophometrische Geräuschmessung mit ET 92
Displayformat bis 1 min Displayformat über 1 min ELEKTR NIKA
7

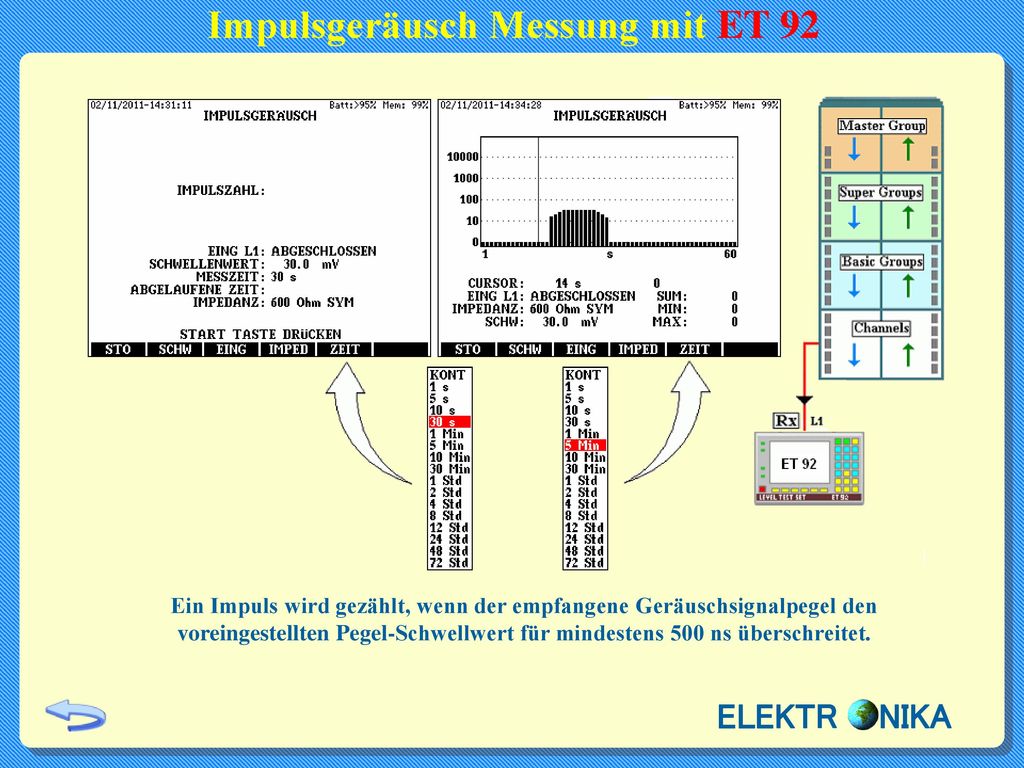

Impulsgeräusch Messung mit ET 92
Displayformat bis 30 sec Displayformat über 30 sec Ein Impuls wird gezählt, wenn der empfangene Geräuschsignalpegel den voreingestellten Pegel-Schwellwert für mindestens 500 ns überschreitet. ELEKTR NIKA
8

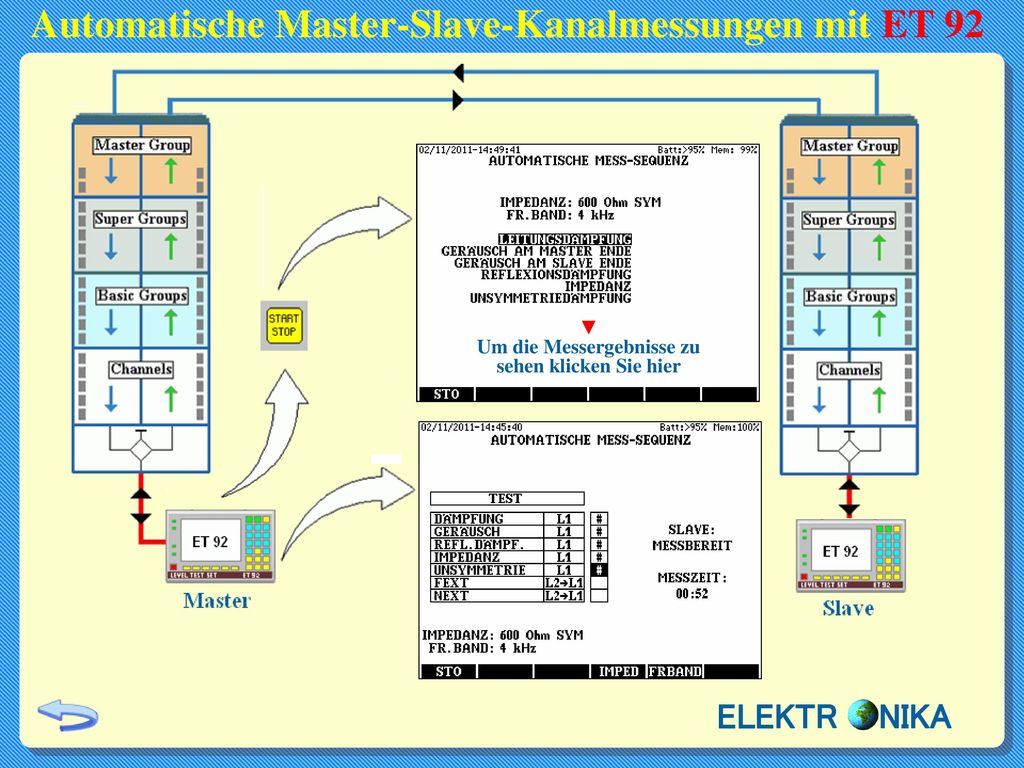

Automatische Master-Slave-Kanalmessungen mit ET 92
▼ Um die Messergebnisse zu sehen klicken Sie hier ELEKTR NIKA
9

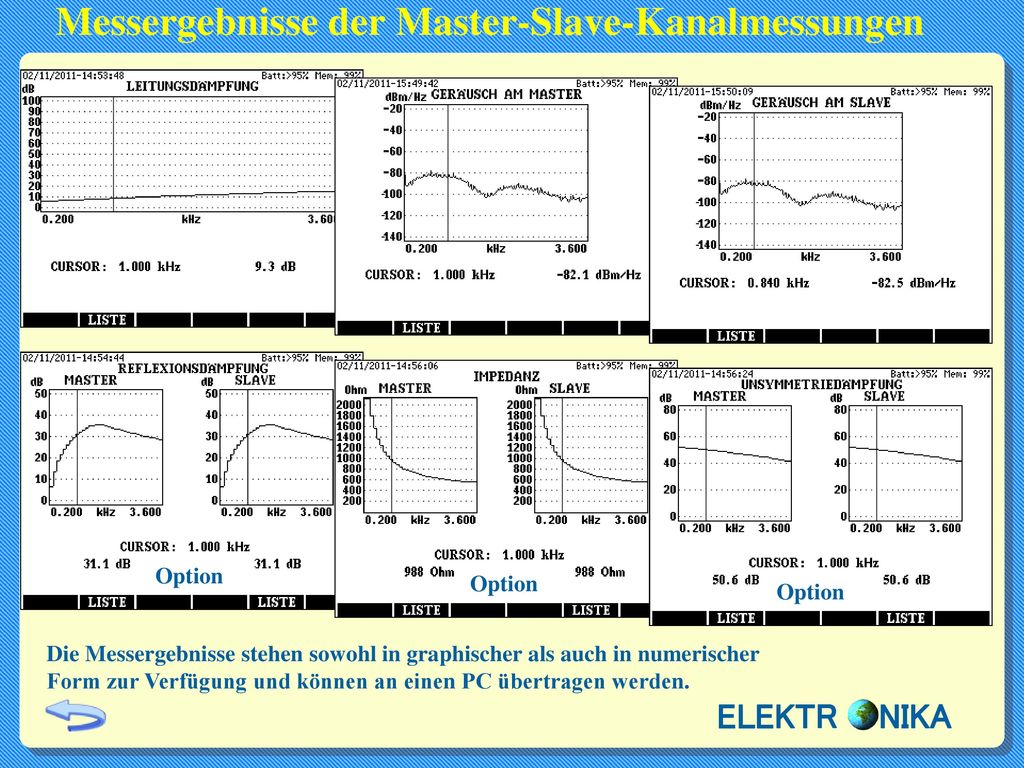

Messergebnisse der Master-Slave-Kanalmessungen
Option Option Option Die Messergebnisse stehen sowohl in graphischer als auch in numerischer Form zur Verfügung und können an einen PC übertragen werden. ELEKTR NIKA
10
Dämpfungsmessung mit MTTS Messsignal
MTTS METHOD: Der Pegelsender erzeugt ein Mehrtonsignal mit 36 Tönen ■ Frequenzbereich: 100 bis 3600 Hz ■ Frequenzschritte: 100 Hz ■ Pegel: -20 dBm / Frequenz Der Selektive Pegelmesser misst gleichzeitig an der 36 Frequenzen VORTEILE: ■ Keine Synchronisierung zwischen Sender und Empfänger ist nötig ■ Die Messzeit ist viel kürzer als bei den klassischen Methoden ELEKTR NIKA
11

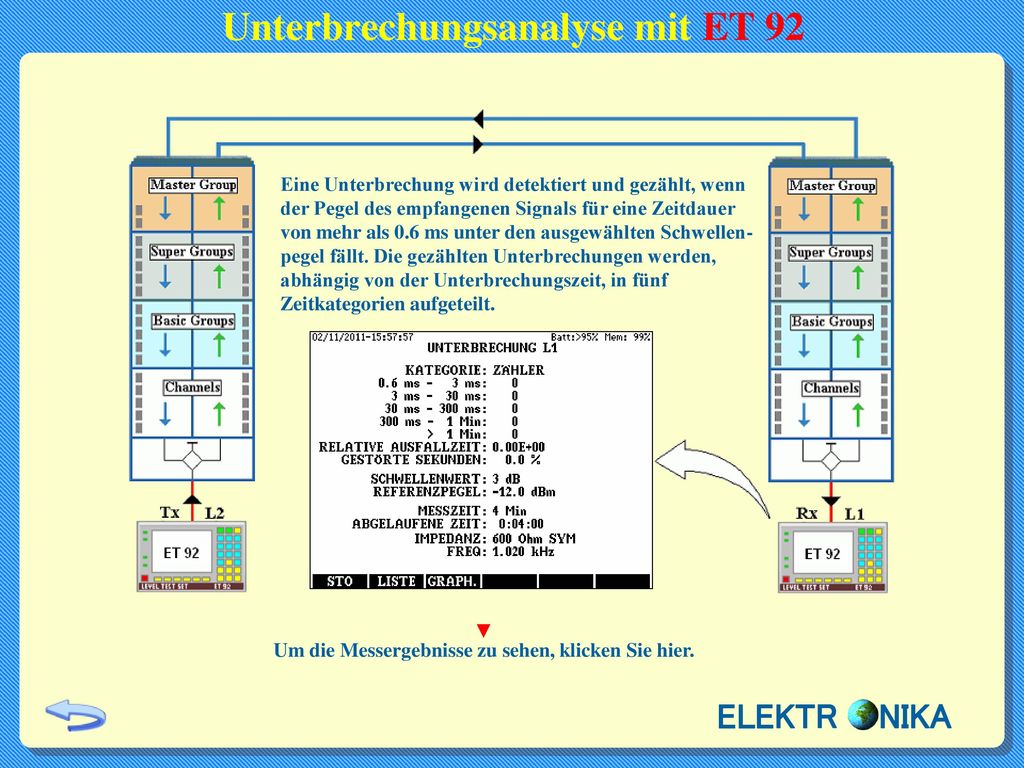

Unterbrechungsanalyse mit ET 92
Eine Unterbrechung wird detektiert und gezählt, wenn der Pegel des empfangenen Signals für eine Zeitdauer von mehr als 0.6 ms unter den ausgewählten Schwellen- pegel fällt. Die gezählten Unterbrechungen werden, abhängig von der Unterbrechungszeit, in fünf Zeitkategorien aufgeteilt. ▼ Um die Messergebnisse zu sehen, klicken Sie hier. ELEKTR NIKA
12

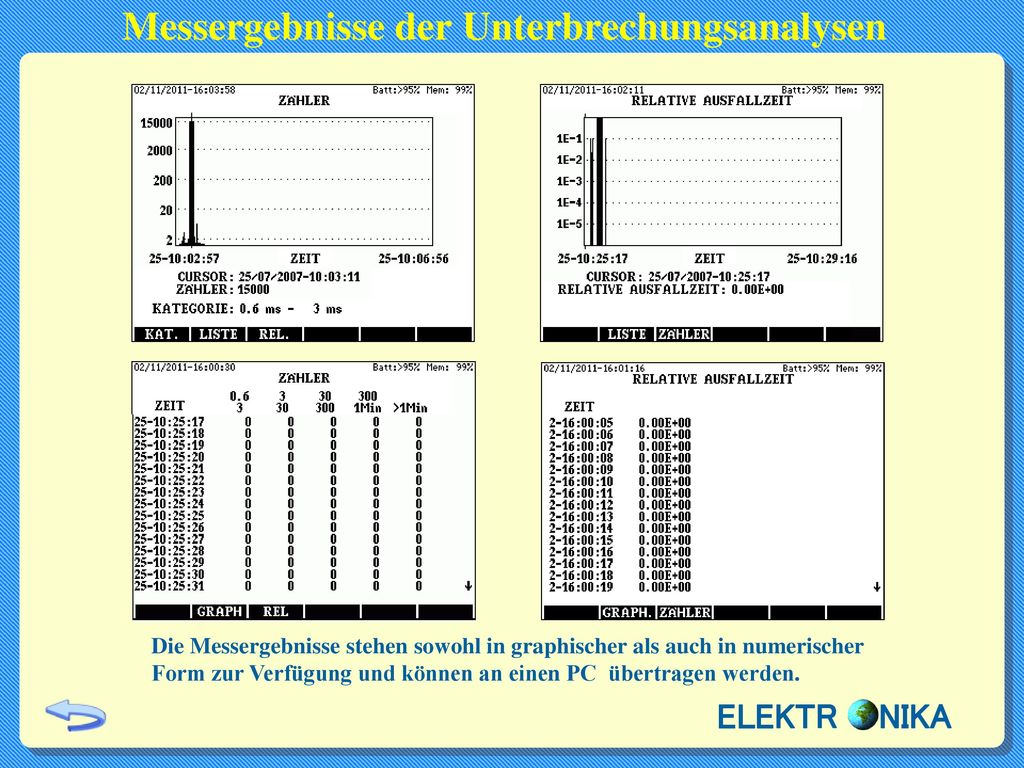

Messergebnisse der Unterbrechungsanalysen
Die Messergebnisse stehen sowohl in graphischer als auch in numerischer Form zur Verfügung und können an einen PC übertragen werden. ELEKTR NIKA
13

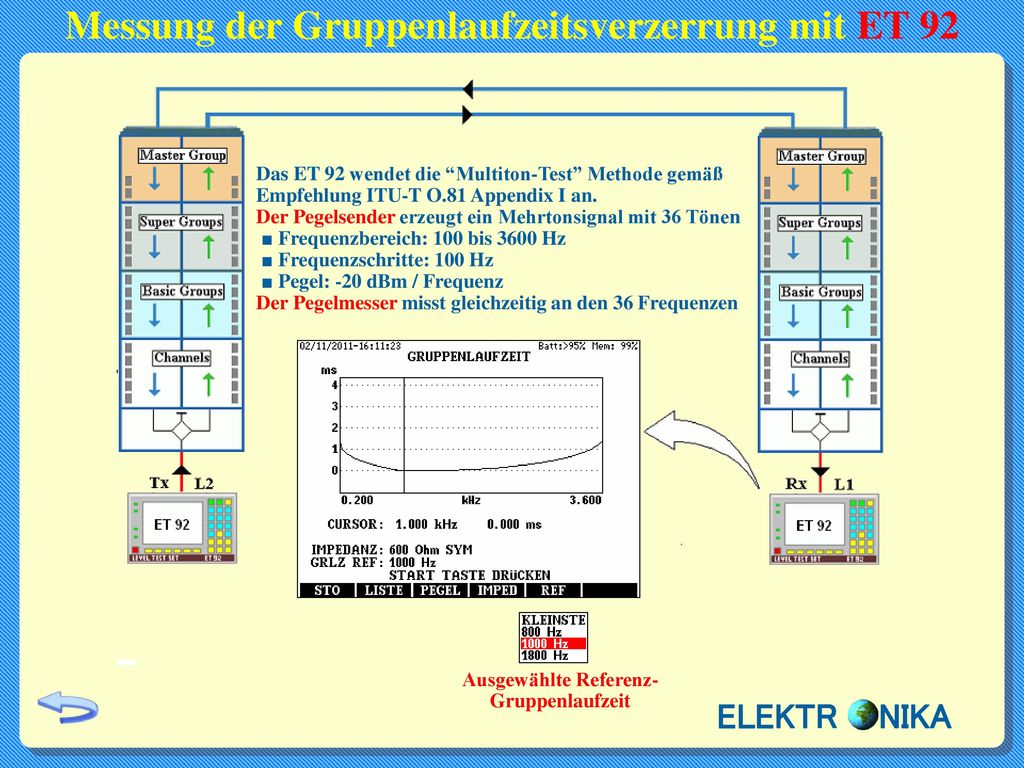

Messung der Gruppenlaufzeitsverzerrung mit ET 92
Das ET 92 wendet die “Multiton-Test” Methode gemäß Empfehlung ITU-T O.81 Appendix I an. Der Pegelsender erzeugt ein Mehrtonsignal mit 36 Tönen ■ Frequenzbereich: 100 bis 3600 Hz ■ Frequenzschritte: 100 Hz ■ Pegel: -20 dBm / Frequenz Der Pegelmesser misst gleichzeitig an den 36 Frequenzen Ausgewählte Referenz-Gruppenlaufzeit ELEKTR NIKA
14

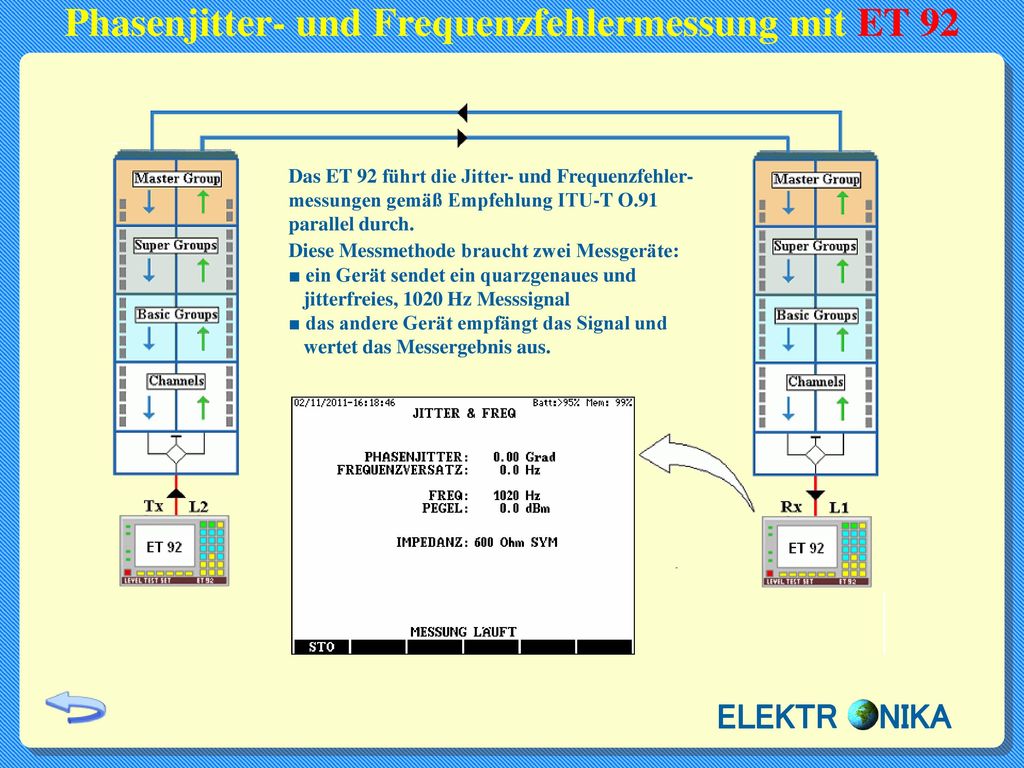

Phasenjitter- und Frequenzfehlermessung mit ET 92
Das ET 92 führt die Jitter- und Frequenzfehler-messungen gemäß Empfehlung ITU-T O.91 parallel durch. Diese Messmethode braucht zwei Messgeräte: ■ ein Gerät sendet ein quarzgenaues und jitterfreies, 1020 Hz Messsignal ■ das andere Gerät empfängt das Signal und wertet das Messergebnis aus. ELEKTR NIKA
15
Vielen Dank für Ihre Aufmerksamkeit !
