7. Kraftbetriebene und sonstige Geräte

Präsentation zum Thema: "7. Kraftbetriebene und sonstige Geräte"—  Präsentation transkript:

1 7. Kraftbetriebene und sonstige Geräte
Lehrgang: Maschinist 7. Kraftbetriebene und sonstige Geräte 7.1 Tragkraftspritzen 7.2 tragbare Stromerzeuger 7.3 Motorsägen 7.4 Trennschleifmaschinen 7.5 Tauchmotorpumpen Deckblatt

2 Feuerlösch- kreiselpumpe
7.1 Kraftbetriebene und sonstige Geräte: Tragkraftspritzen (TS) nach DIN EN 14466 Tragkraft-spritze Typ Feuerlösch- kreiselpumpe nach Höchstgewicht TS 8/8 DIN 14420 190 kg PFPN 6-500 DIN EN 1028 200 kg PFPN PFPN

3 8 = Nennförderdruck in bar
7.1 Kraftbetriebene und sonstige Geräte: Tragkraftspritzen nach DIN und DIN EN 14466 z.B. TS 8 / 8 8 = Nennförderdruck in bar 8 x 100 = Nennförderstrom in l/min Tragkraftspritze z.B. PFPN 1000 = Nennförderstrom 10 = Nennförderdruck in bar Portable Feuerlöschkreiselpumpe Normaldruck Kraftstoffvorrat: mind. zwei Stunden. Kraftstoffvorrat: mind. eine Stunde.

4 7.1 Kraftbetriebene und sonstige Geräte: Tragkraftspritzen
Sauganschluss: A Druckanschluss: 2 B Hauptfarbe: Rot (RAL 3000) Gewicht: max. 190 kg PFPN Gewicht: max. 200 kg Traggestell: - mit Kufen und Tragegriffe nur vorn und hinten - TS ≤ 100 kg bzw. TS ≤ 200 kg von mindestens 2 bzw. mindestens 4 Personen getragen werden Quelle:

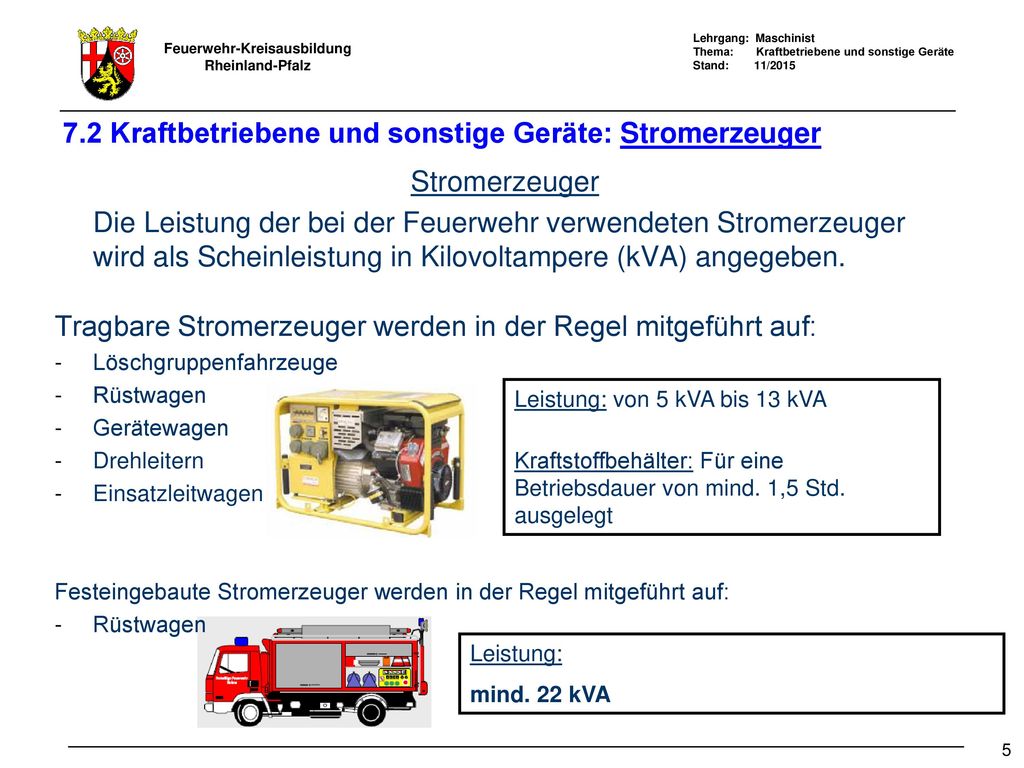

5 7.2 Kraftbetriebene und sonstige Geräte: Stromerzeuger
Die Leistung der bei der Feuerwehr verwendeten Stromerzeuger wird als Scheinleistung in Kilovoltampere (kVA) angegeben. Tragbare Stromerzeuger werden in der Regel mitgeführt auf: Löschgruppenfahrzeuge Rüstwagen Gerätewagen Drehleitern Einsatzleitwagen Festeingebaute Stromerzeuger werden in der Regel mitgeführt auf: Leistung: von 5 kVA bis 13 kVA Kraftstoffbehälter: Für eine Betriebsdauer von mind. 1,5 Std. ausgelegt Leistung: mind. 22 kVA

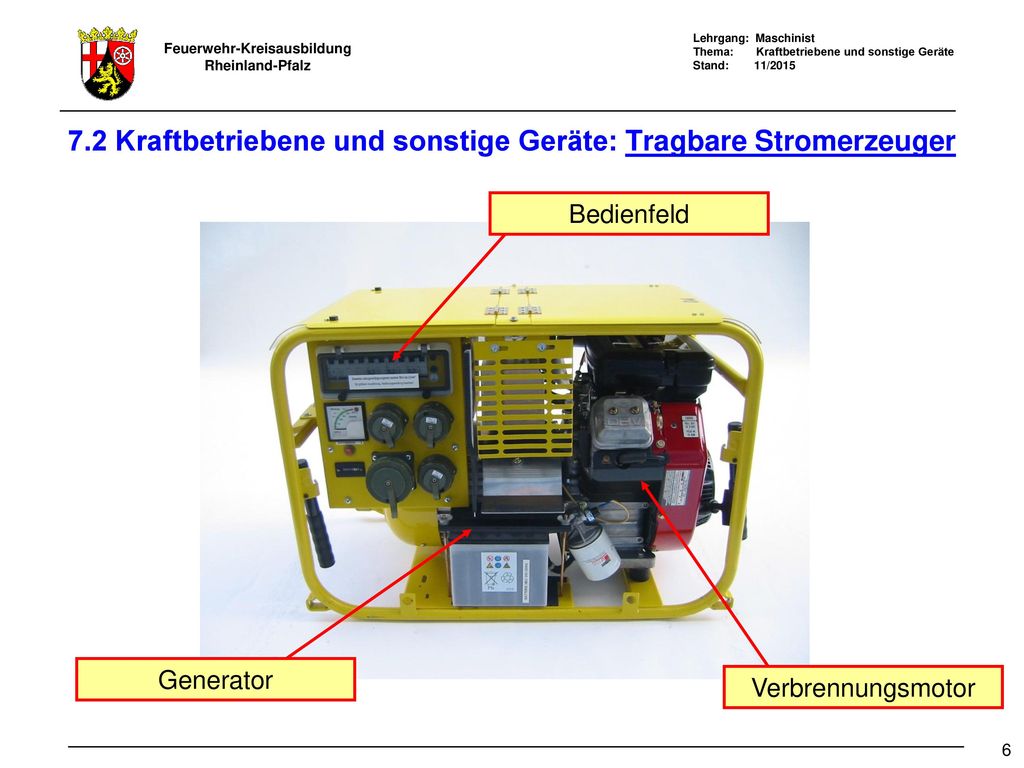

6 7.2 Kraftbetriebene und sonstige Geräte: Tragbare Stromerzeuger
Bedienfeld Generator Verbrennungsmotor

7 7.2 Kraftbetriebene und sonstige Geräte: Bedienfeld
Last- / Spannungsanzeige Sicherungsautomaten Schutzleiterprüfeinrichtung Betriebsstundenzähler Steckdose Wechselstrom Steckdose Drehstrom

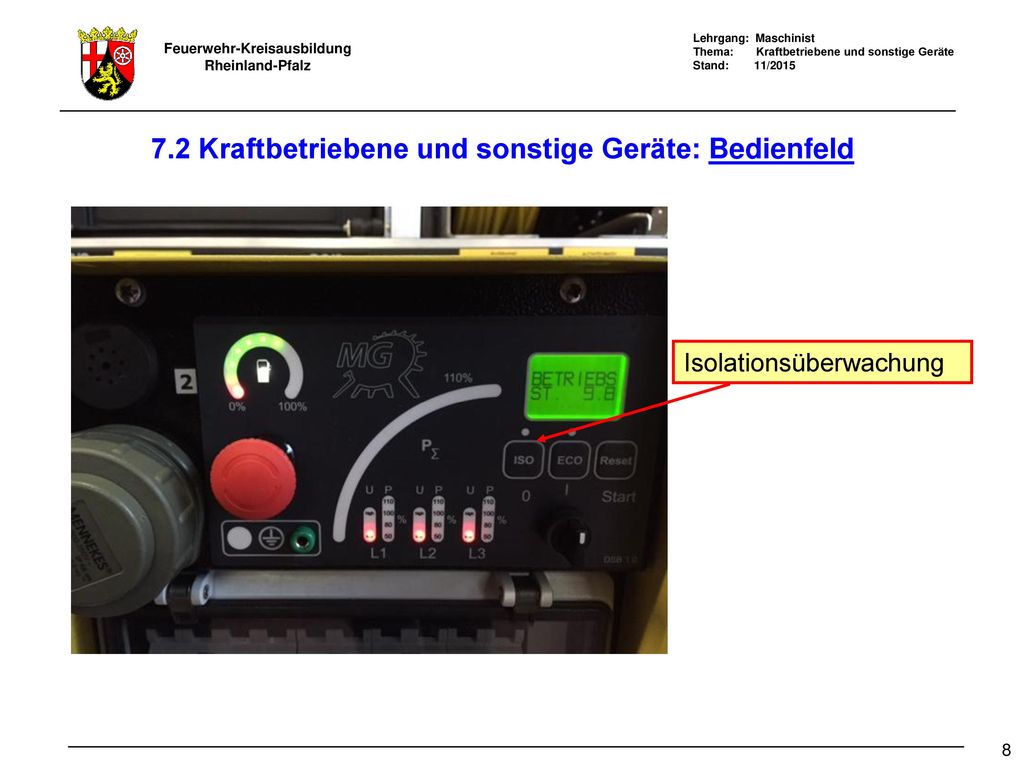

8 7.2 Kraftbetriebene und sonstige Geräte: Bedienfeld
Isolationsüberwachung

9 7.2 Kraftbetriebene und sonstige Geräte: Kanisterbetankung im laufenden Betriebszustand

10 7.2 Kraftbetriebene und sonstige Geräte: Leistung der Stromerzeuger
Scheinleistung x Leistungsfaktor = Wirkleistung S x cos (φ) = P 5 kVA x 0,8 = 4 kW = 4000 W D.h., der Stromerzeuger kann z.B. mit 4 Scheinwerfern (Wirkverbraucher) zu je 1000 W belastet werden. Quelle:

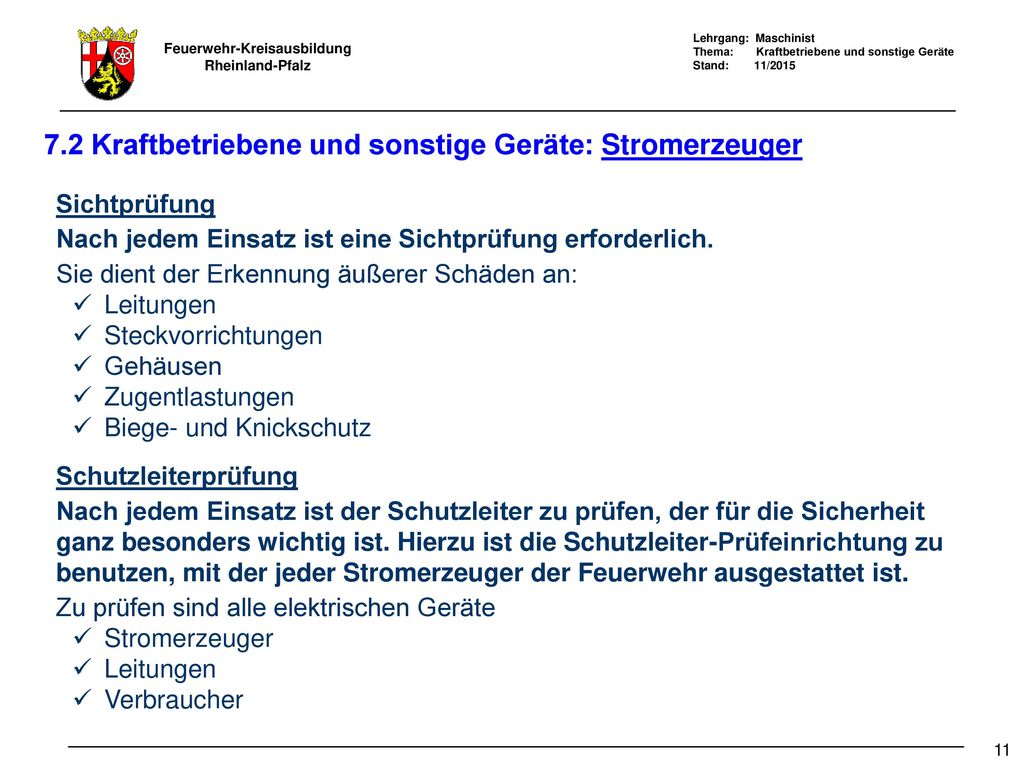

11 7.2 Kraftbetriebene und sonstige Geräte: Stromerzeuger
Sichtprüfung Nach jedem Einsatz ist eine Sichtprüfung erforderlich. Sie dient der Erkennung äußerer Schäden an: Leitungen Steckvorrichtungen Gehäusen Zugentlastungen Biege- und Knickschutz Schutzleiterprüfung Nach jedem Einsatz ist der Schutzleiter zu prüfen, der für die Sicherheit ganz besonders wichtig ist. Hierzu ist die Schutzleiter-Prüfeinrichtung zu benutzen, mit der jeder Stromerzeuger der Feuerwehr ausgestattet ist. Zu prüfen sind alle elektrischen Geräte Stromerzeuger Verbraucher

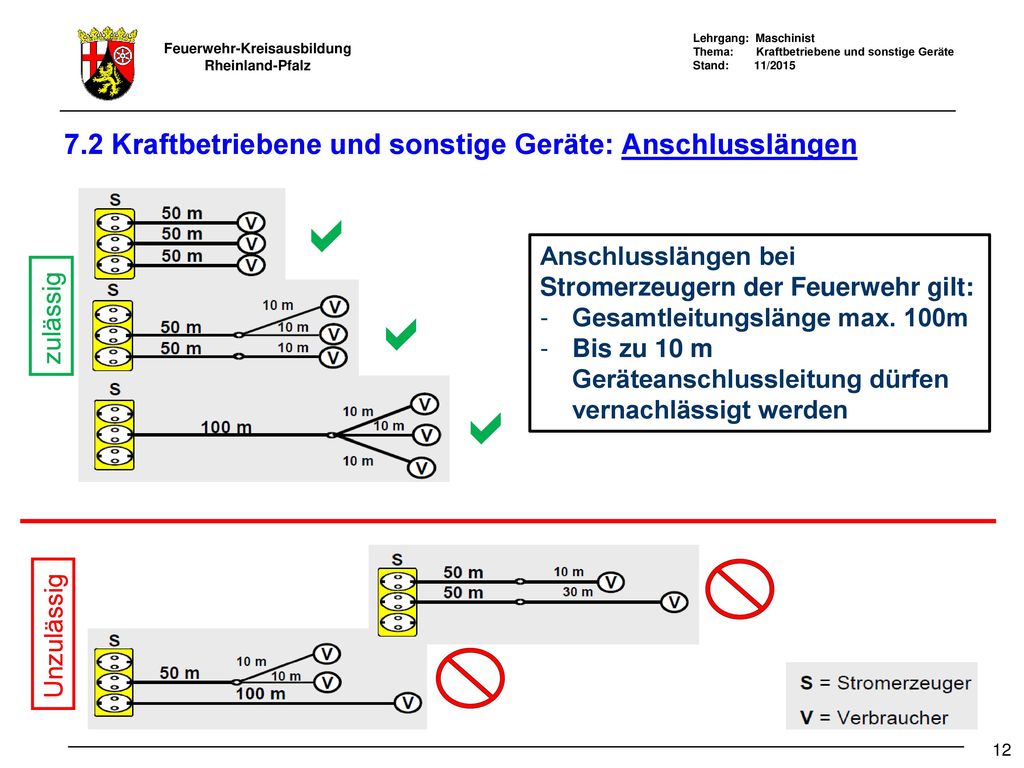

12 7.2 Kraftbetriebene und sonstige Geräte: Anschlusslängen
Anschlusslängen bei Stromerzeugern der Feuerwehr gilt: Gesamtleitungslänge max. 100m Bis zu 10 m Geräteanschlussleitung dürfen vernachlässigt werden a zulässig a Unzulässig

13 7.3 Kraftbetriebene und sonstige Geräte: Motorsägen
mit sicherheitstechnischer Ausrüstung Feuerwehrhelm mit Gesichtsschutz + Gehörschutz Empfohlen wird Schutzhelmkombination (Forsthelm) Spezielle Beinlinge oder Hosen mit rundumlaufenden Schnittschutzeinlagen der Form C

14 7.4 Kraftbetriebene und sonstige Geräte: Trennschleifmaschinen
Mit Verbrennungsmotor Mit Elektroantrieb Schutzausrüstung: Schutzhandschuhe + Gesichtsschutz + Gehörschutz

15 7.5 Kraftbetriebene und sonstige Geräte: Tauchmotorpumpe nach DIN 14425
TP 4 / 1 1 bar Nennförderdruck Merkmale: Korndurchlass 8 mm 230 Volt Wechselstrom Pumpenausgang: B 400 l/min Nennförderstrom Tauchmotorpumpe TP 8 / 1 1 bar Nennförderdruck Merkmale: Korndurchlass 10 mm 400 Volt Drehstrom Pumpenausgang: B 800 l/min Nennförderstrom Tauchmotorpumpe TP 15 / 1 1 bar Nennförderdruck Merkmale: Korndurchlass 15 mm 400 Volt Drehstrom Pumpenausgang: A 1500 l/min Nennförderstrom Tauchmotorpumpe

16 7.5 Kraftbetriebene und sonstige Geräte: Tauchmotorpumpe nach DIN 14425
Anschlusskabel mit Kondensator Gehäuse mit Tragegriff und Festkupplung Elektromotor mit Überlastschutz Entwässerungsschraube Leckwasserraum Laufrad Flachsaugsieb Äußeres Schmutzsieb mit Bodenplatte

17 7.5 Kraftbetriebene und sonstige Geräte: Personenschutzeinrichtung mit erweiterten Schutzfunktionen
Aktuell verwendete und erhältliche PRCD-S erfüllen nur dann die Schutzfunktion, wenn sie mit bloßer Hand und direktem Hautkontakt zur Einschalttaste eingeschaltet werden. Während des Einschaltens führen die PRCD-S eine Messung über den Körper des Benutzers durch. Trägt dieser Handschuhe beim Einschalten kann die Messung nicht erfolgen und es wird „alles in Ordnung“ angezeigt, obwohl keine Schutzfunktion aktiv ist! Weiteres unter:
